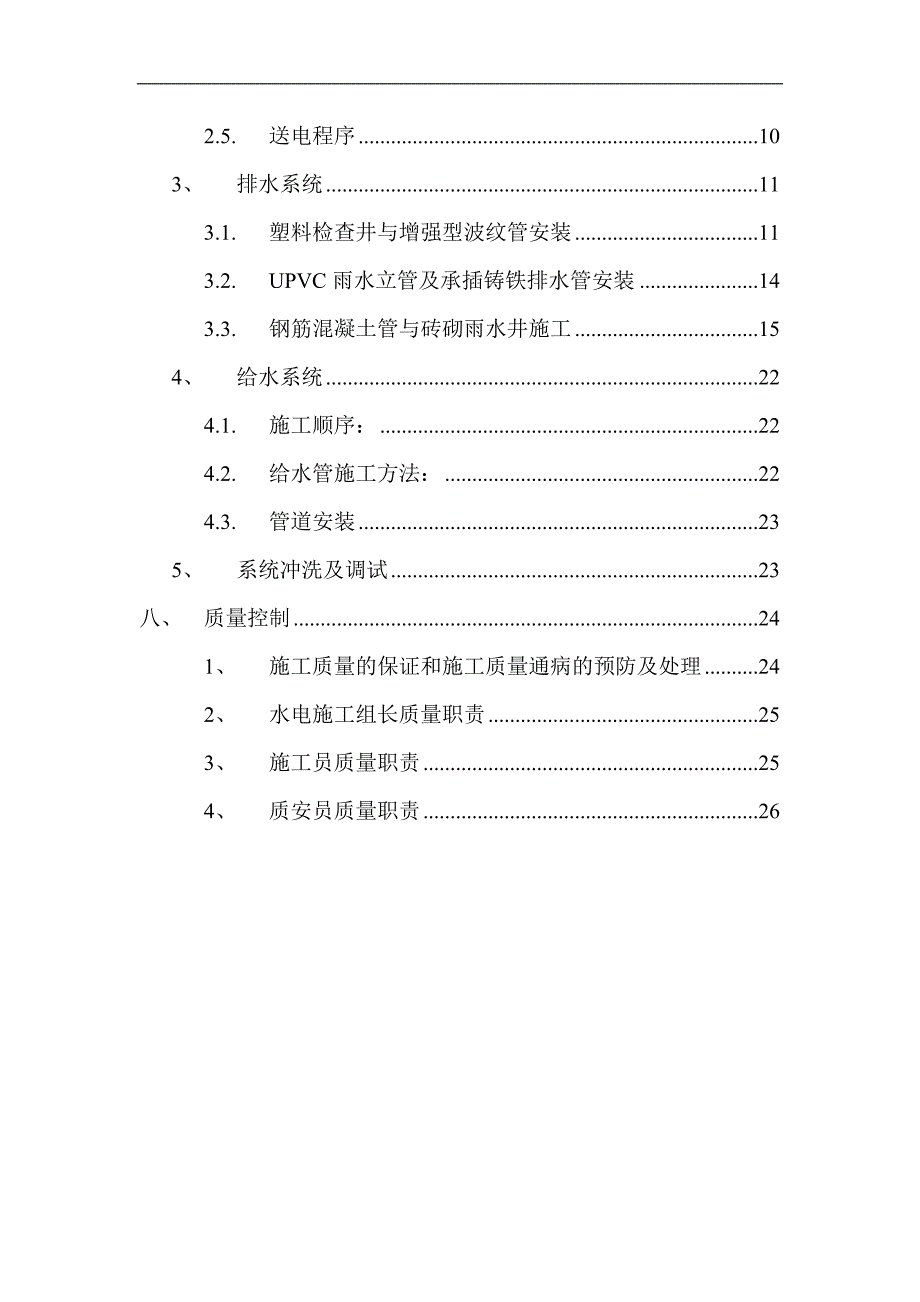

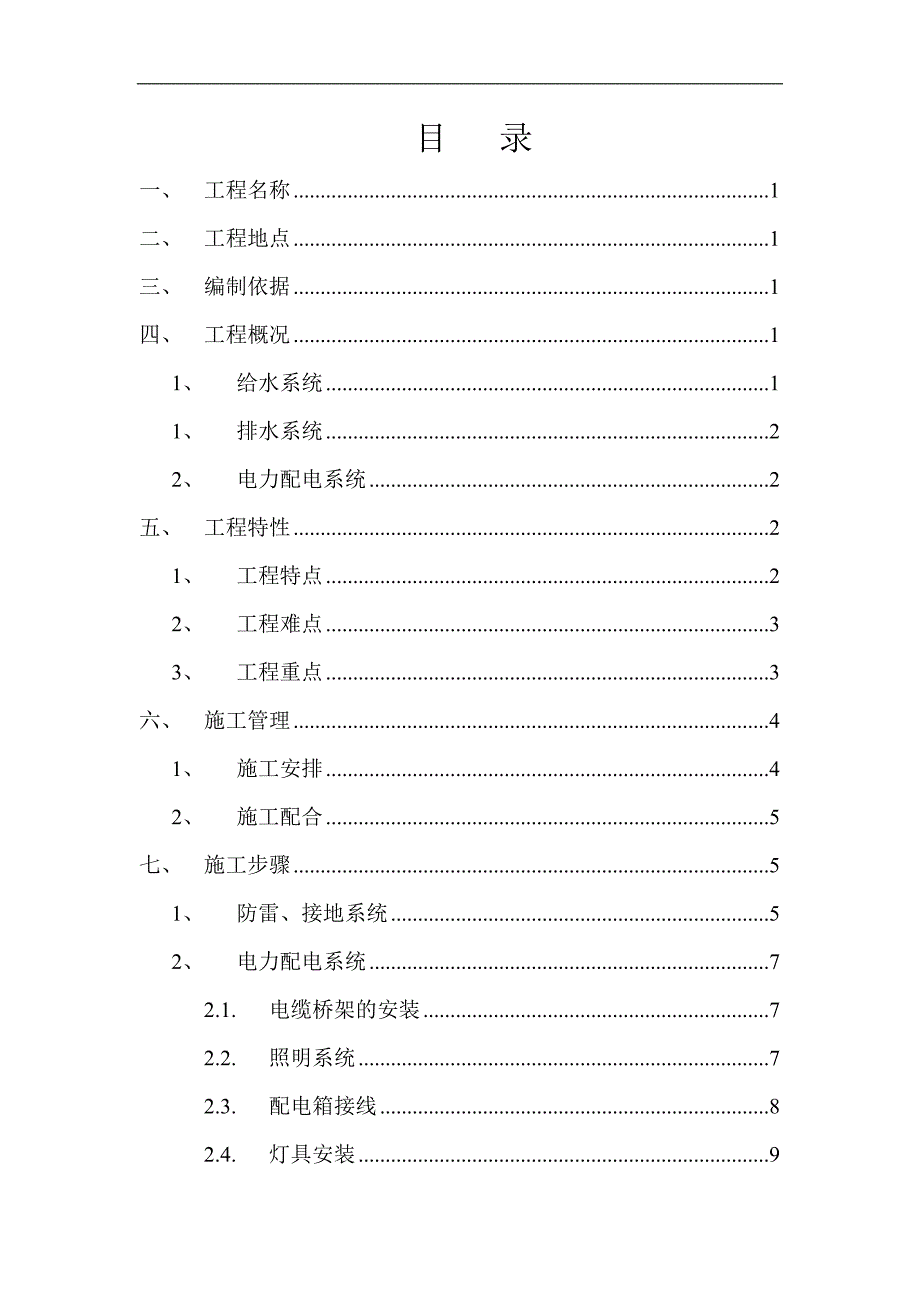

1、空气能环岛发电站厂房工程水电安装施工方案 目 录一、工程名称1二、工程地点1三、编制依据1四、工程概况11、给水系统11、排水系统22、电力配电系统2五、工程特性21、工程特点22、工程难点33、工程重点3六、施工管理41、施工安排42、施工配合5七、施工步骤51、防雷、接地系统52、电力配电系统72.1.电缆桥架的安装72.2.照明系统72.3.配电箱接线82.4.灯具安装92.5.送电程序103、排水系统113.1.塑料检查井与增强型波纹管安装113.2.UPVC雨水立管及承插铸铁排水管安装143.3.钢筋混凝土管与砖砌雨水井施工154、给水系统224.1.施工顺序：224.2.给水管施工
2、方法：224.3.管道安装235、系统冲洗及调试23八、质量控制241、施工质量的保证和施工质量通病的预防及处理242、水电施工组长质量职责253、施工员质量职责254、质安员质量职责26厂房水电安装施工方案一、 工程名称：空气能环岛发电站厂房水电安装工程二、 工程地点：咸安大道工业园区三、 编制依据1、 空气能环岛发电站厂房水电图纸2、 GB500152003（2009年版建筑给排水设计规范3、 GB50242-2002建筑给水排水及采暖工程施工质量验收规范4、 GB50182-93 电气装置安装工程施工及验收规范 5、 JGJ46-88 施工现场临时用电安全技术规范6、 GB50254-9
3、6 电气安装工程低压电气施工及验收规范7、 GB50259-96 电气安装工程电气照明施工及验收规范8、 GB50194-93 建设工程施工现场供用电安全规范9、 02D501-2 等电位联接安装10、 全国通用给水、排水标准图集及其他有关标准图集四、 工程概况本工程为门式钢结构工程，总高度30.7米，檐口高度23.55米；地上一层，总建筑面积76232.11。1、 给水系统给水系统由市政管网接入，市政管网为环装管网，给水压力为0.35MPa。给水管道采用PE塑料给水管，热熔连接，敷设于屋面的塑料给水须采取措施防止管道因阳光照射加速老化。1、 排水系统屋面雨水排水系统采用87式雨水斗连接UPV
4、C塑料立管。DN150埋地雨水管及地面上1.0m内的雨水管采用排水铸铁管承插连接。厂房内雨水井采用一次性注塑成型塑料检查井，并用HDPEDN400波纹管连接至厂房外部排水系统，外部排水系统采用砼承插式排水管与砖砌雨水井连接。2、 电力配电系统电力配电系统除应急照明外，均为三级负荷电力。电源采用低压进线（220/380V）,低压配电系统采用220/380V放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电；对于照明及一般负荷采用树干式与放射式相结合的供电方式。疏散指示灯和应急指示灯自带电池。建筑物防雷等级为二级；总等电位连接，满足建筑物防直击雷、防雷感应及雷电波的侵入。五
5、、 工程特性1、 工程特点工期短、综合性强、配合协调要求高水电安装工程必须与土建工程、钢结构安装、消防管道等工种同时配合进行，各专业之间交叉作业，对各专业、各系统的协调要求高，工作量大，各方必须互相紧密配合协作，确保工程顺利实施。工程施工涉及面广、量大本水电安装工程的设备、电线管、和给水管与其他工种作业相互之间需交叉作业，故施工之间应彼此配合。质量要求高达到设计功能的同时，还需要保证各项设施使用的可靠性、稳定性及安全性。2、 工程难点多专业，多工种同在一空间位置布管和布线，需要花费相当的精力和时间与其它专业搞好协调，以保证各专业管线布置合理、有序、整齐。各系统的联动调试技术要求高，竣工资料和文
6、件严格按照科学技术档案案卷宗构成的要求执行。工期非常紧张，而且要在保证工期的前提下，提高文明施工和工程质量的管理，确保工程达到市优良工程。工期短、既要保证工程进度，又要确保工程质量。3、 工程重点认真做好施工组织的管理协调工作，尽可能把各专业、各系统相互之间的干扰降至最小。强化施工质量意识，消除常见工程“质量通病”，严格把好每一施工工序关，实事求是地对工程质量负责。竣工资料的收集、整理工作必须与工程施工同步进行，确保竣工资料的真实与完整。充分理解和吃透设计图纸、技术文件和质量要求，详细计算工程量。根据工作量及工期要求，科学、合理地安排进度计划，并制订有针对性的技术措施、施工工艺及施工方法。运用
7、现代化管理手段，对现场工程进度计划、劳动力、材料、成本等实行有效的控制，加强宏观调控力度，实行动态管理。注意对特殊工序及关键部位施工工艺的控制。六、 施工管理为了加强现场施工管理，有计划地组织施工，根据施工计划进度表，结合土建工程和钢结构工程的实际进度，拟定出交叉配合施工的项目、时间和要求，以主动积极的态度，配合好土建工程、钢构工程施工，为下一步安装创造良好的条件，保证水电安装按期保质完成。1、 施工安排合理安排施工顺序和组织流水施工，重点部位抢工，保证各分项施工活动相互促进，紧密衔接，工种之间互相创造条件，充分利用工作面，争取时间，避免不必要的重复工作，加快施工进度，缩短工期。给水管道、电气
8、管道按施工分段，先随基础施工，认真查看熟悉图纸由下而上的秩序组织施工；给排水管道安装顺序是先主干管后分支管及先大管后小管的原则。对一些施工条件差的部位，要积极创造施工条件，以保证安全。合理部署，妥善安排，缩短调试周期。由于调试工作量多而复杂，在一般情况下，使调试时间拖长，因此，主要施工人员提早编制出调试方案，包括调试项目，调试方法，调试技术要求，实施时间和注意事项等。在不影响正常施工前提下，有计划地按系统分期分批完成调试工作，减少最后全面的调试工作量，为缩短调试时间创造条件。管道的试压和电气安装的测试，可以分系统边施工边测试。重视并切实做好隐蔽工程的检查和验收，以工序质量保证工程质量，对给水、
9、排水管道，应做好试压、检漏工作。电气绝缘测试，均需及时检查，并办好隐蔽工程验收签证手续。严格把住材料和配件的质量关。工程材料设备必须达到质量合格，且具有质量合格证或材质证书，不合格材料，不得发送现场。2、 施工配合做出交叉配合施工的安排，统筹好管道安装与管线预埋之间的交叉配合及其他安装各专业之间的交叉配合。根据安装工程进度计划，结合钢构的实际进度，提出交叉配合的施工项目、时间和要求，以保证工程的顺利进行。2.1. 安装专业各工种之间的配合各工种之间应本着小管让大管、压力管让非压力管的原则施工，确定和调整好本工程管线、灯具、线槽和管道等的安装位置。设备安装的配合，设备到货后，尽快就位安装，为其他
10、工种的安装创造条件，做到不延误工期。2.2. 安装单位与建设单位、监理单位等之间的配合建设单位负责提供的材料设备，要求按进度计划及时提供。其到货计划表在方案确定后，由施工项目单位提出。图纸资料及设计变更，都要由建设单位和监理公司确定同意后方可施工。针对本项目特点，在整个施工过程中贯彻ISO9001质量体系标准，把好水施、电施的各个控制程序关。七、 施工步骤1、 防雷、接地系统1.1. 引下母线：采用12镀锌圆钢以承台垫层为起点，伸入地下1m。1.2. 引下线：建筑物以结构钢柱作为防雷引下线，引下线上端与避雷带焊接，下端与建筑物基础底梁及基础底板轴线上的上下两层钢筋主筋用7字拐焊接，外墙引下线在
11、室外地面下1m处引出与室外接地线焊接。1.3. 梁内防雷带：将引下线与基础梁上表面3根主筋用7字拐焊接，使基础梁成为防雷带。1.4. 测试卡子：建筑物四角的外墙引下线在距室外地面上0.5m处设测试卡子。1.5. 接地与安全本工程接地型为TN-S系统。防雷接地、电气设备的保护接地共用统一接地极，要求接地电阻不大于1欧姆。如接地电阻实测 不能满足要求，需补打接地极，接地极采用L50505镀锌角钢，长度2.5米，顶部埋深1米，与建筑物钢筋接地网连接位置。本工程采用总等电位连接，总等电位板由紫铜板制成，将建筑物内保护干线、设备进线总管、建筑物金属构件进行联结，总等电位联结线采用热镀锌扁钢404，总等电
12、位联结均采用各种型号的等电位卡子，不允许在金属管道上焊接。防雷接地系统全部施工结束后，建设单位、监理单位和施工单位共同验收，按设计图纸要求进行接地电阻测试，测试用的接地摇表必须经政府计量鉴定部门鉴定合格，且在有效期内。在测试卡子测试接地电阻时，如果测试结果不能满足要求，应补钉接地极组成接地装置。2、 电力配电系统2.1. 电缆桥架的安装电缆桥架必须根据图纸走向及现场建筑特性设计弯头、马鞍、长度等。电缆桥架安装必须横平竖直。电缆桥架安装必须根据桥架大小，精确计算出承托点受力情况。要求均匀、整齐美观及牢固可靠。桥架角弯必须有充分的弧度，防止将电缆拆散。电缆桥架必须至少将两端与接地保护线相连。2.2
13、. 照明系统a、 工艺流程安装准备搭设脚手架测量定位线管、箱盒制作安装穿线灯具、开关配电箱接线、测试通电运行b、 主要施工方法照明、动力系统施工顺序由下往上施工，设敷于梁上及墙内穿线管、接线盒，配合钢结构施工进度组织埋设，应尽量为钢结构施工创造条件，灯具支架安装、设穿线管施工，应配合各专业进行敷设，以保证配管到位。各种导线及电气产品的型号，规格必须符合设计要求和国家标准规定，并必须有产品合格证。暗敷在墙内的电线管、在配管后及时把外露的管口临时封堵严密，避免掉入水泥砂石。并及时办理隐蔽工程验收。选择导线要根据标准、相本、零线及保护线的颜色应加以区分，黑色线做零线，黄绿双色做保护线。电线管明敷设时
14、，配管及其支架应平整牢固，排列整齐，管子弯曲处无明显折皱。管子的弯曲角度不应大于90度，弯曲半径不应小于管子直径的6倍。配电箱（盘）安装位置要正确，部件齐全，箱体开孔合适。暗装配电箱箱盖紧贴墙面。2.3. 配电箱接线成套开关柜、配电箱的型号、规格应符合设计要求，内部设备元件齐全完整。盘面模拟母线的标志颜色应正确、清晰，一次结线应标注回路名称。引进柜内的控制电缆应排列整齐，避免交叉，电缆型号、规格应符合设计要求。电缆固定牢靠，不得使所接的端子排受到机械应力，电缆头的一般固定于最低端子排子150200mm处。按图施工，接线正确，连接可靠，电缆芯线和所配导线的端部均应标明其回路编号，导线绝缘良好，且
15、不应有接头。引进盘柜的控缆及芯线应牢固固定，不使所接的端子反受力，电缆头一般固定在最低端子排子150200mm。盘柜内的电缆、芯线应垂直或水平有规律的配置，不得任意歪斜，交叉连接，备用芯线应留有适当的长度。所有二次回路应经耐压试验及模拟试验合格后方可正式投入使用。电缆芯线连接时，其连接管和线耳子的规格应与线心规格相符。配电箱安装应符合以下规定：位置正确，定位牢靠、部件齐全、箱体开孔合适，切口整齐，暗式配电箱箱盖紧贴墙面，零线经汇流连接，无绞接现象，油漆完整，箱内外清洁，箱内开关灵活，回路纺号齐全，PE线安装明显；配电箱全部电器及其相关回路安装完毕后，用兆欧表对线路进行绝缘测量。项目包括相线与相线之间、相线与零线之间、相线与地线之间、零线与地线之间，并做好记录作为技术资料，以备查用。2.4. 灯具安装灯具、开关插座的具体安装方式和接线方
