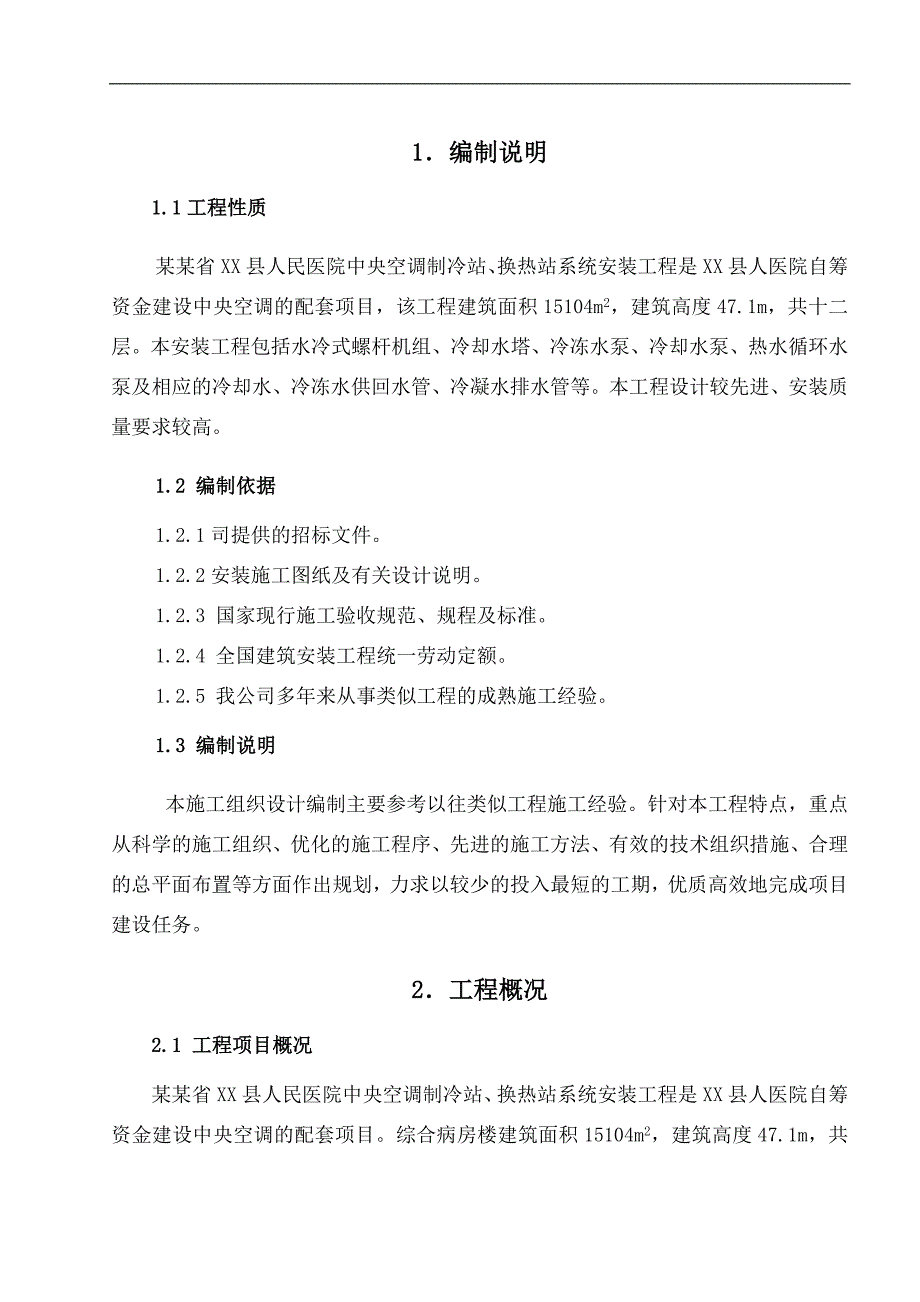

1、1编制说明 1.1工程性质某某省XX县人民医院中央空调制冷站、换热站系统安装工程是XX县人医院自筹资金建设中央空调的配套项目，该工程建筑面积15104m2，建筑高度47.1m，共十二层。本安装工程包括水冷式螺杆机组、冷却水塔、冷冻水泵、冷却水泵、热水循环水泵及相应的冷却水、冷冻水供回水管、冷凝水排水管等。本工程设计较先进、安装质量要求较高。 1.2 编制依据1.2.1司提供的招标文件。1.2.2安装施工图纸及有关设计说明。1.2.3 国家现行施工验收规范、规程及标准。1.2.4 全国建筑安装工程统一劳动定额。1.2.5 我公司多年来从事类似工程的成熟施工经验。1.3 编制说明 本施工组织设计编
2、制主要参考以往类似工程施工经验。针对本工程特点，重点从科学的施工组织、优化的施工程序、先进的施工方法、有效的技术组织措施、合理的总平面布置等方面作出规划，力求以较少的投入最短的工期，优质高效地完成项目建设任务。2工程概况 2.1 工程项目概况某某省XX县人民医院中央空调制冷站、换热站系统安装工程是XX县人医院自筹资金建设中央空调的配套项目。综合病房楼建筑面积15104m2，建筑高度47.1m，共十二层，是功能齐全的综合性病房楼。本工程机房设计容量为：冷量2100Kw，热量1560 Kw，冷水温度7/120C，热水温度60/500C。制冷机选用甲方要求的水冷式螺杆机组，冷冻水泵、冷却水泵、热水循

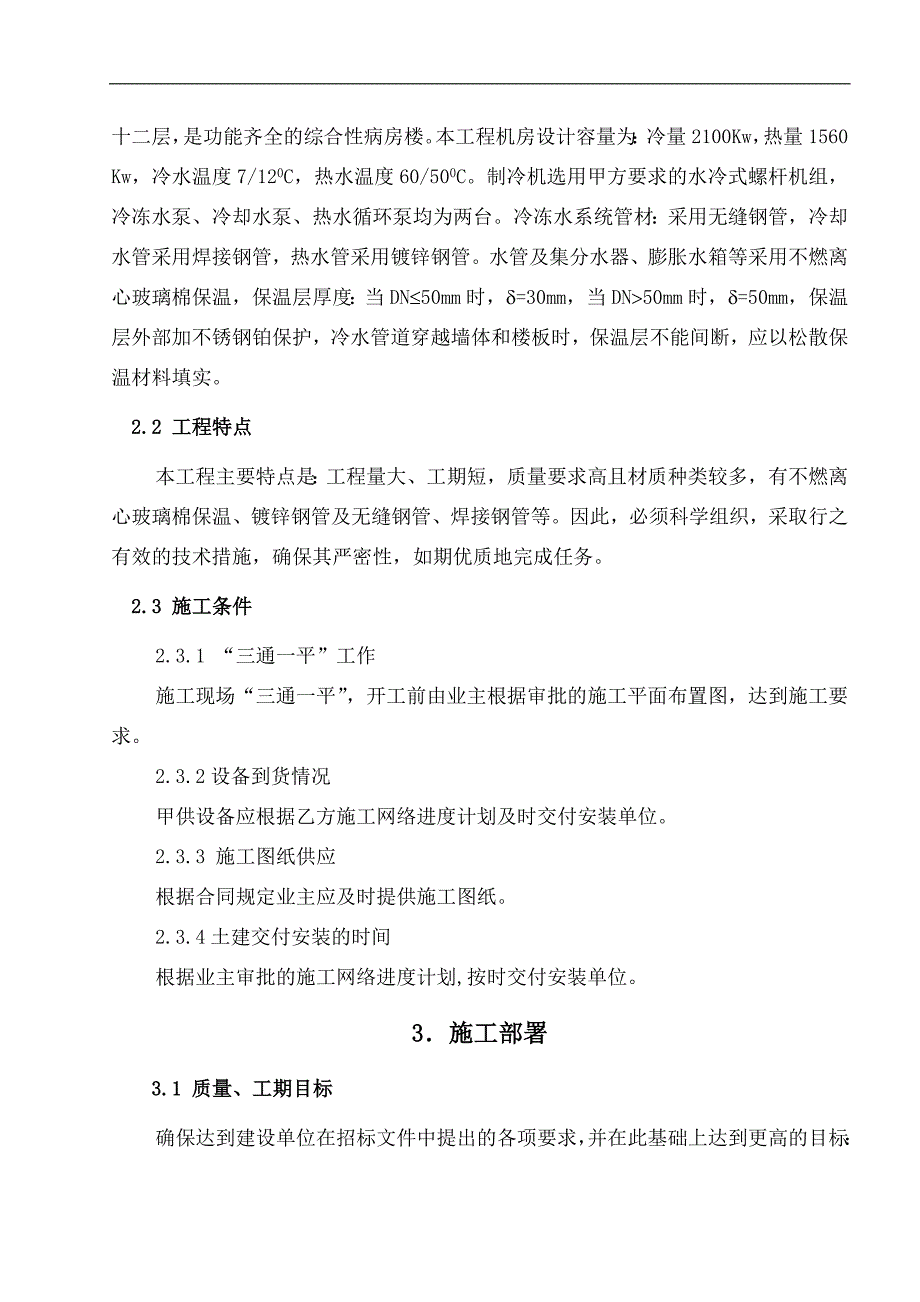

3、环泵均为两台。冷冻水系统管材：采用无缝钢管，冷却水管采用焊接钢管，热水管采用镀锌钢管。水管及集分水器、膨胀水箱等采用不燃离心玻璃棉保温，保温层厚度：当DN50mm时，d=30mm，当DN50mm时，d=50mm，保温层外部加不锈钢铂保护，冷水管道穿越墙体和楼板时，保温层不能间断，应以松散保温材料填实。 2.2 工程特点本工程主要特点是：工程量大、工期短，质量要求高且材质种类较多，有不燃离心玻璃棉保温、镀锌钢管及无缝钢管、焊接钢管等。因此，必须科学组织，采取行之有效的技术措施，确保其严密性，如期优质地完成任务。 2.3 施工条件2.3.1 “三通一平”工作施工现场“三通一平”，开工前由业主根据审
4、批的施工平面布置图，达到施工要求。2.3.2设备到货情况甲供设备应根据乙方施工网络进度计划及时交付安装单位。2.3.3 施工图纸供应根据合同规定业主应及时提供施工图纸。2.3.4土建交付安装的时间根据业主审批的施工网络进度计划,按时交付安装单位。3施工部署 3.1 质量、工期目标确保达到建设单位在招标文件中提出的各项要求，并在此基础上达到更高的目标：总工期（日历天）56 天；工程质量确保优良；对安装工程质量实行终身保修。通过我们的努力，向业主奉献一个“质量优、工期短、投资省、见效快”的满意工程。 3.2 施工组织机构及拟派人员 为落实我公司“精心施工，确保道道工序合格；诚心服务，求得个个顾客满

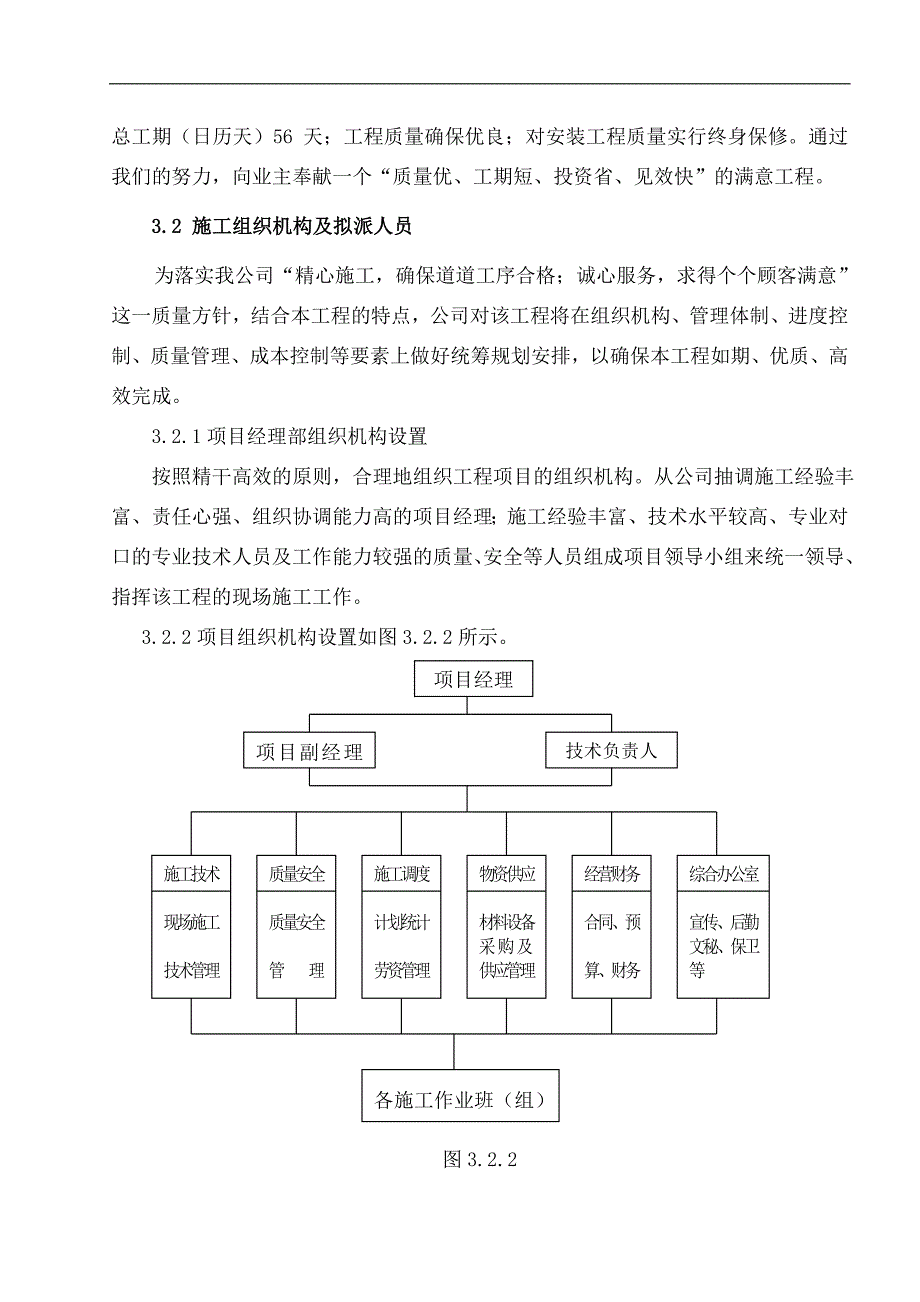

5、意”这一质量方针，结合本工程的特点，公司对该工程将在组织机构、管理体制、进度控制、质量管理、成本控制等要素上做好统筹规划安排，以确保本工程如期、优质、高效完成。 3.2.1项目经理部组织机构设置 按照精干高效的原则，合理地组织工程项目的组织机构。从公司抽调施工经验丰富、责任心强、组织协调能力高的项目经理；施工经验丰富、技术水平较高、专业对口的专业技术人员及工作能力较强的质量、安全等人员组成项目领导小组来统一领导、指挥该工程的现场施工工作。 3.2.2项目组织机构设置如图3.2.2所示。项目经理项目副经理理技术负责人施工技术现场施工技术管理质量安全质量安全管 理施工调度计划统计劳资管理 物资供应
6、材料设备采 购 及供应管理经营财务合同、预算、财务综合办公室宣传、后勤文秘、保卫等各施工作业班（组）图3.2.23.2.3 拟派主要管理人员及技术人员一览表姓 名职 务职 称学历专 业备 注李玉龙项目经理工程师大专暖通国家二级项目经理邢宪东主任工程师工程师大专电气专业薛晓红质量负责人高级工程师大学自动化控制李智民安全负责人助理工程师大专施工管理苏玉勤材料负责人经济师大专物资管理吴利东设备技术员助理工程师大专设备安装黄启永电气技术员高级工程师大专电气自动化梁芝湖管道技术员助理工程师大专给排水 3.3 组织施工的指导思想 3.3.1科学管理 应用矩阵管理体制，层层负责，纵向管理、横向协作、目标控制
7、、节点考核的项目动态管理法组织施工。严格执行网络统筹计划和施工方案，强化现场协调，对网络图中关键线路上的关键工序按节点控制，对施工班组实行任务切块，分片包干，在项目中引入竞争机制。工期、质量、安全效益指标与各级经济承包体挂钩，健全激励机制。 3.3.2一流的质量 按照全面质量管理运作要求，注重提高全员的工作质量。在施工力量部署上按照精干、高效的原则，组织一支能征善战，有类似工程施工经验的施工队伍。 坚持从工程实际出发，选用先进合理的施工工艺，侧重解决重点工序和重点设备的施工方法，精心施工，确保道道工序合格。 配备优良的设备，积极推广应用新工艺、新技术和新材料。 树立用数据说话的观点，以预防为主
8、，谁施工谁负责，完善质量检查体制，强化监督职能，以严格的管理，谋求优良的工程质量。 3.3.3优良服务 牢固树立“为用户服务”和“下道工序就是用户”的观点。班与班之间，专业与专业之间，工序与工序之间要加强协作与配合，“为用户服务”要体现施工工程质量上的高标准、工作质量上的严要求。 业主是工程产品的最终用户，急用户所急，想用户所想，一切为了用户，是我们处理现场各种复杂关系的出发点和立足点。服从业主和监理人员的监督指导，切实搞好与设计单位的配合，做好与土建单位的协作，诚心服务，确保个个用户满意。 3.4 施工准备工作为保证本工程按计划开工和施工的顺利进行，应认真做好各项施工准备工作。根据本工程实际
9、情况，主要施工准备工作计划如下：序号施工准备工作内容负责单位涉及单位要求完成时间1暂设用房及仓库总务科项目部2施工用水电设施项目部3施工作业指导书等技术文件编制项目部技术科4材料订货项目部物资科5首批材料进场和验货项目部物资科6施工机具进场和布置项目部物资科7施工人员进场项目部调度室8熟悉图纸和技术交底项目部技术科9熟悉现场和工程定位、复测、点交及场地清理项目部10其他 3.5 综合进度网络计划及主要控制点设置3.5.1 施工进度计划见附件某某省XX县人民医院综合病房楼空调末端系统安装工程施工进度横道图。 3.5.2主要施工阶段划分如下：第一阶段：施工准备、设备搬运和开箱验收等； 第二阶段：冷
10、冻机组、冷却水塔、水泵等设备安装；第三阶段：冷却水管、冷冻水管及热水管道安装；第四阶段：附属电气装置安装。第五阶段： 工程收尾、管道严密性试验。第六阶段： 单机试车。 第七阶段：工程交工验收。4. 施工方案41设备安装411螺杆式冷水机组安装螺杆式冷水机组安装应符合下列规定：1） 机组安装应对机座进行找平，其纵、横向水平度允许偏差均为0.1/1000。2） 机组接管前，应先清洗吸、排气管道，合格后方能连接。接管不得影响电机与压缩机的同轴度。412水泵安装通风、空调系统常用小型整体式离心水泵，做为空气冷热处理、热混交换、除尘喷淋及冷冻水、冷却循环用。4121水泵在安装前应复查下列项目（1） 基础
11、的尺寸、位置、标高应符合设计要求；（2） 开箱检查不应有缺件、损坏和锈蚀等情况，管口保护物和堵盖应完好；（3） 水泵盘车应灵活、无卡阻现象，并无异常的声音。4122水泵的安装与通风机基本相同，水泵找正找平应符合下列要求：水泵找平应以水平中分面、轴的外伸部分、底座的水平加工面为基准进行测量。（1） 小型整体式水泵安装牢固，不应有明显的偏斜，泵体水平度每m不得超过0.1mm；（2） 离心水泵的联轴器应保持同轴度，轴向倾斜每m不得超过0.8mm，径向位移不得超过0.1mm；（3） 主动轴与从动轴找正、连接后，应盘车检查是否灵活；（4） 水泵与管路连接后，应复校找正。如由于管路连接而不正常时，应调整管
12、路。4123水泵的管路安装应符合下列要求（1） 钢管内部和管端应清洗干净，并清除杂物；（2） 钢管与水泵相互连接的法兰端面应平行、对中，不能借法兰螺栓或管接头强行连接；（3） 水泵管路与水泵连接后，不应在水泵上部进行焊接或气割，防止焊渣进入泵内而损坏水泵的零件。413冷却塔安装冷却塔的冷却原理，是利用空气将水中的一部分热量带走，而使水温下降，从制冷机的冷凝器设备排出的冷却循环水送入冷却塔，主要靠水和空气的接触散热、辐射热交换和水的蒸发散热而降低水温。冷却塔的型式较多，一般按通风方式、淋水方式及水和空气的流动方向等进行分类。（1） 按通风方式分，有自然通风和机械通风两类。（2） 按淋水装置或配水
13、系统分，有点滴式、点滴薄膜式、薄膜式和喷水式四类。（3） 按水和空气的流动方向分，有逆流式和横流式两类。空调制冷系统所用的冷却塔为逆流式和横流式为多，其淋水装置采用薄膜式的。一般单座塔和小型塔多采用逆流圆形冷却塔，而多座塔和大型塔多采用模流式冷却塔。图4-2-58所示的是逆流式和横流式冷却塔的示意图。4131冷却塔的本体安装：冷却塔必须安装在通风良好的场所。避免安装在通风不良和出现湿空气回流的场合，否则将会降低冷却塔的冷却能力。冷却塔一般安装在冷冻站的屋顶上，以形成一高压头，用来克服冷凝器的阻力损失。图42-59是冷却塔高位安装的流程图。水泵将需要处理的冷却水从水池抽出送至冷却塔，经冷却降温后
