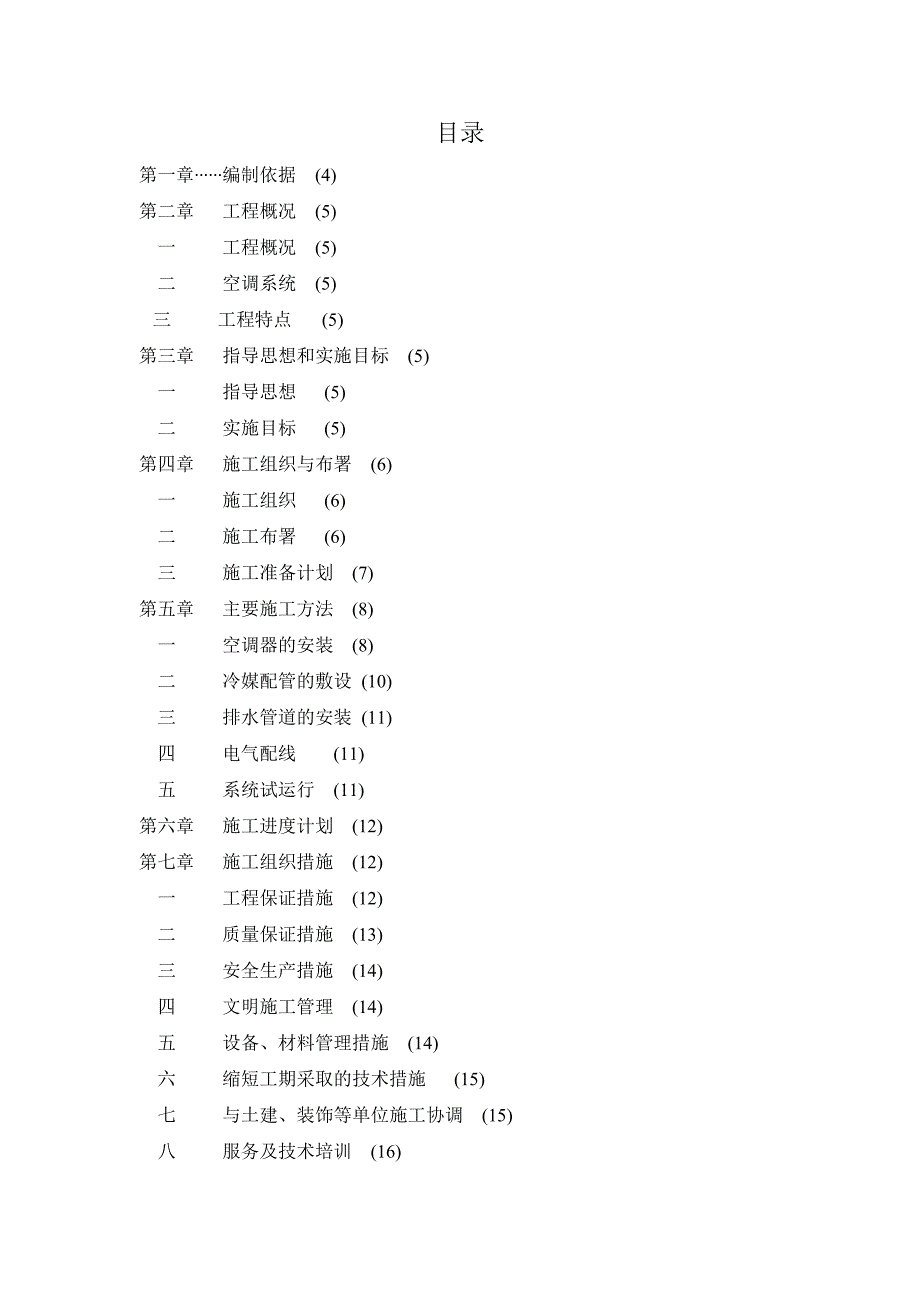

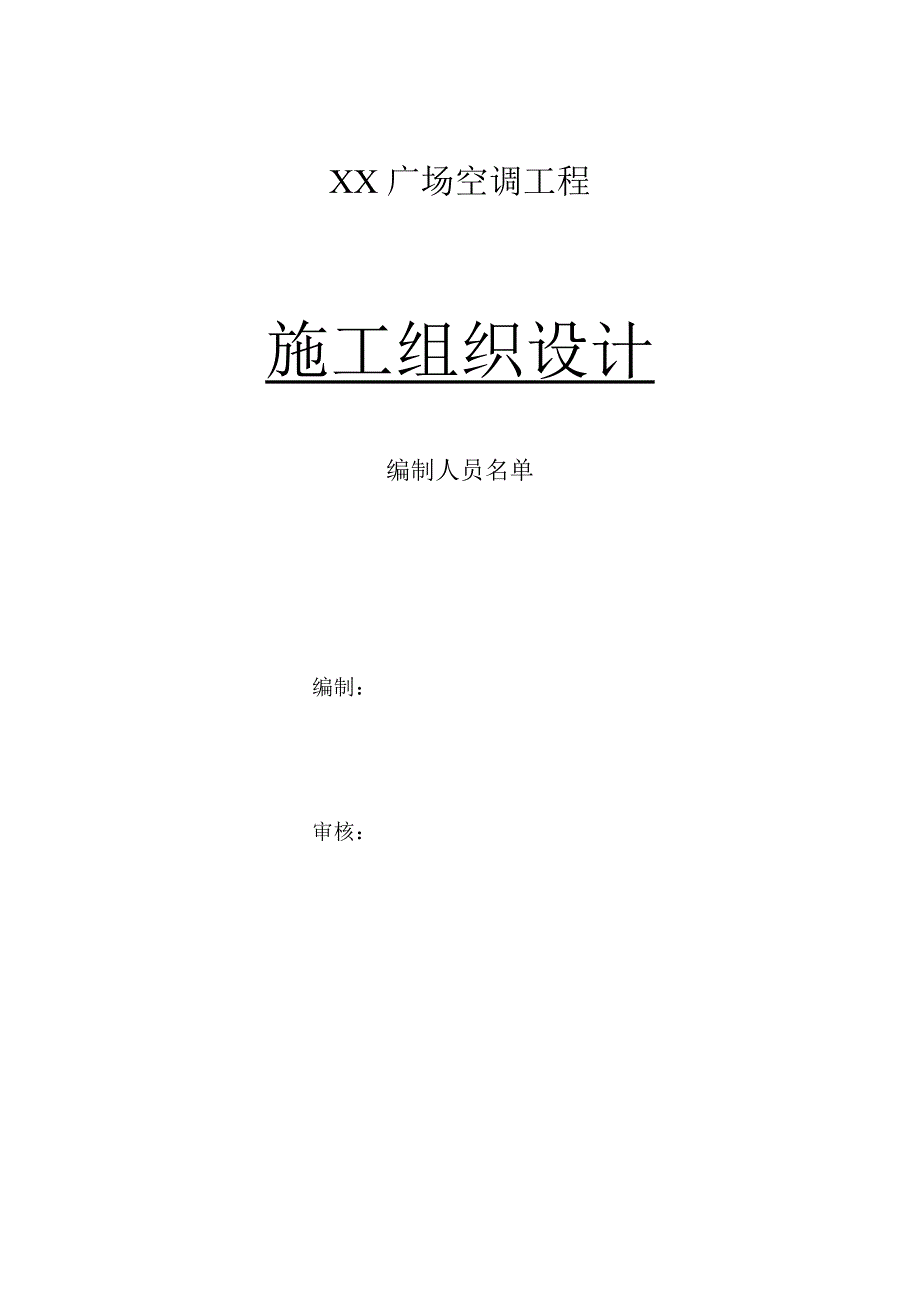

1、XX广场空调工程施工组织设计编制人员名单编制： 审核： 目录第一章 编制依据 (4) 第二章 工程概况 (5) 一 工程概况 (5) 二 空调系统 (5)三 工程特点(5)第三章 指导思想和实施目标 (5)一 指导思想 (5)二 实施目标 (5)第四章 施工组织与布署 (6)一 施工组织 (6)二 施工布署 (6)三 施工准备计划 (7)第五章 主要施工方法 (8)一 空调器的安装 (8)二 冷媒配管的敷设 (10)三 排水管道的安装 (11)四 电气配线 (11)五 系统试运行 (11)第六章 施工进度计划 (12)第七章 施工组织措施 (12)一 工程保证措施 (12)二 质量保证措施 (

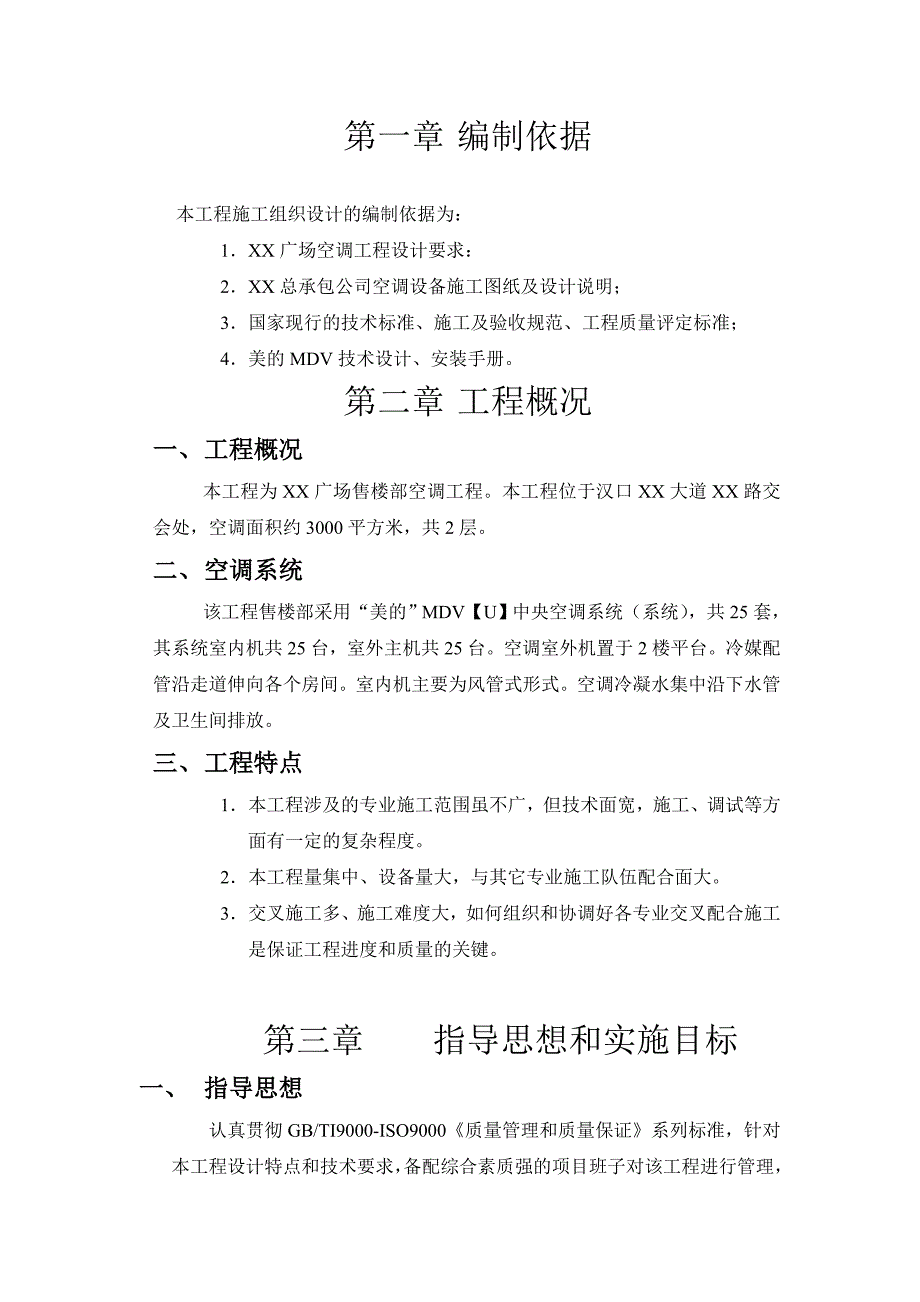

2、13)三 安全生产措施 (14)四 文明施工管理 (14)五 设备、材料管理措施 (14)六 缩短工期采取的技术措施 (15)七 与土建、装饰等单位施工协调 (15)八 服务及技术培训 (16)第一章 编制依据本工程施工组织设计的编制依据为：1 XX广场空调工程设计要求：2 XX总承包公司空调设备施工图纸及设计说明；3 国家现行的技术标准、施工及验收规范、工程质量评定标准；4 美的MDV技术设计、安装手册。第二章 工程概况一、 工程概况本工程为XX广场售楼部空调工程。本工程位于汉口XX大道XX路交会处，空调面积约3000平方米，共2层。二、 空调系统该工程售楼部采用“美的”MDV【U】中央空调
3、系统（系统），共25套，其系统室内机共25台，室外主机共25台。空调室外机置于2楼平台。冷媒配管沿走道伸向各个房间。室内机主要为风管式形式。空调冷凝水集中沿下水管及卫生间排放。三、 工程特点1 本工程涉及的专业施工范围虽不广，但技术面宽，施工、调试等方面有一定的复杂程度。2 本工程量集中、设备量大，与其它专业施工队伍配合面大。3 交叉施工多、施工难度大，如何组织和协调好各专业交叉配合施工是保证工程进度和质量的关键。第三章 指导思想和实施目标一、 指导思想认真贯彻GB/TI9000-ISO9000质量管理和质量保证系列标准，针对本工程设计特点和技术要求，备配综合素质强的项目班子对该工程进行管理，
4、确保工程质量、进度、安全等达到设计要求，满足业主需要。二、 实施目标充分发挥我公司管理和科技优势，优化管理、科学组织、精心施工、确保实现下列目标：1 质量目标：一次交验合格。2 工期目标：在客观因素不发生变化的情况下，工程施工力争35天完成。3 安全目标：采取有效措施、杜绝死亡及重伤事故，杜绝重大机械及火灾事故，轻伤事故频率控制在千分之一内。4 文明施工目标：创文明施工样板现场。5 施工机具完好率：95。6 服务目标：信守合约，密切配合，认真协调与各有关方面的关系，接受业主和监理对工程质量、进度、安全、文明施工的指导监督。第四章 施工组织与布署一、 施工组织 按高效精干的原则组建本施工工程安装
5、项目管理部，该管理部将以完成本工程承包合同规定的内容为目标，对涉及的资源从施工准备、施工过程、交工验收、结算及售后服务等全过程实施严谨、求实、科学的管理。工程部以成本为中习，重点抓质量、工期、安全、服务四个环节，安装保调试，调试保交工使用。施工中对各专业施工队进行统一调度和严格管理。二、 施工布署 调集专业施工队伍，各层楼全面铺开，空间立体交叉施工，抢时间、保质量、保安全、保工期。根据施工设计图的要求，整个工程施工顺序按四个阶段部署：第一阶段：（施工准备阶段）1 各工种施工人员进场安置施工及生活场所，施工设备的进场布置。2 工程材料进场，并提供材质报告等相关文件给监理进行检验，严把材料质量关。
6、3 配合其它施工工种，进行设计文件、施工方案的交底及会审。第二阶段：（施工初期阶段）1 冷媒配管的试压（材料初检）。2 冷媒配管的支、吊架制作及安装。3 冷媒配管的敷设。4 冷媒配管的保温。5 空调控制线路的敷设。第三阶段：（施工中期阶段）1 空调室内机的安装。2 冷媒配管与室内机的连接。3 空调风管与室内机的连接。4 空调冷凝水排水管道的安装及管道保温。5 空调设备控制线路连接及电源线的连接。第四阶段：（施工末期阶段）1 室外机的安装。2 冷媒配管与室外机的连接。3 冷媒配管气密性试验、抽真空试验、加氟。4 设备试运行。5 系统检测并交工验收。三、 施工准备计划1 技术准备工作：（1） 项目
7、技术负责人组织专业技术人员认真研究图纸，学习相关施工规范，做好图纸绘审工作。（2） 根据图纸，由管理部对重点分部分项工程编制详细的施工方案及作业指导书。（3） 做好施工技术交底和图纸深化工作。2 技术力量的准备：根据工程特点及业主的要求，重点做好特殊工种及安装调试人员的培训工作。3 认真落实工程材料进场及设备订货准备工作：（1） 及时作好材料预算，设备的订购。（2） 根据工程总进度，安排好材料采购及进场时间。（3） 现场有一较为固定地点作为仓库，用于存放重要材料及设备。4 主要施工机具的准备：详见附表四1。5 主要施工准备工作流程：（1） 熟悉施工合同和图纸、图纸绘审、计算工程量；（2） 编制
8、施工组织设计、分部分项工程施工方案、作业指导书、安全技术交底；（3） 编制劳动力资源配备计划，编制施工机具、仪器、设备需用计划；（4） 编制日施工作业计划；（5） 编制材料成品、半成品、需用计划；（6） 施工平面总布置；（7） 项目成本管理；（8） 施工队伍组织。第五章 主要施工方法一、 空调器的安装1、 安调室外机置于主楼屋面。室外机并列安装时室外机间要留有至少10mm的间隔，在正面1m范围内不得有障碍物阻挡。2、 一面出风嵌入式室内机的安装：A、 确定吊装螺栓的间距，用8的钢筋或丝杆制作支吊架并安装。B、 机体吊挂起来后，进行天花板内部配管、配线的连接工作。然后将吊装螺栓装于吊耳的U型槽内
9、，吊起并使用水平仪确认机体的水平度。C、 将附属的安装用模板纸安装于空调主体上，调整机体高度，使模板纸下面与天花板下面相平，并使机体保持水平。D、 取下面板固定螺钉和模板纸，开始安装面板。E、 将面板的带钩挂在室内机左侧面的挂钩处，向下垂，把面板的电机配线连接头和遥控线连接头从外侧引到室内机左侧面的配线孔。F、 扣上面板，把面板的插子和从电控盒引出的摇摆电机线连接头和遥控线连接头穿过面板配线连接孔后对应连接。G、 安装面板安装螺钉，然后给出风口侧装上盖帽，再将进风口格栅的带钩挂到室内机的进风口中间的挂钩孔，并合上进风格栅。3、 四面出风嵌入式室内机的安装；A、 按安装纸板外形在天花板上开880
10、880mm的方孔，开孔中心与空调器中心相同。B、 用8的钢筋圆条或丝杆制作并安装支吊架，支吊架安装位置可根据安装模板纸四角的安装吊钩孔来确定。C、 空调主体吊挂起来后，调节机体高度并保持主体水平，主体的下底面要凹进天花板底面1012mm。D、 取下面板上的进风格栅和四角安装盖板，开始安装面板。E、 将面板上的摇摆电机对正主体的配管接口上，先将面板上摇摆电机侧和对侧的面板吊钩挂在主体的对应接水盘钩上，再将其余两个面板吊钩挂在主体的对应悬吊支架上；然后将摇摆电机的导线卡入面板的卡位内。F、 使面板保持水平并均匀上升，使面板中心与天花板开口中心重合，然后均匀拧紧面板吊钩下的螺钉。G、 将面板上的摇摆
11、电机和控制盒的引线接头分别连接到主体的对应接头上，装上进风格栅和安装盖板。4、 风管天进式室内机的安装：A、 确定吊架安装位置，并用8钢筋或丝杆制作安装吊架。B、 空调主体吊装，然后敷设伸缩软风管。如果风管由镀锌钢板制作，在挂机之前，先安装镀锌钢板风管，机体吊挂起来后，再将机体与风管连接起来。C、 调整机体的水平度，保持水平。D、 吊顶安装完毕后，安装送回风口和遥控器接收头。二、 冷媒配管的敷设1、 多联机冷媒配管敷设时应注意不能超过冷媒配管的允许长度和高度差，最长不能超过100m，内外机之间的高度差不能超过50m，第一分歧到最远配管相当长度不能超过40m。2、 接冷媒分配器的室内机与冷媒分配
12、器之间的冷媒配管不能超过5m；同一系统内的室内机高度差不能超过15m。3、 冷媒配管安装时，为防止垃圾异物进入管内，管子开口处应作好密封措施，管子与机器连接前，先用氮气进行吹洗。4、 管道焊接采用套筒焊接，焊缝就光滑严密。5、 水平管道的支吊架的制作形式视现场实际情况而定，支吊架间距为12m。6、 管道保温采用橡塑保温管（耐温高于120），保温管厚度为：28mm时，15mm;16mm时，13mm; 12mm时，9mm。保温层外用空调包扎带扎牢。7、 管道穿墙处应安装钢制套管，套管与冷媒配管的缝隙用不燃材料填实。8、 冷媒配管敷设完毕后作气密性试验，即注入氮气，打压至2.8Mpa，24小时后，掉
13、压不超过0.02 Mpa为合格.9、 冷媒配管加氟之前先进行抽真空，抽真采用真空泵并串入真空计，从气侧进行，确保其量程可达到-755mmHg以下，24小进后压力不回升为合格。10、 冷媒配管抽真空后进行加氟，冷媒追加量根据配管实际长度（L）来确定：液侧配管直径冷媒追加量12.7(液管的合计实长)0.115kg（L-5）9.52(液管的合计实长)0.065kg（L-5）三、 排水管道的安装1、 空调冷凝水的排水管道采用硬质加厚PVC管。2、 排水管道安装时，顺水流方向往下坡，坡度0.01，中间不应有弯曲。3、 排水管的支吊架间距不应超过2m，在室内机出水口、管道转弯处应设置支吊架。4、 排水管与
14、室内机相连接时采用软性连接。5、 内置排水泵的室内机出口排水管上扬高度不能超过200mm6、 带内置排水泵的室内机和自然排水的室内机的排水干管分开设置。7、 排水管用发泡橡塑保温管保温。四、 电气配线1、 室内机、室外机分别供给电源。2、 室外机的电压等级为380V，室内机的电压等级为220V，电辅热的电压等级为220V、380V。对于电气分支回路要安装漏电断路开关、手动开关，而且，必须进行有效的接地。3、 连接在同一室外机上的室内机电源及漏电开关、手动开关是共用的。4、 每台室内机上都要设置电辅热电源，每台室内机都要设置漏电断路开关、手动开关。5、 空调器外部供电电路必须具有接地线，室内机电源地线要与外部接地线可靠连接，室内、外机必须分开接地。6、 电源线和信号线布置应整齐、合理、不能互相干扰，而且不与连接管和阀体接触。五、 系统试运行1、 安
