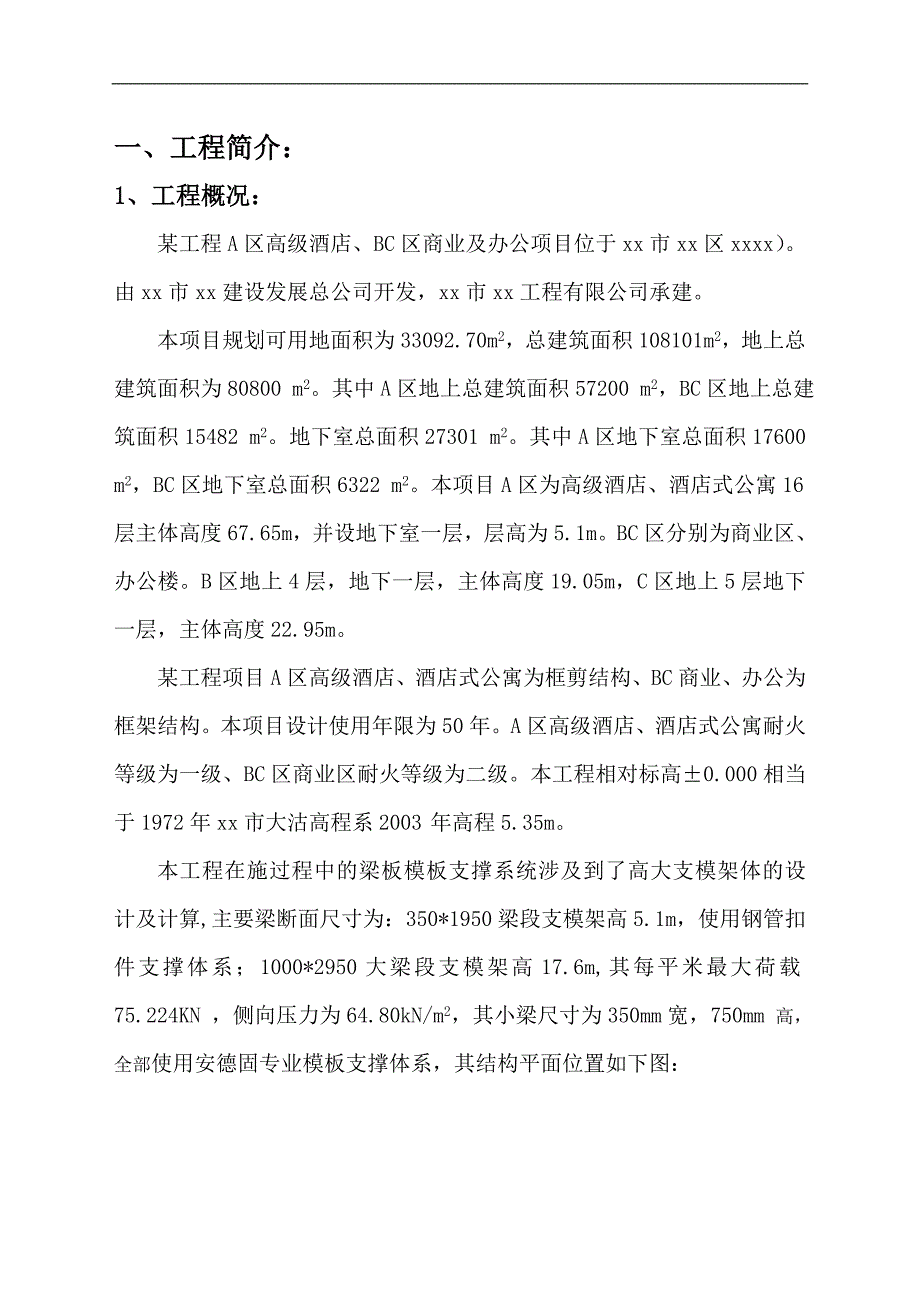

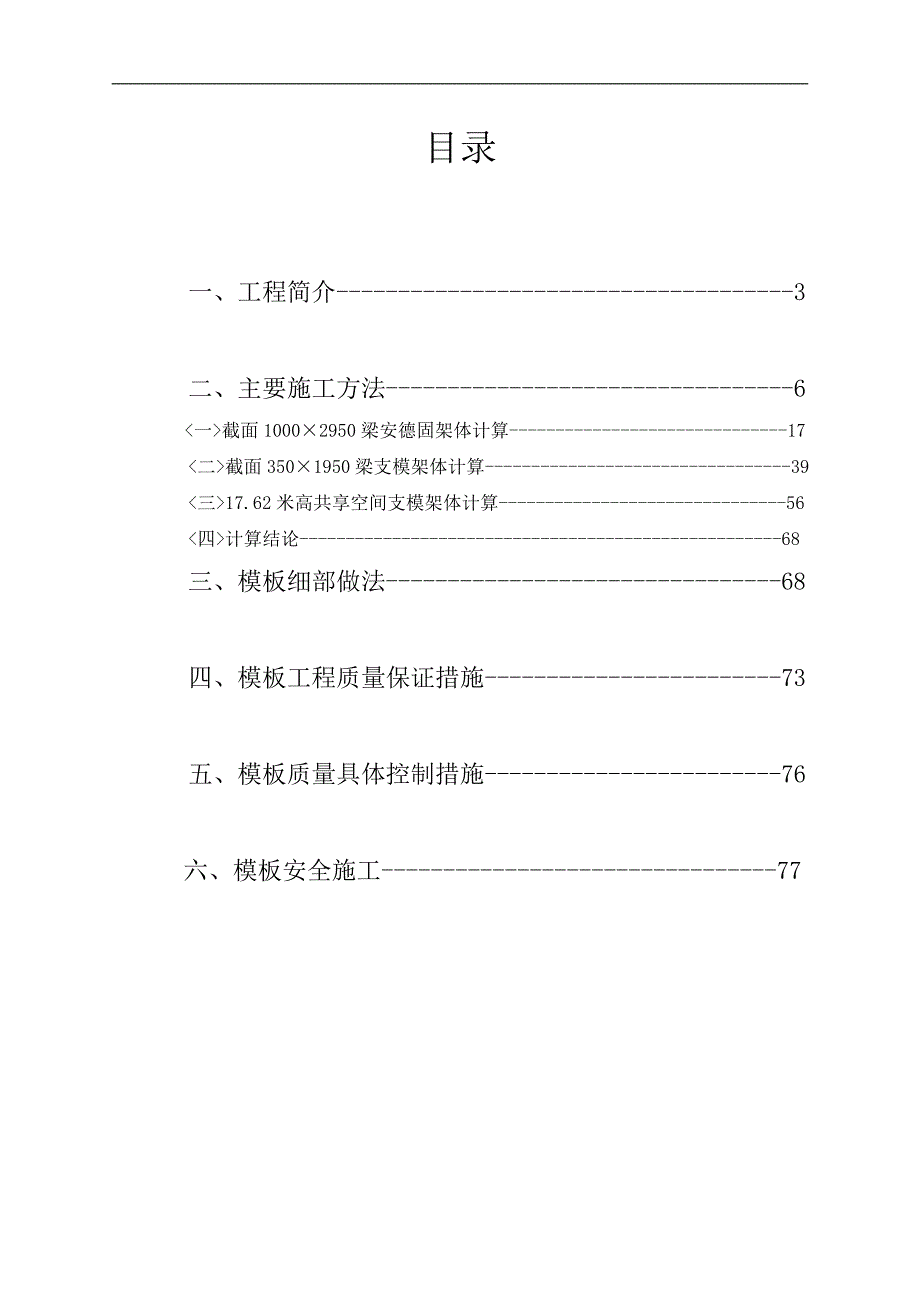

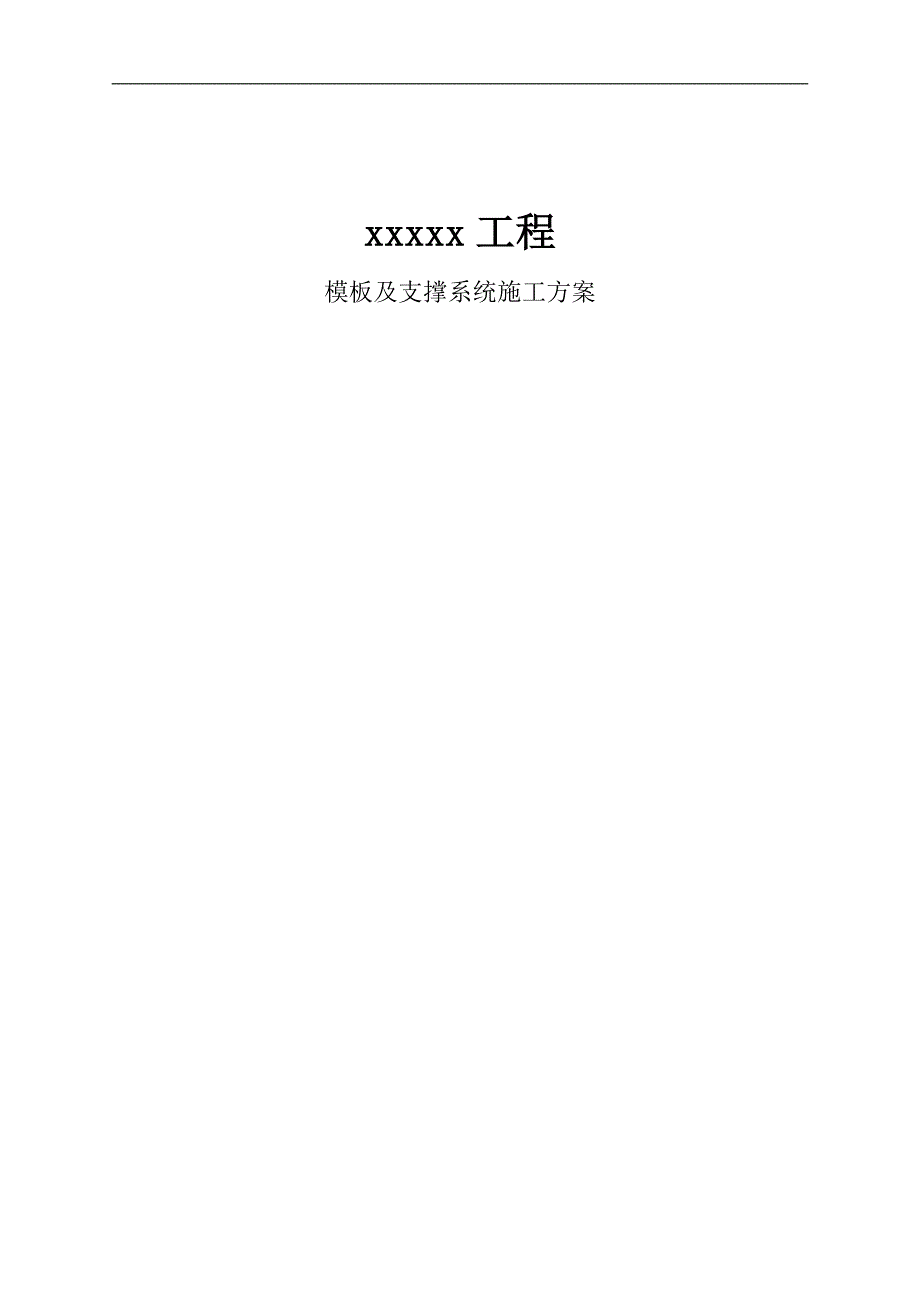

1、xxxxx工程模板及支撑系统施工方案目录一、工程简介-3二、主要施工方法-6 截面10002950梁安德固架体计算-17 截面3501950梁支模架体计算-39 17.62米高共享空间支模架体计算-56 计算结论-68三、模板细部做法-68四、模板工程质量保证措施-73五、模板质量具体控制措施-76 六、模板安全施工-77一、工程简介： 1、工程概况：某工程A区高级酒店、BC区商业及办公项目位于xx市xx区xxxx）。由xx市xx建设发展总公司开发，xx市xx工程有限公司承建。本项目规划可用地面积为33092.70m2，总建筑面积108101 m2，地上总建筑面积为80800 m2。其中A区地
2、上总建筑面积57200 m2，BC区地上总建筑面积15482 m2。地下室总面积27301 m2。其中A区地下室总面积17600 m2，BC区地下室总面积6322 m2。本项目A区为高级酒店、酒店式公寓16层主体高度67.65m，并设地下室一层，层高为5.1m。BC区分别为商业区、办公楼。B区地上4层，地下一层，主体高度19.05m，C区地上5层地下一层，主体高度22.95m。某工程项目A区高级酒店、酒店式公寓为框剪结构、BC商业、办公为框架结构。本项目设计使用年限为50年。A区高级酒店、酒店式公寓耐火等级为一级、BC区商业区耐火等级为二级。本工程相对标高0.000相当于1972年xx市大沽高
3、程系2003 年高程5.35m。本工程在施过程中的梁板模板支撑系统涉及到了高大支模架体的设计及计算,主要梁断面尺寸为：350*1950梁段支模架高5.1m，使用钢管扣件支撑体系；1000*2950大梁段支模架高17.6m,其每平米最大荷载75.224KN ，侧向压力为64.80kN/m2，其小梁尺寸为350mm宽，750mm 高，全部使用安德固专业模板支撑体系，其结构平面位置如下图：共享空间处的1000*2950大梁平面位置图共享空间共有三处：A区的酒店大堂，高12.6m，面积220m2；A区休息大厅，高17.8m，面积240m2；BC区中心天井，高11.45m，面积652m2。因此，按照部颁
4、JGJ162-2008支模规范要求，在认真计算后编制本方案，以指导模板工程施工。A区共享空间剖面图下沉庭院共享空间酒店大堂共享空间BC区共享空间2、编制依据：序号规范、标准名称编 号1建筑施工碗扣式钢管脚手架安全技术规范JGJ166-20082混凝土结构工程施工质量验收规范GB50204-20023建筑施工高处作业安全技术规范JGJ80-914建筑施工扣件式钢管脚手架安全技术规范JGJ130-20015建筑施工安全检查标准JGJ59-996建筑施工模板安全技术规范JGJ162-20087模块式脚手架Q/SY ADG001-20058ADG脚手架安装检查验收和安全使用规定ADG-002-2006
5、9建筑施工手册（第四版）2003年9月10简明施工计算手册1999年7月11实用建筑施工安全手册1999年7月12建筑施工脚手架实用手册1994年5月13公司关于模板施工安全的相关规定3、模板及支模架体选配： （1）模板选用：本工程基础底板、承台、地梁均采用页岩砖砌筑模板。地下室剪力墙、柱、梁、顶板采用15厚覆膜竹胶模板。主体结构剪力墙、柱、梁、顶板采用15厚覆膜竹胶模板。A区下沉庭院共享空间处10002950大梁及楼板模板采用18厚覆膜竹胶模板。（2）支模架体选用：本工程支模架体选用满堂红式碗扣脚手架。局部共享空间高大支模部位使用扣件式满堂红脚手架进行搭设，且全部使用全新管件，进场时必须按规
6、范要求进行材质验收，必要时将材料封样送相关部门检验，合格后才可使用。下沉庭院处的支模架体采用安德固专业支撑体系进行支设加固。二、主要施工方法：1、基础底板承台、地梁砖砌模板 基础底板垫层施工完毕后，利用经纬仪及全站仪在基础底板垫层上弹出轴线控制线，依据图纸按已弹好的轴线控制线放基础承台、地梁边线，按照弹好的边线进行侧模的组砌施工，侧模组砌后使用1：2.5水泥砂浆对砖模内侧进行抹灰，与垫层交界处抹成小圆角。承台、地梁砖砌模板120mm，电梯井砖砌模板240mm。2、柱模板施工先对柱梁支模定位线进行确定，检验合格后开始支模，柱模板采用15厚覆膜木模板及定型钢模板，木模板加固采用50100木方结合4
7、8钢管、山型卡加固，单片柱模板形成启口状。柱施工方法：框架柱模板均在后台加工成型后运至工作面组装，柱子每面加工一块模板，每个柱子均有一块模板底部预留3030mm清扫口，柱模高度按配置到框架梁下皮15mm，预留梁底模厚度，方便梁底模安装及梁柱节点处理。柱模安装过程中随时使用线锤调整模板垂直度，检查调整后加固柱模。同一轴线的柱子，要先安装、校正两端柱子，然后拉通线，校正中间柱子。模板支设完成后，利用预留的清扫口将柱模内清理干净，申报监理检查验收后，再封堵清扫口。为避免模板底部露浆，最后在模板底部用水泥砂浆进行封闭。 柱模板支设立面图柱模板支设剖面图3、地下室剪力墙模板墙模板内侧采用15厚覆膜竹胶模
8、板，密肋50100木方、48双钢管、山型卡、穿墙螺栓加固，地下室墙外墙采用14止水穿墙螺栓，内剪力墙采用普通14穿墙螺栓，穿墙螺栓间距600mm600mm布置。内剪力墙穿墙螺栓套16塑料管，在拆模时拆除进行反复使用。 地下室外墙止水穿墙螺栓施工示意图4、梁、板模板及支撑系统（1）梁板模板支撑架体选型：整个施工现场的模板支撑体系，由碗扣式及扣件式满堂红落地式脚手架两种样式构成。除在高支模及高大梁模支设区域为保证架体的自身稳定性使用钢管扣件式满堂红架体外，其余部位均使用碗扣式满堂红架体。A区下沉庭院共享空间的1000*2950大梁支模采用安德固脚手架进行搭设。（2）架体材质要求：本工程架体搭设严格
9、执行国家行业标准JGJ130-2001。脚手管采用483.0焊接钢管，其化学成分及机械性能符合普通碳素钢技术条件（GB70088）的规定。扣件、安全网等，必须使用合格品并做有关试验，经试验合格后方可使用。由于脚手管及扣件的租赁市场混乱，本工程要求，架体杆件及扣件进场时由专人对其进行现场实测，包括杆件的厚度、外观锈蚀情况、扣件重量等。必要时要求对部分样品进行送检。安德固脚手架的主要杆件直径为60.3，材质为345B，且经过热镀锌处理，承载能力比一般脚手架钢管高，由立杆、横杆和斜拉杆组成的支撑体系，稳定性好，轻质高强。安德固脚手架主要配件为U型卡和C型卡，其材料用WL510，机械性能指标：屈服强度
10、355-475Nmm2 、 抗拉强度为420-560N/mm2 、延伸率最小值为24。楔型扣件、锁销材质采用45#钢制做，通过热模锻压成型。（3）模板架体的搭设规格：非高大梁、板的模板体系：采用15厚覆膜竹胶模板。梁侧木方间距200mm，梁底木方沿梁长度方向按间距100mm设置，梁底及梁侧用脚手管加固间距600 mm，梁底设置早拆间距900 mm。板模板下内楞为50*100mm木方，间距250mm，外楞为圆钢管483.0，间距900mm。非高大梁、板的支撑体系：为碗扣式满堂红式脚手架，立杆纵横间距为0.9m,立杆步距1.2m。周圈满设通高通长的竖向剪刀撑,且分别在梁板下皮、扫地杆处、架体中部设
11、置水平剪刀撑，剪刀撑角度约为45，跨度为4.5m。在架体搭设进行前，先将架体立杆位置用墨线弹好，保证架体施工的规整顺直，便于加固。下沉庭院共享空间处模板体系：KZL1与KZL2截面为1000*2950大梁，模板采用18厚竹胶模板，穿梁螺栓直径为M14，水平间距200mm，竖向间距300mm。支撑大梁的主龙骨采用16号工字钢，支撑次梁及楼板的主龙骨采用10号工字钢，次龙骨均采用100100mm木方，A1-A，A1-C轴2.95m高大梁下次龙骨密排，其余梁下次龙骨间距200mm,180厚板下次龙骨间距为300mm，主龙骨垂直于主梁的方向布置，次龙骨垂直于主龙骨设置。下沉庭院共享空间处支撑体系：本处
12、脚手架为结构梁板支撑脚手架，根据屋顶结构梁截面尺寸的特点以及ADG脚手架的特点，本工程采用ADG公司生产的60系列脚手架。a根据A1-15至A1-12与A1-A至A1-B扇形区间梁的间距以及板厚的特点，脚手架的立杆纵距和横距分别采用0.5m，1.0m和1.5m结合的搭设形式，满足所有梁下有脚手架立杆落地，横杆步距为2m。A1-A轴梁标高为16.5m，A1-C轴梁标高为12.5m，采用2米步距脚手架以及底座调整高度，能够满足要求。脚手架大梁下，立面内斜拉杆满拉，水平面内每4m采用钢管扣件用48钢管与ADG脚手架拉接（共5层），板下架体立面内每隔两步设置斜拉杆，斜拉杆呈“”型布置，来保证斜杆受力状
13、态为受拉而不受压，从而来保证整个架体的三维稳定性。b由于二层环形楼梯支撑未拆除，故可将脚手架立杆落到二层环形楼梯上，楼梯下支撑适当加固，见大样图。c由于3层楼板大梁下有楼板，故需将首层、二层楼板做回顶，建议回顶到基础层地面，以便对3层内侧梁楼板卸荷，回顶形式同三层支撑架体，三层立杆底座和二层顶托对应设置，中间设垫板。d立杆基础垫板采用50厚200宽木方，平行梁方向设置，回顶层架体上下方设置同样垫板e内，外侧大梁下架体与相邻混凝土柱进行拉接，以保证横向稳定，详见节点详图。 f、工艺流程：基础放线 摆放地脚 安装立杆横杆 斜拉杆找平找方 格构柱搭设 悬跨连接安装防护栏 验收。g、大梁的模板支设加固详图如下：架体基础要求：全部架体必须在立杆下方垫设厚度不小于50mm厚的垫板垫板上部要求至少有2根立杆，对于共享空间处的高支模架体，立柱根部统一垫设槽钢。 共享空间支模架体基础简图架体扫地杆要求：碗扣架体立杆距地面350mm处设置纵横向连续扫地杆，不能出现断档。钢管扣件式脚手架部分横纵向扫地杆距地200mm。早拆支顶立杆要求:立杆的垂直度必须满足规范要求，非高大部位的梁底加设早拆支顶，延梁方向间距为0.9m，且必须落地支设，并用长水平杆与周边架体连接，要求水平杆间距1.2m。不能出现从架体中部的横杆处用扣件接杆的现象。其顶部的早拆螺
