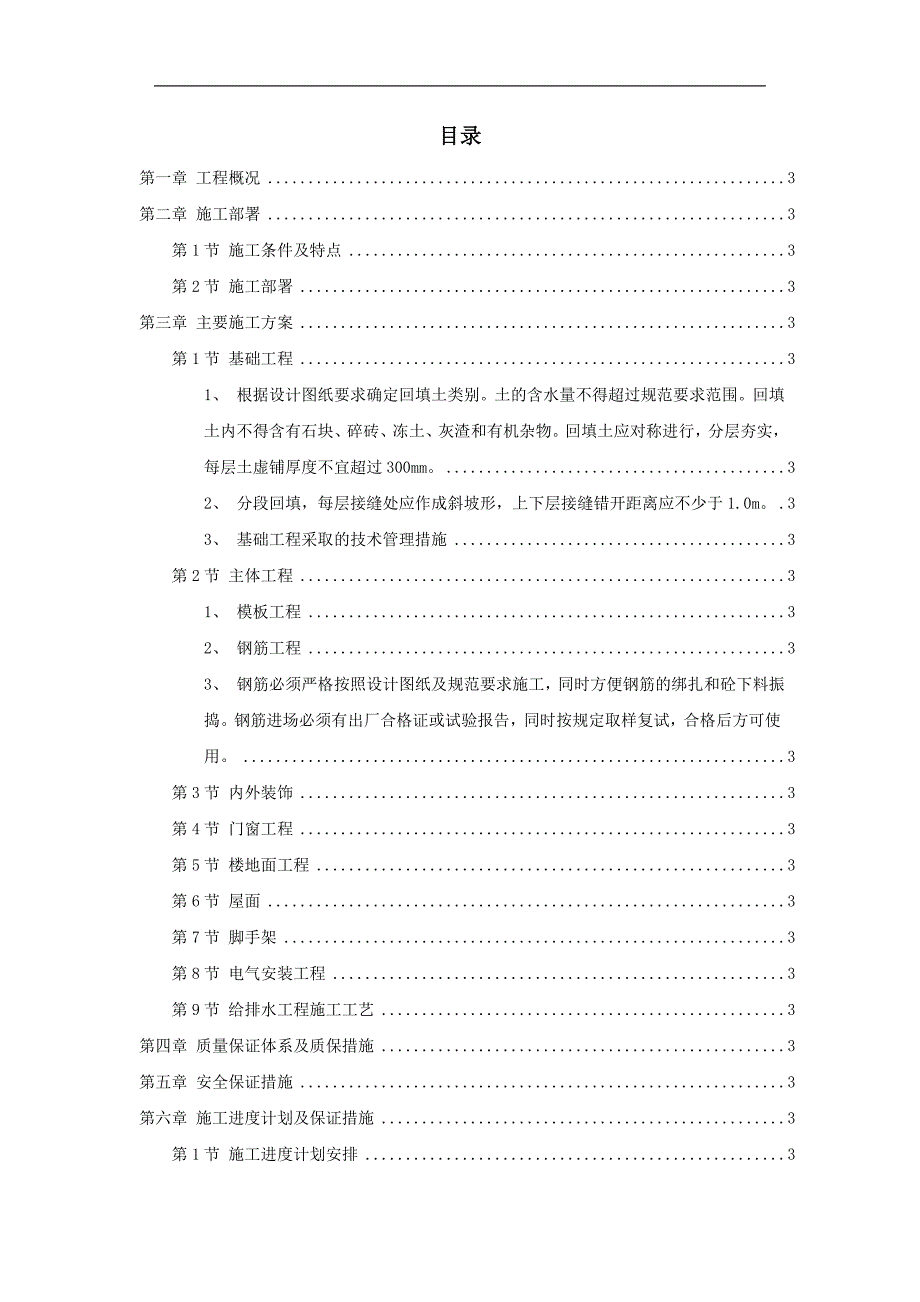

1、目录第一章 工程概况3第二章 施工部署3第1节 施工条件及特点3第2节 施工部署3第三章 主要施工方案3第1节 基础工程31、 根据设计图纸要求确定回填土类别。土的含水量不得超过规范要求范围。回填土内不得含有石块、碎砖、冻土、灰渣和有机杂物。回填土应对称进行,分层夯实,每层土虚铺厚度不宜超过300mm。32、 分段回填,每层接缝处应作成斜坡形,上下层接缝错开距离应不少于1.0m。33、 基础工程采取的技术管理措施3第2节 主体工程31、 模板工程32、 钢筋工程33、 钢筋必须严格按照设计图纸及规范要求施工,同时方便钢筋的绑扎和砼下料振捣。钢筋进场必须有出厂合格证或试验报告,同时按规定取样复试

2、,合格后方可使用。3第3节 内外装饰3第4节 门窗工程3第5节 楼地面工程3第6节 屋面3第7节 脚手架3第8节 电气安装工程3第9节 给排水工程施工工艺3第四章 质量保证体系及质保措施3第五章 安全保证措施3第六章 施工进度计划及保证措施3第1节 施工进度计划安排3第2节 保证措施3第七章 冬雨季施工措施3第八章 文明施工措施3第九章 节约及降低成本技术组织措施3第十章 新材料、新技术、新工艺的应用3第1节 “三新”应用原则3第2节 推广“三新”技术应用项目内容3第3节 使用“三新”技术有利条件3第4节 确保“三新”技术应用的保证措施3第一章 工程概况工程名称:某图书馆二期工程建设地点:某路

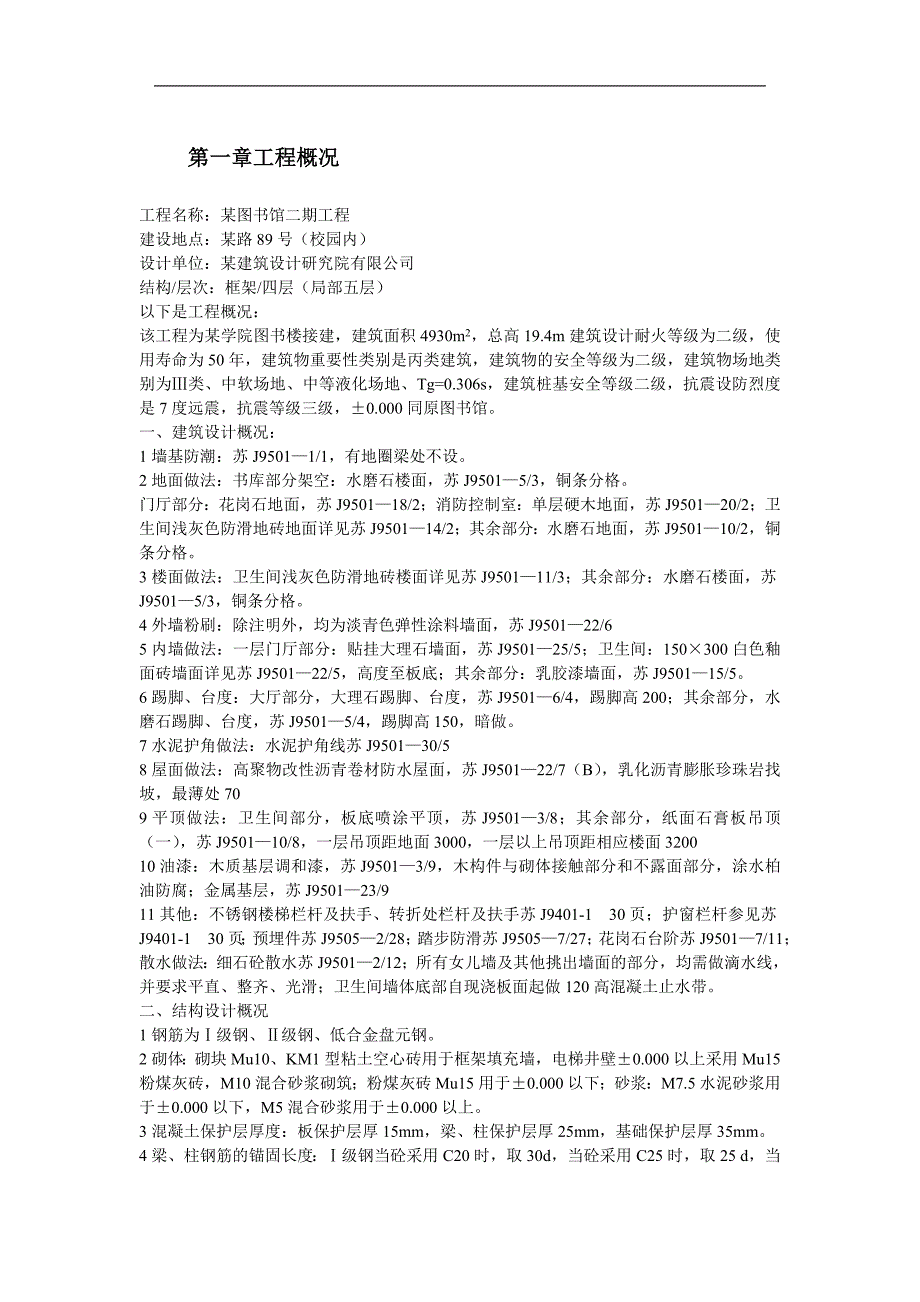

3、89号(校园内)设计单位:某建筑设计研究院有限公司结构/层次:框架/四层(局部五层)以下是工程概况:该工程为某学院图书楼接建,建筑面积4930m2,总高19.4m建筑设计耐火等级为二级,使用寿命为50年,建筑物重要性类别是丙类建筑,建筑物的安全等级为二级,建筑物场地类别为类、中软场地、中等液化场地、Tg=0.306s,建筑桩基安全等级二级,抗震设防烈度是7度远震,抗震等级三级,0.000同原图书馆。一、建筑设计概况:1墙基防潮:苏J95011/1,有地圈梁处不设。2地面做法:书库部分架空:水磨石楼面,苏J95015/3,铜条分格。门厅部分:花岗石地面,苏J950118/2;消防控制室:单层硬木

4、地面,苏J950120/2;卫生间浅灰色防滑地砖地面详见苏J950114/2;其余部分:水磨石地面,苏J950110/2,铜条分格。3楼面做法:卫生间浅灰色防滑地砖楼面详见苏J950111/3;其余部分:水磨石楼面,苏J95015/3,铜条分格。4外墙粉刷:除注明外,均为淡青色弹性涂料墙面,苏J950122/65内墙做法:一层门厅部分:贴挂大理石墙面,苏J950125/5;卫生间:150300白色釉面砖墙面详见苏J950122/5,高度至板底;其余部分:乳胶漆墙面,苏J950115/5。6踢脚、台度:大厅部分,大理石踢脚、台度,苏J95016/4,踢脚高200;其余部分,水磨石踢脚、台度,苏J

5、95015/4,踢脚高150,暗做。7水泥护角做法:水泥护角线苏J950130/58屋面做法:高聚物改性沥青卷材防水屋面,苏J950122/7(B),乳化沥青膨胀珍珠岩找坡,最薄处709平顶做法:卫生间部分,板底喷涂平顶,苏J95013/8;其余部分,纸面石膏板吊顶(一),苏J950110/8,一层吊顶距地面3000,一层以上吊顶距相应楼面320010油漆:木质基层调和漆,苏J95013/9,木构件与砌体接触部分和不露面部分,涂水柏油防腐;金属基层,苏J950123/911其他:不锈钢楼梯栏杆及扶手、转折处栏杆及扶手苏J9401-1 30页;护窗栏杆参见苏J9401-1 30页;预埋件苏J95

6、052/28;踏步防滑苏J95057/27;花岗石台阶苏J95017/11;散水做法:细石砼散水苏J95012/12;所有女儿墙及其他挑出墙面的部分,均需做滴水线,并要求平直、整齐、光滑;卫生间墙体底部自现浇板面起做120高混凝土止水带。二、结构设计概况1钢筋为级钢、级钢、低合金盘元钢。2砌体:砌块Mu10、KM1型粘土空心砖用于框架填充墙,电梯井壁0.000以上采用Mu15粉煤灰砖,M10混合砂浆砌筑;粉煤灰砖Mu15用于0.000以下;砂浆:M7.5水泥砂浆用于0.000以下,M5混合砂浆用于0.000以上。3混凝土保护层厚度:板保护层厚15mm,梁、柱保护层厚25mm,基础保护层厚35m

7、m。4梁、柱钢筋的锚固长度:级钢当砼采用C20时,取30d,当砼采用C25时,取25 d,当砼采用C30时取20 d;级钢当砼采用C20时,取40d,当砼采用C25时,取35 d,当砼采用C30时取30 d;当螺纹钢筋直径25 d时,其锚固长度可减少5d;板的锚固长度5d5钢筋接头:当d22时,取1.2La,当d22时,采用机械连接。6其它:施工时各专业应密切配合,所有孔洞须按图预留,不得随意凿洞;如遇过梁不能与梁合用时,过梁采用钢筋砼过梁,梁长=洞口宽+800;当墙的长度7m时,墙内增设构造柱(GZ)见苏G9409;凡非梁上墙均采用轻质隔墙,容重5KN/m3。三、电气工程1工程为三级负荷,供

8、电电源380/220,电缆穿管埋地引入,系统采用TNCS制,利用建筑物基础主筋作接地极,404镀锌扁钢引至底层总柜,焊接,接地电阻不大于42导线采用BV500型,除标注外照明回路2.5mm2,插座回路32.5mm2,穿PVC20沿板面、板逢、梁、现浇板暗敷,疏散指示线径采用31.5mm23本工程为三类防雷建筑,防雷接地与保护接地共用接地极,接地电阻不大于44室内宽带网系统,信息点采用RJ45插头插座,86型50mm接线盒,水平子系统和垂直子系统通过双绞线直接将信息点与交换机相连。线缆敷设方式为吊顶内做桥架XQJC150X755电话线为四芯线,RVV40.5 1-3对穿PVC16 4-5对穿PV

9、C20 6-7对穿PVC25 暗敷。6火灾自动报警系统及联动控制系统采用南京消防集团有限公司生产的盛华9400分布智能型火灾自动报警系统及联动控制系统产品。火灾自动报警系统包括感烟火灾探测器、手动报警按扭、扬声器及消防广播主机、联动控制器、报警控制器等设备。四、给排水工程1管材:给水管采用PPR管;消防管道采用热镀锌钢管,丝接;排水管采用硬聚氯乙烯管。2消火栓箱采用铝合金消火栓箱,内配DN65,L=25m的衬胶水龙带1条,水枪喷嘴直径为19mm,每个消火栓口径为65mm。3水泵接合器采用地上式,型号为SQ1004灭火器配置场所按中危级,A类火灾设计,灭火器选用磷酸铵盐干粉手提式灭火器,每具灭火

10、器配置灭火级别为5A,最大保护距离为20m。第二章 施工部署第1节 施工条件及特点1本工程交通方便,场地较小,在安全、交通、文明等方面均有要求,施工中应特别注意文明施工问题。2本工程为框架结构,质量要求较高、工期较紧,为保证按期竣工,施工中必须采用合理分段流水,平行和立体交叉作业的施工组织方法,以加快进度,缩短工期。3根据本工程的结构特点,将科学而针对性地制定对主体施工等重点部位的施工措施。第2节 施工部署1工程目标质量目标:合格(优质结构)工期目标:193天安全目标:保证无重大伤亡事件2施工人员及机械设备的安排根据工程实际需要,现场提供一台25TM塔吊作主体垂直运输使用,经计算,其机械性能、

11、覆盖范围、垂直运输基本能满足施工需要。根据工程进度,配置一台井架用于装饰施工时垂直运输,具体安排见施工劳动力计划表和机械设备一览表。水电安装与主体同步进行3施工阶段的划分根据本工程的特点及工期要求,贯彻先地下后地上、先深后、先结构后围护的原则,确保连续施工,主体部分充分利用平面、空间和时间,组织平面立体流水交叉作业,为及早插入装修和各专业施工创造条件,做到科学管理,均衡施工。施工段主要包括:基础工程(挖土、承台垫层、承台及地梁钢筋砼、砖基础、土方回填)地上主体结构(钢筋砼结构,安装预留,砌体等)内外装饰(室内抹灰、外墙抹灰、吊顶、水磨石楼地面、铝合金门窗等)室外管线及设备安装、调试,收尾阶段。

12、各阶段施工顺序基础工程人工挖土清槽验槽承台垫层承台及地梁钢筋绑扎、立模、砼浇筑基础墙砌筑回填土地上主体结构工程模板与钢筋制作成型、放线模板支撑、脚手架搭设柱钢筋绑扎柱模板安装浇筑柱砼铺梁底模梁钢筋绑扎安梁侧模铺楼板模板搁栅安装楼板底模楼板钢筋绑扎浇筑梁板砼养护、拆模。内外装饰A.室内装饰结构处理放线贴灰饼冲筋铝合金门窗框安装各类管道水平管安装抹灰管道试压吊顶地面清理面层门窗扇安装灯具、洁具安装调试、清理B.室外装饰结构处理弹线贴灰饼抹灰施工外墙弹性涂料内外装饰工程的关键在于诸工种的协调配合及相关的成品保护。设备安装设备安装穿插于土建工程的始终。4根据现场条件和工程所处位置,决定将建筑物南侧作为

13、施工通道出入口,通道顶上用双层竹笆挡护,下口铺安全密网,以防杂物坠落,护头棚搭设要安全牢固,脚手架外围全部用安全笆和绿网封闭。塔吊布置在拟建筑物北侧2交D轴处,井架布置在拟建筑物南侧,材料堆放场地设在拟建筑物的东侧,具体位置详见施工总平面布置。第三章 主要施工方案第1节 基础工程1土方开挖开工前做好各级技术准备和技术交底工作(标高的控制、开挖方案的确定)。土方开挖采用人工挖土方法。 开挖时,先开挖至坑底上表面200mm处,然采取人工一次且迅速挖掘到位,不得超深,以防扰动底板土质。 由项目部指派专职测量人员做好标高、轴线及坡度的控制工作,严禁超深超宽挖掘。 为了尽量增大施工作业面,土方开挖时,除

14、预留足够的回填土方外, 余土随挖随外运。运土车辆出入大门要垫好草包,以防轮胎污染路面,同时派专人清扫路面泥土。基槽内设置集水坑,用潜水泵抽水,保持基坑不积水。2钢筋工程(1)钢筋的规格、品种必须符合设计要求,钢筋进场必须具有质保书,并应按规定取样复试,合格后分类堆放。进口钢筋除应做机械性能试验外,还应进行化学成份的分析,合格后方可使用。 (2)、钢筋采取现场制作成型、现场绑扎的方法,钢筋绑扎和钢筋锚固长度应按照设计图纸、施工规范及操作规程的要求认真施工。 (3)、施工中,不准在已绑扎好的钢筋上随意践踏,施工需要时,应在其上搭设临时架空操作平台,以保证已绑扎好的钢筋位置准确。 (4)、钢筋绑扎完

15、毕后在自检合格的基础上及时通知业主、监理及有关部门验收,并及时做好隐蔽工程验收签证手续。 (5)、基础钢筋连接本工程基础钢筋连接竖向采用竖向电渣压力焊、锥螺纹连接,横向采用闪光对焊等连接方法。3模板本工程基础模板采用钢模,不符合模数处用木模配。钢模板的选材、施工应按组合钢模板技术规范执行。在模板施工之前,由施工技术员对操作工人进行技术交底,以交清以下几个问题:(1)设计图纸中的尺寸、轴线、标高、位置以及预留孔洞、预埋件位置等。(2)所用模板材料及支撑材料的品种规格和质量要求(3)模板制作、安装拆除的方法、施工顺序及工序搭接等操作要求。(4)质量标准、安全措施、成品保护等施工注意事项。支撑体系采用支撑斜钢管以增加模板刚度和稳定性。在
