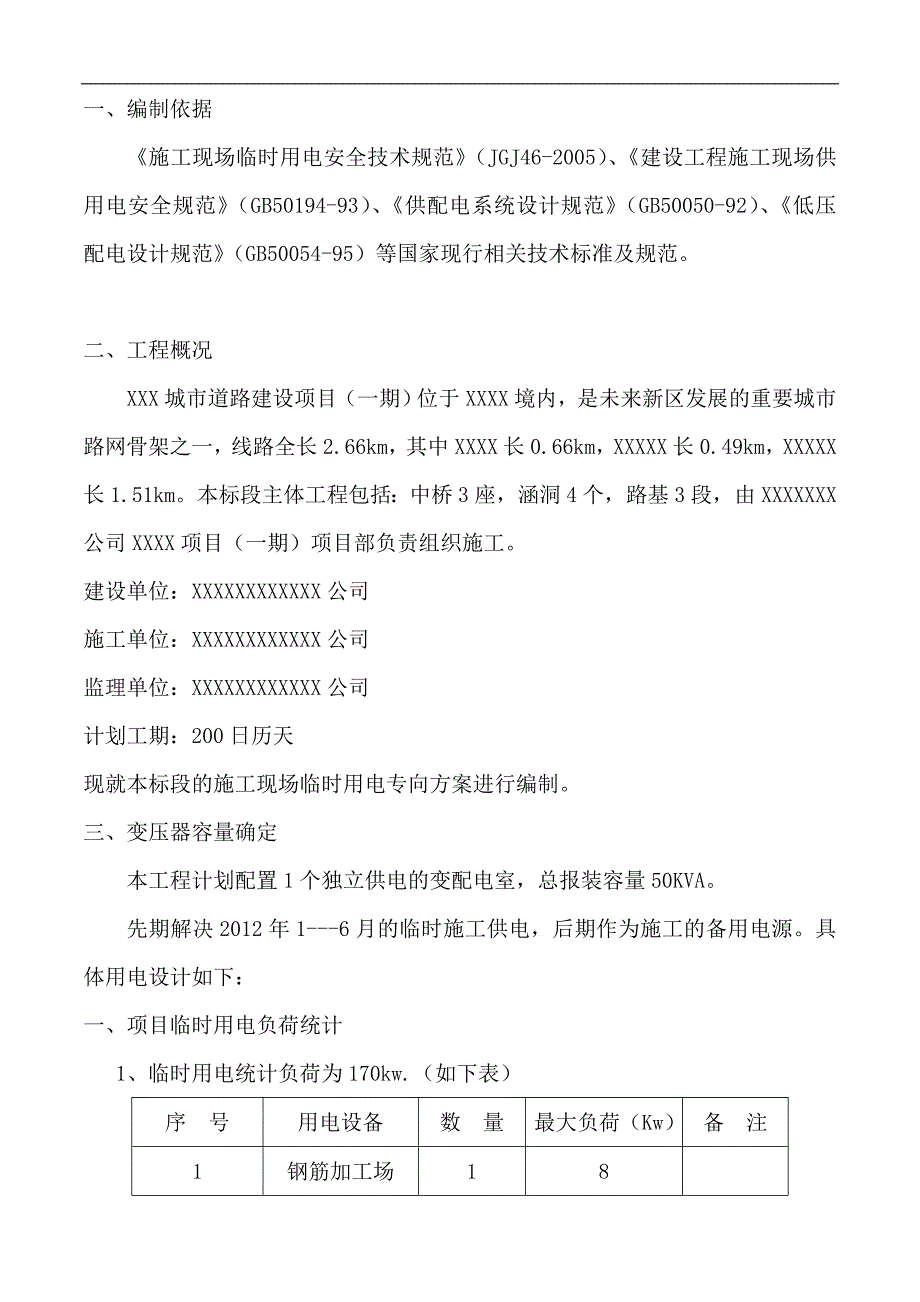

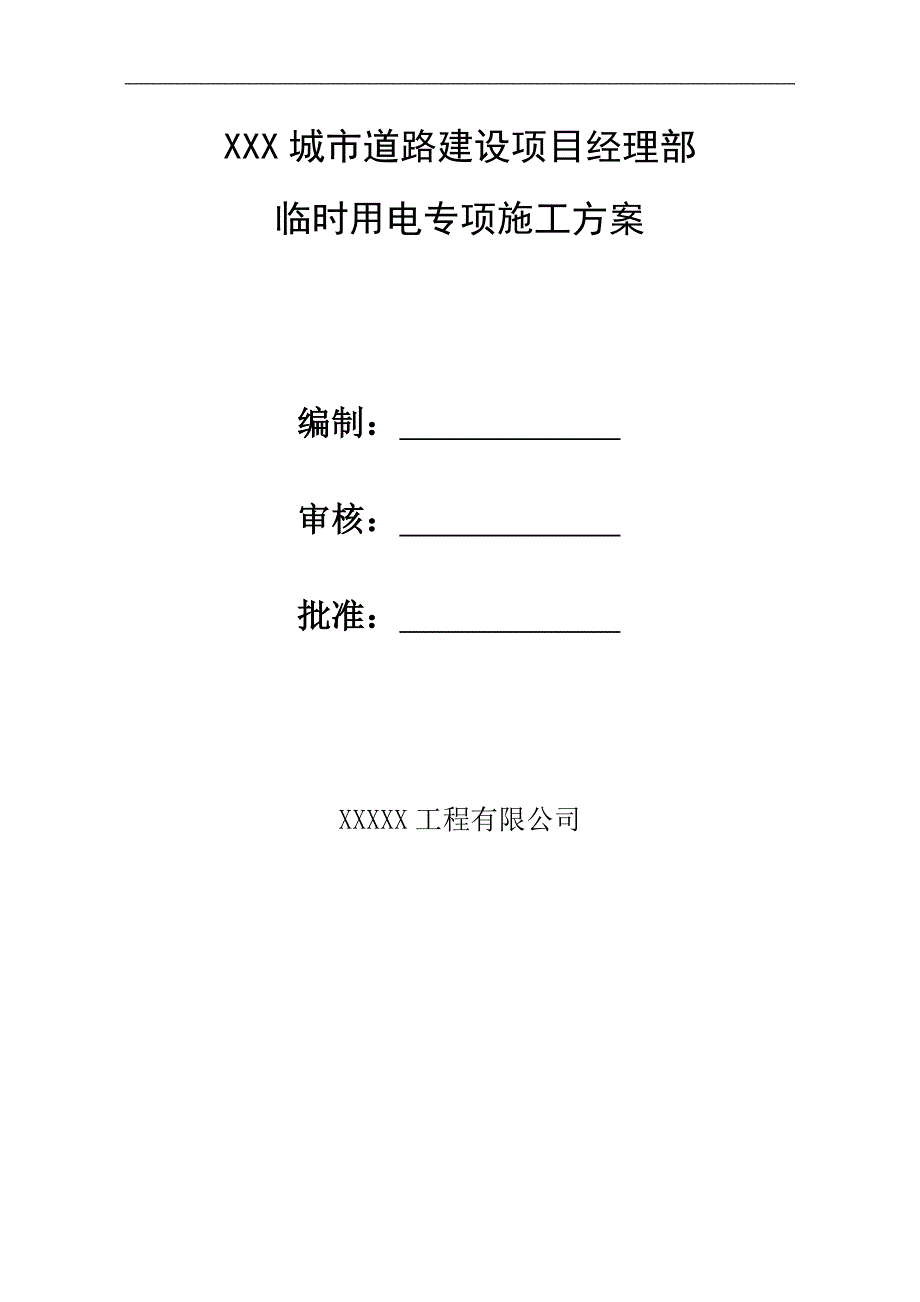

1、XXX城市道路建设项目经理部临时用电专项施工方案编制： 审核： 批准： XXXXX工程有限公司一、编制依据施工现场临时用电安全技术规范（JGJ46-2005）、建设工程施工现场供用电安全规范（GB50194-93）、供配电系统设计规范（GB50050-92）、低压配电设计规范（GB50054-95）等国家现行相关技术标准及规范。二、工程概况XXX城市道路建设项目（一期）位于XXXX境内，是未来新区发展的重要城市路网骨架之一，线路全长2.66km，其中XXXX长0.66km，XXXXX长0.49km，XXXXX长1.51km。本标段主体工程包括：中桥3座，涵洞4个，路基3段，由XXXXXXX公司

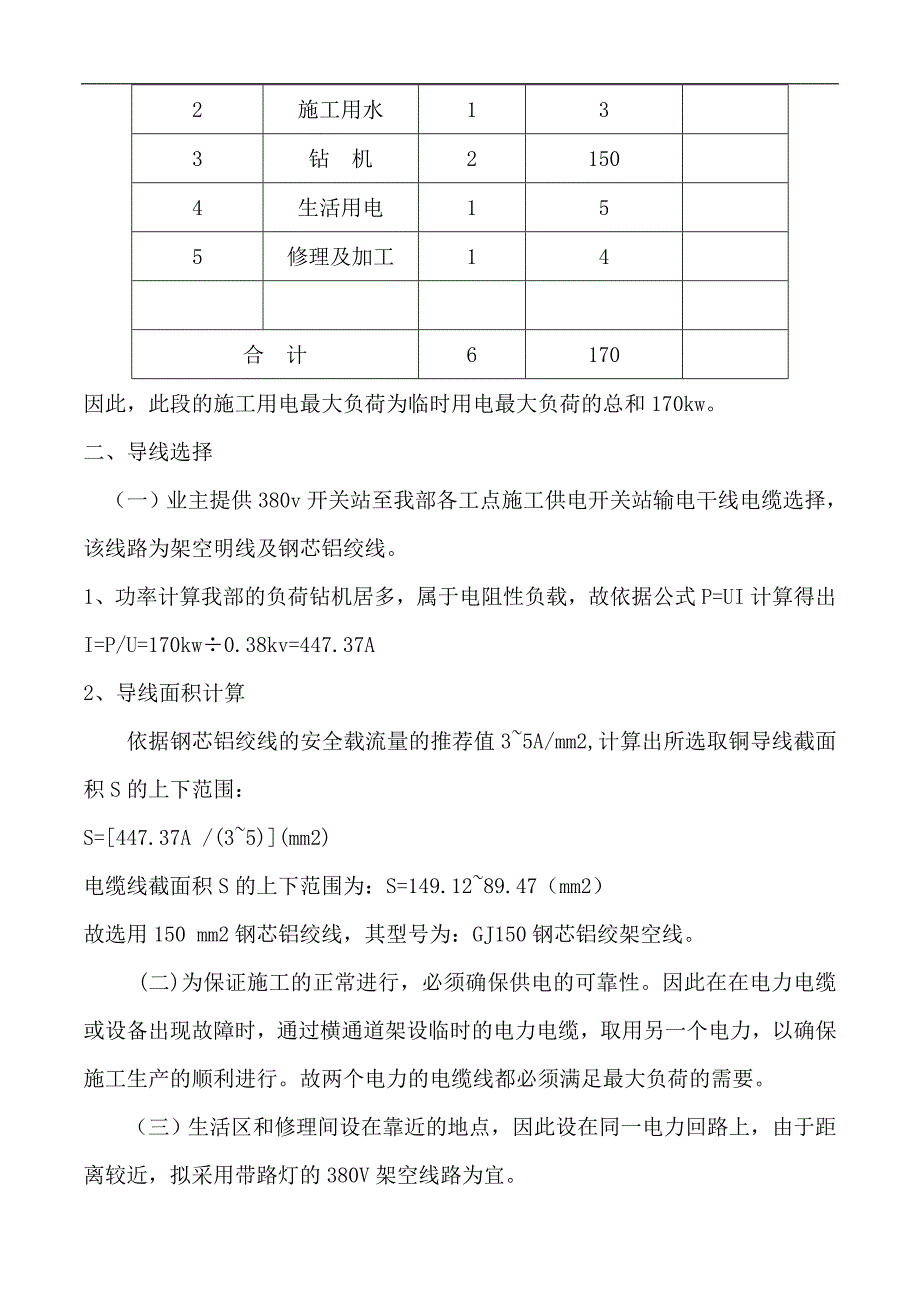

2、XXXX项目（一期）项目部负责组织施工。建设单位：XXXXXXXXXXXX公司施工单位：XXXXXXXXXXXX公司监理单位：XXXXXXXXXXXX公司计划工期：200日历天现就本标段的施工现场临时用电专向方案进行编制。三、变压器容量确定本工程计划配置1个独立供电的变配电室，总报装容量50KVA。先期解决2012年1-6月的临时施工供电，后期作为施工的备用电源。具体用电设计如下：一、项目临时用电负荷统计 1、临时用电统计负荷为170kw.（如下表） 序 号用电设备数 量最大负荷（Kw）备 注1钢筋加工场182施工用水133钻 机21504生活用电155修理及加工14合 计6170因此，此段的
3、施工用电最大负荷为临时用电最大负荷的总和170kw。二、导线选择（一）业主提供380v开关站至我部各工点施工供电开关站输电干线电缆选择，该线路为架空明线及钢芯铝绞线。1、功率计算我部的负荷钻机居多，属于电阻性负载，故依据公式P=UI计算得出I=P/U=170kw0.38kv=447.37A2、导线面积计算依据钢芯铝绞线的安全载流量的推荐值35A/mm2,计算出所选取铜导线截面积S的上下范围：S=447.37A /(35)(mm2)电缆线截面积S的上下范围为：S=149.1289.47（mm2）故选用150 mm2钢芯铝绞线，其型号为：GJ150钢芯铝绞架空线。 (二)为保证施工的正常进行，必须
4、确保供电的可靠性。因此在在电力电缆或设备出现故障时，通过横通道架设临时的电力电缆，取用另一个电力，以确保施工生产的顺利进行。故两个电力的电缆线都必须满足最大负荷的需要。（三）生活区和修理间设在靠近的地点，因此设在同一电力回路上，由于距离较近，拟采用带路灯的380V架空线路为宜。（四）其余线路均小于钻机、生活用电、修理及加工回路，固可针对不同用电点的实际情况，参照以上计算方法进行导线的选择。三、安全措施第一条 施工现场临时用电必须遵守部颁施工现场临时用电安全技术规范JGJ46-2005及国标GB50194-93建设工程施工现场供用电安全规范等要求。第二条 严格遵守国家有关用电法规、安全用电规范规
5、程以及各项安全用电管理制度，提高全员安全用电意识，树立“安全用电，人人有责”的思想，有效防止触电及电气火灾事故的发生。第三条 施工现场用电必须由项目部统一规划和编制专项用电施工组织方案，作业队必须严格按照规范及施工方案由专业电工人员实施和验收，严禁私拉乱接。第四条 施工现场用电设备和线路必须按TN-S三相五线制和两级保护设置。两级漏电保护器的设置应合理、相互匹配，以达到分级、分段保护目的，漏电开关必须定期测试确保完好。每台用电设备应有各自专用的开关箱，必须实行 “一机一闸一漏一箱”制，严禁一闸多用。第五条 施工现场临时用电配电线路必须按规范架设整齐。电缆线路必须按规定沿附着物敷设或采用埋地方式
6、规范敷设和验收，不得沿地面明敷设。电线、电缆必须绝缘良好，电线不得与金属物等绑在一起，严禁电源线路随意拖地、浸水。由于架空线路处于施工和生活区域，线路尽量避开交通要道和有装载机、挖掘机、吊车作业的区域，档距不应该太大，控制30米以内。第六条 低压电工不得从事高压作业。新参加工作的维护电工、临时电工，上岗前必须经过安全教育，考试合格后在正式电工带领下，方可参加指定的工作，不具备独立操作能力时不得单独作业。第七条 焊接作业必须规范，焊接人员必须按规定配齐安全防护用品。交流电焊机必须装设防触电二次保护器，电焊把线应绝缘良好不得有破损且双线到位，一、二次侧防护罩完整可靠，焊机外壳采取可靠保护接零。第八
7、条 凡移动式照明及洞内潮湿场所照明必须采用36V以下安全电压，在密闭金属容器内焊接作业时必须采用12V安全电压。第九条 施工现场生活区、宿舍电气线路和设备安装必须符合规范，照明灯具符合要求。严禁私拉乱接和使用电炉等违规电器，宿舍内严禁生火、做饭。第十条 电器设备及线路的安装拆除和维护检修必须由专业电工完成，电工必须持证上岗。电工作业必须严格遵守“电工安全操作规程”。第十一条 停用的用电设备、配电箱必须即时拉闸断电，锁闭配电箱门。四、电气安全防火措施（一）选用合理的电气设备，保护必要的防火间距、保护电气设备正常运行、保持通风良好、采用耐火设备、装设良好的保护装置。（二）建立必要的临时用电管理制度
8、和开展电气安全教育及检查等制度。（三）对电气设备的检查要求如下：1、要严格按规定，选用与电气设备的用电负荷相匹配的开关、电器，线路的设计与导线的规格也要符合规定，以保护装置的完好。2、照明灯具及发热产生电火花的电气设备，不管是从安装上还是在使用过程中都不容许与易燃物靠近，且保持一定的距离。3、电气设备要严格按其性能运行，不准超载运行，做好经常性的检修保养工作，保证设备能正常运行。4、火灾危险场所使用的电气设备，应根据要求，供施工中运用。5、雷电也能引起火灾，对避雷装置要检修保养，保持接地良好。有静电时还要做好防静电火灾的防护。6、变配电所的耐火等级要根据变压器的容量及环境条件，提高耐火性能。7
9、、配电箱要选用非木质的绝缘材料制作，包括配电板的材料，提高耐火性能。（四）对电气防火组织措施1、应加强对电气防火重点场所烟火控制，设置禁火标志。2、要经常开展电气防火知识的宣传教育，特别是加强对民工的安全教育。3、开展定期的电气防火专项检查，应同平时防火检查结合起来开展工作。（五）电气火灾扑救常识1、电气火灾有两个明显特点，一个是着火后电气设备可能是带电的，如不注意可能引起触电事故；另一个是有些电气设备（如电力变压器、多油断路器等）本身充有大量的油，受热后有可能发生喷油甚至爆炸，造成火灾迅速扩大。2、扑灭火灾应注意以下问题：（1）首先迅速设法切断电源，以防发生触电事故。（2）火灾发生后，由于受
10、潮或烟熏，开关设备绝缘能力降低，因此，拉闸时最好用绝缘工具操作，切断电源的地点选择要适当，防止切断电源后影响灭火工作。（3）如需切断电源时，非同相线应在不同部位剪断，以免造成短路，剪断空中电线时，剪断位置应选择在电源方向支持物附近，以防剪断电线掉下来造成接地短路或触电事故。对已落下来电线处要设警界区域。（4）当一时无法切断电源时，为了争取时间，就需要采取带电灭火。带电灭火剂有：二氧化碳、四氯化碳、二氧二溴甲烷或干粉灭火剂都是不导电的。泡沫灭火剂有导电性能，带电灭火严禁使用。带电灭火时，现场所有人员应防止电线断落后触及人体，人与带电体保持安全距离。（5）充油电气设备着火时，应立即切断电源再灭火，
11、备有事故贮油池的，必要时设法将油放入池内。地面上的油火不能用水喷射，以防油火漂浮水面而蔓延扩大。为了防止电气火灾的发生，现场上应有常用的消防器材，还应根据情况配备适当的带电灭火器材。（6）当火势较大，一时难以扑灭或可能引起严重后果时，应立即通知消防部门，不可延误时机。（六）、触电事故的防护和应急措施1、电流对人体的伤害是由电流的能量造成的，电流对人体的伤害主要有两类：（1）电击-可分为直接电击（触及正常带电体）；间接电击（触及故障带电体）。电击是电流通过人体内部造成肌肉抽筋、呼吸困难、心脏麻痹、破坏神经系统的正常工作，以至于死亡的伤害形式。（2）电伤是由电流转化的热效应、化学效应、机械效应记载
12、电流的作用下，使熔化和蒸发的金属微粒侵袭人体皮肤，对人体的局部伤害，包括：电弧烧伤、烫伤、电烙伤、皮肤金属化等伤害形式。2、人体的三种触电形式：（1）单相触电-人体某个部位触及一相带电体，形成电流回路，造成的伤害（触电电压为220v）。（2）两相触电-人体某两个部位同时触及两相带电体，形成电流回路，造成的伤害（触电电压为380v）。（3）跨步电压触电-人体两脚之间的电位差，称为跨步电压。由跨步电压引起的触电称为跨步电压触电（触电电压大于50v）。（4）安全电压-人体偶然触及带电体，不至于发生致伤、致残的称为安全电压。安全电压的额定峰值为50v。分为五个等级：42v、36v、24v、12v、6v
13、。触电抢救的方法：1、首先是尽快使触电者脱离电源。对于低压触电事故脱离电源方法有三种：（1）拉闸断电；（2）用有绝缘手柄的工具切断电源；（3）用绝缘物拉开触电者或挑开电源线。注意：如果在高处作业发生触电事故时，在断开电源的同时，要防止触电者摔下来，造成二次伤害。2、脱离电源后，迅速判断触电者的伤害程度，根据伤害程度进行不同方法的抢救：（1）如果触电者神志清醒，但有些心慌、四肢麻木、全身无力，则应安静休息，不要走动，严密观察。（2）如果触电者伤势较重，已失去知觉，但心脏和呼吸还存在，应将触电者抬至空气畅通处，以利呼吸。（3）如果触电者伤势严重，呼吸停止或心脏停跳或二者都已停止，应立即进行口对口的
14、人工呼吸或胸外心脏人工挤压或两种方法同时进行抢救。3、注意事项：发生以上触电事故后，应立即请医生诊治或送往医院，中途不能停止抢救。没有经过医生允许，任何人都不能对触电者使用药物，因任何药物都不能代替人工呼吸和胸外积压。（七）、临时用电管理基本制度及措施（1）施工现场临时用电必须严格遵守部颁施工现场临时用电安全技术规范JGJ46-88及国标GB50194-93建设工程施工现场供用电安全规范的有关要求。（2）施工现场临时用电应针对项目工程特点，按要求进行设计、施工、验收和检查。应有安全技术交底及各种验收记录。（3）施工现场用电设备及线路的安装拆除和维护检查等必须由专业电工完成。电工必须持证上岗，必
15、须严格执行“电工安全操作规程”，严禁无证、违章、违规操作。电工值班室应设有供电系统图和电工值班维修记录。（4）施工用电应统一规划，明确电源、配电箱及线路位置，制定相应安全用电技术措施和电器防火措施，不得随意架设电线路。（5）进入施工现场的各种用电设备及临时用电设施、器材等一律使用正规厂家的合格产品，符合相应的国家标准、专业标准和安全技术规程。安全电器产品必须具备国家级专业检测机构CCC认证，必须具有产品合格证和使用说明书。（6）工程开工前以及施工过程中有针对性的加强对施工人员的安全教育和培训。定期开展安全用电专项检查，发现问题及时整改，杜绝各类安全用电事故发生。（八）、临时用电安全管理机构临时用电管理小组组 长： 副组长： 成 员： 项目部设现场负责人1名，日常工作由现场负责人XXX负责，联系电话： 。各作业队负责人及项目部现场负责人要保持电话24小时处于开通状态。
