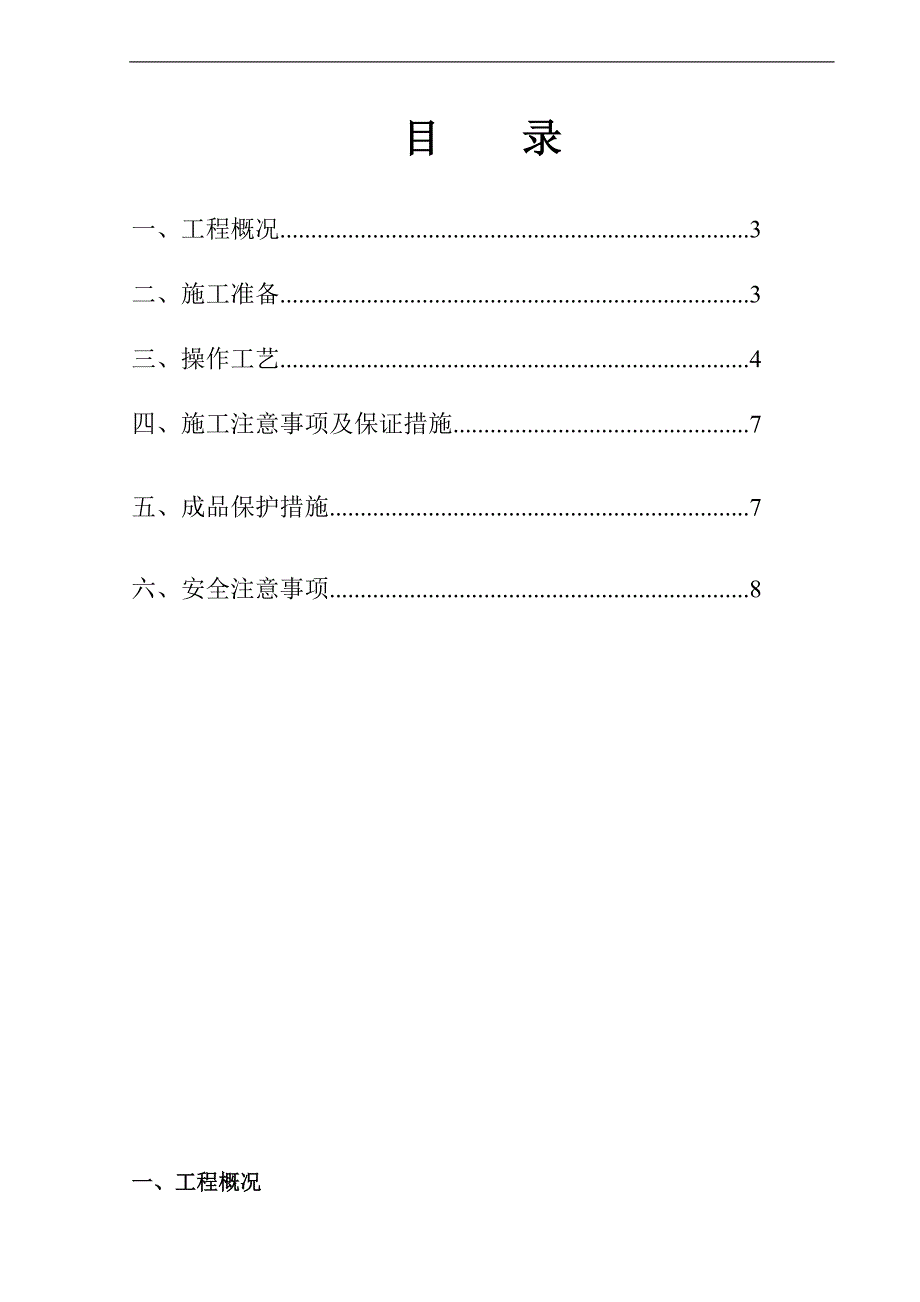

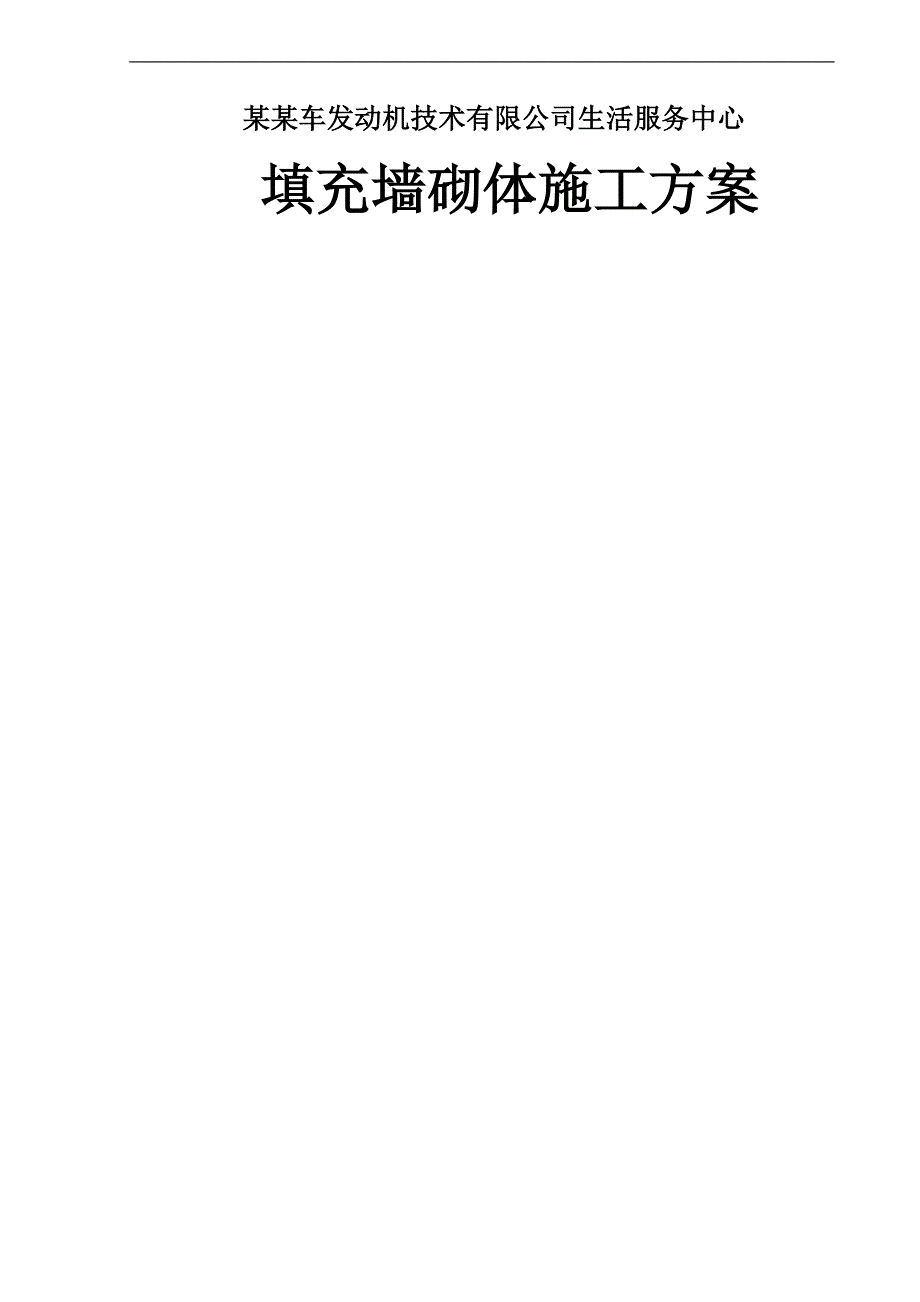

1、某某车发动机技术有限公司生活服务中心 填充墙砌体施工方案目 录一、工程概况.3二、施工准备.3三、操作工艺.4四、施工注意事项及保证措施.7五、成品保护措施.7六、安全注意事项.8一、工程概况 某某车发动机技术有限公司企业员工之家，本工程位于焦作新区世纪路与中原路交汇处东南角，建筑面积2095.37M2，建筑高度为13.35米，地上三层，一层为陈列厅，二层为阅览室，三层为活动室。东西宽18.6米，南北长50.9米，一层，二层层高4.5米，三层层高3.9米。钢筋混凝土框架结构。抗震设防裂度为七度，合理使用50年，结构安全等级二级，耐火等级为二级，室内0.00标高相对绝对标高为91.30。二、施工
2、准备1）材料要求：1、加气砼块：规格为250250600、250200600、250300600， 32.5复合水泥,均有合格证及复试报告。2、非承重墙体材料除注明外均采用B06级A3.5加气混凝土砌块；容重不应大于6.5kN/m2，采用M5混合砂浆砌筑。2）主要机具设备：1、机械设备：砂浆搅拌机、交流弧焊机。2、主要工具：瓦刀、小撬棍、木锤、线坠、灰槽、手推车、砌块夹具。3）图纸要求：1、所有楼面的内外填充墙交接处，阳台转角较小的(1000)外墙墙垛，悬臂填充墙端头均设置钢筋混凝土构造柱，墙长大于等于5m及大于层高两倍时均应设构造柱；构造柱断面200X墙厚，配筋4126100/200。构造柱
3、的锚固见图五。2、屋面砖砌女儿墙每隔3.5m设构造柱（转角及端部必设），断面200X200,配筋412; 6100/200.钢筋下端锚入边梁内，上端锚入女儿墙压顶内。压顶断面200X120,配筋410; 6200。3、所有填充墙与混凝土抗震墙和柱、构造柱之间都必须采取以下拉结措施：沿填充墙高每隔500mm（砖墙）或二皮砌块。在墙宽范围留出26拉结钢筋，锚入抗震墙或柱、构造柱内30d，拉结钢筋沿墙体全长贯通。4、楼梯间和人流通道的填充墙，采用4150点焊，钢丝网M10的水泥砂浆面层25厚加强。三、操作工艺1、构造柱、墙拉筋的接长与处理。1）对于施工框架时已预埋的构造柱筋甩出搭接长度够49d时，均
4、采用搭接连接,要求搭接长度为49d。2）对于施工框架时已预埋的构造柱钢筋甩出搭接长度不够49d时，均采用焊接接长，要求焊接长度12d（单面焊）。3）对于施工框架时漏预埋的构造柱主筋、墙拉筋，均采用SHZ注射式植筋胶泥接长。植筋参数值钢筋直径（d）mm钻孔直径D（mm）植筋深度L（mm）610908121201216180植筋注意事项：（1）根据建筑50线结合砖墙及加气砼砌块模板，量出植筋位置。（2）根据植筋直径采用相应的钻头直径打孔。（3）采用毛刷与气筒清孔。（4）向孔内注胶。（5）注浆后立即插入钢筋。（6）插入后不准碰动已植入的钢筋，达到固化时间后，即可使用。植筋固化时间表（7）根据植筋批量
5、，按规范要求，进行拉拔试验，达到设计要求后方可使用。环境温度-50520安装时间25分钟20分钟15分钟6分钟凝胶时间60分钟50分钟20分钟10分钟固化时间6小时3小时2小时50分钟2、加气块墙体砌筑1）砌块砌筑时，向砌筑面适量浇水。2）根据楼板面至框梁底的尺寸，作皮数杆，并进行墙体放线。3）砌筑前，先根据砌块的尺寸与框柱间的净尺寸、门窗洞口进行排砖。4)砌砖时,砌块排列要上下皮错缝搭砌,搭砌长度一般为砌块的1/2,不得小于砌块长度的1/3,也不应小于150mm.遇到小于150mm的情况，要在接缝处设500mm长26钢筋网片。5)砌筑时,垂直灰缝为20mm,水平灰缝为15mm.对于局部垂直缝
6、宽大于30mm的用C20细石砼灌实。6)制配的砂浆均采用UNW-250型搅拌机拌制,搅拌时间保证在2分钟以上。7)每砌筑一层后,要吊砌一皮,校正一皮,皮皮拉线控制砌体标高和墙面平整度。8）对于墙的底部要砌筑250mm高的砖砌体，对于墙体顶部及洞口局部用粘土砖补砌。9)待填充墙砌至顶部时,应留置一层砌块的空隙，待间隔七天后，再补砌。用木楔挤紧,填砌砂浆密实饱满.对于墙长大于5m的墙体.采取下图进行拉结处理。 3、构造柱框架填充墙构造柱采取墙体砌筑后现浇。1、墙体砌筑前，先将构造柱位置梁底部砼表面凿后，再进行构造柱钢筋绑扎；将构造柱钢筋绑扎完毕后，再进行墙体砌筑。2、墙体砌筑后，要及时将构造柱马牙
7、槎内残余的砂浆清理彻底，将下部用压力水冲刷干净。3、对于构造柱模板与砌体接触面，要钉设海绵胶条。砼浇筑口要高出梁底部10cm左右。4、构造柱模板支设如下：四、施工注意事项及保证措施1、施工注意事项1）作好基层的清理，将施工主体框架所残余的落地灰清理彻底。砌筑前，要将基层洒水湿润。2）在进行墙拉筋植筋时，要根据砖及砌块模数、分划的皮数杆确定墙拉筋的位置，防止与灰缝错位。3）在拌制砂浆时要控制好砂浆的搅拌时间，保证搅拌均匀。4）在砌筑至梁底时，要作好墙顶与梁底的连接工作。5）墙体砌筑完毕，构造柱马牙槎及其底部要彻底清理干净。6）构造柱及圈梁钢筋的接长要保证搭接长度及焊接长度。7) 每一检验批且不超
8、过250m3砌体的各种类型及强度等级的砂浆，每台搅拌机至少抽检一次。2、质量措施1）严把材料进场关，并作好各种材料的复试工作。2）实行道道程序报验及验收制。3）作好技术交底工作，保证落实到操作工人。五、成品保护措施1、砌体材料运输、装卸过程中严禁抛掷和倾倒。进场后，要按品种、规格分别堆放整齐，作好标识，堆放高度不能超过2m。2、砌体墙上不得放脚手架排木，防止发生事故。3、支完模板后，保持模内清洁，防止掉人砖头、石子、木屑等杂物。4、墙体的拉结钢筋、框架结构柱预留锚固筋及各种预埋件、各种预埋管线等，均要注重保护，严禁任意拆改或损坏。5、砂浆稠度要适宜，砌砖操作、浇筑过梁、构造柱砼时要防止砂浆流淌
9、污染墙面。6、在吊放操作平台脚手架或安装模扳、搬运材料时，防止碰撞已砌筑完成的墙体。9、预留有孔洞的墙面，要用与原墙相同规格和色泽的砖嵌砌严密，不留痕迹。六、安全注意事项1、墙身砌体高度超过地坪1.2m以上，必须及时搭设好脚手架，不准用不稳定的工具或物体在脚手板面上垫高工作。高处操作时要系好安全带，安全带挂靠地点牢固。2、吊运时不得超荷，使用过程中要经常检查，若发现不符合规定者，要及时修理或更换。3、停放搅拌机械的基础要坚实平整，防止地面下沉，造成机械倾倒。4、进入施工现场，要正确穿戴安全防护用品。5、施工现场严禁吸烟，不得酒后作业。6、从砖垛上取砖时，先取高处后取低处，防止垛倒砸人。3、墙高
10、大于4m时，在门洞顶标高处（或没开洞墙高的一半处）设通长圈梁一道，断面为墙厚200，主筋为410，箍筋为8200。4、砌体内的门窗均设砼过梁，过梁遇砼构件时改为现浇。5、洞口宽度900mm时，过梁断面为墙厚200100，配筋为下部筋26,分布筋f6100。6、洞口宽度1200mm时，过梁断面为墙厚200100,配筋为下部筋210,分布筋f6100。7、洞口宽度2000mm时,过梁断面为墙厚200150, 配筋为上部筋2f6,下部筋212,箍筋f6100。8、填充墙沿框架柱每隔500设2f8拉筋，沿墙通长设置。9、填充墙的长度大于5m时，在沿墙长每5m（或该填充墙的中间）加设墙厚180构造柱一个，主筋为4f12，箍筋为f6200。10、圈梁与构造柱中主筋的搭接长度均为49d。
