地下室外墙开裂案例分析.docx

上传人:p** 文档编号:610243 上传时间:2023-12-02 格式:DOCX 页数:7 大小:19.29KB
下载 相关 举报
地下室外墙开裂案例分析.docx_第1页
第1页 / 共7页
地下室外墙开裂案例分析.docx_第2页
第2页 / 共7页
地下室外墙开裂案例分析.docx_第3页
第3页 / 共7页
地下室外墙开裂案例分析.docx_第4页
第4页 / 共7页
地下室外墙开裂案例分析.docx_第5页
第5页 / 共7页
地下室外墙开裂案例分析.docx_第6页
第6页 / 共7页
地下室外墙开裂案例分析.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《地下室外墙开裂案例分析.docx》由会员分享,可在线阅读,更多相关《地下室外墙开裂案例分析.docx(7页珍藏版)》请在第壹文秘上搜索。

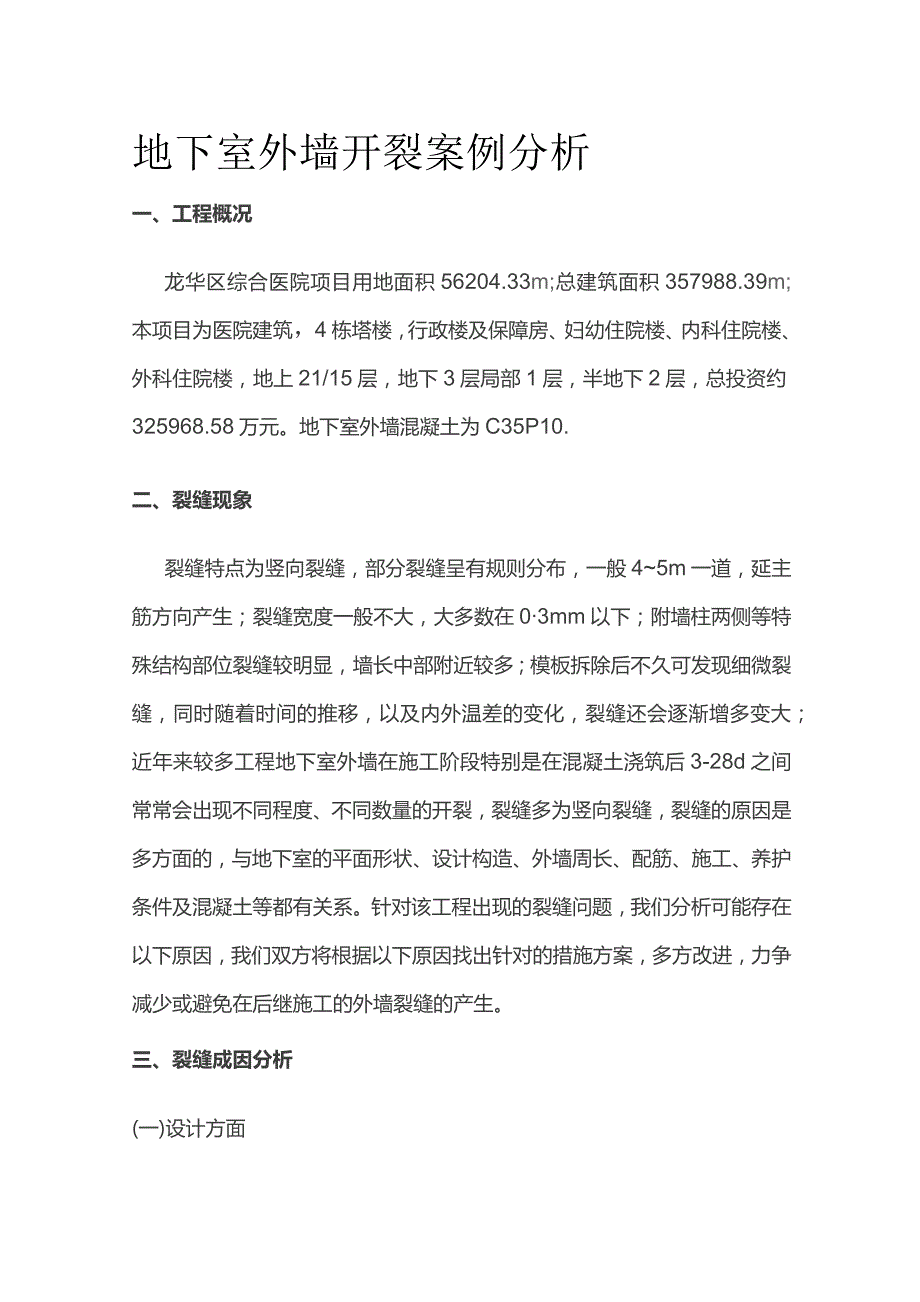

1、地下室外墙开裂案例分析一、工程概况龙华区综合医院项目用地面积56204.33m;总建筑面积357988.39m;本项目为医院建筑,4栋塔楼,行政楼及保障房、妇幼住院楼、内科住院楼、外科住院楼,地上21/15层,地下3层局部1层,半地下2层,总投资约325968.58万元。地下室外墙混凝土为C35P10.二、裂缝现象裂缝特点为竖向裂缝,部分裂缝呈有规则分布,一般45m一道,延主筋方向产生;裂缝宽度一般不大,大多数在03mm以下;附墙柱两侧等特殊结构部位裂缝较明显,墙长中部附近较多;模板拆除后不久可发现细微裂缝,同时随着时间的推移,以及内外温差的变化,裂缝还会逐渐增多变大;近年来较多工程地下室外墙

2、在施工阶段特别是在混凝土浇筑后3-28d之间常常会出现不同程度、不同数量的开裂,裂缝多为竖向裂缝,裂缝的原因是多方面的,与地下室的平面形状、设计构造、外墙周长、配筋、施工、养护条件及混凝土等都有关系。针对该工程出现的裂缝问题,我们分析可能存在以下原因,我们双方将根据以下原因找出针对的措施方案,多方改进,力争减少或避免在后继施工的外墙裂缝的产生。三、裂缝成因分析(一)设计方面1、墙体配筋可能存在不合理的情况。在混凝土中进行细而密的配筋,钢筋将约束混凝土的塑性变形,提高混凝土的抗裂能力,如果钢筋直径过粗,起不到对混凝土的约束作用彳主往产生裂缝。2、膨胀加强带设置可能存在不合理情况。膨胀加强带是施工

3、期间保留的临时性混凝土收缩变形缝,是一种特殊的施工缝,设置膨胀加强带可以取消结构中永久性的伸缩缝,是解决超长混凝土收缩变形的重要措施。如果膨胀加强带设置间距过大,容易引起混凝土开裂。(二)混凝土自身方面地下室外强出现裂缝,从混凝土方面来说主要是混凝土的自身收缩而引起的,其收缩主要有以下几方面:1.塑性收缩裂缝混凝土在初凝前由于水分蒸发,内部水分不断向表面迁移,形成混凝土在塑性阶段体积收缩。一般混凝土的塑性收缩约为1%,坍落度大的混凝土则可达2%当施工时温度高,相对湿度较低时,混凝土内部水分向表面迁移供应不上蒸发量的情况下,表面失水干缩受下面凝土的约束,会出现不规则的塑性收缩裂缝。这种塑性收缩裂

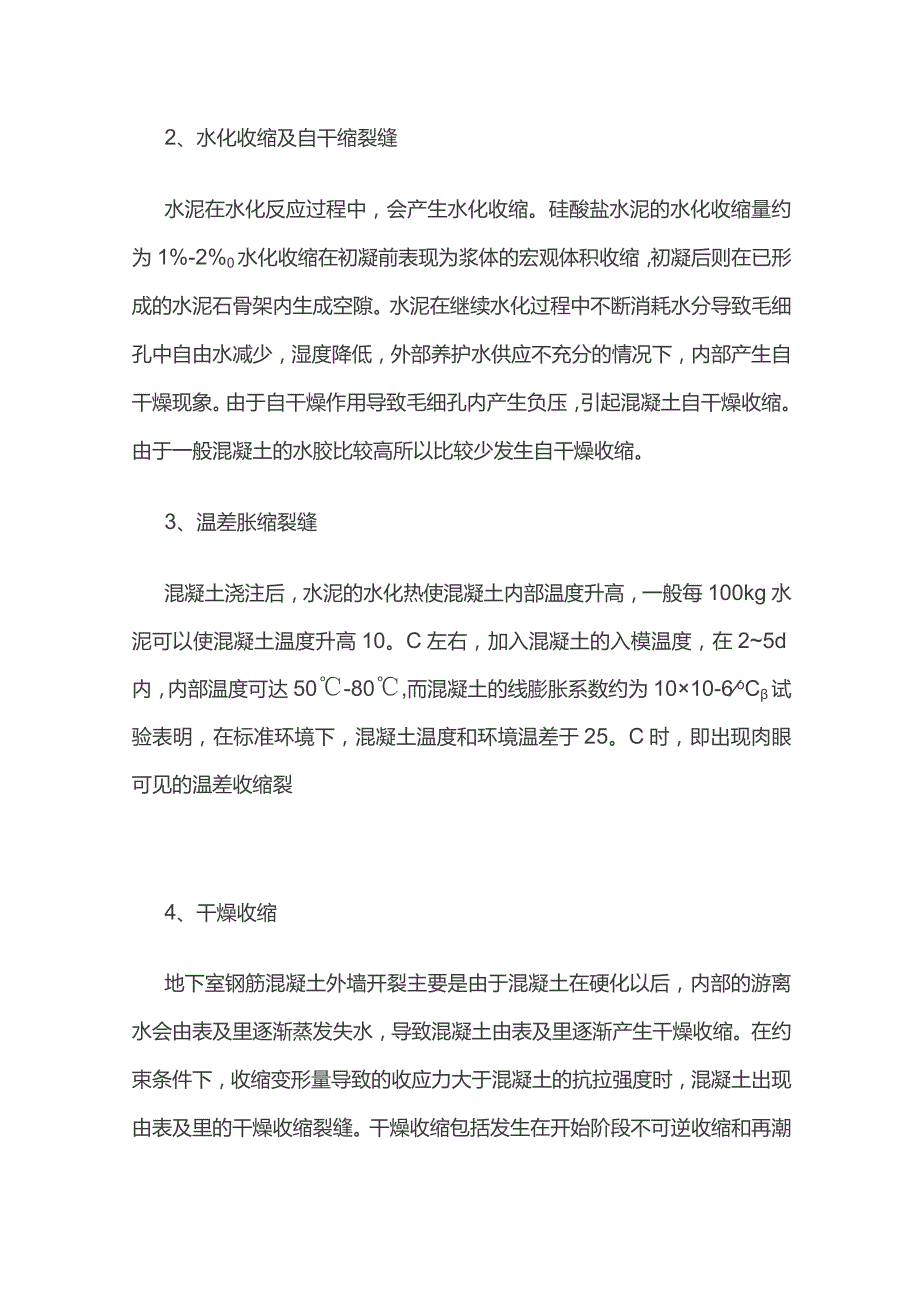

4、缝在混凝土初凝前,二次振捣(压抹)可以愈合,但是如果不及时处理,可能发展为贯通性有害裂缝。2、水化收缩及自干缩裂缝水泥在水化反应过程中,会产生水化收缩。硅酸盐水泥的水化收缩量约为1%-2%0水化收缩在初凝前表现为浆体的宏观体积收缩,初凝后则在已形成的水泥石骨架内生成空隙。水泥在继续水化过程中不断消耗水分导致毛细孔中自由水减少,湿度降低,外部养护水供应不充分的情况下,内部产生自干燥现象。由于自干燥作用导致毛细孔内产生负压,引起混凝土自干燥收缩。由于一般混凝土的水胶比较高所以比较少发生自干燥收缩。3、温差胀缩裂缝混凝土浇注后,水泥的水化热使混凝土内部温度升高,一般每100kg水泥可以使混凝土温度升

5、高10。C左右,加入混凝土的入模温度,在25d内,内部温度可达50-80,而混凝土的线膨胀系数约为1010-6oC试验表明,在标准环境下,混凝土温度和环境温差于25。C时,即出现肉眼可见的温差收缩裂4、干燥收缩地下室钢筋混凝土外墙开裂主要是由于混凝土在硬化以后,内部的游离水会由表及里逐渐蒸发失水,导致混凝土由表及里逐渐产生干燥收缩。在约束条件下,收缩变形量导致的收应力大于混凝土的抗拉强度时,混凝土出现由表及里的干燥收缩裂缝。干燥收缩包括发生在开始阶段不可逆收缩和再潮湿后的体积膨胀,后期干燥时发生的可逆收缩。影响混凝土干燥缩的因素有:水灰比、水化程度、养护温度、含水量、水泥含量、构件厚度与体积和

6、表面积之比、相对湿度、干燥速率、干燥时间等,而地下室外墙拆模后(一般为23d),虽然进行浇水养护,但由于受到现场条件的限制,不可能做恒温恒湿进行养护,而只能采用浇水进行养护,因此混凝土外墙的干燥及收缩在所难免。同时由于地下室外墙混凝土体积和表面积之比较小(厚度较小),从而导致干燥速度快、时间短;通过观察发现,地下室外墙混凝土收缩开裂大多数均发生在浇筑后的15d内,裂缝主要集中在墙高1/2处向上下扩展,根部及顶部几乎没有。沿墙长每23m一道。(三)施工方面1、养护可能不当。混凝土早期失水,造成混凝土干缩裂缝;忽视补偿收缩混凝土的养护;冬季混凝土养护保温、保湿、测温不当。导致混凝土内外温差超过标准

7、要求,而导致混凝土温差胀缩裂缝2、拆模时间过早。一方面造成墙体不能带模养护,形成干缩裂缝;另一方面,由于拆模过早,扰动穿墙螺栓,使得穿墙螺栓处形成渗漏。3、混凝土浇筑方法不当,上返梁浇筑方法不当;竖向、水平结构同时浇筑时,连接部位浇筑不当;钢筋密集及预留管道部位振捣不密实。4、钢筋处理不当。扎丝接触模板;迎水面保护层不够;钢筋直接接触垫层。四、外墙裂缝的预防措施地下室外墙裂健的控制,主要从设计、混凝土配合比优化、施工三方面来考虑。单从混凝土配合比来说,主要措施是尽可能的减少混凝土的收缩,我们将在后期采取以下措施尽可能减少混凝土的收缩。1.水泥。减少收缩宜用低水化热、铝酸三钙含量较低、细度不过细

8、,矿渣含量不过多的水泥。施工使用的水泥为冀东P.O42.5R水泥,该水泥为早强型水泥,早期强度较高,比较实用冬季施工的混凝土,但可能不太适用于该工程的超长,较厚的地下室外墙施工,我们将在后期将水泥换为Pe042.5水泥,普通硅酸盐水泥早期强度相对较低,细度也相对合理,可有效减少由于水泥水化而产生的收缩。2、砂、石。宜用中、粗砂,含泥量不大于2%;宜用粒径较大的连续级配、级配良好、含泥量不大1%的碎石或卵石。我们将在后期增加山碎石的用量,并严格控制砂、石含泥量。3、掺用粉煤灰替代部分水泥,以降低水泥水化热温升。实践证明,每降低10kg水泥用量,水泥水化热将减少I0C0在冬季施工混凝土配合比水泥用

9、量较高,而粉煤灰的用量较低,这不利于混凝土的体积稳定性,在常温施工后我们将调整混凝土配合比,可较大幅度的降低水泥用量,提高掺合料的用量,减少混凝土的早期收缩。4、与施H单位沟通协商,在保证施工的情况下竟可能的降低混凝土的坍落度及砂率,可有效减少混凝土的塑性收缩。5、在常温施工时我单位将掺加缓凝型减水剂,减少混凝土用水量,同时延缓混凝土的早期水化,较少温差裂缝的产生。(三)施工方面建议1.钢筋的间距、尺寸、保护的厚度要严格按设计和规范要求加以控制,外墙内外层钢筋之间用方箍加以支撑,纵横向钢筋采用每点绑扎。2、严格控制混凝土施工质量,尽量降低不均匀性。除控制混凝土制备和运输中的质量外,还要注意混凝土浇筑时防止离析、振捣密实以免墙内出现薄弱面而产生裂缝。混凝土浇筑时,布料厚度控制在60cm左右,下料高度不超过3m,振动时要快插慢拔,暗柱和暗梁处仔细振捣;3、根据测温记录和气象预报确定拆模时间,保证混凝土内外温差不超过25,温度陡降不超过10,拆模后应注意覆盖和及时养护。4、外墙混凝土的养护。外墙拆模时间不宜过早(适当延长拆模时间),可采用带模浇水养护。模板拆除之后,可在墙体顶部架设喷淋管与墙体螺栓扎牢丸持续浇水养护,养护时间不少于14do模板拆除后,也可在墙两侧覆挂麻袋或草帘等覆盖物,连续喷水养护。及时做好施工防水层和土方回填,以利于混凝土后期强度增长,对混凝土抗裂大有好处。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 设计及方案

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
