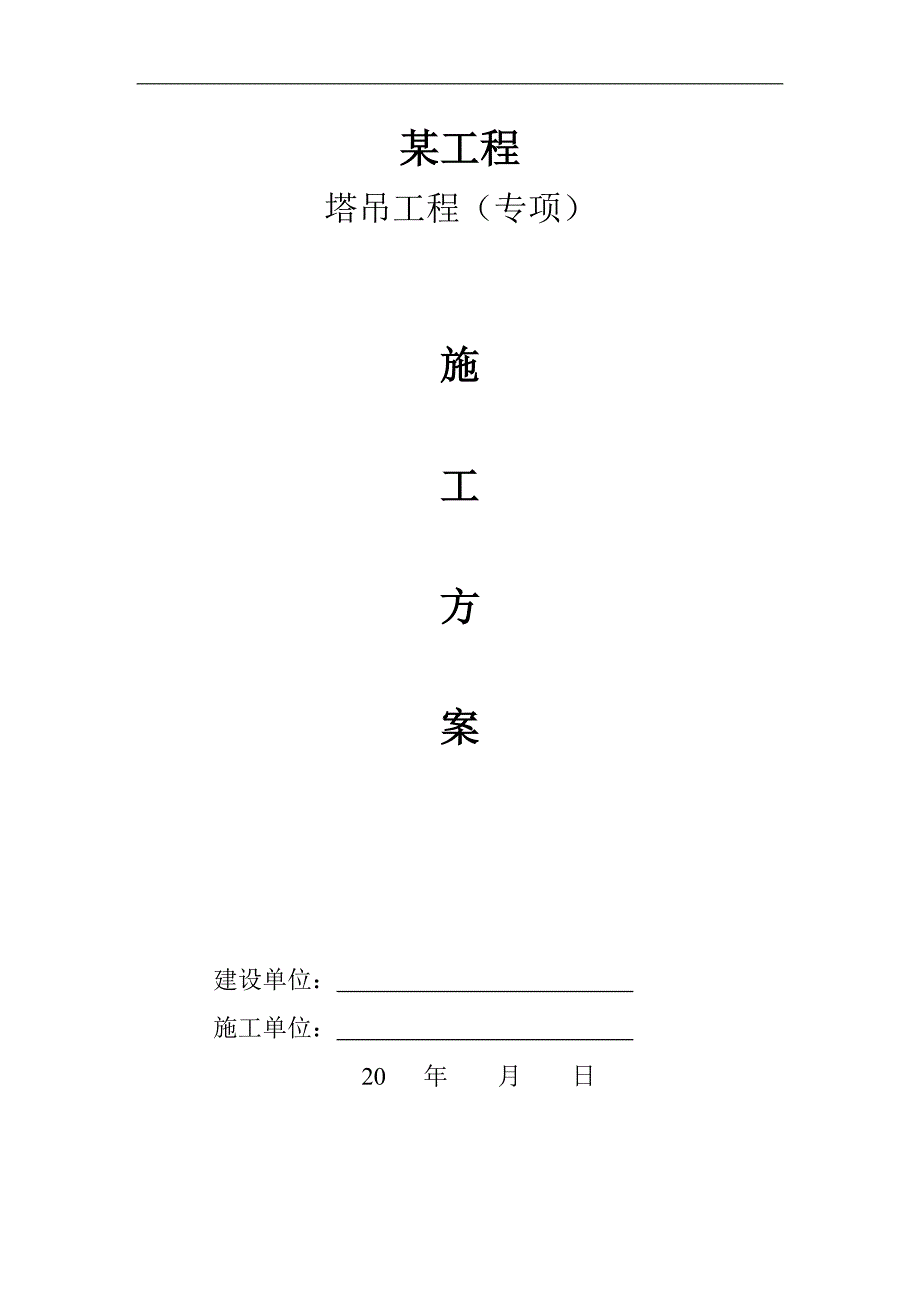

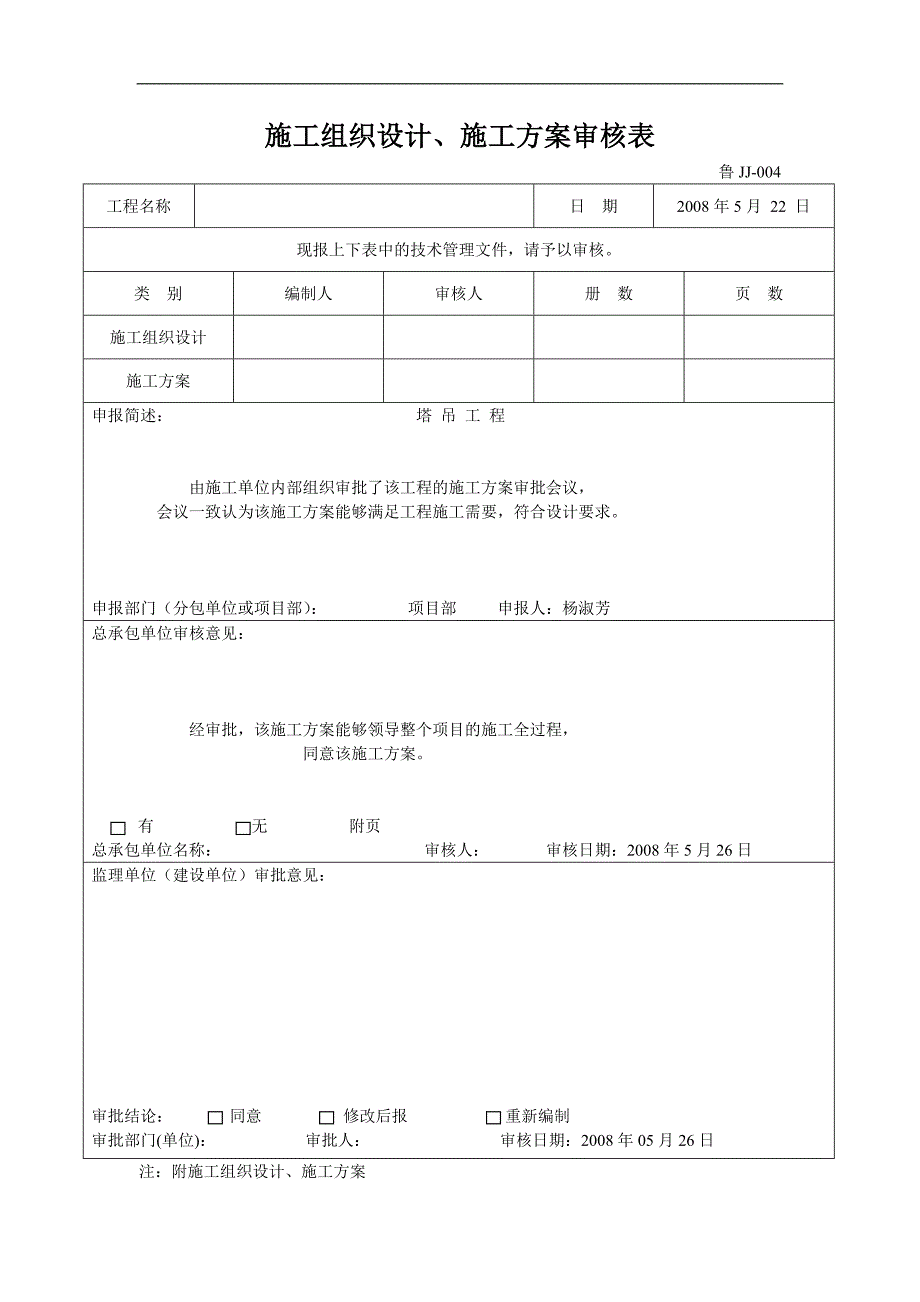

1、某工程塔吊工程（专项）施工方案建设单位： 施工单位： 20 年 月 日施工组织设计、施工方案审核表鲁JJ-004工程名称日 期2008年5月 22 日现报上下表中的技术管理文件，请予以审核。类 别编制人审核人册 数页 数施工组织设计施工方案 申报简述： 塔 吊 工 程由施工单位内部组织审批了该工程的施工方案审批会议，会议一致认为该施工方案能够满足工程施工需要，符合设计要求。申报部门（分包单位或项目部）： 项目部 申报人：杨淑芳总承包单位审核意见：经审批，该施工方案能够领导整个项目的施工全过程，同意该施工方案。有 无 附页总承包单位名称： 审核人： 审核日期：2008年5月26日监理单位（建设单

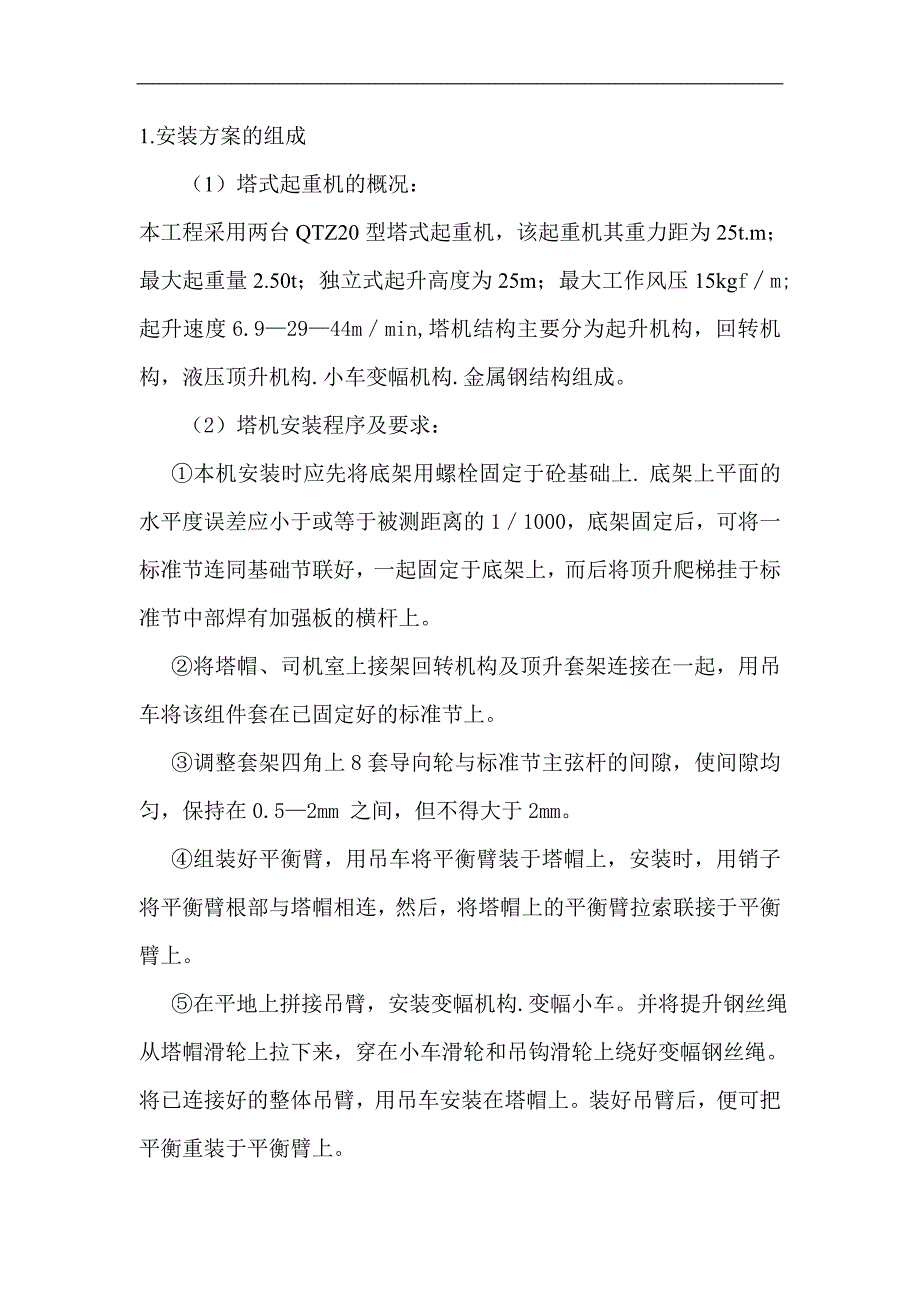

2、位）审批意见：审批结论： 同意 修改后报 重新编制审批部门(单位)： 审批人： 审核日期：2008年05月26日注：附施工组织设计、施工方案1.安装方案的组成（1）塔式起重机的概况：本工程采用两台QTZ20型塔式起重机，该起重机其重力距为25t.m；最大起重量2.50t；独立式起升高度为25m；最大工作风压15kgfm;起升速度6.92944mmin,塔机结构主要分为起升机构，回转机构，液压顶升机构.小车变幅机构.金属钢结构组成。（2）塔机安装程序及要求： 本机安装时应先将底架用螺栓固定于砼基础上. 底架上平面的水平度误差应小于或等于被测距离的11000，底架固定后，可将一标准节连同基础节联好
3、，一起固定于底架上，而后将顶升爬梯挂于标准节中部焊有加强板的横杆上。 将塔帽、司机室上接架回转机构及顶升套架连接在一起，用吊车将该组件套在已固定好的标准节上。 调整套架四角上8套导向轮与标准节主弦杆的间隙，使间隙均匀，保持在0.52mm 之间，但不得大于2mm。 组装好平衡臂，用吊车将平衡臂装于塔帽上，安装时，用销子将平衡臂根部与塔帽相连，然后，将塔帽上的平衡臂拉索联接于平衡臂上。 在平地上拼接吊臂，安装变幅机构.变幅小车。并将提升钢丝绳从塔帽滑轮上拉下来，穿在小车滑轮和吊钩滑轮上绕好变幅钢丝绳。将已连接好的整体吊臂，用吊车安装在塔帽上。装好吊臂后，便可把平衡重装于平衡臂上。（3）塔机顶升加高
4、程序及要求： 在塔机顶升加节前，可先把提升滑轮组的钢丝绳绕好。顶升加节时，事先在套架牵引机构梁上吊一标准节，在吊臂10米左右处吊一标准节以调整起重机前后方向的平衡。 操纵换向阀，使油缸杆伸出，油缸头部插入爬梯的顶升爪内。待套架升起100mm左右时，查看套架上8套导向轮的间隙是否均匀，不均匀时，开动走变幅机构，调整吊臂上标准节的距离来调整其间隙，使其均匀。间隙均匀后，可继续顶升，直至套架上的担爪能伸入爬梯上的横梁为止。这时使担爪伸入并吃上力。收回油缸杆，使油缸杆头部伸入爬梯上的第二个顶升爪内，油缸杆吃力，抽回套架上的担爪。担爪抽回后，油缸可进入正常顶升，直至使担爪进入爬梯上的第二个横梁，此时可使
5、游缸微降，使油缸和担爪同时吃力，然后将标准节用人力引入套架内。标准节引入套架后，使油缸微起，抽回担爪，而后下降油缸，使引入的标准节就位于下端的固定标准节上。继续下降油缸，使套架就位于引入的标准节上，将牵引机构吊钩从引入的标准节上退出，套架落实后，即可用螺栓将引入标准节同原固定标准节紧紧连接在一起。重复上述内容直至需要的高度。 （4）装塔工作中的注意事项 塔机起吊安装，应清除覆盖在构件上的浮物，检查起吊构件是否平衡，吊具吊索安全系数应大于6倍以上。升高就位时，缓慢前进，禁止撞击，当拉索栓接好后，配合安装汽车吊吊钩下降应缓慢进行，禁止快速下降，使臂架重量临时全部给拉杆承受。按装上回转塔吊，应将平衡
6、臂装好，随即必须将吊臂装好才能休息，不可使塔身单向受力时间过长。液压顶升前，对钢结构及液压系统进行检查，发现钢结构有脱焊、裂缝等损伤或液压系统有泄露，必须停机整修后方可再进行安装。对高强螺栓连接时要注意安全，如因拧紧力矩较大需二人配合时，配合者应手掌平托工具以免受伤害。作业人员必须听从指挥，如有更好的方法和建议，必须得到现场的施工和技术负责人同意后方可实施，不得擅自做主和更改施工方案。 顶升完毕，应检查电源是否切断，左右操纵杆要退回中间零位，各分段螺栓禁固，有抗扭支撑的，必须按规定加装后方可验收使用。 安装时务必将各部件的栏杆、平台、扶杆、护圈等安全防护零件装齐。 高空作业装配，必须栓好拉升后
7、方可起吊。（5）安全技术措施： 现场施工技术负责人应对塔吊作全面检查，对安装区域安全防护作全面检查，组织所有安装人员学习案安装方案；塔吊司机对塔吊各部机械构件作全面检查；电工对电路、操作、控制、制动系统作全面检查；吊装指挥对已准备的机具、操作、绳索、卸扣、绳卡等作全面检查。 参与作业的人员必须持证上岗，进入施工现场必须遵守施工现场各项安全规章制度。 统一指挥、统一联络信号、合理分工，负责到人。 及时收听气象预报，如突遇四级以上风及大雨时停止作业，并作好应急防范措施。 进入现场戴好安全帽，在2m以上高空必须正确使用经实验合格的安全带；一律穿胶底防滑鞋和工作服上岗。 严禁无防护上下立体交叉作业，严
8、禁酒后上岗，高温天气做好防暑降温工作，夜间作业必须有足够的照明。 其重臂下禁止站人。 所有工作人员不得擅自按动按纽或拨动开关等。 安装作业区域和四周布置二道警戒线，安全防护左右各20米，挂起示警牌，严禁任何人进入作业区域或在四周围观。现场安全监督员全权负责安装区域的安全监护工作。 顶升作业要有专人指挥，电源，液压系统要有专人操控。塔机试运转及使用前要有使用技术交底，并组织塔机驾驶员学习起重机械安全规程，经抽检合格后方可上岗。2.补充方案的组成 （1）工程概况：本工程位于烟台市幸福四村，结构均为框架结构。 （2）装机前的准备工作：塔机安装必须要同时保证塔机能安全拆卸，拟定装塔机时间为月 日，使用时间为 天。塔机基础已按设计施工完毕，经有关人员验收合格，并做好隐蔽工程验收记录。塔吊基础土壤乘载力要达到1216t,基础周围土方按要求回填并夯实平整，严禁开挖。安装前向所有安装人员进行全面技术交底。安装场地平整，通道已修好。根据塔机各组件重量合理选用吊车。确定塔机臂杆指向，并在塔机安装位置图中标柱。零配件已全部到场。按规定架设专用电箱，作好装塔前的技术检查工作。（3）安装人员组织网络 确定各分项负责人，如技术负责人： ，施工负责人： ，安全负责人： 。并要求各分项负责人懂塔机工作原理、结构性能、熟悉安装工作过程，并全面掌握塔吊技术，懂管理，有一定的指挥才能。
