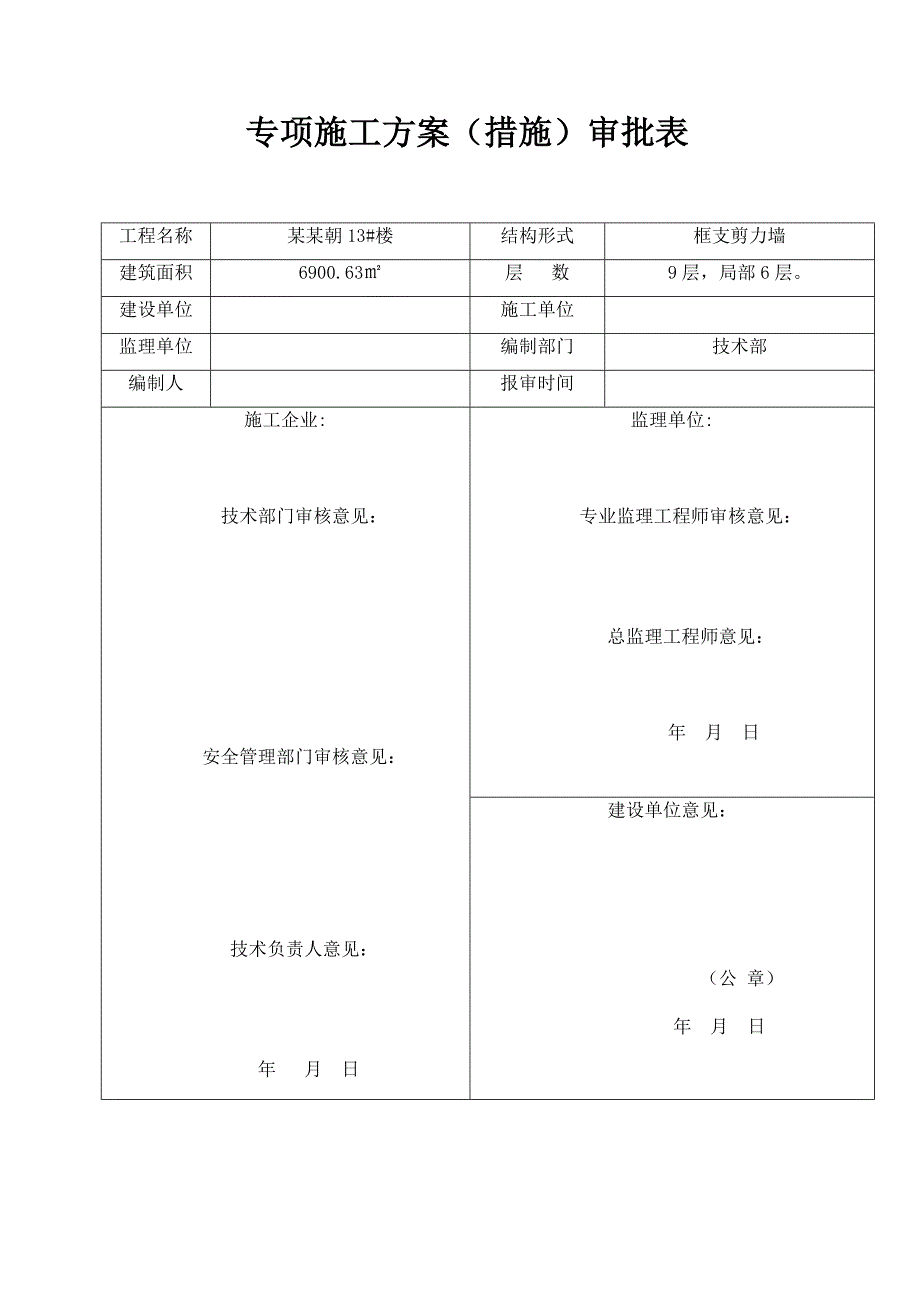

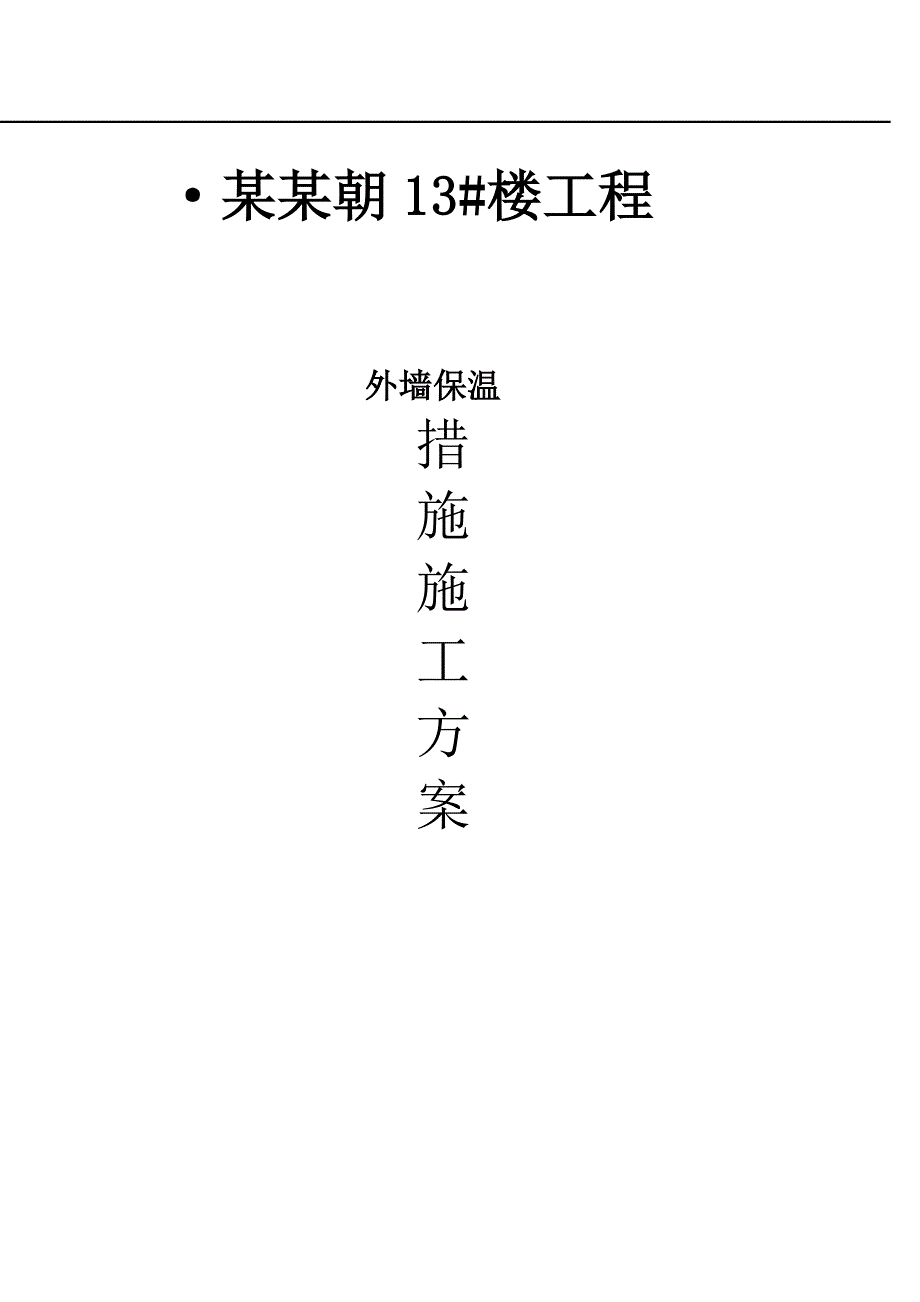

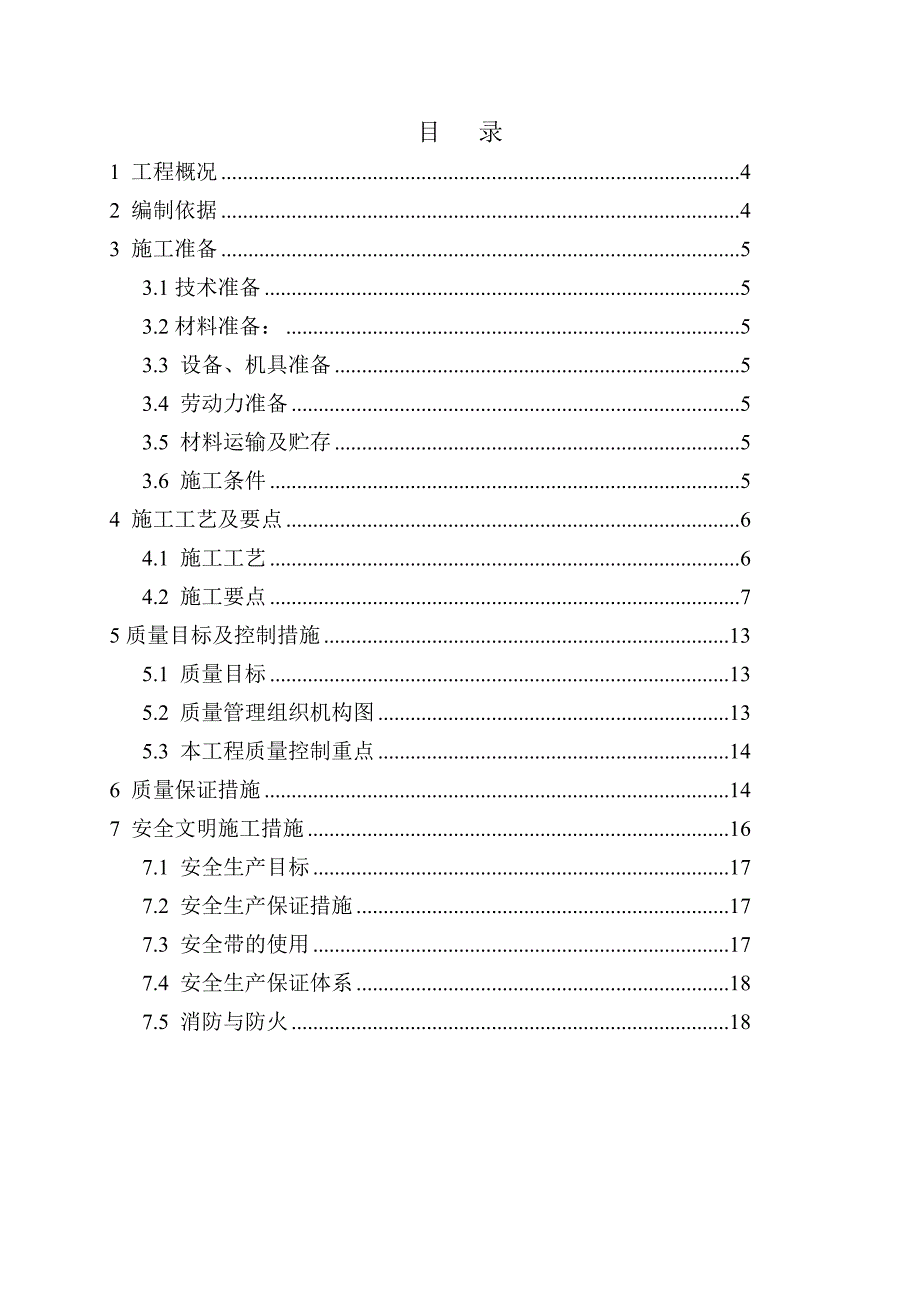

1、 某某朝13#楼工程 外墙保温 措 施 施 工 方 案 专项施工方案（措施）审批表工程名称某某朝13#楼结构形式框支剪力墙建筑面积6900.63层 数9层，局部6层。建设单位 施工单位 监理单位 编制部门技术部编制人 报审时间施工企业:技术部门审核意见：安全管理部门审核意见：技术负责人意见： 年 月 日监理单位:专业监理工程师审核意见：总监理工程师意见： 年 月 日建设单位意见： （公 章） 年 月 日目 录1 工程概况42 编制依据43 施工准备53.1技术准备53.2材料准备：53.3 设备、机具准备53.4 劳动力准备53.5 材料运输及贮存53.6 施工条件54 施工工艺及要点64.1
2、 施工工艺64.2 施工要点75质量目标及控制措施135.1 质量目标135.2 质量管理组织机构图135.3 本工程质量控制重点146 质量保证措施147 安全文明施工措施167.1 安全生产目标177.2 安全生产保证措施177.3 安全带的使用177.4 安全生产保证体系187.5 消防与防火181 工程概况本工程为某某朝13#楼工程，本工程室内地坪0.0000标高相当于绝对高程22.20m，建筑面积为6900.63，13#楼地上为9层，局部为6层，地下2层，标准层高位2800mm，地下每层高为3900mm，阁楼高为2100mm，室内外高差1200mm，建筑高度为28.5m。建设地点位于
3、锦州市凌河区南京路与贵州街间，建设单位为锦州辉瑞房地产开发有限公司，13#楼为住宅楼可居住户居民48户，抗震设防烈度为6度，建筑设计使用年限为50年3类，结构为框支剪力墙结构。地上耐火等级为一级，地下耐火等级为一级。屋面防水等级为I级，地下防水等级为I级，防水等级为P6，平屋面防水材料为SBS改性沥青防水卷材33mm，坡屋面防水为33mm厚SBS改性沥青油毡瓦，0以上为非粘土空心砖砌块，0以下为MU10非粘土烧结砖，M5水泥砂浆砌筑。外窗采用65系列型材单框中空塑钢内平开窗，外墙保温用100厚苯板保温，屋面采用100厚苯板保温，地下室顶板采用80厚岩棉保温板，燃烧性能为B1级，每单元有一部电梯
4、，建筑物体系系数为S0.260.3。建 设 单 位 监 理 单 位 设 计 单 位 勘 察 单 位 施 工 单 位 2 编制依据1 本工程施工图纸、施工组织设计及相关施工文件；2 建筑图纸说明；3 辽宁省省外墙外保温应用技术规程J11135-2013；4 2013年9月7日关于进一步加强建筑外墙外保温工程管理的通知5 中建管质字20132号文关于进一步加强住宅工程质量通病治理工作的通知 6 中建管字201349号文关于进一步加强建筑外墙外保温工程质量管理的通知 。7 公司质量、环境、安全卫生认证体系文件及有关管理规定。3施工准备3.1技术准备了解施工工艺，参阅有关图纸及施工方案，了解材料特性，
5、对技术质量施工相关人员做技术交底和专业培训。3.2材料准备：3.2.1保温材料聚苯板的性能符合绝热用模塑聚苯乙烯泡沫塑料GB/T10801.1标准的规定。3.2.2 EPS板的主规格为600mm600100mm，600mm60030mm，3.2. 3 粘结砂浆；用于将保温板固定到基层墙体上的粘结材料，3.2. 4 耐碱玻纤网格布除应符合标准耐碱玻璃纤维网布JC/T841的要求外，3.2. 5 抹面胶浆3.2. 6锚栓金属螺钉应采用经过表面防锈处理的金属制成，塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯制成。单个锚栓抗拉承载力标准值不小于0.3kN，且应进行拉拔力现场试验。3.2.
6、7其他材料：塑料滴水线，伸缩分隔缝材料，PVC塑料护角。3.3 设备、机具准备电锤、板锯、靠尺、水平校正器材、墨斗、线坠、抹灰工具、电动搅拌器、检测工具等。3.4 劳动力准备保温板安装、抹灰工、辅助工比例为1：4：2（此项视实际情况商定）。3.5 材料运输及贮存1 外保温系统材料均应在带有完整标识的情况下，同出厂检验报告和型式检验报告等质量证明文件到现场验收，并按照规定进行取样复试，合格后方可使用。2 材料进场后，应贮存在通风、干燥、平整场所，避免太阳直晒，远离火源，不能与化学物品接触，且不宜长期存放，最低贮存温度为4，最高贮存温度为32。3.6 施工条件1 本工程为剪力墙结构，局部抹灰找平，
7、基层墙体应符合混凝土结构工程施工质量验收规范GB50204-2013和砌体工程施工质量验收规范GB50203-2013的要求，且必须经过甲方及监理验收合格，墙面的平整度、垂直度应达到规范及甲方要求标准，屋面防水、保温及防护层完工后方可施工。2 门窗洞口经过验收，尺寸位置达到设计和质量要求，门窗框及墙身上各种进户管线、落水管支架、预埋铁件等按设计安装完毕。3 施工期间以及完工后24h内，基层及环境空气温度不应低于5。在5级以上大风天气和雨天不得施工。4 施工工艺及要点4.1 施工工艺材料准备施工流程见下图。翻包部位粘贴网格布配制胶粘剂基层墙体处理工具准备弹线粘贴聚苯板做装饰线条保温板缝清理嵌缝聚
8、苯板打磨找平安装锚栓配置抹面胶浆特殊部位处理涂抹面胶浆铺设加强网布、标准网布、门窗口网布、起端终端部位翻包网布铺设网格布涂抹面胶浆表面找平修补检验4.2 施工要点1.基层墙体处理应符合下列要求1.1基层表面应清洁，无油污、蜡、脱模剂、憎水剂、涂料、风化物、污垢、霜、泥土等其他妨碍粘结的材料。必要时可用高压水冲洗、化学清洗、打磨、喷砂等方法清除污物和涂料。1.2基层应坚实平整，表面平整度不大于5mm。局部凸起、空鼓、疏松和有妨碍粘结的污染物应剔除2.胶粘剂配制应符合以下要求：2.1胶粘剂的配制应严格按规定的和制作工艺在现场进行。2.2根据生产厂使用说明书提供的配合比配制，专人负责，严格计量，机械
9、搅拌，确保搅拌均匀。拌好的胶粘剂在静停10分钟后还需二次搅拌才能使用。配好的料注意防晒避风，以免水分蒸发过快。一次配制量应在可操作时间内完成。粘接砂浆与水的比例约为4.5：1（重量比）。3.粘贴聚苯板应符合以下要求：3.1聚苯板的切割应采用刀、锯切割成型，标准面板尺寸为600mm600mm，大小面应垂直。3.2粘贴聚苯板前，应按平整度和垂直度要求挂线；并进行系统的起端和终端的翻包或包边施工。见下图：3.3聚苯板粘贴采用条粘法，粘结胶浆的涂抹面积与聚苯板的面积之比不得少于80%，粘贴在墙面上时胶粘剂压实厚度应控制在35mm，贴好后应立即刮除板缝和板侧面残留的胶粘剂。3.3.1条粘法：用专用锯齿抹
10、子，在整个聚苯板背面涂胶浆，保持抹子和板面成45角，紧贴板并刮除锯齿间多余的胶浆，使板面形成若干条宽度10mm，厚度10mm，中心距为10mm的胶浆带，3.3.2胶粘剂应涂抹在聚苯板上，而不是涂抹在基层上，涂胶点应按面积均布，板的侧边不得涂胶。3.3.3聚苯板涂胶后应及时粘贴，粘贴时应轻揉滑动就位，均匀挤压聚苯板，不得局部用力按压，随时用2m靠尺检查平整度和垂直度，聚苯板对头缝应挤紧，并与相邻板齐平，胶粘剂的压实厚度宜控制在35mm，贴好后应立即刮除板缝和板侧面残留的胶粘剂。聚苯板板间缝隙超出2应采用聚氨酯发泡材料和聚苯板填缝，板间高差不得大于1mm，否则应打磨平整。3.3.4聚苯板应由勒脚部
11、位开始，自下而上，沿水平方向铺设粘贴，竖缝应逐行错缝1/2板长，在墙角处应交错互锁，并应保证墙角垂直度。见下图：3.3.5门窗口内壁面贴聚苯板，其厚度视门窗框与洞口间隙大小定，一般不宜小于20mm。3.3.6锚栓的安装：3.3.6.1 保温板锚固件数量、位置、锚固深度和拉拔力应符合设计要求。后置锚固件应设计要求安装，锚栓的有效锚固深度在混凝土墙中，保温板不得小于25mm，在砌体墙中均不得小于50mm，且单个锚栓抗拉承载力标准值不小于0.30kN。4.耐碱玻纤网布的铺设应符合以下要求：4.1涂抹面胶浆前，应先检查聚苯板是否干燥，表面是否平整，并去除板面有害物质、杂质或表面变质部分。4.2标准网的
12、铺设，用抹子在聚苯板表面均匀涂抹一道厚度为23mm的抹面胶浆（面积略大于一块网格布范围），立即将玻纤网压入胶浆中，待胶浆干硬至可碰触时，再抹上第二道抹面胶浆，直至全部玻纤网，使玻纤网处于两道胶浆中的中间位置，抹面胶浆的总厚度为35mm。4.3玻纤网的铺设应自上而下，沿外墙一道一道铺设。4.4铺设玻纤网应注意以下几点：4.4.1不得在雨中铺设玻纤网；4.4.2标准网间应互相搭接100mm，分段施工时应预留搭接长度，加强网间须对接，其对接处应紧密对接；4.4.3在阳角部位，加设PVC护角（同4.3做法），标准网应是连续的，并从每边双向绕角后包墙的宽度不小于200mm，PVC护角应与网格布对接布置；
13、4.4.4铺设玻纤网时，玻纤网的弯曲面朝向墙面，并从中央向四周用抹子抹平，直至玻纤网完全嵌入抹面胶浆内。若有裸露的玻纤网，应再抹适量的抹面胶浆进行修补；4.4.5抹面胶浆和玻纤网铺设完毕后，不得挠动，静置养护不少于24h，才可进行下一道工序的施工。在寒冷潮湿气候条件下，还应适当延长养护时间；4.4.6对已经完工的部分，应采取适当保护措施，避免雨水的渗透和冲刷。4.4.7翻包标准网施工步骤：4.4.7.1裁剪窄幅标准网，长度由需翻包的墙体部位尺寸而定；4.4.7.2在基层墙体上所有洞口周边及系统起、终端处，涂抹宽度100mm，厚度约为2mm胶粘剂；4.4.7.3将窄幅标准网的一端100mm压入胶粘剂内，余下的另一端甩出备用，并保持清洁；4.4.7.4将聚苯板的背面涂抹好胶粘剂，将其压在墙上，然后用抹子轻轻拍击。使其与墙面粘贴牢固；4.4.7.5将翻包部位的聚苯板的正面和侧面，均涂抹上抹面胶浆，将预先甩出的窄幅标准网沿板厚翻包，并压入抹面胶浆内，当需要铺设加强网时，则应先铺设加强网，再将翻包标准网压在加强网之上。5.装饰线条的安装5.1装饰线条应采用与墙体保温材料性能相同的聚苯板；5.2装饰线条凸出墙面时，应在保温用聚苯板粘贴完毕后，按设计要求用墨线弹出装饰件具体
