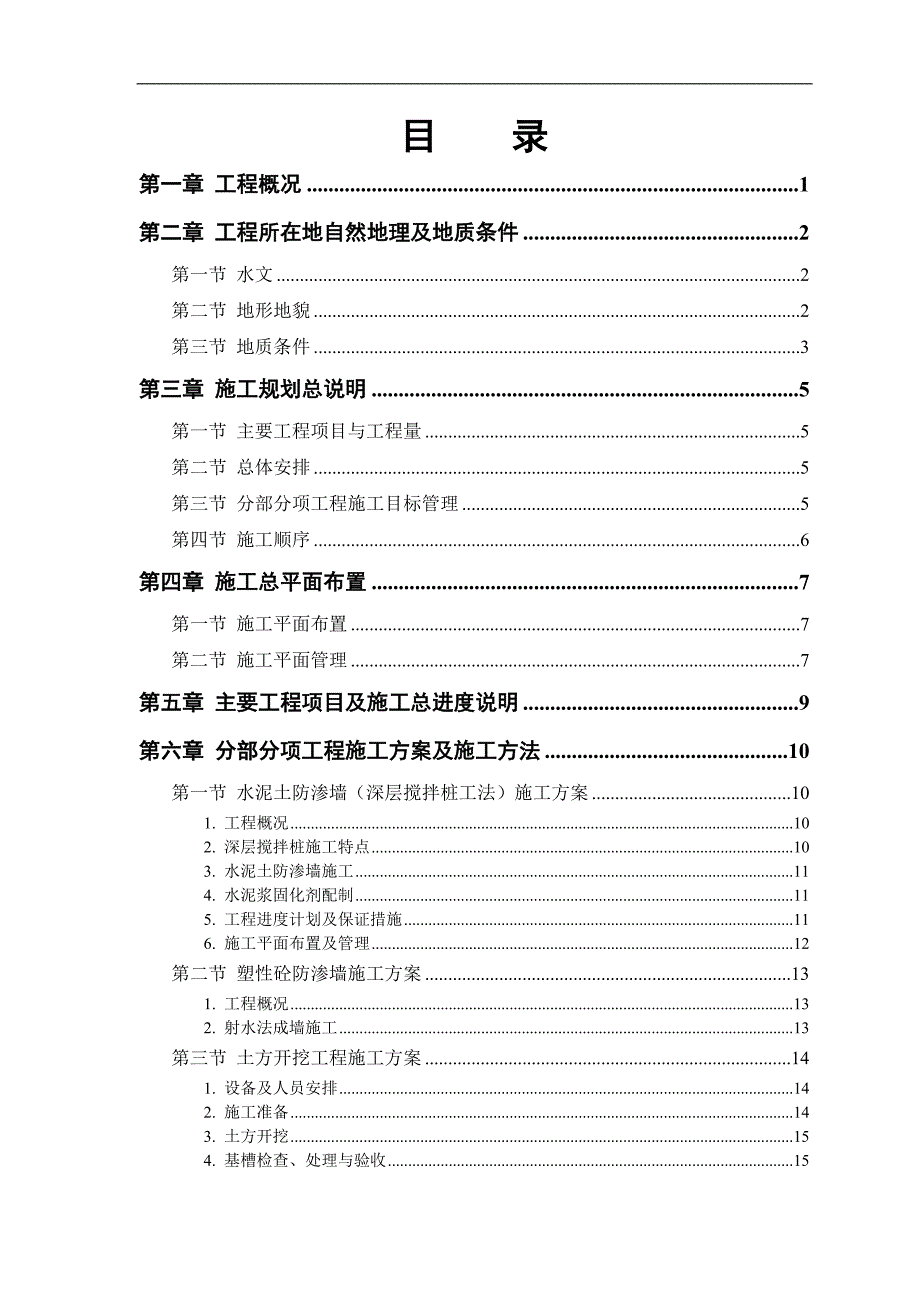

1、目 录第一章 工程概况1第二章 工程所在地自然地理及地质条件2第一节 水文2第二节 地形地貌2第三节 地质条件3第三章 施工规划总说明5第一节 主要工程项目与工程量5第二节 总体安排5第三节 分部分项工程施工目标管理5第四节 施工顺序6第四章 施工总平面布置7第一节 施工平面布置7第二节 施工平面管理7第五章 主要工程项目及施工总进度说明9第六章 分部分项工程施工方案及施工方法10第一节 水泥土防渗墙（深层搅拌桩工法）施工方案101. 工程概况102. 深层搅拌桩施工特点103. 水泥土防渗墙施工114. 水泥浆固化剂配制115. 工程进度计划及保证措施116. 施工平面布置及管理12第二节

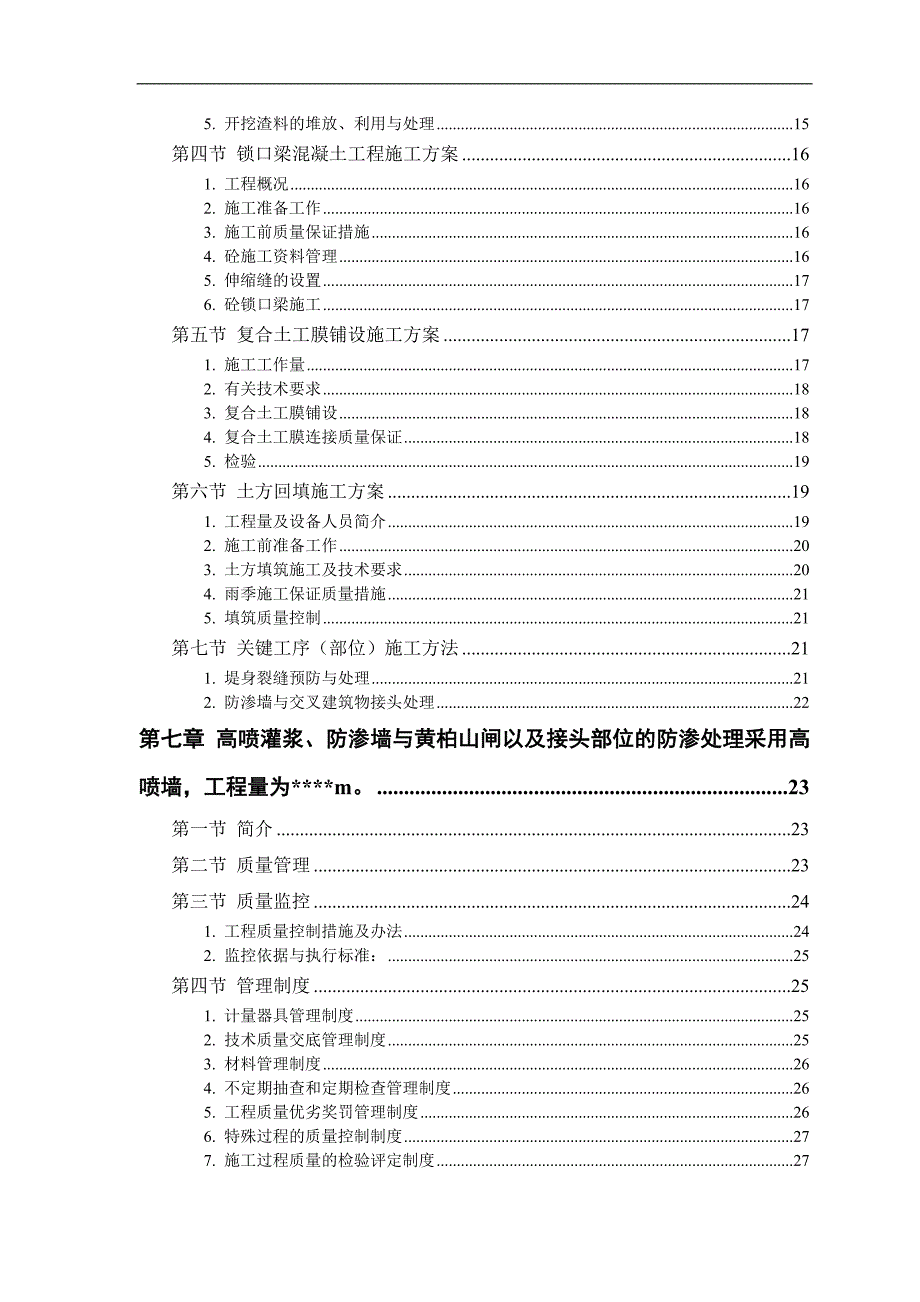

2、塑性砼防渗墙施工方案131. 工程概况132. 射水法成墙施工13第三节 土方开挖工程施工方案141. 设备及人员安排142. 施工准备143. 土方开挖154. 基槽检查、处理与验收155. 开挖渣料的堆放、利用与处理15第四节 锁口梁混凝土工程施工方案161. 工程概况162. 施工准备工作163. 施工前质量保证措施164. 砼施工资料管理165. 伸缩缝的设置176. 砼锁口梁施工17第五节 复合土工膜铺设施工方案171. 施工工作量172. 有关技术要求183. 复合土工膜铺设184. 复合土工膜连接质量保证185. 检验19第六节 土方回填施工方案191. 工程量及设备人员简介19
3、2. 施工前准备工作203. 土方填筑施工及技术要求204. 雨季施工保证质量措施215. 填筑质量控制21第七节 关键工序（部位）施工方法211. 堤身裂缝预防与处理212. 防渗墙与交叉建筑物接头处理22第七章 高喷灌浆、防渗墙与黄柏山闸以及接头部位的防渗处理采用高喷墙，工程量为*m。23第一节 简介23第二节 质量管理23第三节 质量监控241. 工程质量控制措施及办法242. 监控依据与执行标准：25第四节 管理制度251. 计量器具管理制度252. 技术质量交底管理制度253. 材料管理制度264. 不定期抽查和定期检查管理制度265. 工程质量优劣奖罚管理制度266. 特殊过程的质

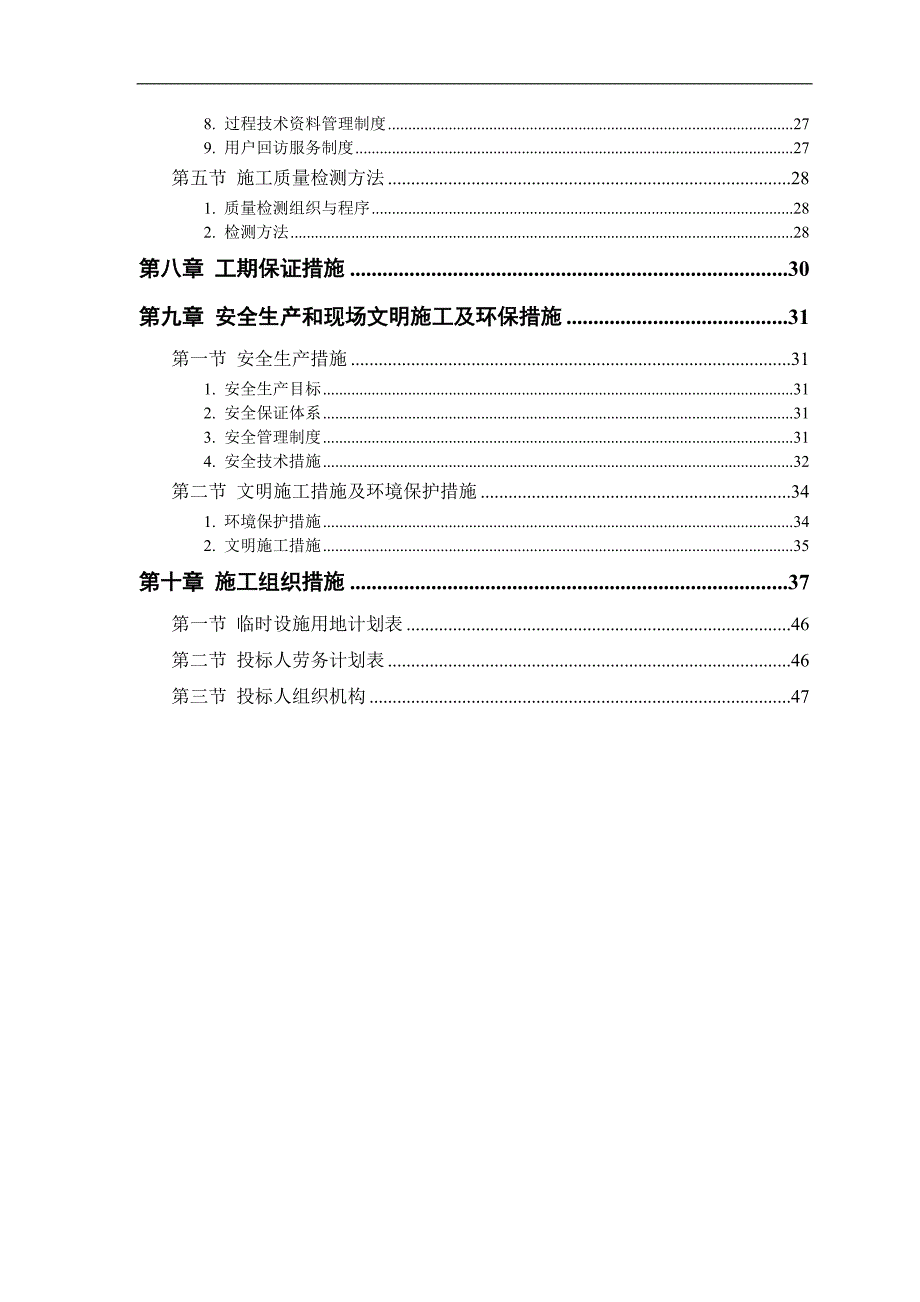

4、量控制制度277. 施工过程质量的检验评定制度278. 过程技术资料管理制度279. 用户回访服务制度27第五节 施工质量检测方法281. 质量检测组织与程序282. 检测方法28第八章 工期保证措施30第九章 安全生产和现场文明施工及环保措施31第一节 安全生产措施311. 安全生产目标312. 安全保证体系313. 安全管理制度314. 安全技术措施32第二节 文明施工措施及环境保护措施341. 环境保护措施342. 文明施工措施35第十章 施工组织措施37第一节 临时设施用地计划表46第二节 投标人劳务计划表46第三节 投标人组织机构47第一章 工程概况1、*大堤位于*，*市境内，上起自
5、*，下止于*，由*个相对独立堤所组成，各段堤线合计总长大约*km，为*干流2级堤防。大堤防洪保护范围包括*等地的*万亩耕地，*万人口，数百个工矿企业，以及*铁路、*公路、*国道等国家主要交通干线。保护区在*的发展中具有十分重要的战略地位。工程范围：*堤至*堤的桩号为*的垂直防渗堤段，堤线总长*KM。*大堤防渗工程：合同编号：*。资金来源：国家中央财政预算内专项资金。项目法人：*管理局。设计单位：*设计院。监理单位：*监理中心。招标完工工期：*。第二章 工程所在地自然地理及地质条件第一节 水文工程所在地洪水主要由*流域的暴雨形成，出现时间一般是*月份，主汛期为*月份。河段在*月份至*月份为枯水期
6、，多年平均水位为*-*m，高水位为*-*m。该工程处于亚热带气候带中，冬冷夏热，四季分明，雨热同季，湿润多雨，季风气候显著，春季低温阴雨，夏季的梅雨和高温多雨，秋季的秋高气爽，冬季寒潮大风为主要特征。第二节 地形地貌*堤位于凸岸，*堤位于凹岸，*堤为顺直河段。*堤段的*险段河床最低高程*m，一般*m。枯水期最低水位*m左右。*堤防渗堤段堤顶高程*m左右，堤顶宽约*m，堤身坡比*：*左右，堤基高程*m，堤身高*m，堤内压渗台宽*m，厚*m左右。*提防渗堤段位于一级阶地上，一级阶地阶面高程堤内一般*m左右，堤外*m不等，向上游逐渐增高，堤外滩的宽度从下游向上游逐渐变窄，宽度从*m不等。*沿堤外展布
7、洼地，洼地一般深*m不等。堤内因取土筑堤筑路或溃口冲刷形成较大渊塘*个，距压渗台脚*m，塘深*m。*堤防渗段座落于一级阶地上，阶面平坦，高和*m。外滩宽度一般*m，总体向下游逐渐变宽，*处，外滩最窄仅*m左右。在*堤以南*m为岗地，岗顶高程*m。*堤外由于取土形成沿堤脚展布凹地、水塘，塘深度*m，最深可达*m左右。堤内断续分布有压浸台、房基平台，宽度*m，最宽*m，高程*m。第三节 地质条件*堤段：厚*m，上部为壤土，厚*m，下部为含有机质壤土，厚*m，分布于*堤防渗段堤外滩。*堤段：厚*m，从岩性组合特征可分为三层。表层为黄色粘土、壤土、砂壤土、粉细砂交错互层，厚*m，中部为灰黑色含有机质粘
8、土、夹砂壤土、壤土透镜体，厚*m，下部为细砂、砂砾石，厚*m。*堤段：厚度*m，上部为粘土、壤土夹砂壤土透镜体，该层厚*m，下部为砂、砂砾石，厚*m。人工堆积（rQ）：厚*m。粘土、壤土、砂壤土、粉细砂、砾质土，砾质土砾石成分为石英砂岩，粒径*cm，厚*m。分布于*段防渗轴线附近。工程区地震基本烈度为度。堤身状况*堤堤身填土主要为粘土和壤土，其中粘土和壤土分别为*%和*%。*堤根据钻探堤身土主要由壤土和粘土组成。其中粘土占*%，壤土*%，砂壤土*%，*1.1%。*堤堤身填土主要由壤土、粘土组成，夹有厚*m砂壤土透镜体和团块。粘土、壤土、砂壤土分别占累积进尺的百分数为*%，*%，*%。第三章 施
9、工规划总说明第一节 主要工程项目与工程量工程项目：堤基、堤身垂直防渗处理（SMW工法土壤搅拌墙、射水工法、高喷灌浆工法）土方开挖、复合土工膜铺设、混凝土锁口梁施工及土方填筑。工程量：水泥土防渗墙：*万M2塑性砼防渗墙：*万M2高喷灌浆：*M复合土工膜：*万M2锁口梁砼：*万M3土方开挖：*万M3土方填筑：*万M3砌石拆除及恢复：*万M3第二节 总体安排总体安排在SMW工法防渗墙施工和射水工法防渗施工，适时插入土方开挖、锁口梁混凝土施工、复合土膜铺设及土方回填，采取交叉流水的施工方法进行施工。对于堤顶防渗墙施工，砼路石和碎石路面拆除可先期11月下旬进场，为防渗墙施工基础作准备工作，待防渗墙施工完
10、后，回填粘土封口后的同时进行路面恢复，时间不干扰。黄柏山闸高喷灌浆加固项目，不受工期影响。第三节 分部分项工程施工目标管理施工进度按计划工期为166天，分段目标管理如下：序号主要分部分项工程名称计划工期备注1防渗墙施工天2土方开挖天3混凝土锁口梁天4复合土工膜铺设天5土方回填天第四节 施工顺序各分部分项工程施工顺序详参见施工网络计划表第四章 施工总平面布置第一节 施工平面布置根据工程需要，结合现场条件，本着场地布置合理，有利于现场管理及文明施工的原则，作如下布置：SMW工法防渗墙施工设备平面布置如图*所示，并随防渗墙施工前行而不断前移。与SMW工法配合之搅拌站按施工水平300米而前移一次，所有
11、施工人员均固定在施工管理营地（参见图*）。土方回填工程可沿堤身每*m设置一坡道，便于车辆进出。施工道路及施工用地做硬化处理。并保持一定的流水坡度，沿流向排水导沟。附图：施工道路布置图施工营地平面布置图第二节 施工平面管理为了使施工现场按照施工进度的要求有条不紊地组织施工，施工总平面的使用必须严格执行以下管理细则：（1）施工平面管理由项目经理负责，日常工作由负责生产的项目副经理组织协调实施。（2）实行定制平面管理，凡进入现场的设备、材料必须按总平面布置力的指定地点堆码整齐。（3）维护施工用水、电及道路畅通，确保施工正常进行。（4）施工现场的水准点、轴线控制点、埋设电缆、管道应有专用的标志，并加以
12、保护，任何人不得损坏或移动。附：*堤段（*及*）防渗工程施工平面布置图*堤段（*）防渗工程施工平面布置图（一）*堤段（*）防渗工程施工平面布置图（二）*堤段（*）防渗工程施工平面布置图（三）*堤段（*及*-*）防渗工程施工平面布置图第五章 主要工程项目及施工总进度说明为确保业主要求*日之前完成施工任务，我公司从整体出发，统筹合理安排，采取交叉流水作业的施工方法，拟定工程施工计划总工期为*天。实际填筑施工有效工日见下表*大堤填筑施工有效工日表月份月平均合计有效工日*堤段堤外脚施工段*、*工期控制网络计划设以下几个控制点：第一个控制点为防渗墙施工，计划*天完成。第二个控制点为土方开挖，追随防渗墙施工进行，计划工期*天。第三个控制点为锁口梁混凝土施工，追随土方开挖进行，计划工期*天。第四个控制点为复合土工膜铺设施工，可追随锁口梁施工同时进行，计划工期*天。第五个控制点为土方回填，追随锁口梁及复合土工膜铺设施工同时进行，计划工期*天。（扣除设备每星期五来日保养时间）附：施工网络计划表第六章 分部分项工程施工方案及施工方法第一节 水泥土防渗墙（深层搅拌桩工法）施工方案1. 工程概况本次防渗处理工程堤段桩号为：（*堤）*、*
