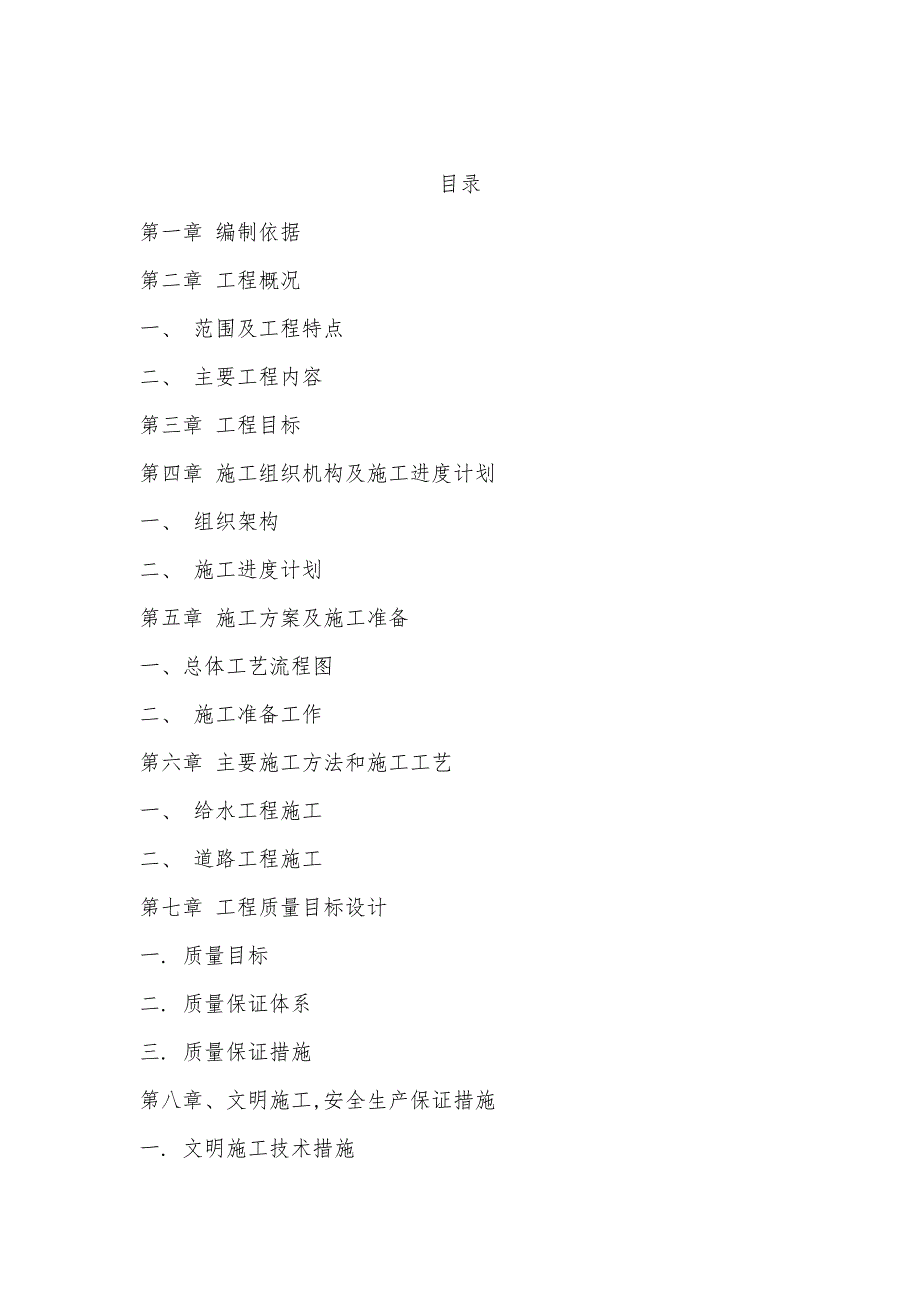

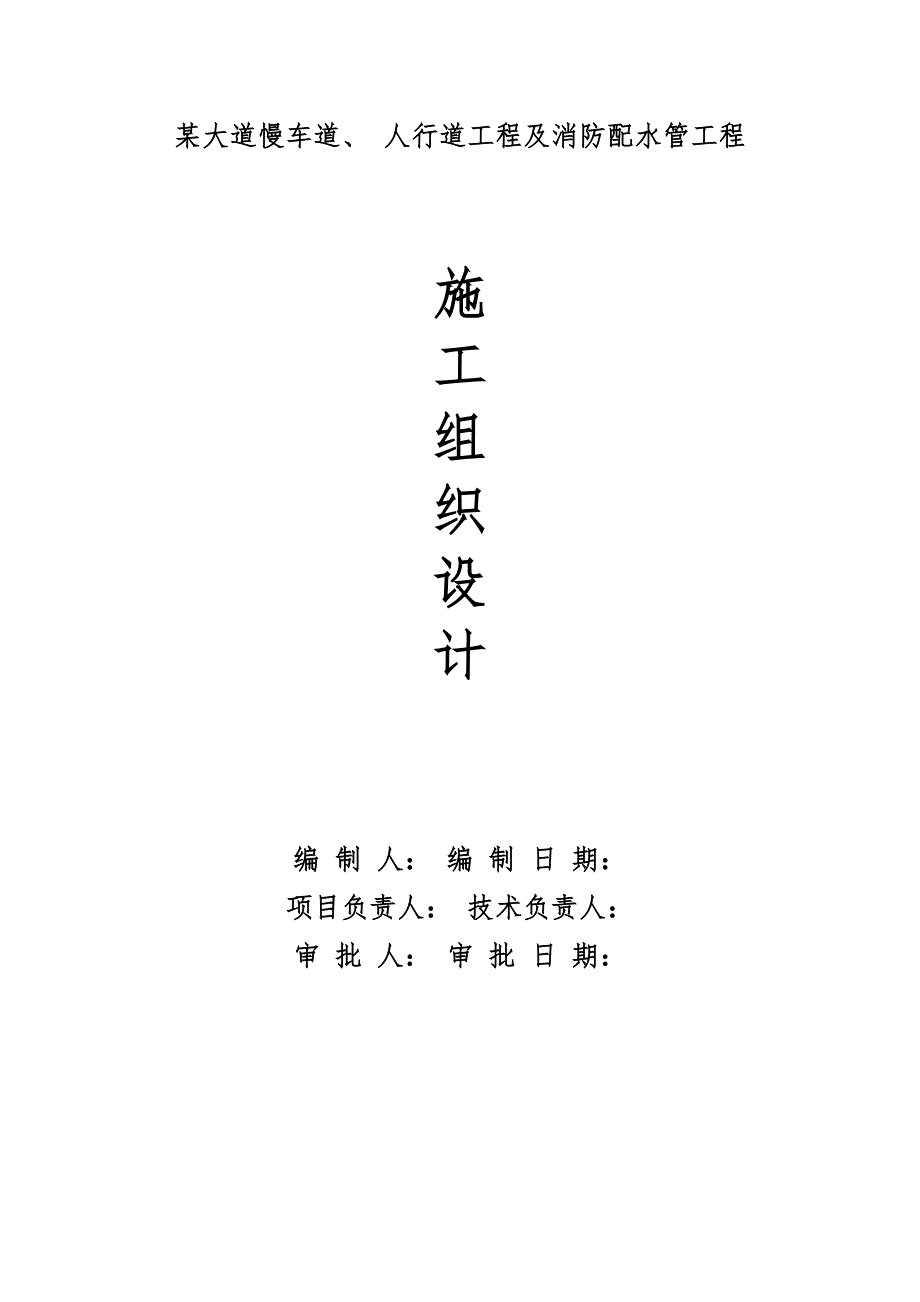

1、某大道慢车道、 人行道工程及消防配水管工程施工组织设计编 制 人： 编 制 日 期： 项目负责人： 技术负责人：审 批 人： 审 批 日 期：目录第一章 编制依据第二章 工程概况一、 范围及工程特点二、 主要工程内容第三章 工程目标第四章 施工组织机构及施工进度计划一、 组织架构二、 施工进度计划第五章 施工方案及施工准备一、总体工艺流程图二、 施工准备工作第六章 主要施工方法和施工工艺一、 给水工程施工二、 道路工程施工第七章 工程质量目标设计一. 质量目标二. 质量保证体系三. 质量保证措施第八章、文明施工,安全生产保证措施一. 文明施工技术措施二. 安全生产技术措施附录:一. 主要材料使

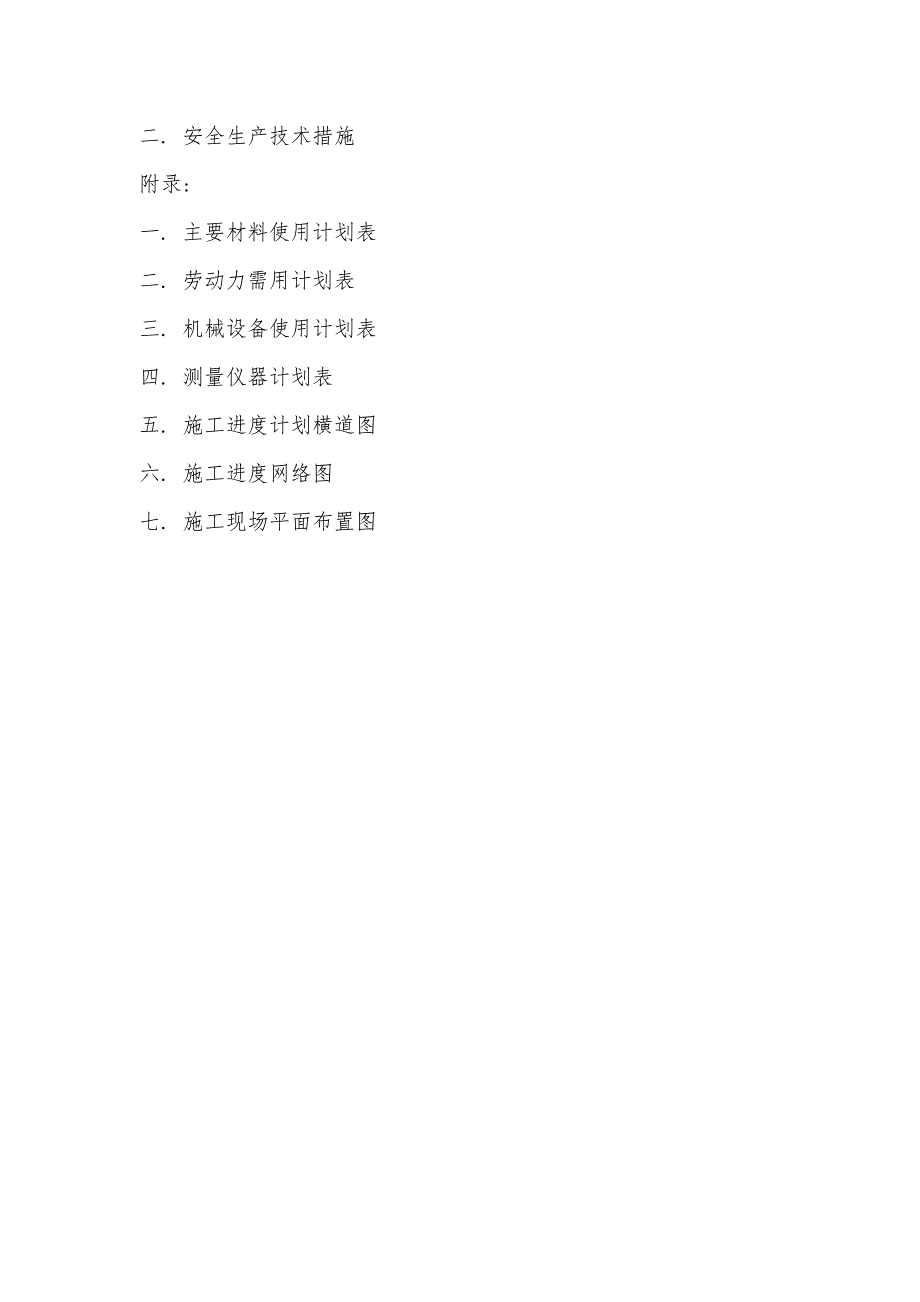

2、用计划表二. 劳动力需用计划表三. 机械设备使用计划表四. 测量仪器计划表五. 施工进度计划横道图六. 施工进度网络图七. 施工现场平面布置图第一章 编制依据某大道（永和大道至湾尾桥）慢车道、人行道工程及某大道（新丰路至湾尾桥）消防配水管工程施工组织设计根据以下资料及相关信息编写:1.中国市政工程中南设计研究院设计的某大道（永和大道至湾尾桥）慢车道、人行道工程顺大道（新丰路至湾尾桥）消防配水管工程设计文件；2.广州市经济技术开发区永和发展总公司提供的工程招标书及相关会议及文件精神；3.市政道路工程质量检验评定标准（CJJ1-90）；4.路面施工及验收规范（GBJ92-86）；5.市政工程施工技
3、术规程6.市政工程施工操作规程7.市政排水管质量检验评定标准(CJJ3-90)；8.城市道路路基工程施工及验收技术规范(CJJ44-91)；9.给排水管道工程施工及验收规范（GB50268-97）；10.工程测量规范（GB50026-93）；我项目部根据上述有关资料和现场踏勘，结合现场实际情况，经深入调查研究编制而成。第二章 工程概况一、工程范围及工程特点：1.工程范围某大道（永和大道至湾尾桥）慢车道、人行道工程顺大道（新丰路至湾尾桥）消防配水管工程位于广州经济技术开发区永和经济区的内某大道（新丰路至湾尾桥）路段的南侧面,该路段有现成东西向交通主干线路面。工程与现成东西交通主干道平行，并穿越多
4、个路口。工程内容主要包括:某大道（永和大道至湾尾桥）慢车道、人行道工程,里程0+0004+065.505 的道路南侧12 米宽人行道道路基, 5 米宽人行道铺设25*25*5cm 面砖, 7 米宽绿化带工程，绿化带与人行道铺设分隔带侧石,部分路口机动车范围内的砼路面和转弯位侧石。增设四个港湾式停靠站工程。某大道（新丰路至湾尾桥）工程范围内的DN300 的消防配水管道以及消防配水管阀门等管道配件全部工程。配水管布置在人行道道下，供南侧地块用水。人行道、绿化带及配水管位置断面图如下：人行道、绿化带配水管布置断面图配水管机动车道人行道米绿化带米2.工程特点本工程主要位于某大道南侧绿化带附近，但是该工
5、程施工路段较长，人行道、绿化带工程全长约4.07 公里，消防配水管工程全长约4.6 公里。施工项目主要包括道路、人行道、绿化带、消防配水管及消防配水管等内容, 这些就要求参与本工程施工管理的人员作好各方面的组织和协调工作，以确保工程的顺利完成。二、主要工程内容：1、道路工程：人行道和绿化带总长 4065.505 米，里程K0+000K4+065.505。人行道宽5 米,总共铺设25*25*5cm 彩色面砖20530.73 m2,铺设100*30*15cm 侧石1026 米，铺设100*30*12cm 侧石4137.78 米，铺设50*50*18cm 侧石4137.78 米，铺设100*50*1
6、2cm平石844.62 米;绿化带宽7 米，总共28743.022 m2。新建水泥混凝土 3179.66 路面m2,路面结构总厚度为55cm：6%水泥稳定石屑30cm+C35 水泥混凝土路面25cm。2、给水管(消防配水管)工程DN300 球墨铸铁管给水管道总长4649.7 米,安装219*6mm 钢管240 米；安装DN100 消防栓35 组，安装DN100、DN200、DN300 闸阀各35 个、21 个、19 个，D1200阀门井75 个；回填土方1982.94 m3，回填石屑2185.36 m3；拆除15cm 厚旧路面202.73m2。三、水文地质条件：1、本标段工程沿线地下水类型主要
7、为承压水，水位受影响不明显，埋深较深，以孔隙水的形式附于土层中，含水层厚度较大。地下水受大气降水及地表水（河流）补给影响，富水性一般，为本区主要含水层及透水层。2、本工程为同前洪积平原及剥蚀残丘，具体为人工堆积层、洪积层及残积层。所穿越地带一般为可塑性粘土至稍密状砂土，具有较高的强度，可作为持力层。附:由于本工程没有详尽的水文地质资料，以上地质资料均参照附近工程的地质资料。具体水文地质情况须待施工开挖后方能确认。第三章工程目标一. 工程质量目标:（一）、本工程质量目标：优良工程我单位要充分发挥自身企业的优势，严格按照质量管理模式组织施工，成立过硬的项目经理部，全面履行施工合同及对甲方的承诺，保
8、证工程目标的实现。（二）、分项工程质量目标经质检部门评定：达到市政道路工程质量检验评定标准CJJ1-90及广州市市政给水管道质量检验评定标准（试行规定的优良标准。二、工期目标:本工程计划工期87 天,计划开工日期2003 年6 月28 日,竣工日期2003 年9 月22日。我们将合理安排施工顺序，周密安排周计划和日计划，与业主、监理密切配合，确保工程按期完工。三、现场管理目标:施工现场按广州市文明安全工地标准进行布置和管理，确保工地安全文明施工。四、安全施工目标：安全事故频率低于 0.24%,确保无重大伤亡事故，不死亡、不倒塌、不中毒;确保无重大管线损坏事故。贯彻“安全第一，预防为主”的安全生
9、产方针，坚持管生产必须管安全的原则。第四章施工组织机构及施工进度计划一、 施工组织机构为保证工程能按质、按量、按期完成,成立永和新安路北段道路完善工程项目经理部,强化施工现场的组织管理工作。管理组织架构如下：项目经理：项目副经理： 技术负责人：施工组： 质安组： 资料组： 预算组: 材设组：二、 施工进度计划（一）、施工进度总体控制1本工程的工期为87 天,较合同要求工期提前3 天完成，因为施工里程较长，为保证工程按期完工，首先必须合理紧凑地安排配水管工程及人行道工程的施工，这两分项为本工程工期的关键控制点。为此，我们组织一个施工作业队伍，分两个工作面进行给水工程和人行道工程的施工，且在必要时
10、增加人手安排每天24 小时连续作业，以保证工程的按期完成。2本工程分两个施工作业面展开，具体安排如下：2.1 第一施工段为新丰路口K2+000 的配水管工程和人行道工程。工期为82 天：2003 年7 月1 日2003 年9 月20 日，先开挖原有绿化带施工配水管，紧接着施工人行道工程。2.2 第二施工作业段为K2+000K4+065.505 的配水管工程和人行道工程。工期为81 天：2003 年7 月2 日2003 年9 月20 日，先开挖原有绿化带施工配水管，紧接着施工人行道工程。（二）、施工进度横道图为保证本工程的按期完工，我项目经理部人员对本工程精心统筹，合理安排，科学组织，并根据现有
11、人力物力资源和现场施工条件等情况编制了本工程的进度控制图，详见施工进度横道图。第五章施工方案及施工准备为保证工程的顺利进行和各项目目标的实现，我项目经理部有关人员将对本工程进行科学、合理的组织和管理，对工程的进度、质量、安全做好各种技术保证措施；对施工材料的使用、施工机具的安排等问题进行良好的部署和协调。一、 总体施工工艺流程图施工准备基坑开挖配水管道施工 零星工程管坑回填路基施工 6%水泥稳定石屑拌和砼路面结构施工 C35#水泥混凝土拌和人行道、绿化带施工竣工验收、清场、退场二、施工前准备工作（一） 、施工现场准备工作1.施工现场交通本工程主要在某大道南侧的绿化带附近施工，施工时沿南侧侧石边
12、围蔽，加上该路段车辆较少，基本上不影响某大道的交通,对于路口段，施工时先封闭一边车道，完成后再施工另一边车道，由于开发区车流量很少，我方做好相关交通指示，派专人指挥好交通，原则上不会影响交通。2施工总平面布置通过综合考虑，确定本工程在 2+000 处布置驻地临设，包括本项目现场办公室、宿舍、厨房等。开工前，由我项目经理部与当地相关人员联系，就近提供共300 千瓦的电源，沿线布置供电线路连通各施工点。同时我项目经理部在施工现场自己配备一台75千瓦的发电机组，以备突然停电或是用电高峰期的不时之需，以保证施工用电。施工用水亦由我处向施工范围周边的单位联系,以借水形式提供水源,布置供水线路、连通各施工
13、点和施工营地。另在我项目经理部驻地设置排水边沟，将生活污水排入污水沉淀池中。详见施工平面布置图。（二）、材料供应1本工程所需的所有材料在进场前均须经过严格的质量检查，不合格材料一律不得进入施工现场。2我项目经理部根据工程实际进度计划编制材料需用计划，各种材料的进场按照已编定的材料需用计划进场，并按指定的材料堆放点堆放。同时做好材料的保护工作，以防材料在施工现场出现损坏或损耗现象。（三）、技术准备工作1、图纸会审及技术交底工程开工前，在项目总工程师的组织下，集中项目部有关技术人员仔细审阅图纸，将不清或不明的问题及时汇总会知业主、监理和设计人员及解决。我项目经理部将严格按有关程序，组织技术交底，由
14、项目经理部技术负责人向班组交底，做到项目部全体人员均熟悉本工程的技术要点、设计意图和施工技术规范的内容。2、施工组织设计的编制由项目经理部技术负责人编制该工程的施工组织设计方案，该方案被审批同意后以该方案作为本工程施工的指导性文件。3、测量放线工作开工前，由我项目经理部有关人员联系业主、设计院及规划局做好测量控制点的交接工作，并按规范进行复测，同时建立测量控制网，确定道路中线和施工红线和施工放样测量。积极与建设单位、设计院联系，熟悉本工程的各项要求和任务，并及时向有关管理人员传达；（四）、其他准备工作1、办好开工、夜间施工,余泥、散体物料运输及排放、占用道路、消防等申报手续,联系好借土和弃土地点,加强与各主办单位的联系,为工程的顺利进行创造有利的条件。2、做好沿线的地下管线（道）的探测与保护工作，以防对工程的进程产生不必要的影响；3、按施工总平面图及结合工地现场情况，及时搭设施工所需的临时设施，注意防火、防漏电等安全问题；4、根据施工计划，组织施工操作人员进场，并对他们进行相关的岗前培训和三级安全教育。第六章主要施工方法和施工工艺一、给水工程施工（一） 施工工艺流程图(二)、施工准备1、清理场地11 清理本工程范围内的农作物（必须与当地有关部门及居民协商）、杂草、杂物，以达到施工路基所要求的场地为标准；12 做好沿线地下管线（道）的探测和保护工作
