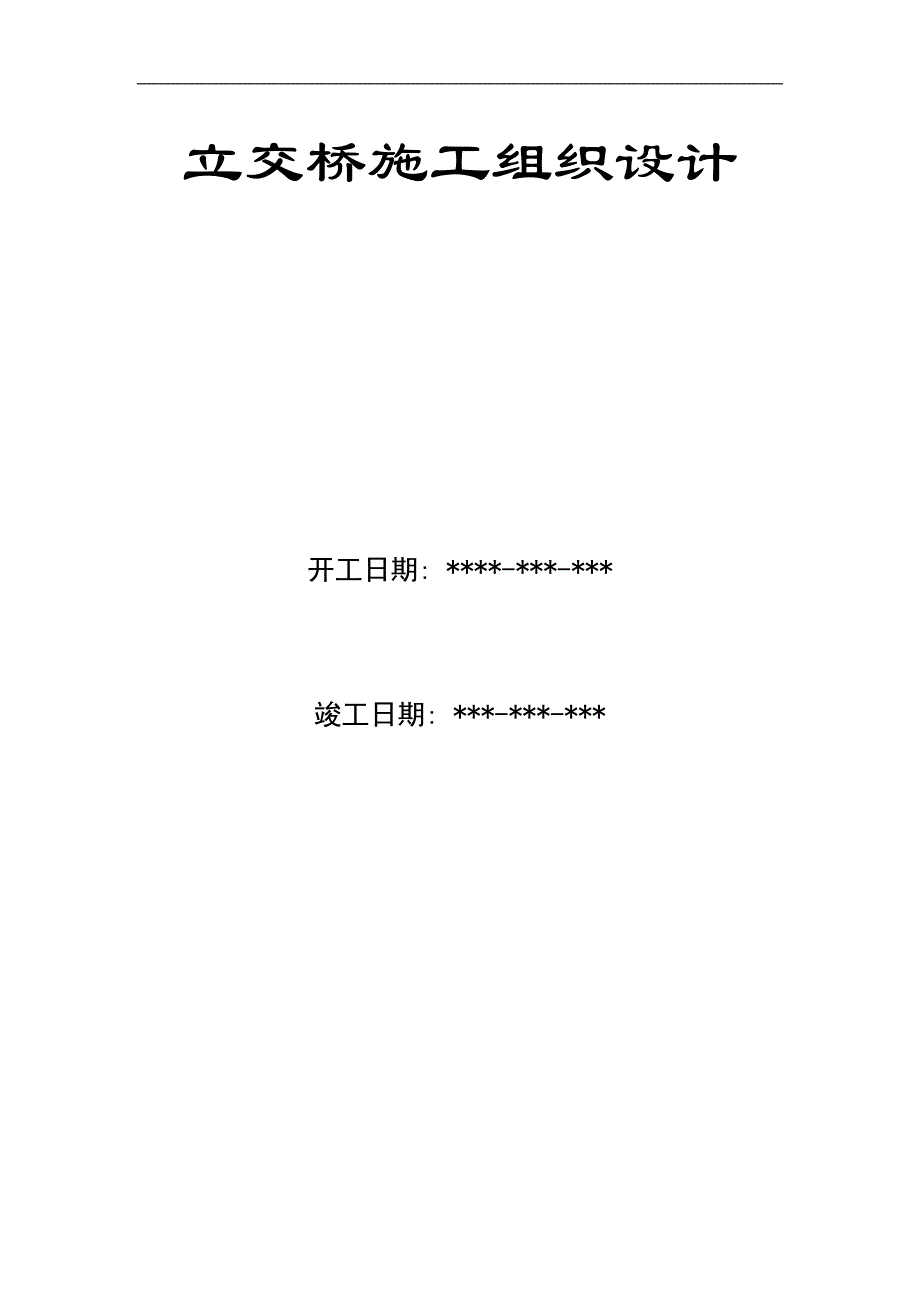

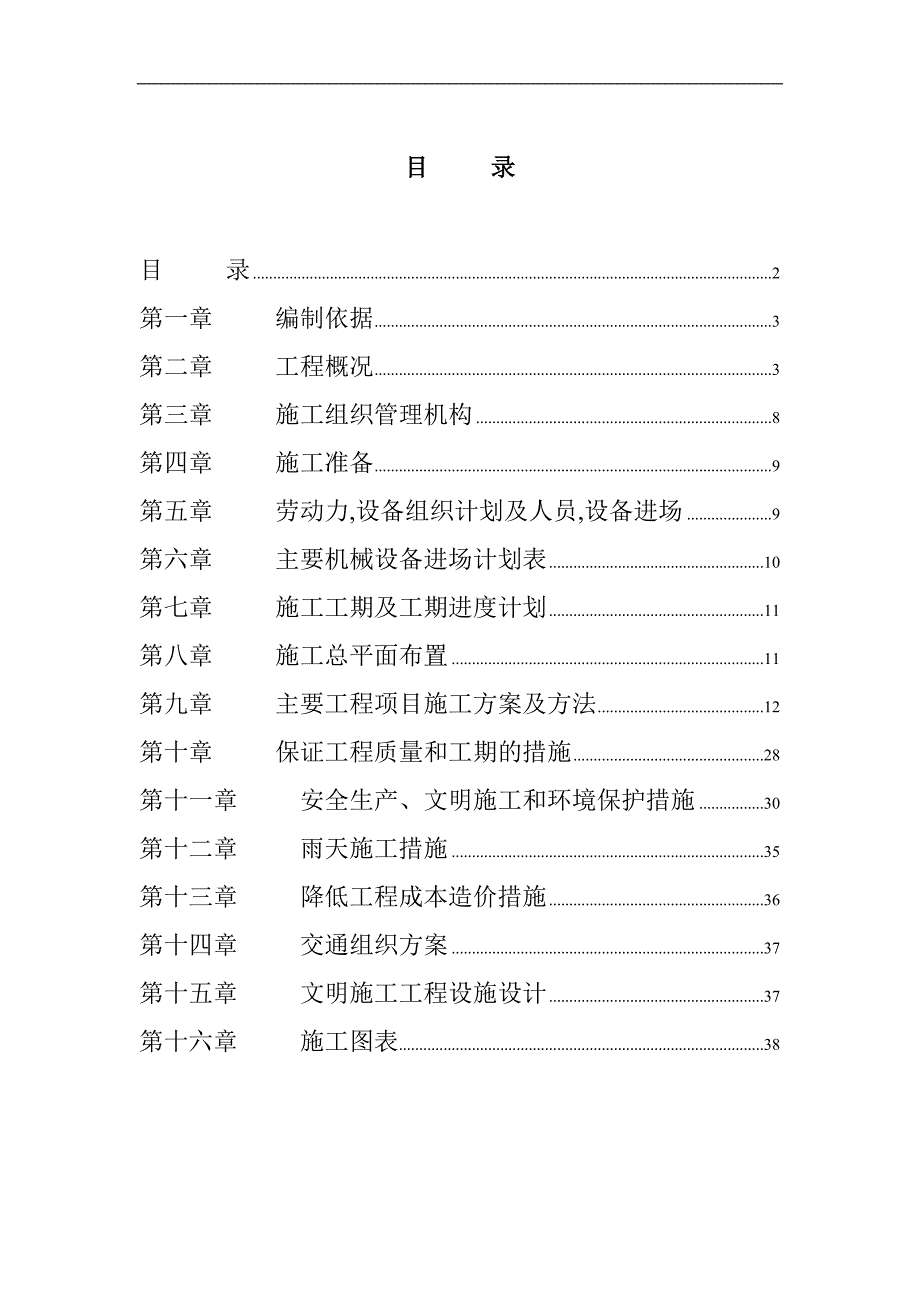

1、立交桥施工组织设计 开工日期: *-*-* 竣工日期: *-*-*目 录目 录2第一章 编制依据3第二章 工程概况3第三章 施工组织管理机构8第四章 施工准备9第五章 劳动力,设备组织计划及人员,设备进场9第六章 主要机械设备进场计划表10第七章 施工工期及工期进度计划11第八章 施工总平面布置11第九章 主要工程项目施工方案及方法12第十章 保证工程质量和工期的措施28第十一章 安全生产、文明施工和环境保护措施30第十二章 雨天施工措施35第十三章 降低工程成本造价措施36第十四章 交通组织方案37第十五章 文明施工工程设施设计37第十六章 施工图表38第一章 编制依据1、市城市建设投资发展

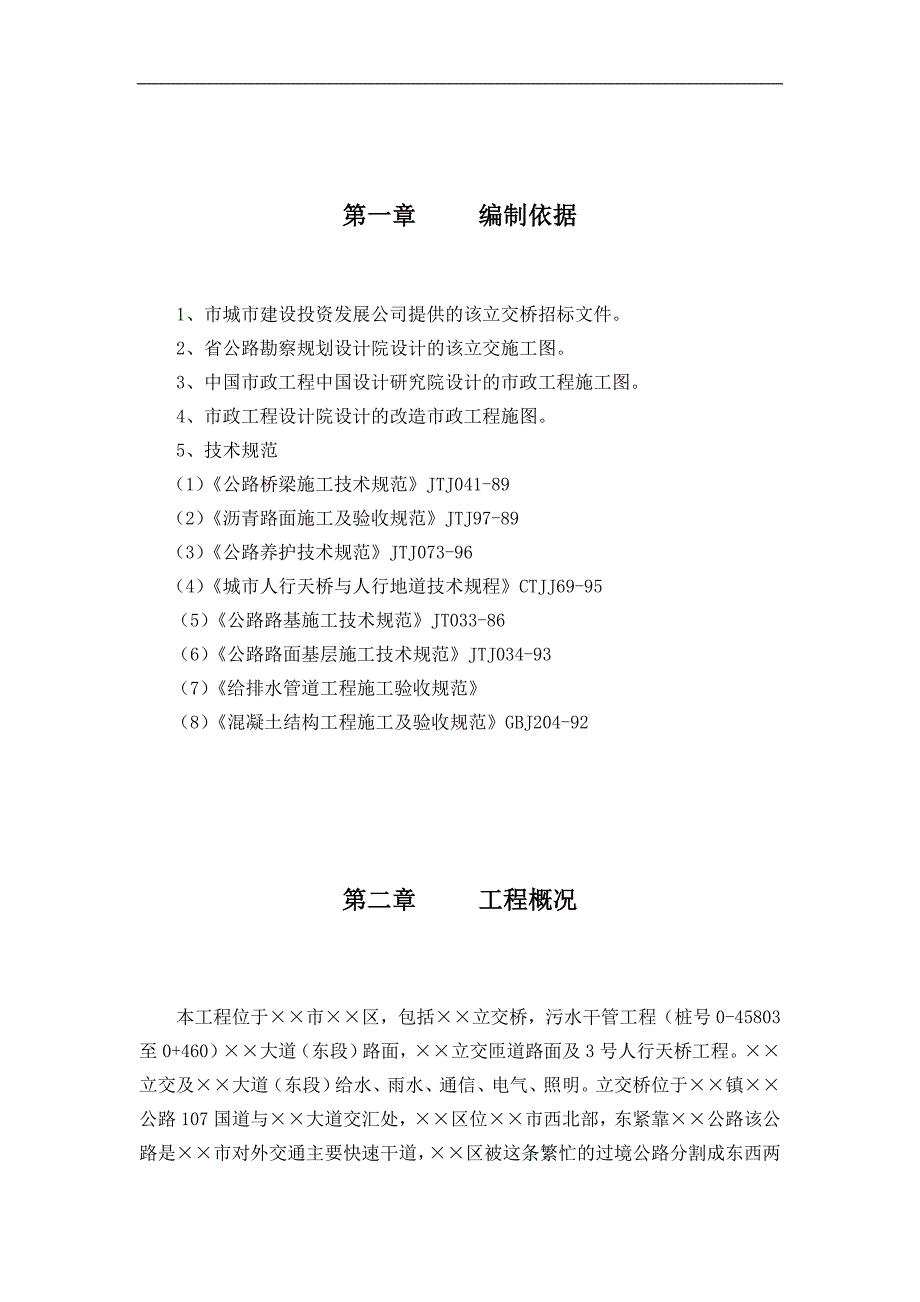

2、公司提供的该立交桥招标文件。 2、省公路勘察规划设计院设计的该立交施工图。 3、中国市政工程中国设计研究院设计的市政工程施工图。 4、市政工程设计院设计的改造市政工程施图。 5、技术规范 (1)公路桥梁施工技术规范JTJ041-89 (2)沥青路面施工及验收规范JTJ97-89 (3)公路养护技术规范JTJ073-96 (4)城市人行天桥与人行地道技术规程CTJJ69-95(5)公路路基施工技术规范JT033-86(6)公路路面基层施工技术规范JTJ034-93(7)给排水管道工程施工验收规范(8)混凝土结构工程施工及验收规范GBJ204-92第二章 工程概况本工程位于市区,包括立交桥,污水干

3、管工程(桩号0-45803至0+460)大道(东段)路面,立交匝道路面及3号人行天桥工程。立交及大道(东段)给水、雨水、通信、电气、照明。立交桥位于镇公路107国道与大道交汇处,区位市西北部,东紧靠公路该公路是市对外交通主要快速干道,区被这条繁忙的过境公路分割成东西两个板块,东部为城市建成区,西部为规划的区中心区,大道为城区东西向快速干道,是对外交通的主要通道,大道立交的建成将加深新老城区的联接,保持过境交通的顺畅。(一)设计要点1、路线(1)平面线型:立交由跨线桥即:A、B桥和广深公路(107国道)构成主通道,另加八条匝道组成全互通立交,A、B桥采用大半径园曲线,匝道中C、D、E、F为左转弯

4、匝道,其中:C、D、匝道为壶把式,E、F、匝道为环圈式,E、F匝道型由半径R=43.75m和R=63.75m的复曲线加缓和曲线组成,其余匝道为右转弯匝道,I、J匝道为西乡大道和广深公路的平交道路。(2)纵坡:A、B桥最大纵坡为5%,最小凸形竖曲线半径为R=2000m,最小凹形竖曲线半径为R=1500m,C、D、E、F、H匝道最大纵坡为5.4%,最小凸形竖曲线半径为R=900m,最小凹形竖曲线半径为R=900m。(3)横坡:路坡路拱为单向横坡,坡度为2%,平曲线处均设置超高,全超高破度为4%,超拱高原则上在缓和曲线段完成,超高按直线方式过渡,超高施转轴为路线设计线,立交桥横坡由墩柱高程,桥台高程

5、及桥台垫石调整。(4)主要技术标准a.设计荷载:汽车超20级,挂车120b.设计车速:主线107国道:80km/h,A、B跨线桥:60km/h,C、D、E、F、G、H匝道:30km/h。c.桥面宽度:A、B桥桥宽:13.2517.45m,匝道桥C、D、E、F、H桥宽7.5m。d.桥下净高:跨107国道处;净高5.5m,跨宝民路处净高5.0m。2、总体布置立交桥由立交桥和引道部分组成1、立交含七座桥,即A、B桥和匝道C、E、F、H桥,A、B桥为预应力砼连续箱梁桥。C、D、E、F、H桥为钢筋砼连续箱梁桥。2、引道:引道分为匝道、桥引道,加减速车道及三角段部分,引道均采用砼路面,匝道、桥引道设置档土

6、墙,采用预制砼构件。3、立交桥上部构造(1)箱梁高度均为1.25m,A、B桥为单箱多室变宽箱梁,除A、A下联采用全预应砼连续箱梁结构外,其余各联为B类部分预应力砼连续箱梁结构,纵向预应力钢束采用强度低松驰钢绞线。(2)A、B桥上部构造采用“公路桥梁综合计算程序QJX”及空间结构程序进行分析,结合逐孔支架现浇施工顺序进行结构计算,故要求施工按施工示意图规定次序施工,每联间梁端均做成牛腿。(3 )A、A联A10、A20号墩顶为长悬臂结构,横梁布置有横向预应力。(4)C、D、E、F、H桥为弯梁桥,上部采用曲线梁桥程序进行分析,采用刚构连续梁组合体系,互联间梁端均做成半牛腿。(5)箱梁施工时,应按图纸

7、提供的墩位坐标,梁端偏角,中心偏移尺寸(失高)放样定位,保证线型顺畅。(6)箱梁顶做成与桥面相同的横坡,桥面铺装采用等厚8CM。(7)翼缘处预埋25cm,P、V、C塑料排水管。(8)上部结构主要材料。a.桥面系砼:防撞栏用25号砼,桥面铺装用35号防水砼。普通钢筋:采用、级钢,标准强度分别为Rgb =240mpa和Rgb=340mpa,产品质量须符合GB149979规定。b.箱梁砼:A、A箱梁及钢束工作口封采用50号砼,匝道桥梁采用30号砼,其余段箱梁采用40号砼。普通钢材同桥面系。预应力钢绞线:采用ASTMA416-S7a标准,强度270级,直径1524mm的钢绞线,其标准强度为Rb=186

8、0mpa,70%动载时的松驰率不大于2.5%。锚具:采用OVM系列,共有十二种锚具,波纹管采用内径为70mm,80mm90mm及100mm四种金属波纹管。支座:采用多向及固定球形支座4、立交桥下部构造(1)A、B桥桥台为薄壁式桥台,A14、A15、A16、B12、B13、B14号墩为双柱矩形墩,B1号墩为三柱圆柱墩,其余桥墩皆为双桩圆柱墩,圆柱直径1.2M,桥墩均带承台,其中A10B18、A11B17、A19B9、A20B8墩承台为连续承台。(2)匝道桥中C0号台为U型台,其余桥台为薄壁式桥台,桥墩为独柱式桥墩,其中C1、C2、D11、D12采用扩大基础柱式桥墩,柱径均为1.2M。(3)匝道桥

9、桥台与桥台墙间就加装2.0CM厚橡胶垫或其它弹性衬垫。以缓和限制梁的横向位移。(4)各联间过渡墩,除C6、D2、D7号墩外,均设有墩顶盖梁,盖梁上布置牛腿,C6、D2、D7号墩顶设倒牛腿。(5)A、B桥中B0号台及B1、B10、B6号墩含三根桩外,其余墩台均含两根桩。5、3号天桥跨越路,因新建立交桥为解决该处道路两侧的人行交通问题。人行天桥轴线位于广深路道路中心桩号4-876.188米处。a.桥面宽桥4.70米,全宽5.0米、两侧各有0.15m宽的踢脚及栏杆。b.桥下净空车行道5.5mc.桥面坡度主桥梁底设R=500米竖曲线,人行梯道纵坡i=1:4d.主要结构形式i.上部结构:主桥为两跨预应力

10、混凝土等高度连续箱梁,梁高0.85m箱梁横断面为单箱单空;底板宽3.0米,两侧各挑臂1.0米,箱梁顶宽5.0m,梁体采用40号混凝土满堂支架现浇,人行梯道为钢筋混凝土板梁,墩梁固结人行梯道梁高0.5m,梯道梁全宽5.0米,采用30号混凝土满堂支架现浇。ii.下部结构:墩柱:主梁下分设三个圆端板式倒梯形扁柱敦,每个墩顶设两块板式橡胶支座、梯道下为80cm圆形墩,墩梁固结,墩柱均采用30号混凝土现浇。基础:采用1.0钻孔灌注桩iii.附属结构支座:主桥墩顶设普通极式橡胶支座,人行梯道与主桥牛腿搭接处放置2CM厚橡胶条桥面铺装:全桥均采用30号豆石混凝土铺装伸缩缝:梯道与主桥牛腿间2cm宽伸缩缝采用

11、沥青麻絮填充。人行道、自行车道、铺道、主道路面结构:a.人行道:土基压实90%,15cm,6%水泥稳定石粉渣,2cm,1:3水泥砂浆卧底,5cm,30号水泥混凝土方砖b.自行车道:土基压实90%,15cm,60%。水泥稳定石粉渣,2cm,1:3水泥浆卧底,5cm,30号水泥混凝土彩色石砖c.辅道:大基压实93%,18cm,4%水泥稳定石粉渣,20cm,6%水泥稳定石粉渣,7cm沥青碎石,6cm粗粒式沥青混凝土,4cm沥青玛蹄脂碎石混合料d.主道:土基压实95%,25cm,4%水泥稳定石粉渣,15cm6%水泥稳定石粉渣,25cm35号水泥混凝土,6cm粗粒式沥青混凝土,4cm沥青玛蹄脂碎石混合料

12、。(二)地形、地质、地震、气候、地下水等自然地理特征1、立交场地地势四面高、周围低,部分地势起伏较大,东、南两侧有楼房。2、场地地貌除西面为低山丘陵地带(部分地方基岩裸露)外,其他地方原始地貌为海成一级阶地,现大部分已堆填整平,修成主干道路和建筑设施。3、本工程地质覆盖层及基岩两部分(1)覆盖层主要第四系堆积物和沉积物,按层序自上而下为,人工填土、植物层、含有机质亚粘土,含有机质砾砂、砾砂、亚粘土、残积层等。(2)基岩为加里东混合花岗岩,按其风化程度可划分为全风化、强风化、弱风化和微风化四个带,各风化带的顶板埋深面均起伏较大。(3)场地表面和孔深控制范围内未发现活动或发震断裂、滑坡、塌陷、土岩

13、洞、崩塌和泥石流等不良地质形象,场地稳定性较好。(4)场地位于基本裂度V度区(5)场地地下水位高、水量大(6)场地处于南亚热带,属海洋性季风气候4-9月为雨季,7月平均气温28,板端最高气温为36.7,1月平均气温9,极端最低气温为0.2,年平均气温22,年雨量1941mm三工程规模1、A桥分五联:其32孔,全长655.24m,各联跨径布置分别为920m,20.00+22.22+21.76m221.76+221.80+220.73m,20.73+2300+18.85m,218.85+920m,B桥分三联共22孔,全长454.67m,各联跨径布置分别分:220+19.987+219.907+31

14、8.761+22.899m,220.73+21.10+221.80+21.39+221.76m,22.219+420.00m,22.219+420.00m,C、D、E、 F、H桥为钢筋砼连续箱梁桥,共计40孔,共长646.52m2、匝道:桥引道长1259.2m,加减车道长771.6m,三角段长389.8m3、西乡大道污水干道(桩号0458.03至0+460), 300,343m,40,27.5m50,24m;80.1887m,雨水井,83座4、箱涵工程从0-458.03至0+460,长1928m,土方10500 m3,砼量2050 m3,钢筋2800吨。5、砼路面2000m2,水泥石粉渣13000m3第三章 施工组织管理机构项目经理部项目经理技术负责人质安部后勤部工程技术部测量、合同预算、施工工艺、技术资料、计划统计生产调度作业质检材料成品检验、实验、安全监督TQ小组生产、生活服务、劳动工资、人事、财务材料、成品采购,机械设备采购及维修,水电作业材料设备部市政桥梁施工队市政道路施工队说明: 1、市政道路施工队:包括给排水管道,电讯管道,电力电缆地沟工程,砼及沥青砼路面等项目的施工,对项目经理负责,并接受各职能部门的领导和安排。 2、市政桥梁队,包括桥梁及挡土墙项目施工。 3、项
