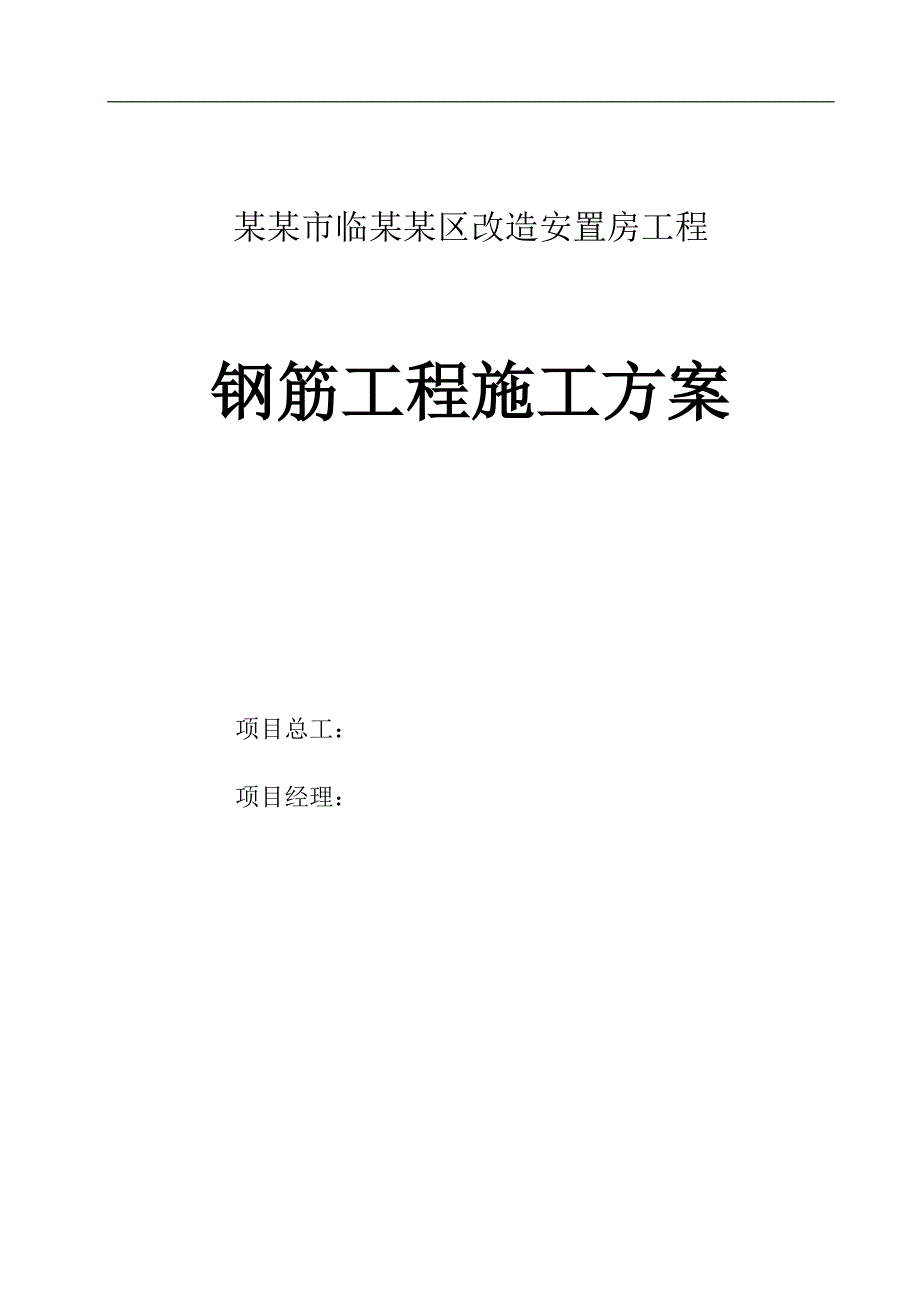

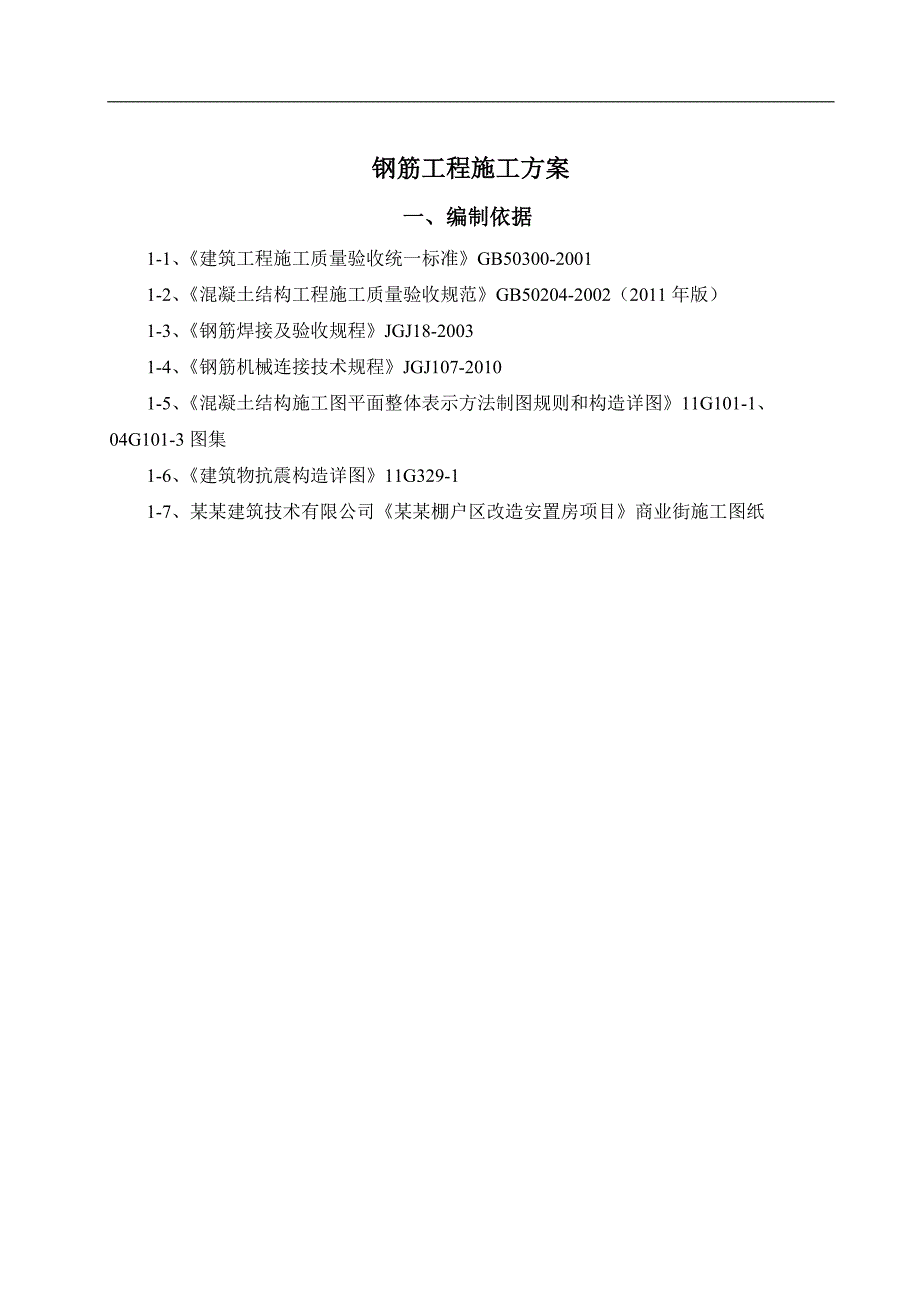

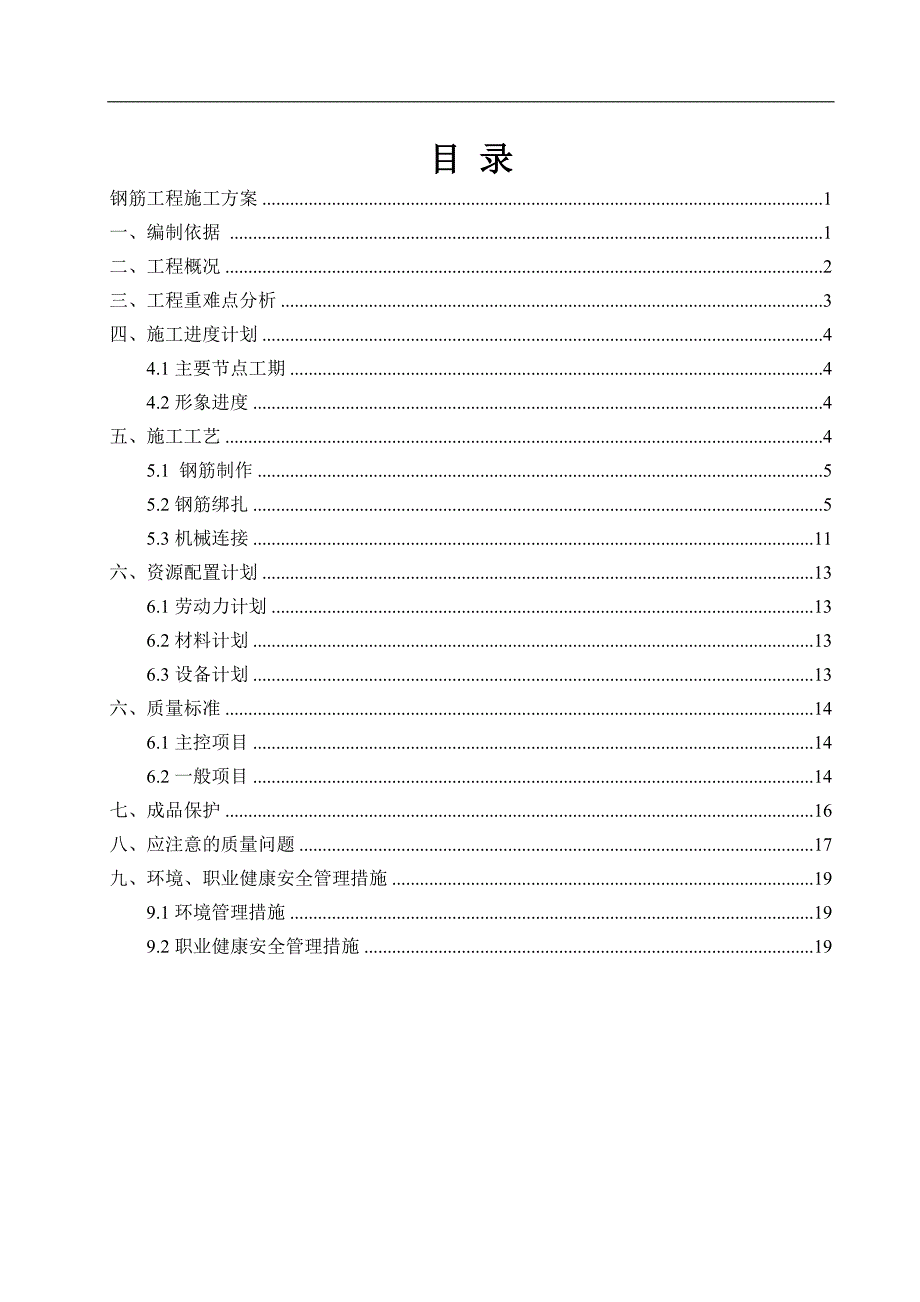

1、某某市临某某区改造安置房工程钢筋工程施工方案项目总工：项目经理：目 录钢筋工程施工方案1一、编制依据1二、工程概况2三、工程重难点分析3四、施工进度计划44.1主要节点工期44.2形象进度4五、施工工艺45.1 钢筋制作55.2钢筋绑扎55.3机械连接11六、资源配置计划13 6.1劳动力计划13 6.2材料计划13 6.3设备计划13六、质量标准146.1主控项目146.2一般项目14七、成品保护16八、应注意的质量问题17九、环境、职业健康安全管理措施199.1环境管理措施199.2职业健康安全管理措施19钢筋工程施工方案一、编制依据1-1、建筑工程施工质量验收统一标准GB50300-20
2、011-2、混凝土结构工程施工质量验收规范GB50204-2002（2011年版）1-3、钢筋焊接及验收规程JGJ18-20031-4、钢筋机械连接技术规程JGJ107-20101-5、混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1、04G101-3图集1-6、建筑物抗震构造详图11G329-11-7、某某建筑技术有限公司某某棚户区改造安置房项目商业街施工图纸二、工程概况 工程名称：某某棚户区改造安置房项目商业街建设单位：某某房地产开发集团有限责任公司 设计单位：某某建筑技术集团有限公司 监理单位：某某工程咨询监理有限责任公司施工单位：某某集团有限公司某某棚户区改造安置房项
3、目商业街位于某某市双河区，强家路东侧、敕勒大街南侧的荒地内,场地地形较平坦,地貌上属于黄河冲积平原的中部，沉积了巨厚的第四系碎屑沉积物。拟建商铺楼栋12栋及幼儿园一栋；总建筑面积为32986.75 m，其中商业楼栋面积为30602.34 m、幼儿园为2384.41 m。主要使用功能为商业、办公建筑，包括底层商铺、办公等功能。我项目承建范围主要为土建工程及安装工程。商业街楼栋基础主要采用柱下独立基础，主体为框架结构，其中s9、s10柱下独立基础为主，含有部分筏板基础。结构设计使用年限50年，结构安全等级二级，抗震设防烈度7度（0.15g）。基础地基承载力为fak=130KPa，地基基础设计等级为
4、丙级。基础0以下钢筋保护层厚度为5cm，主体结构钢筋保护层厚度为2cm。6钢筋采用HPB300，825采用HRB400。三、工程重难点分析钢筋工程是保证工程抗震和结构安全的关键分项工程，又是一项细致而复杂的工程，必须层层严加管理，道道工序严加过程控制，如钢筋的保护层必须严格控制，确保结构质量。本工程基础主要为柱下独立基础，建筑单体多，施工较为复杂。其中重难点主要有以下几点：1.独立基础较多，不按轴线分布，其中s9、s10部分基础分布为弧形，其上拉梁也均为弧形，为测量放线、模板施工、钢筋绑扎等工作带来较大的困难。2. s1、s7、s10楼栋含有塔楼，例如s1，2层斜屋面顶标高为11.05m，塔楼
5、标高为31.45m，塔楼面积小，高度高，如何安全有效经济施工是我们考虑的重点之一。3. 钢筋的机械连接。工程钢筋直径大于等于16时，钢筋采用机械连接，如何保证机械连接质量，是本工程的重点以及难点之一。4. 梁柱节点处钢筋敷设，由于节点钢筋密实大，钢筋容易产生错位，是工程施工时重点监督检查的地方。四、施工进度计划4.1主要节点工期 商业街基础工程2015年5月1日主体工程装修工程（内外粉）外墙涂料工程具备竣工验收4.2形象进度4.2.1 2015年5月11栋商业基础完成；s-7#、幼儿园基础完成80%（框梁完成）。4.2.2 2015年6月11栋商业主体二层完成；s-7#、幼儿园主体二层完成。4
6、.2.3 2015年7月11栋商业主体工程全部完成，墙体砌筑完成；s-7#、幼儿园主体封顶，墙体砌筑完成。五、施工工艺本工程采用钢筋主要有HRB400级钢筋，施工中严格按设计要求及03G-101标准进行施工过程控制；钢筋直径16时，采用等强度直螺纹钢筋接头，其他情况下采用绑扎，钢筋保护层采用成品塑料垫块，楼板采用马镫筋支撑，柱、墙和板面负筋采用双绑丝绑扎，板底钢筋采用梅花状绑扎。5.1 钢筋制作5.1.1钢筋配料单编制熟悉图纸和变更，准确及时编制钢筋配料单，细化钢筋配筋，做到钢筋下料时预留洞口部位下料正确，力争预留洞部位不切割一根结构钢筋，彻底消除土建和水电结构施工阶段机电洞口任意切割钢筋现象
7、，确保结构安全及水电预埋预留位置准确。施工中钢筋需代换时，必须进行验算和征得设计及监理单位同意，并有书面通知方可代换。5.1.2钢筋的制作钢筋采用现场加工。配筋及制作时严格按照施工图纸要求，同时符合设计要求和结构工程施工及验收规范的规定优化配料，力求配筋损耗率最小，根据项目经理部审核批准后的钢筋配料单进行钢筋的加工，加工过程中要严格控制加工尺寸；加工尺寸不合格的钢筋不准使用。半成品钢筋及原材料要分类码放并挂标识牌。(1)钢筋制作要求：钢筋制作时，应先进行试弯，丈量符合要求后再开始下料，钢筋下料要统筹安排，降低损耗。制作好的钢筋要加标识牌，分规格、品种、构件编号分类堆放整齐，并将栋号、构件编号和
8、名称、规格及根数标识清楚。箍筋的弯钩角度为135度，平直部分长度不小于10d。钢筋加工尺寸偏差不得超过2。钢筋加工完后按绑扎的顺序分规格将钢筋堆放整齐。(2)对钢筋直螺纹接头进行取样送试，并对外观进行检查，确认合格后方能使用。(3)半成品检验：工长对现场加工好的半成品钢筋进行检验，符合设计和配料单要求方能进行绑扎。5.2钢筋绑扎5.2.1基础钢筋绑扎（1）工艺流程1）基础底板钢筋绑扎弹插筋位置线运钢筋到使用部位绑底板下部及地梁钢筋水电工序插入设置垫块放置马凳绑底板上部钢筋设置定位框插墙、柱预埋钢筋基础底板钢筋验收。（2）操作工艺1）按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底
9、板模板边的钢筋离模板边为50mm，在底板上用石笔和墨斗弹出钢筋位置线（包括基础梁钢筋位置线）和墙、柱插筋位置线。2）利用塔吊将钢筋运送到指定位置。3）先铺底板下层钢筋。根据设计和规范要求，决定下层钢筋哪个方向钢筋在下面，设计无指定时，一般情况下先铺短向钢筋，再铺长向钢筋。（如果底板有集水坑、设备基坑，在铺底板下层钢筋前，先铺集水坑、设备基坑的下层钢筋）。4）根据“七不准绑”的原则对钢筋进行检验，钢筋绑扎时，若单向板靠近外围两行的相交点每点都绑牢，则中间部分的相交点可相隔交错绑牢但必须保证受力钢筋不产生位移；双向受力的钢筋必须将钢筋交叉点全部绑扎。如采用一面顺扣应交错变换方向，也可采用八字扣，但
10、必须保证钢筋不产生位移。禁止跳扣，避免网片歪斜变形。5）检查底板下层钢筋施工合格后，放置底板混凝土保护层用混凝土垫块，垫块厚度等于保护层厚度，有防水要求的底板保护层厚度不应小于50mm。垫块间距按每1m左右距离呈梅花型摆放。如基础底板较厚或基础梁及底板用钢量较大，摆放距离可缩小。6）底板中若有基础梁，可事先预制或现场就地绑扎，对于较短的基础梁、门洞口下地梁，可采用事先预制，施工时吊装就位即可，对于长的、大的基础梁采用现场绑扎。如基础梁高大于1000mm时，应搭设钢管绑扎架进行绑扎。7）将基础梁的架立筋两端放在绑扎架上，画出箍筋间距，套上箍筋，按已画好的位置与底板梁上层钢筋绑扎牢固。穿基础梁下层
11、纵向钢筋，与箍筋绑牢。当纵向钢筋为双排时，可用短钢筋（直径不小于25mm并不小于梁主筋直径）垫在两层钢筋之间。抽出绑扎架，将已绑扎好的梁筋骨架落地。8）基础底板双层钢筋帮扎时，绑完下层钢筋后，搭设钢管支撑架（绑基础梁），摆放钢筋马凳（间距以1m左右一个为宜），以保证钢筋位置正确，钢筋马凳下铁应垫在下片钢筋网上。在马凳上摆放纵横两个方向定位钢筋，钢筋上下摆放次序及绑扣方法同底板下层钢筋。9）底板钢筋的连接：板的受力钢筋采用绑扎连接，搭接长度及接头位置应符合设计及规范要求。当采用绑扎接头时，在规定搭接长度的任一区段内有接头的受力钢筋截面面积占受力钢筋纵截面面积百分率，不宜大于25%，可不考虑接头位
12、置，钢筋搭接长度及搭接位置应符合设计及规范规定。钢筋搭接处应用铁丝在搭接处的中心及两端分别绑扎。任一区段内有接头的受力钢筋截面面积占受力钢筋总截面面积百分率，不宜大于50%，接头位置下铁宜设在跨中1/3区域、上铁宜设在支座1/3区域。10）由于基础底板及基础梁受力的特殊性，上下层钢筋断筋位置应符合设计和规范要求。11）根据在防水保护层上弹好的墙、柱插筋位置线和底板上层网上固定的定位框，将墙、柱伸入基础的插筋绑扎牢固，并在主筋上（底板上约500mm）绑一道固定筋，墙插筋两边距暗柱50mm，插入基础深度要符合设计和规范锚固长度要求，甩出长度和甩出错开百分比及错开长度应按设计及规范要求施工，其上端应
13、采取措施保证甩筋垂直，不歪斜、倾倒、变位。同时要考虑搭接长度、相邻钢筋错开距离。12）钢筋基础板网的弯钩应朝上，不要倒向一边；双层钢筋网的上层钢筋弯钩应朝下。13）独立柱基础为双向弯曲时，钢筋网的长向钢筋应放在短向钢筋的下面。14）现浇柱与基础连接用的插筋下端，用90弯钩与基础钢筋进行绑扎，其箍筋应比柱的箍筋小一个柱筋直径，以便于连接。插筋的位置可采用钢筋架或井字架固定牢固，以避免造成柱轴线偏移。5.2.2柱钢筋绑扎（1）工艺流程弹柱皮位置线、模板外控制线清理柱顶浮浆到全部露石子清理柱筋污渍修整底层伸出的柱预留钢筋将柱子箍筋叠放在预留钢筋绑扎（机械连接）柱子竖向钢筋在柱顶绑定距框在柱子竖向钢筋
14、上标识箍筋间距（可用皮数杆替代）按标识的间距将箍筋从上到下与柱子竖向钢筋绑扎（2）操作工艺1）套柱箍筋：按图纸要求间距，计算好每根柱子箍筋数量（注意抗震加密和绑扎接头加密），先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋，在搭接长度内，绑扣不少于3个，绑扣要向柱中心。2）搭接绑扎竖向受力筋：柱子主筋立起之后，绑扎接头的搭接长度应符合规范要求。3)画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔画箍筋间距线（或使用皮数杆控制箍筋间距）；并注意抗震加密、接头加密、机械连接时尽量避开连接套筒。4）柱箍筋绑扎按已画好的箍筋位置线，将已套好的箍筋往上移动，由上而下绑扎，宜采用缠扣绑扎。箍筋与主筋要
15、垂直和密贴，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅花交错绑扎。箍筋的弯钩叠合处应沿柱子竖筋交错布置，并绑扎牢固。有抗震要求的地区，柱箍筋端头弯成135。平直部分长度不小于10d（d为箍筋直径）。如箍筋采用90搭接，搭接处应焊接，焊缝长度单面焊缝不小于10d。柱基、柱顶和核心区（梁柱交接处）箍筋应加密，加密区长度及加密区内箍筋间距应符合设计图纸和抗震规范要求。如设计要求箍筋设拉筋时，拉筋应钩住箍筋。凡绑扎接头，接头长度内箍筋间距应按5d和100mm（受拉）中的较小值，10d和200mm（受压）中的较小值进行加密。柱子钢筋保护层厚度应符合设计及规范要求，主筋外皮为30mm，箍筋外保护层一般为15mm，垫块应绑扎在柱筋外皮上，（或用塑料卡卡在外竖筋上）注意避开十字交叉处，间距一般为1000mm，以保证主筋保护层厚度准确。当柱子
