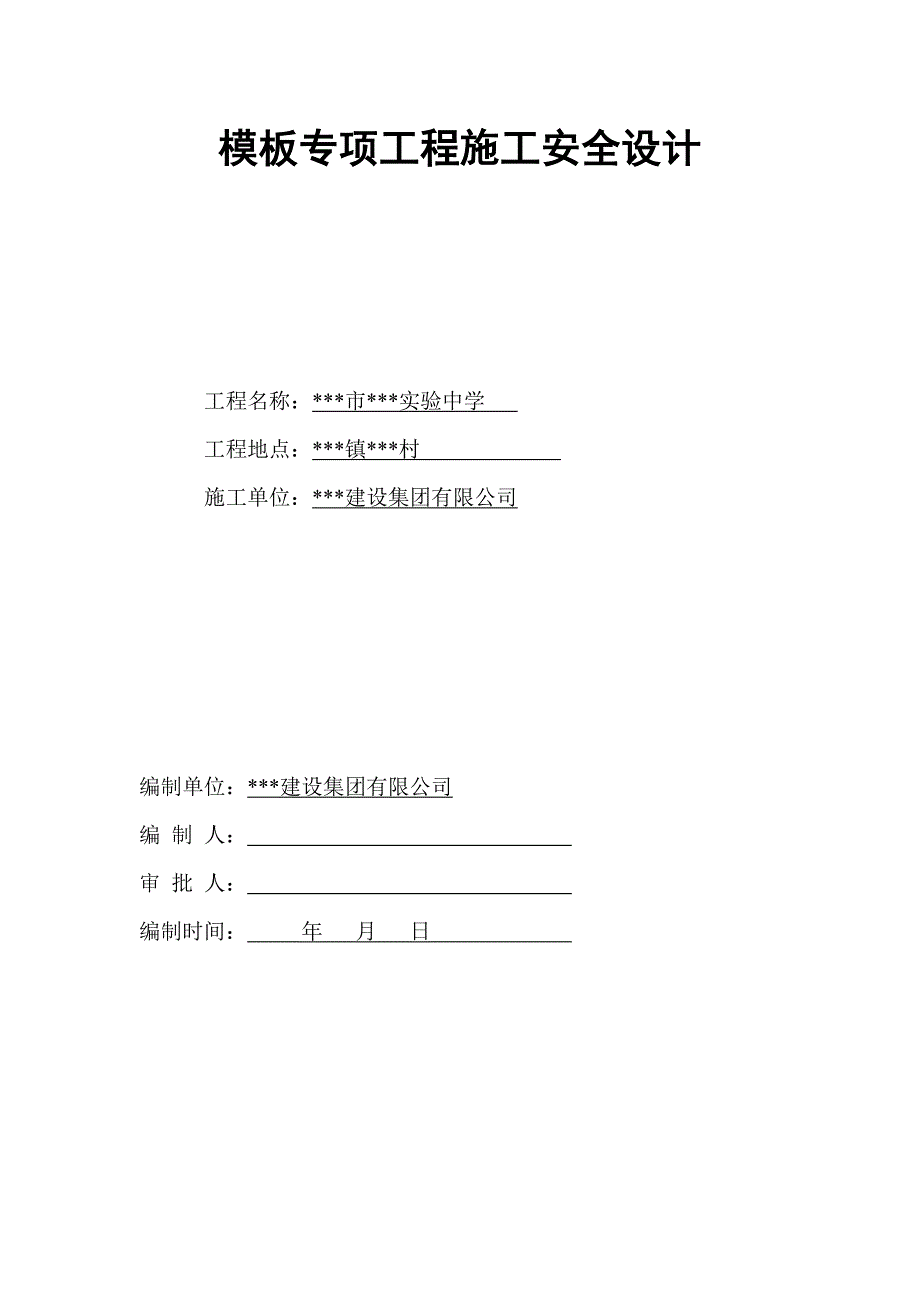

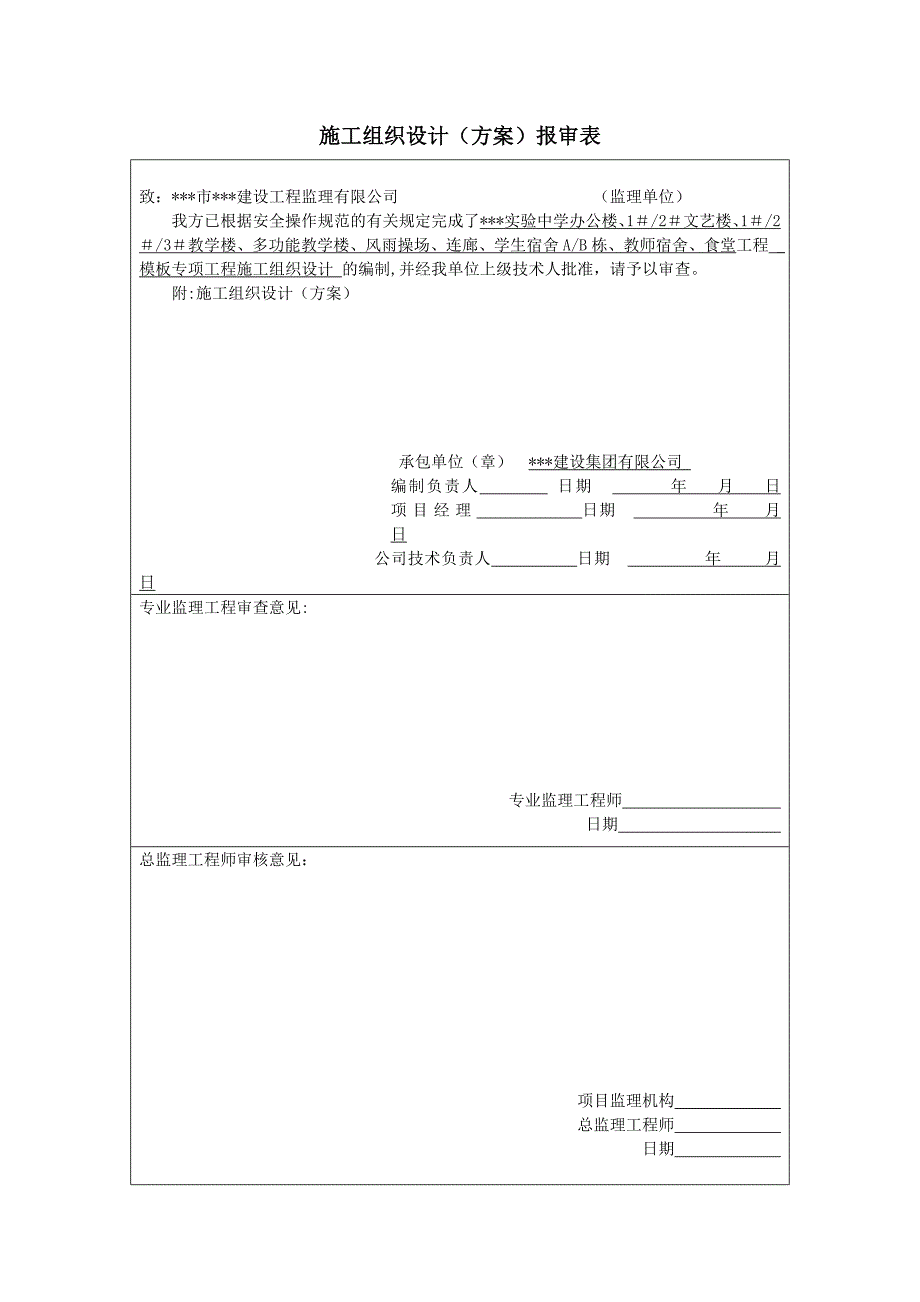

1、模板专项工程施工安全设计工程名称：*市*实验中学 工程地点：*镇*村 施工单位：*建设集团有限公司编制单位：*建设集团有限公司编 制 人： 审 批 人： 编制时间： 年 月 日 施工组织设计（方案）报审表致：*市*建设工程监理有限公司 （监理单位）我方已根据安全操作规范的有关规定完成了*实验中学办公楼、1/2文艺楼、1/2/3教学楼、多功能教学楼、风雨操场、连廊、学生宿舍A/B栋、教师宿舍、食堂工程 _模板专项工程施工组织设计 的编制,并经我单位上级技术人批准，请予以审查。附:施工组织设计（方案）承包单位（章） *建设集团有限公司 编制负责人 日期 年 月 日 项目经理 日期 年 月 日公司技

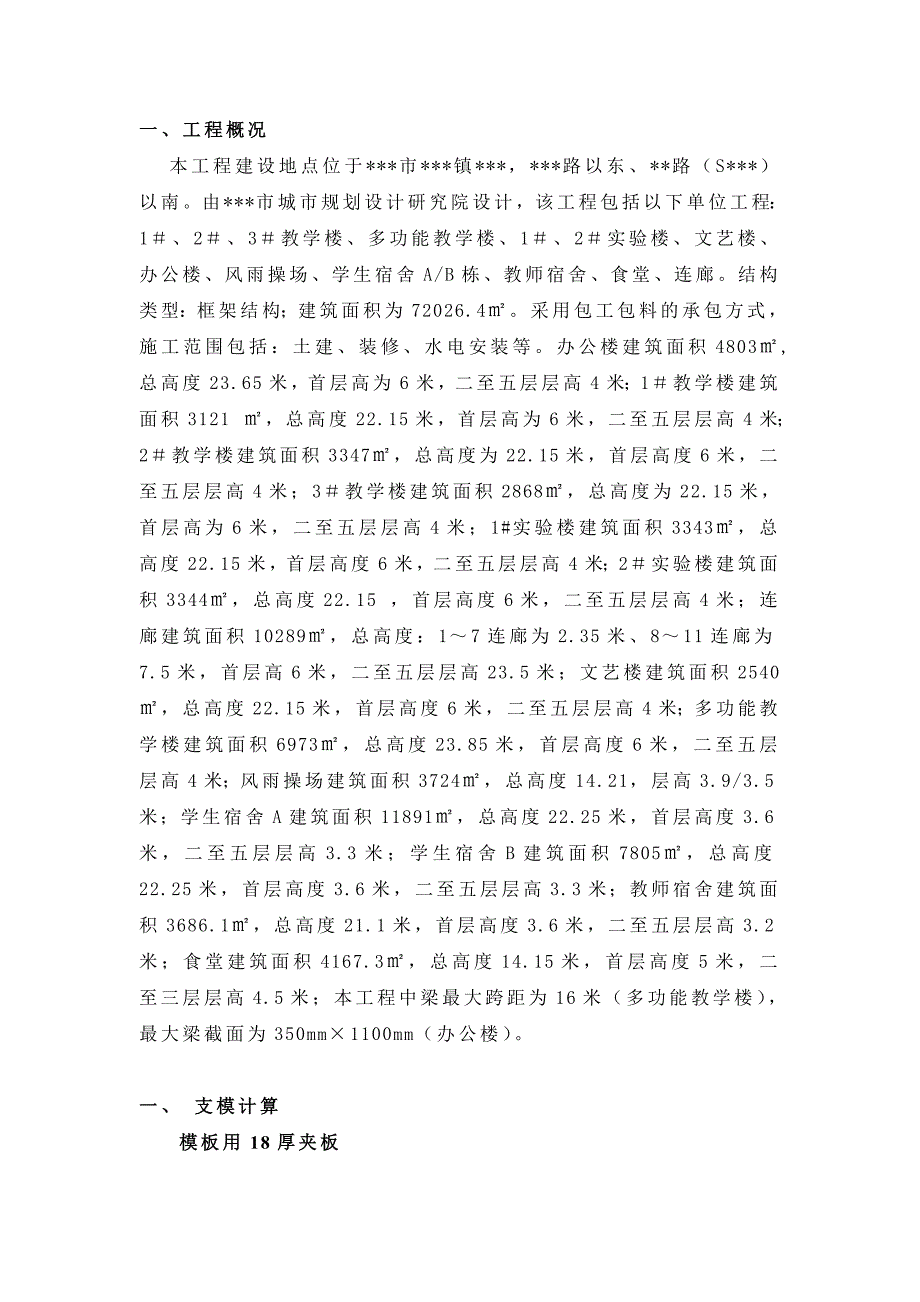

2、术负责人 日期 年 月 日专业监理工程审查意见: 专业监理工程师 日期 总监理工程师审核意见：项目监理机构 总监理工程师 日期 一、工程概况本工程建设地点位于*市*镇*，*路以东、*路（S*）以南。由*市城市规划设计研究院设计，该工程包括以下单位工程： 1、2、3教学楼、多功能教学楼、1、2实验楼、文艺楼、办公楼、风雨操场、学生宿舍A/B栋、教师宿舍、食堂、连廊。结构类型：框架结构；建筑面积为72026.4。采用包工包料的承包方式，施工范围包括：土建、装修、水电安装等。办公楼建筑面积4803,总高度23.65米，首层高为6米，二至五层层高4米；1教学楼建筑面积3121 ，总高度22.15米，首
3、层高为6米，二至五层层高4米；2教学楼建筑面积3347，总高度为22.15米，首层高度6米，二至五层层高4米；3教学楼建筑面积2868，总高度为22.15米，首层高为6米，二至五层层高4米；1#实验楼建筑面积3343，总高度22.15米，首层高度6米，二至五层层高4米；2实验楼建筑面积3344，总高度22.15 ，首层高度6米，二至五层层高4米；连廊建筑面积10289，总高度：17连廊为2.35米、811连廊为7.5米，首层高6米，二至五层层高23.5米；文艺楼建筑面积2540，总高度22.15米，首层高度6米，二至五层层高4米；多功能教学楼建筑面积6973，总高度23.85米，首层高度6米，
4、二至五层层高4米；风雨操场建筑面积3724，总高度14.21，层高3.9/3.5米；学生宿舍A建筑面积11891，总高度22.25米，首层高度3.6米，二至五层层高3.3米；学生宿舍B建筑面积7805，总高度22.25米，首层高度3.6米，二至五层层高3.3米；教师宿舍建筑面积3686.1，总高度21.1米，首层高度3.6米，二至五层层高3.2米；食堂建筑面积4167.3，总高度14.15米，首层高度5米，二至三层层高4.5米；本工程中梁最大跨距为16米（多功能教学楼），最大梁截面为350mm1100mm（办公楼）。一、 支模计算模板用18厚夹板抗压强度fc=10N/抗剪强度fv=1.4N/抗
5、弯强度fm=13N/弹性模量E=9000N/1、底板计算（1）抗弯强度验算计算底模承受的荷载：梁的底模设计要考虑四部分荷载：模板自重、新浇混凝土的重量、钢筋重量及振捣混凝土产生的荷载，均乘以分期系数1.2，底模18厚。底模板自重 160.4500.0181.2=0.15 KN/m混凝土荷重 160.4000.8001.2=6.14KN/m钢筋荷重 1.50.4000.8001.2=0.57KN/m振捣混凝土荷载 20.4001.2=0.96KN/m根据混凝土结构工程施工及验收规范规定的规定，涉及荷载值要乘以折减系数0.90，则q=0.9q1=9.0140.9=8.113KN/m（2）验算底模抗
6、弯承载力底模下面楞木间距为300，底模的计算简图如图，是一个等跨的多跨连续梁，因为模板长度有限，一般可按时等跨连续梁计算。查静力计算表得：弯矩系数：Km=-0.121，剪力系数Kv=-0.620，抗挠度系数：Kw=0.967。则：M=Kmql=-0.1218.113300300=-88350.57N按下列公式验算=M/W=88350.57/bhh/6=688350.57/3001818=5.45fm=13N/符合要求。（1） 抗剪强度验算（取大梁一段计算）查“施工常用结构计算”中结构静力计算表得：V=Kvql=0.6208.113300=1509.02N剪应力：=3V/2bh=31509.02
7、/230018=0.42fv=1.4N/符合要求。（2） 挠度验算验算挠度时，采用荷载标准值，且不考虑振捣混凝土的荷载。则：q1=8.294kN/m，q=8.2940.9=7.465kN/m。查“施工常用结构计算”中结构静力计算表得：W=Kwql4/100EI=0.9677.46463004/（10090001/12300183）=0.447允许挠度为：w=1/400=300/400=0.750.45符合要求。2、侧板验算（1）、荷载计算，门式支撑如图：假设T=27，1=1.2，2=1.0，V=3m/h则：1） 侧压力：F1=0.22Yct012v1/2=0.2224200/（27+15）1.
8、01.21.73=52.26kN/mF2=YcH=240.90=21.60kN/m取两者较小者：即21.60kN/m乘以分项系数：F=21.601.2=25.920kN/m2） 振捣混凝土时产生的荷载：4kN/乘以分项系数：41.4=5.6kN/以上两项荷载合计：25.920+5.6=31.520 kN/根据立挡间距为400，则线荷载为:31.520400/1000=12.61 kN/m乘以折减系数，则q=12.610.9=11.349 kN/m（2）、抗弯强度验算仍按四等跨计算，其KM、KV、KW与前述相同，侧模厚度为：18则：M=KMql22=0.12111.349400400=21971
9、6.64N=M/W=219716.64/（4001818）/6=10.1713N/符合要求。（3）、抗剪强度验算V=0.620ql=-0.62011.349400=2.81Kn剪应力：=3V/2bh=32.811000/（290018）=0.261.4N/符合要求。（4）、挠度验算取侧压力F=21.601.2=25.920KN/2，化为线荷载25.9200.400=10.37KN/，乘以折减系数q=0.910.37=9.33kN/，W=0.967ql4/100EI=（0.96710.374004）/(10090001/12900183)=0.59w=400/400=1.00符合要求。四、验算支
10、撑稳定性采用标准MJ1219门式脚手架支撑，门架高1.90m（含连接棒0.025m），宽1.20m，主立杆和上横杆采用422.5的优质钢管，加劲杆采用26.82.5的钢管，架距1.2m，支撑高度为4.1m，材料强度调整系数（查表5-18）为0.8。门架两侧每2步设水平加固杆1道，规格为42.02.5，自重为0.0230KN/m，小楞、梁卡具、托梁或桁架等自重按2KN/考虑。1、每米高度模板支撑自重产生的轴心力设计标准值NGK1：每架距内，每步架高度的构配件自重：门架 1榀 0.224KN交叉拉杆 2副 20.04=0.08KN连接棒 2个 20.06=0.012KN合计 0.316KN（以上数
11、值为固定数）每米高度模板支撑自重NGK1=0.316/1.90=0.17KN/m2、每米高度附件产生的轴心力设计值每架距内：水平加固杆自重（gggzzi）21.20.0230=0.06KN扣件自重 20.0145=0.03KN每米高度附件产生的轴心标准值：NGK2=0.08/（2*（0.026m+1.90）=0.04KN/m3、施工荷载作用于一榀门架的轴心力标准值总和ENQiK（1）模板自重（每架距内1.2米长）底模板（a） 5KN/m0.30m1.2m18m/1000=0.032KN侧模板（b） 5KN/m0.90m1.2m18m/1000=0.097KN大小楞、托梁、卡具等（c） 2KN/
12、m21.2m0.90m=2.16KNN Q1K=0.03+0.10+2.16=2.29KN（2）混凝土自重N Q2K=25KN/m0.90m0.30m1.2m=8.10KN（3）钢筋自重N Q3K=1.5KN/m0.90m0.30m1.2m=0.49KN（4）施工人员及设备自重N Q4K=10.30m1.2m=0.36KN（5）对于水平面模板N Q5K=2KN/0.30m1.2m=0.72KN NQiK= NQ1K+ NQ2K+NQ3K+NQ4K+NQ5K=11.96KN4、作用于一榀门架轴心力设计值N=21.2（NGK1+NGK2）*h+1.40.85NQiK =15.19KN5、一榀门架稳定承载力设计值Nd（1）门架立杆等效截面惯性矩查建筑施工脚手架使用手册（含垂直运输设施）表5-7级表5-5有:A0=310.20h0=1930h1=1536主立杆钢管惯性矩I0=（424-37.004）/64=6.071044加强杆钢管惯性矩I0=（26.84-21.804）/64=1.421044按下式计算I=I0+（h1/h0）I1=7.201044(2)门架立杆回转半径ii=（I/A0）1/2=15.24(3)门架立杆稳定系数，根据=h0/I=126.64查表：=0.412（4）一榀门架的稳定承载力设计值按下式计算：Nd=KAf=41.9
