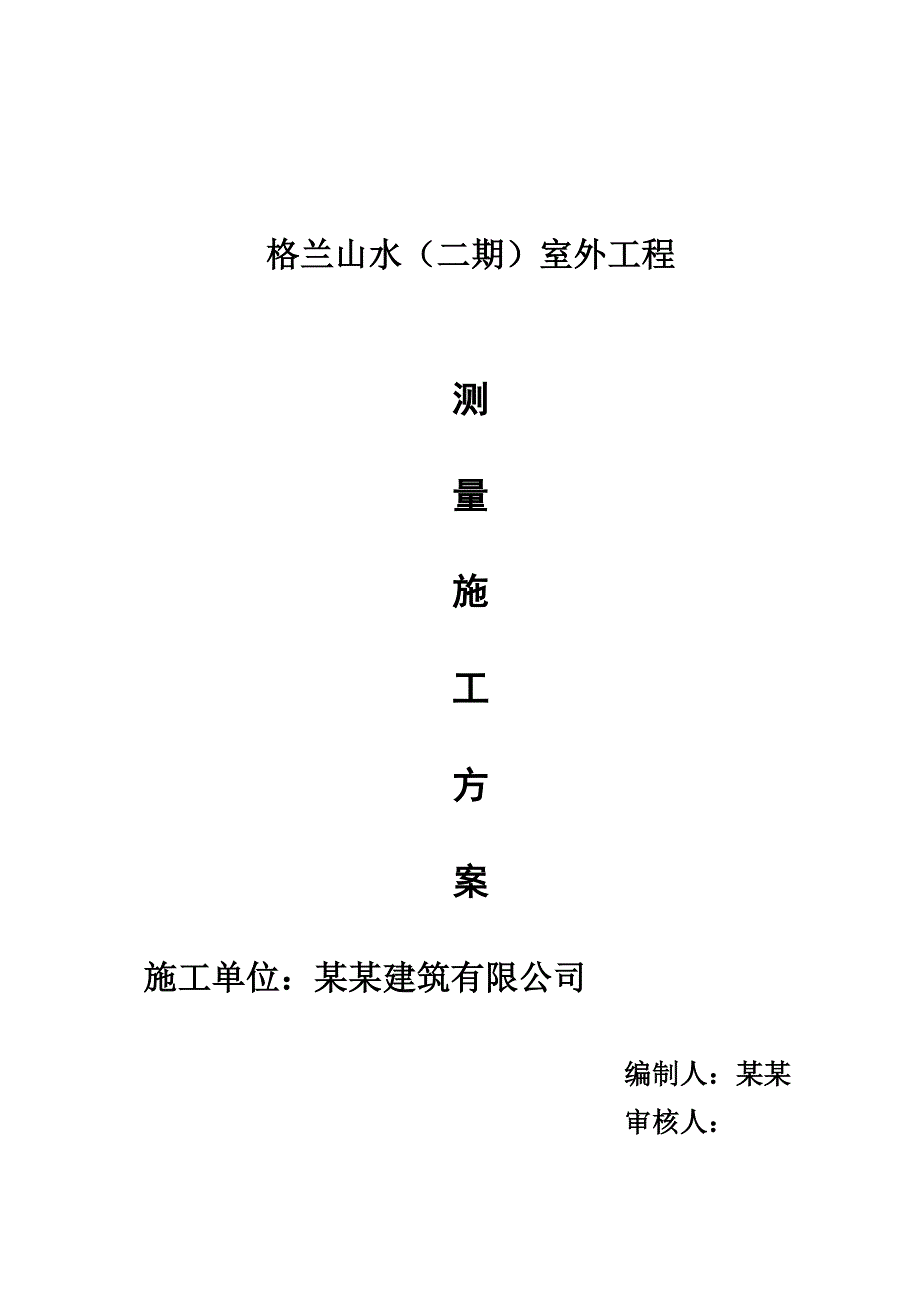

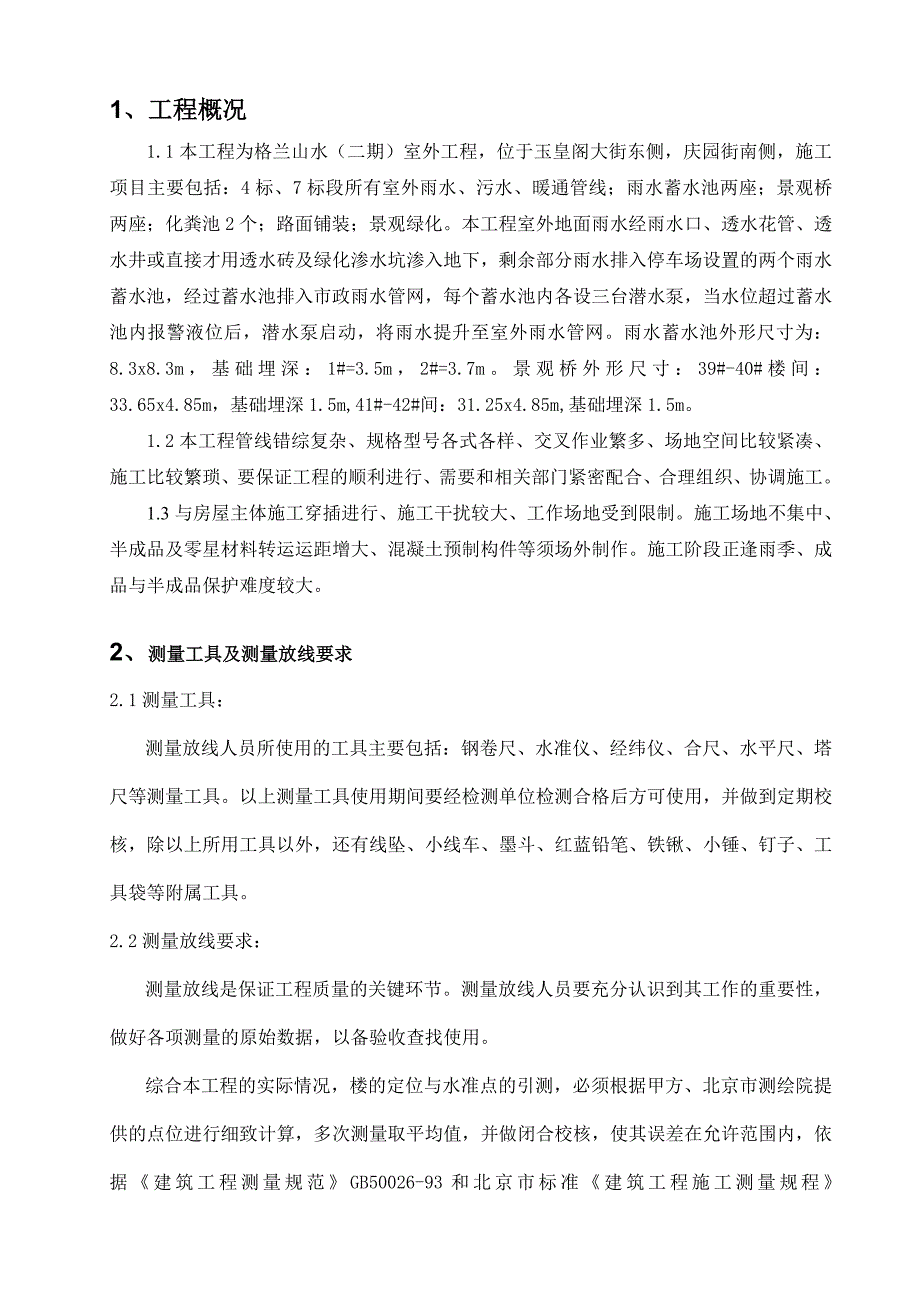

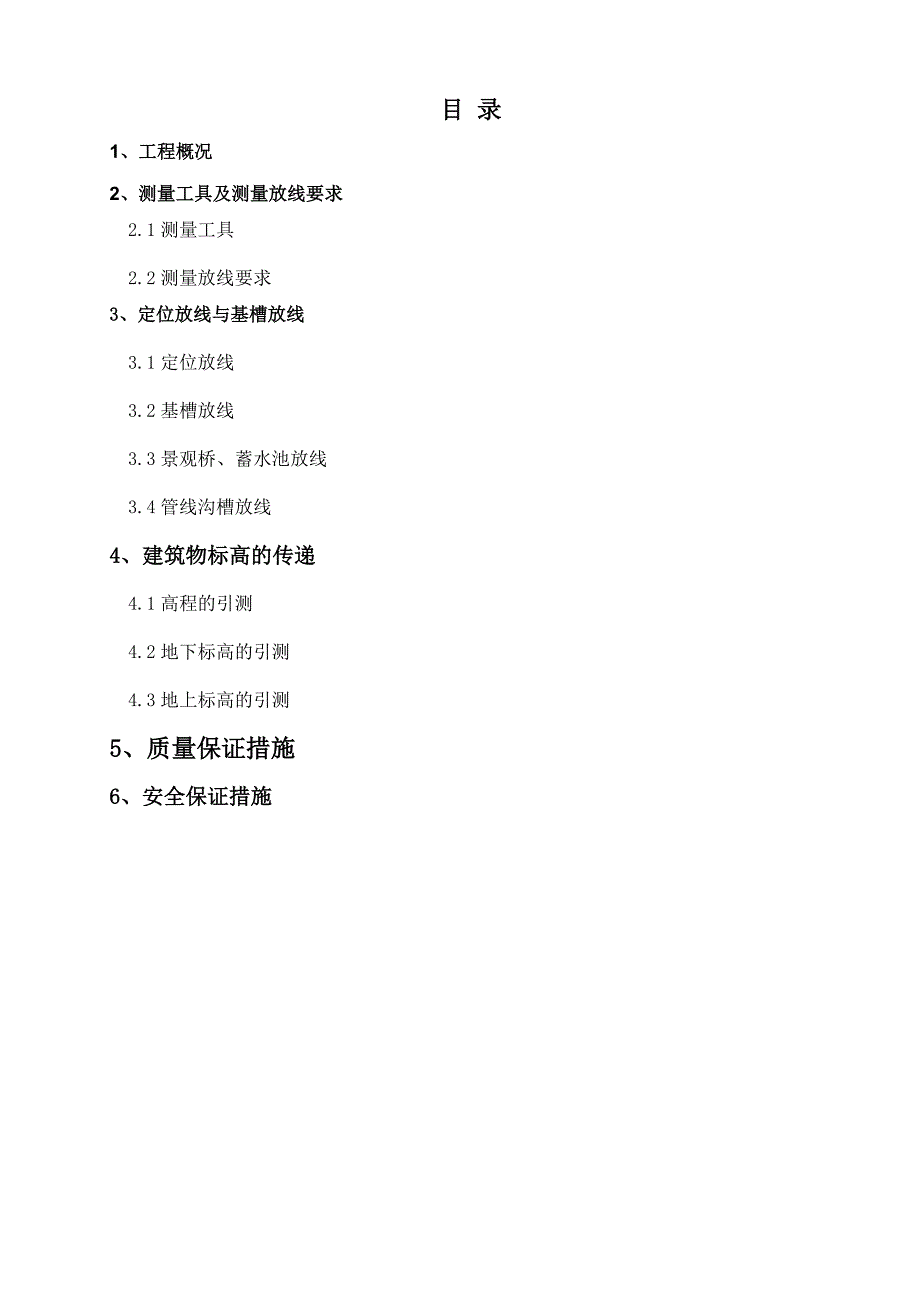

1、格兰山水（二期）室外工程测量施工方案 施工单位：某某建筑有限公司 编制人：某某 审核人： 目 录1、工程概况2、测量工具及测量放线要求2.1测量工具2.2测量放线要求3、 定位放线与基槽放线3.1定位放线3.2基槽放线3.3景观桥、蓄水池放线3.4管线沟槽放线4、建筑物标高的传递4.1高程的引测4.2地下标高的引测4.3地上标高的引测5、质量保证措施6、安全保证措施1、工程概况1.1本工程为格兰山水（二期）室外工程，位于玉皇阁大街东侧，庆园街南侧，施工项目主要包括：4标、7标段所有室外雨水、污水、暖通管线；雨水蓄水池两座；景观桥两座；化粪池2个；路面铺装；景观绿化。本工程室外地面雨水经雨水口、
2、透水花管、透水井或直接才用透水砖及绿化渗水坑渗入地下，剩余部分雨水排入停车场设置的两个雨水蓄水池，经过蓄水池排入市政雨水管网，每个蓄水池内各设三台潜水泵，当水位超过蓄水池内报警液位后，潜水泵启动，将雨水提升至室外雨水管网。雨水蓄水池外形尺寸为：8.3x8.3m，基础埋深：1#=3.5m，2#=3.7m。景观桥外形尺寸：39#-40#楼间：33.65x4.85m，基础埋深1.5m,41#-42#间：31.25x4.85m,基础埋深1.5m。1.2本工程管线错综复杂、规格型号各式各样、交叉作业繁多、场地空间比较紧凑、施工比较繁琐、要保证工程的顺利进行、需要和相关部门紧密配合、合理组织、协调施工。
3、1.3与房屋主体施工穿插进行、施工干扰较大、工作场地受到限制。施工场地不集中、半成品及零星材料转运运距增大、混凝土预制构件等须场外制作。施工阶段正逢雨季、成品与半成品保护难度较大。2、测量工具及测量放线要求2.1测量工具：测量放线人员所使用的工具主要包括：钢卷尺、水准仪、经纬仪、合尺、水平尺、塔尺等测量工具。以上测量工具使用期间要经检测单位检测合格后方可使用，并做到定期校核，除以上所用工具以外，还有线坠、小线车、墨斗、红蓝铅笔、铁锹、小锤、钉子、工具袋等附属工具。2.2测量放线要求：测量放线是保证工程质量的关键环节。测量放线人员要充分认识到其工作的重要性，做好各项测量的原始数据，以备验收查找使
4、用。综合本工程的实际情况，楼的定位与水准点的引测，必须根据甲方、北京市测绘院提供的点位进行细致计算，多次测量取平均值，并做闭合校核，使其误差在允许范围内，依据建筑工程测量规范GB50026-93和北京市标准建筑工程施工测量规程（DBJ01-21-95）做好各项测量记录，以复查和交工时使用。以下为各种测量情况的允许偏差2.2.1轴线竖向投测的允许误差符合下表：项目允许误差（mm）每层3高度(H)30mH60m102.2.2施工测量放线时，应先在结构平面上校核投测轴线，闭合后，再测设细部轴线，然后据此测设墙、柱、梁、门窗洞口等边线，各部位放线的允许误差应符合下表的规定：项目允许误差（mm）主轴线长
5、度（L）L30m530L60m1060L90m15细部轴线2墙、柱、梁边线32.2.3标高的竖向传递，应用钢尺从首层起始标高线竖直量取，标高的允许误差符合下表的规定：项目允许偏差（mm）每层3总高（H）30H60m102.2.4施工抄平允许误差符合规范规定，抄平之前，应先校测标高点，进行一次精密定平，水平线标高的允许误差为3mm2.2.5建筑物围护结构封闭前，必须将控制轴线引测至结构内部，作为室内装修与设备安装放线的依据，控制线可采用平行借线法引测。2.2.6结构施工中测设的平面与标高线，均应以墨线标定线迹应清晰准确，墨线宽应小于1mm。测量放线人员在定位放线、抄测标高以前，要认真熟悉图纸和有
6、关技术资料，审核各项尺寸，计算出各项测量数据，施测过程中的每个环节都要精确操作，对中和丈量，丈量要准确，测角应采用盘左盘右复测法，后视应选用长边，既以长定短，以保证引测过程的测量精度，0.000的引测，为保证引测精度采用符合测法，仪器安置尽可能地摆放在测点中间部位，以消除视差的影响。2.2.7无论轴线控制桩，还是0.000标高都要作到有特殊标识，以利于施工查找方便，测量放线人员对其引测的轴线控制桩位，还是0.000 标高点都要认真妥善保管，以免被碰动，给以后的工作带来不必要的麻烦。控制桩位采用四周砌砖，内用混凝土灌实。2.2.8定位放线，水准点标高的引测施工层的引测施工层的放线500MM线的抄
7、测。都必须经有关人员验线合格后，方可进行下道工序。3、定位放线与基槽放线3.1定位放线依据设计图纸尺寸测进行定位放线，本工程定位放线一律以主楼为基准点。进行点位的引测。并建立平面矩形控制网，以便挖槽。基槽修坡，垫层底板。3.2基槽放线雨水蓄水池、景观桥、化粪池基槽放线应符合DBJ-01-21-95建筑工程施工测量规程中的6.2.5的规定，其规定为：基槽上口桩位允许误差为+50MM，-20MM，基槽下口桩位允许误差为10MM，根据建立的平面矩形控制网，设计边坡及场地高程。分别测设出基槽下口（坡脚）及基槽上口（坡顶）位置桩。并沿上口桩撤出开挖边界线。依据放坡系数与主轴线尺寸，垫层边线尺寸外加1米的
8、工作面定出基槽边线，拉小线，撒灰线，放出边线及基槽下口线，以便铲车挖槽时使用，测量放线人员为便于挖槽撒灰线，在基槽边线的各交点处打一钢筋。基槽放线完毕后，须由甲方工地负责人，监理工程师，质检员验线合格后方可破土动工。基槽挖完后，用经纬仪向槽内投测“井”字形线，依据“井”字线及基础钎探平面图，撒出梅花形钎探孔位置图。并按照钎探平面图钎探，钎探孔位的编号对照钎探图的编号修槽，基础垫层防水保护墙等也依据此进行放线定位。3.3景观桥、蓄水池放线根据墙皮线控制桩向槽内投测各轴墙皮线，依据基础平面图进行底板放线，底板施工完毕，依据地下平面图重复上述各轴线进行投测，用50米钢卷尺放出各小轴线，然后以此进行各
9、细部尺寸的放线（墙皮线，柱子轴线，柱子控制线，墙体控制线），因景观桥为框架结构，因此柱子及局部混凝土墙须在每道混凝土墙体两侧及柱子四周弹出距墙皮500MM的控制线，以备支桥面梁、板模用。经过墙体、柱子的轴线，用墨斗弹出通长线，轴线的四周也必须弹出通长距柱边线，500MM控制线。当柱子拆模后将柱子的四面轴线用经纬仪或线坠将地面上的轴线垂吊到柱子立面上，用墨线弹出，并在柱子的顶部弹出十字交叉线以便于支模板和钢筋绑扎用。在底板放线时，轴线引测到墙体各大角垫层边上，弹出轴线以便于校正模板。基础放线允许误差必须符合DBJ01-21-95建筑工程施工测量规程的规定。长度L宽度B的尺寸（m）允许误差（mm）
10、L（B）小于等于305L（B）大于30小于等于6010L（B）大于60小于等于9015轴线的对角线尺寸，允许误差为边长误差的1.414倍。3.4管线沟槽放线施工前严格按图纸进行放样，根据甲方提供的控制点及现场加密闭合的控制点用全站仪测定出管道中心线，直线段10m一点，曲线段5m一点，并测定出检查井的平面位置及原地面高程。开挖时根据图纸设计高程，计算出开挖深度，按规定坡度放坡，并用石灰撒出开挖坡顶上口两边的边线，开挖时，进行跟踪测量，沟底每隔5m测定出一个平面位置及垫层面高程控制桩（垫层面高程等于图纸设计管内底高程减去承插口管壁厚度），严格控制好沟槽底的平面位置及高程，垫层浇筑完毕及时在垫层面上
11、用全站仪测出管道定中心的平面位置并弹出墨线及检查井的平面位置和大小。管道安装时进行跟踪检查测量，复测管内底高程是否与图纸对应，管道施工完毕，应进行竣工测量。各道工序的测量资料需认真做好记录，所有测量成果及时上报监理工程师审核批复。4、建筑物标高的传递4.1高程的引测根据北京市测绘院提供的BM1(绝对高程486.0）向现场引测已知高程数的0.000标高点，引测时放线人员要做到仪器要精严，读数要准确，记录要准确，计算要精心，成果要校核。并且做到多次测量取平均值，以减少测量时造成的误差。标高点应引测到不宜沉降的临时建筑物或已建建筑物上，现场内所引测的点位不应少于5个，且仪器无论安置在任何位置，至少也
12、能看到两个点位,以便进行校核。误差在允许范围内方可使用，引测的标高点都必须用红漆做成倒立的三角形明显标出。倒立三角形的顶部为所引测的现场标高，即0.000标高点。为保证引测的精度，引测采用附合法，即从BM1出发，引测到现场后再到BM1点上进行符合，确定无误后在施工层中方可使用。为保证记录和计算的准确，计算与记录采用表格方式进行切便于保存，各标高点位都要妥善保护以便在施工过程中使用。高程引测采用三等水准测量，它必须达到规程DBJ-01-95中的规定5.2.2规定（水准测量的主要技术要求）往返附和闭合差（mm）为12L或10N注L为附和路线或闭合环线长度（以千米计算），N为测站数。4.2地下标高的
13、引测4.2.1根据现场内引测的0.000标高点，安置仪器，用5米塔尺向槽内引测距槽底500mm标高线，允许误差为5mm（规程DBJ01-21-95中6.4.1中的规定），并在槽内四周均匀测设距槽底500mm的水平桩，槽内测设水平桩位不少于2个，然后在以此抄测标高进行基槽清理整平。垫层、底板的施工，地下室500mm线的抄测，在抄测柱子500mm线时，每个柱子至少要抄测3点，上层和下层的500m m线也必须进行复核，以检查抄测标高的正确性。4.2.2钢筋绑扎，支模板时标高500mm线的抄测，在每个房间墙体交点钢筋上抄测。若超过4米的中间加抄测一点用红漆明显标出，以方便操作工种在施工过程中的使用。4
14、.2.3墙体、柱子500mm线的抄测，墙体柱子拆模后，及时在每一道墙的两侧和柱子四周抄测500mm线，并用墨汁清晰地弹出墨线，为下面支顶模，大梁，钢筋绑扎，后砌墙的砌筑，抹灰，门窗的安装，水暖电管件的安装，做地面提供可靠的标高依据。4.3地上标高的引测地上标高点的传递，至少要有2个点位向上传递，引测位置易选在无障碍的外墙大角处，在传递点上统一测设水平标高线，用钢尺竖直的量至施工层，用水准仪测设各点，在允许误差范围内取平均值，（允许误差符合前面提到的规程DBJ01-21-95中的7.1.7中规定）作为本层的标高点，再以此抄测每一道墙体柱子500MM线，为下面支模等工序提供可靠的依据。5、质量保证
15、措施5.1根据本工程的实际情况，定位和水准点的引测必须依据测绘员给定的桩位进行楼的定位和引测。高程点0.000 标高点的引测，计算要细致，对中要准确实测应盘左盘右多次测设，丈量要往返测量取平均值，做到测算步步校核，使闭合差在允许范围内。5.2测量放线人员应作好原始记录和计算记录，测角应采用复测方法且盘左盘右，取平均值，尽量以长边定短边，使误差在允许范围内。依据主轴线控制桩向槽内投测“井”字形时，也要仔细对中，测量进行校核，再依据主轴线进行细部尺寸的放线，放线完毕后，为保证放线的准确，放线人员要相互对换进行检查，门窗洞口的位置数量、墙皮线和每道墙体控制线尺寸是否正确，主轴线采用量对角线的方法进行检查，作到准确无误后，方可使用。5.3高程引测各点位到现场后再回到已知高程的BM1上进行复合。500MM线抄测要准确，看其四角及门窗两侧是否交圈。主轴线控制桩要采用混
