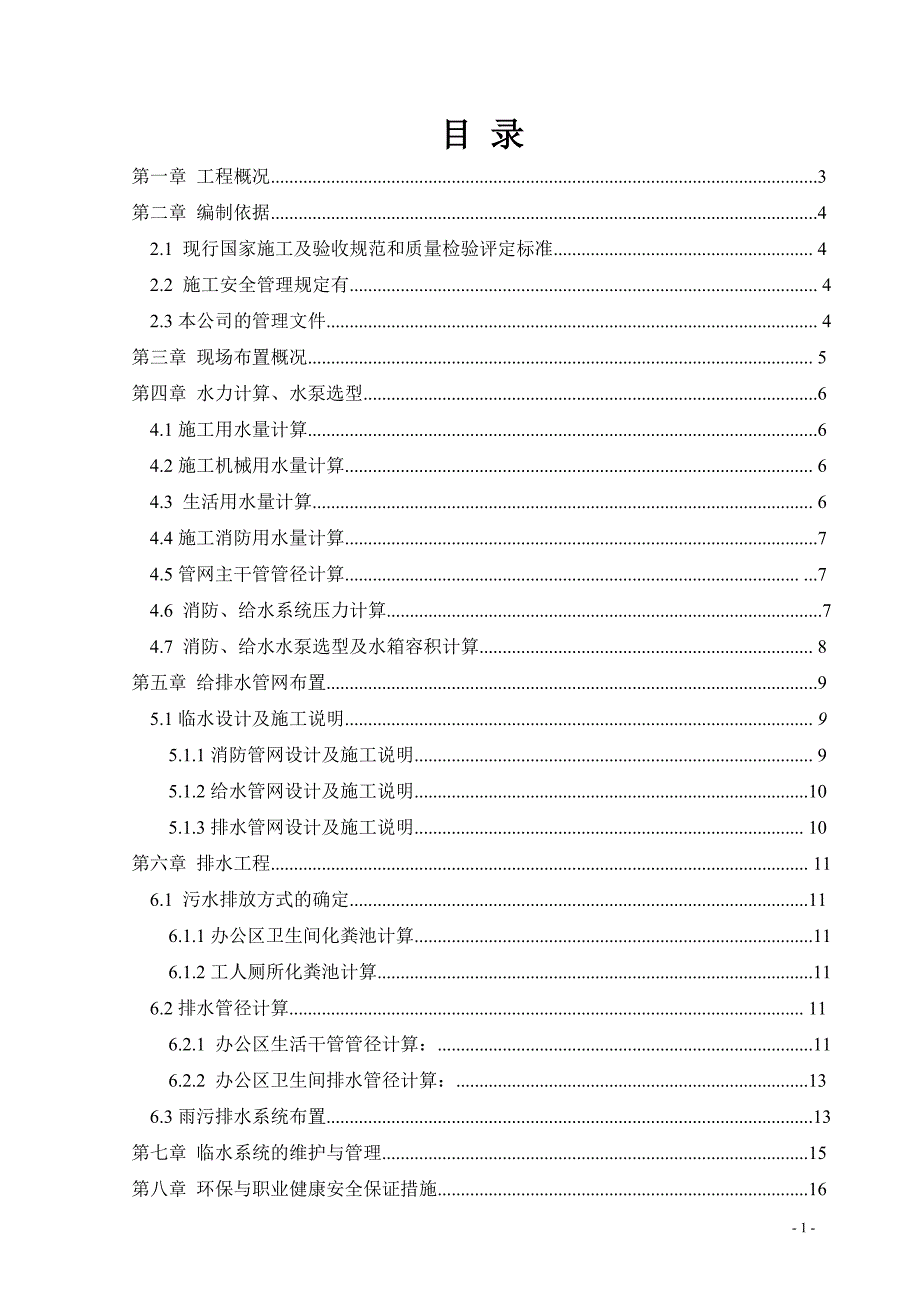

1、目 录第一章 工程概况3 第二章 编制依据4 2.1 现行国家施工及验收规范和质量检验评定标准. 4 2.2 施工安全管理规定有. 42.3本公司的管理文件. 4第三章 现场布置概况. 5 第四章 水力计算、水泵选型6 4.1施工用水量计算6 4.2施工机械用水量计算. 6 4.3 生活用水量计算. 6 4.4施工消防用水量计算.7 4.5管网主干管管径计算. .7 4.6 消防、给水系统压力计算.74.7 消防、给水水泵选型及水箱容积计算. 8 第五章 给排水管网布置.9 5.1临水设计及施工说明. 9 5.1.1消防管网设计及施工说明 9 5.1.2给水管网设计及施工说明10 5.1.3排

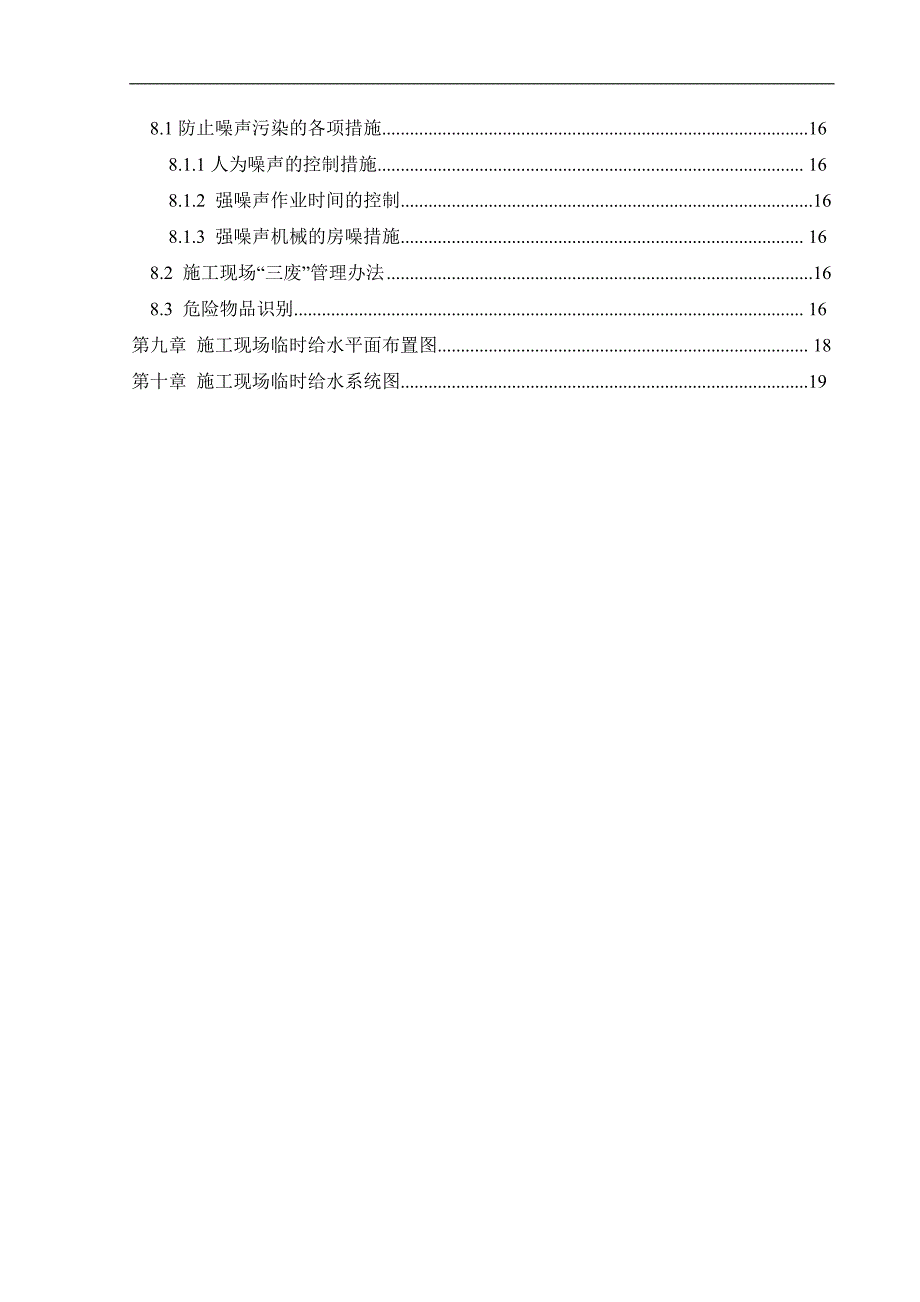

2、水管网设计及施工说明. 10 第六章 排水工程 116.1 污水排放方式的确定11 6.1.1办公区卫生间化粪池计算116.1.2工人厕所化粪池计算116.2排水管径计算. 11 6.2.1 办公区生活干管管径计算：116.2.2 办公区卫生间排水管径计算：13 6.3雨污排水系统布置.13第七章 临水系统的维护与管理.15 第八章 环保与职业健康安全保证措施.16 8.1防止噪声污染的各项措施16 8.1.1人为噪声的控制措施. 16 8.1.2 强噪声作业时间的控制168.1.3 强噪声机械的房噪措施 16 8.2 施工现场“三废”管理办法168.3 危险物品识别 16 第九章 施工现场临

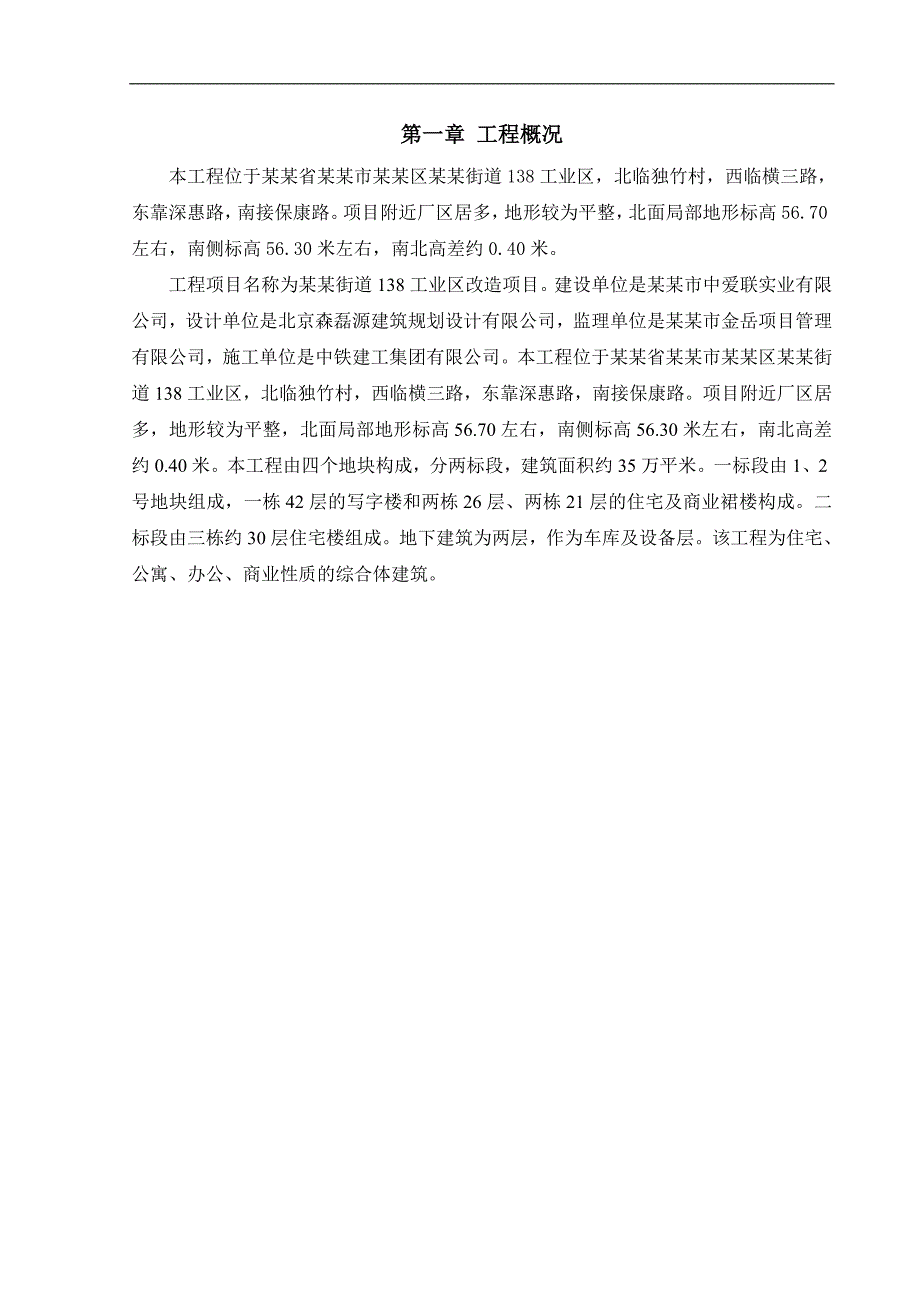

3、时给水平面布置图 18第十章 施工现场临时给水系统图19 第一章 工程概况本工程位于某某省某某市某某区某某街道138工业区，北临独竹村，西临横三路，东靠深惠路，南接保康路。项目附近厂区居多，地形较为平整，北面局部地形标高56.70左右，南侧标高56.30米左右，南北高差约0.40米。工程项目名称为某某街道138工业区改造项目。建设单位是某某市中爱联实业有限公司，设计单位是北京森磊源建筑规划设计有限公司，监理单位是某某市金岳项目管理有限公司，施工单位是中铁建工集团有限公司。本工程位于某某省某某市某某区某某街道138工业区，北临独竹村，西临横三路，东靠深惠路，南接保康路。项目附近厂区居多，地形较为
4、平整，北面局部地形标高56.70左右，南侧标高56.30米左右，南北高差约0.40米。本工程由四个地块构成，分两标段，建筑面积约35万平米。一标段由1、2号地块组成，一栋42层的写字楼和两栋26层、两栋21层的住宅及商业裙楼构成。二标段由三栋约30层住宅楼组成。地下建筑为两层，作为车库及设备层。该工程为住宅、公寓、办公、商业性质的综合体建筑。第二章 编制依据2.1 现行国家施工及验收规范和质量检验评定标准 1、建筑安装工程质量检验评定统一标准 GBJ300-304-88 2、建筑给水排水及采暖工程施工质量验收规范 GB50242-2002 3、建筑设备安装通用图集 91SB2、91SB3 4、
5、国家标准图集 S1S2S3 5、临时消防规范 GB50720-2011 2.2 施工安全管理规定有中铁建工集团有限公司工程项目安全生产标准 2.3本公司的管理文件本公司质量保证手册及标准工作程序，本公司管理制度汇编。第三章 现场布置概况现场给排水布置分为南北两大区域，北侧（1、2地块，即：一标段），位于保康路北侧；南侧（3、4地块，即：二标段），位于保康路南侧，钢筋堆放地及加工场地、库房、现场办公室、卫生间等。具体见附图。第四章 水力计算、水泵选型工地临时供水的水量计算有现场施工用水、施工机械用水、现场生活用水、冲洗马路和洗车用水及消防用水等5项。4.1施工用水量计算 q1=K1Q1N1/（T
6、1t）K2/（83600）K1未预计施工用水系数1.15Q1工程量，每日混凝土量：500 m3 每日模板冲洗量：700 m2N1用水定额，混凝土养护取300L/ m3模板冲洗取5 L/ m2K2用水不均衡系数取1.5T1年度有效工作日t每天工作班数取2q1=1.155003001.5/（283600）+1.1570051.5/283600 =6.3+0.15 =4.61(L/S)4.2施工机械用水量计算q2=K1Q2N2K3/（83600） K1未预计施工用水系数取1.15Q2机械使用台数(地泵)取2 N2机械台班定额500L/台班K3施工机械用水不均衡系数取2q2=1.1525002/(83
7、600) =0.08(L/S) 4.3 生活用水量计算q3=（）K4/(243600) q3生活区生活用水量p2生活区居住人数（拟定取500人） N3生活区生活用水定额（2升/人.班）K4用水均衡系数（2.002.5）工人生活用水系数确定：生活区生活用水定额其中包括：卫生设施用水定额为25升/人；食堂用水等额为15升/人；洗浴用水定额为30升/人（出勤人数按30%计）则：q3=（）K4/(243600) =（50025+50015+50030%30+50030）2.00/（243600） =0.9L/S4.4施工消防用水量计算 因为该区域工地面积小于5公顷（实际占地约4.8公顷），如果假设该工
8、地同时发生火灾的次数为一次，则消防用水的定额为：1015L/S，取q4=10 L/S; 因为：q= q1+ q2+q3 =4.61+0.08+0.9 =5.58(L/S)10 L/S 则: Q= 10(L/S)4.5管网主干管管径计算 Di=Di用水管段管径（mm）Qi用水流量（L/S） U经济流速（3.54.0） Di= = =100(mm) 管网引入管径DN100给水管能满足施工、生活及消防要求。4.6 消防、给水系统压力计算 超高层扬程：H1=433=129m; 即：水泵最小压力:P=1.3MP; 水头损失：h=h+h2=（1.151.2）h1 =（1.151.2）iL h水头损失（m）
9、； h1沿程水头损失（m）； h2局部水头损失（m）； i单位水头损失82.55； L计算管段长度（m），本工程为129m； h=1.2iL=1.282.55279=28（m） 管道水平长度取150m，管道总长度L=129+150=279m;查施工手册，用插入法得单位管长的水头损失i=82.55。所以水泵总扬程：H=H1+h=129+28=157；4.7 消防、给水水泵选型及水箱容积计算 由于水泵总扬程为：H=H1+h=129+28=157； 所有水泵选择：两台水泵一备一用；型号65DL-9; 其扬程为H:157米；流量Q:30m/h； N=13KW。 因消防设计秒流量为8.3 L/s，设置的
10、消防水箱容积需满足前十分钟消防用水量，故计算为： VX =0.6Q =0.68.3 =5 m3 消防水泵房中设置5立方米贮水箱一座。因消防设计秒流量为8.3 L/s，设置的消防水池积需满足一小时消防用水量，故计算为： VX =3.6Q =3.68.3 =29.8m3消防水泵房中设置30立方米消防水池一座。第五章 给排水管网布置5.1临水设计及施工说明总水源来自东侧大门市政供水管线，在此设置一处水表井，入口管径DN100，现场采用环状管网供水，管道材质镀锌钢管，采用卡箍连接，刷两遍防锈漆，干管直径DN100。室外管道地面敷设，每隔三米设置1个管道支墩，有车辆通道处埋地敷设并加设套管，埋深1.5米
11、，如遇排水管井位置，环绕避开。DN100的镀锌钢主管接上水表和法兰闸阀（充分预计了施工、消防、机械、生活、马路冲洗和洗车用水的要求），在水表后再分为两路DN100镀锌钢支管。一路进入一标段施工1、2号生活水箱，经加压离心泵供给1、2号地块塔楼施工及消防用水；另一路支管穿过保康路进入二标段，于3、4号地块围墙边各设立1座施工生活水箱，由离心加压泵供给3、4号地块塔楼施工、消防用水。塔楼施工供水，经过加压泵（两台，一备一用）竖向供给。竖向一条DN65管道沿塔楼外立面布置，每层设置一个施工给水口，后端需水点可用软胶管灵活方便的引致所需位置。5.1.1消防管网设计及施工说明5.1.1.1室外消防管网室
12、外消防管道为环状，消火栓选择单出口DN65地上式消火栓，采用喷嘴19mm的直流水枪，配25m /DN65mm麻质水龙带，水枪充实水柱13m，每隔50米设置一具，现场一共29具。消防、施工用水管道在两个区域各自沿围墙形成一个环形管网。各地块塔楼附近设置一个30 m3（V=3*5*2）的储水池，通过两台加压泵（一备一用）和两条DN65的镀锌管道竖向配送至各地块内的塔楼作为施工、消防用水。考虑到施工用水高峰期水压的不稳定性，将为本工程的超高层单独设置一台专供水泵，于1号水箱旁独立设置。并在超高层的28层设置中转水箱（V=2*2*2=8），由加压泵配送至28层以上。具体现场管道布置详见后附临水平面布置
13、图。5.1.1.2楼内消防管网每栋主楼内设置一根DN65的消防立管，每隔两层设置一个直径65mm的单口消火栓，同样配置喷嘴19mm的直流水枪，25m/ DN65mm麻质水龙带，水枪充实水柱13m。没有设置消火栓的楼层配备相应数量的3kg干粉灭火器。5.1.1.3 消防泵房在各地块塔楼地下室顶板设置消防兼给水泵房，内设消防及生产水池、消防/生产水泵。消防水泵选型为65DL-9定频泵组：Qb=30m/h，Hb=157m，N=13KW。生产水泵选型为60BL7变频泵组：Qb=2030m/h，Hb=157m，N=13KW。消防水池容积30m3.5.1.2给水管网设计及施工说明5.1.2.1 室外给水管网室外给水管道为环状，管材为DN100的镀锌钢管，卡箍连接；管道沿基坑周边地面敷设，每隔三米设置1个管道支墩，有车辆通道处埋地敷设并加设套管，埋深1.5米，；地泵位置、洗车池、生活区、办公区均设置给水点。地泵用水、洗车池用水、现场搅拌用水均从室外环状管网上引出DN25给水支管以满足用水要求；生活区、办公区给水支管支管径大小为DN50。过路给水支管套管保护埋深1米敷设，保证能承重；其中一号地块、三号地块及四号地块管道穿马路1.5米埋深连成通路。5.1.2.2 室内给水管网主
