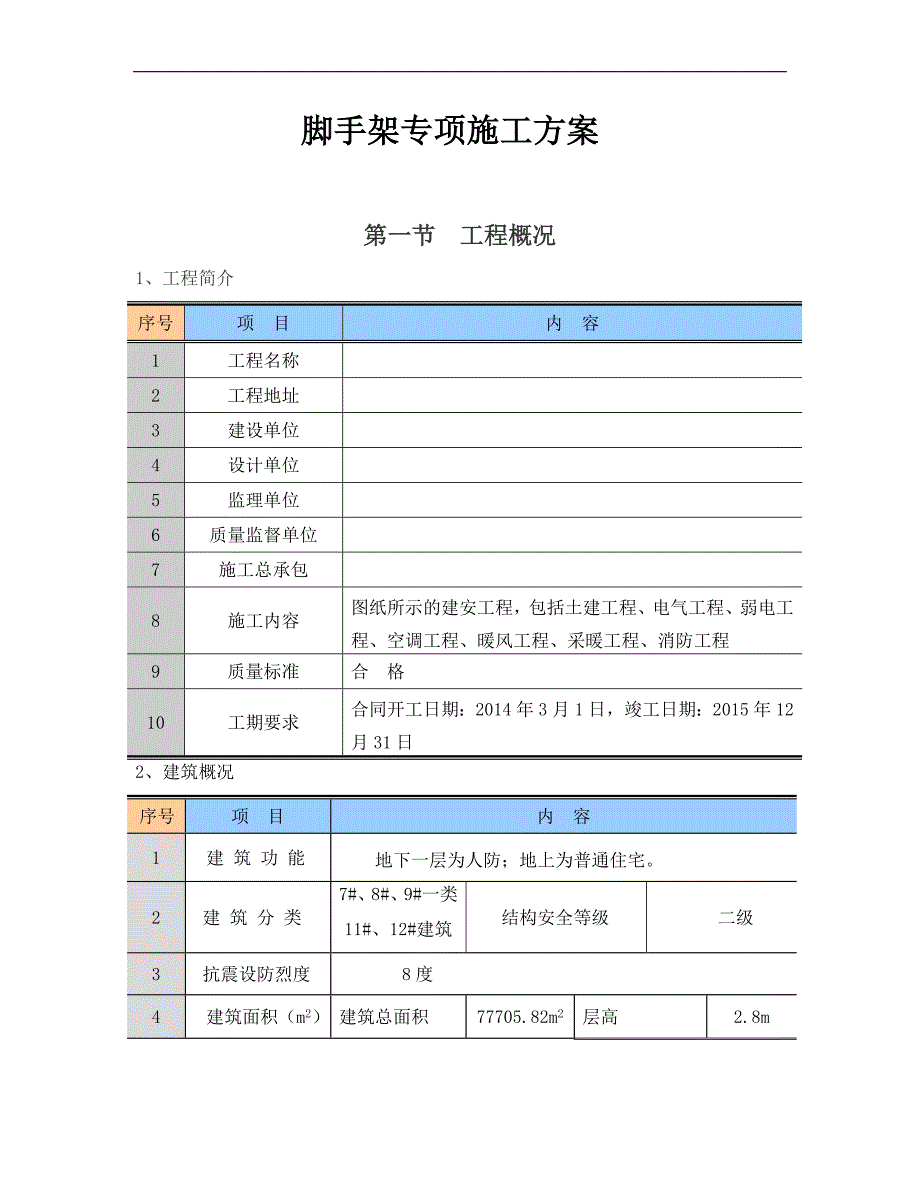

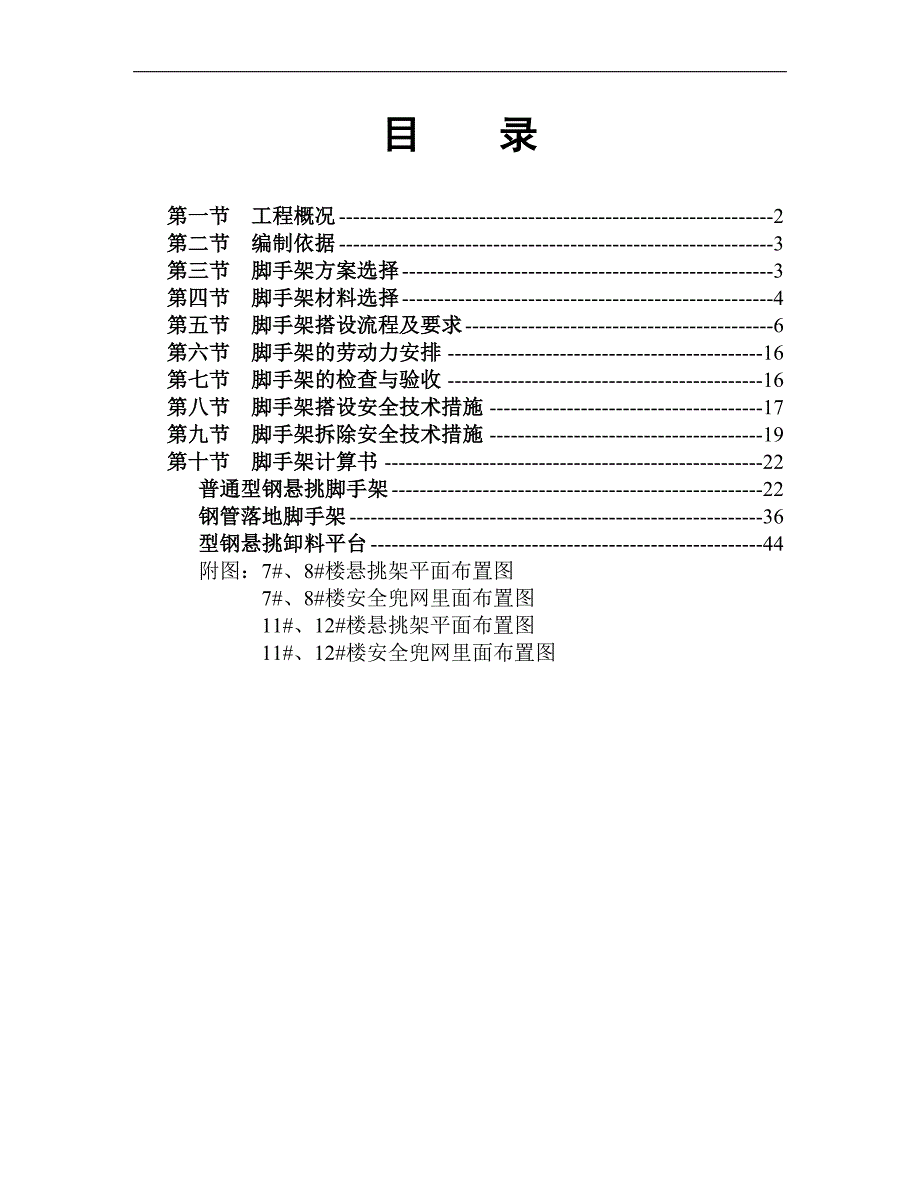

1、目 录第一节 工程概况2第二节 编制依据3第三节 脚手架方案选择3第四节 脚手架材料选择4第五节 脚手架搭设流程及要求6第六节 脚手架的劳动力安排16第七节 脚手架的检查与验收16第八节 脚手架搭设安全技术措施17第九节 脚手架拆除安全技术措施19第十节 脚手架计算书22普通型钢悬挑脚手架22钢管落地脚手架36型钢悬挑卸料平台44 附图：7#、8#楼悬挑架平面布置图 7#、8#楼安全兜网里面布置图 11#、12#楼悬挑架平面布置图 11#、12#楼安全兜网里面布置图 脚手架专项施工方案第一节 工程概况1、工程简介序号项 目内 容1工程名称2工程地址3建设单位4设计单位5监理单位6质量监督单位7

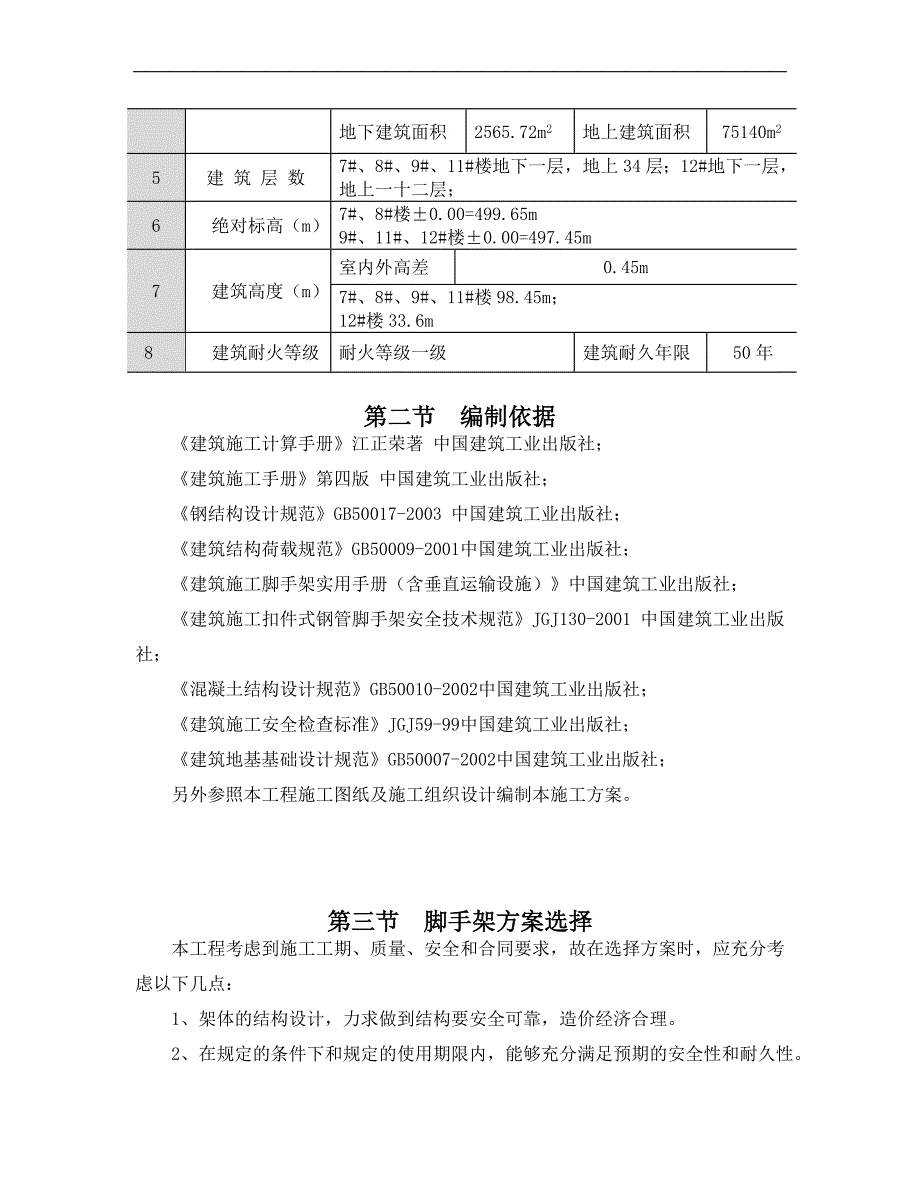

2、施工总承包8施工内容图纸所示的建安工程，包括土建工程、电气工程、弱电工程、空调工程、暖风工程、采暖工程、消防工程9质量标准合 格10工期要求合同开工日期：2014年3月1日，竣工日期：2015年12月31日2、建筑概况序号 项 目内 容1建 筑 功 能地下一层为人防；地上为普通住宅。2建 筑 分 类7#、8#、9#一类11#、12#建筑结构安全等级二级3抗震设防烈度8度4建筑面积（m2）建筑总面积77705.82m2层高2.8m地下建筑面积2565.72m2地上建筑面积75140m25建 筑 层 数7#、8#、9#、11#楼地下一层，地上34层；12#地下一层，地上一十二层；6绝对标高（m）7
3、#、8#楼0.00=499.65m 9#、11#、12#楼0.00=497.45m7建筑高度（m）室内外高差0.45m7#、8#、9#、11#楼98.45m； 12#楼33.6m8建筑耐火等级耐火等级一级建筑耐久年限50年第二节 编制依据 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社； 钢结构设计规范GB50017-2003 中国建筑工业出版社； 建筑结构荷载规范GB50009-2001中国建筑工业出版社； 建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社； 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 中国建筑工业出版社； 混
4、凝土结构设计规范GB50010-2002中国建筑工业出版社； 建筑施工安全检查标准JGJ59-99中国建筑工业出版社； 建筑地基基础设计规范GB50007-2002中国建筑工业出版社； 另外参照本工程施工图纸及施工组织设计编制本施工方案。 第三节 脚手架方案选择 本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方
5、便，便于检查验收； 5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合相关文明标化工地的有关标准。 6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：普通型钢悬挑脚手架，钢管落地脚手架，型钢悬挑卸料平台。7、 脚手架选型类型（双排）立杆纵距（m）立杆横距（m）大横杆步距（m）内排架离墙宽度（m）连墙件布置搭设高度竖向间距水平间距悬挑式脚手架1.50.81.80.43.6311.2落地式脚手架1.50.81.80.43.64.517.7根据市场租赁钢管情况外架计算选用钢管外径48mm，壁厚3.0m第四节 脚手架材料
6、选择 普通型钢悬挑脚手架l、普通型钢悬挑脚手架，根据“陕西省文明工地验收标准”悬挑式脚手架不得超过15m,不得超过4层。本工程选用悬挑4层，高度11.2米，自5层开始悬挑。材料选用架设钢管外径48mm，壁厚3.0m，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。方可在施工中使用。 2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5
7、mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆漆红白相间色。 4、脚手板采用竹架板。挡脚板采用竹胶板宽度200mm，漆红白相间色。5、安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃。6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB 700-88
8、）中Q235A钢的要求。 7、型钢水平悬挑杆采用18号工字钢，钢丝绳采用直径14mm。 8、预埋 的直径为20mm，钢材强度等级Q235。 钢管落地脚手架 l、钢管落地脚手架，选用外径48mm，壁厚3.0mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。方可在施工中使用。 2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。
9、钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆红白相间色。 4、脚手板采用竹架板。挡脚板采用竹胶板宽度200mm，漆红白相间色。 5、安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃。 6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB 700-88）中
10、Q235A钢的要求。 型钢悬挑卸料平台 1、主梁槽钢采用18号槽钢槽口水平，次梁采用18号槽钢槽口水平。钢材强度等级不低于Q235，其质量应符合现行国家标准碳素钢结构（GB/T 700）和低合金高强度结构钢GB/T 1591的规定。 2、脚手板采用竹架板。挡脚板采用竹胶板宽度200mm，漆红白相间色。 第五节 脚手架搭设流程及要求 一、悬挑脚手架搭设的工艺流程为：水平悬挑纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。 定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准
11、确地放在定位线上，垫板必须铺放平整，不得悬空。 在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按一下构造要求搭设。 1、立杆间距 (1)脚手架立杆纵距1.5m，横距0.8m，步距1.8m；连墙杆间距竖直3.6m，水平3m(即两步两跨)：里立杆距建筑物0.40m。 (2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。 (3)立杆应设置垫木，并设置纵横方
12、向扫地杆，连接于立脚点杆上，离底座20cm左右。 (4)立杆的垂直偏差应控制在不大于架高的1400。 2、大横杆、小横杆设置 (1)大横杆在脚手架高度方向的间距1.5m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为130-150mm。 (2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。 (3)大小横杆连接构造要求 3、剪刀撑 脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出
13、端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。 4、脚手板、脚手片的铺设要求 (1)脚手架里排立杆与结构层之间均应铺设木板：板宽为250mm，里外立杆间应满铺脚手板，无探头板。 (2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。 (3)脚手片须用12-14#铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。 5、防护栏杆 (1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 (2)选用18铅丝张挂安全网，要求严密、平整。 (3)脚手
14、架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。 (4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。 6、连墙件 (1)脚手架与建筑物按按计算书中连墙件设计要求设置拉结点。楼层高度超过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。 (2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。 (3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。 7、架体内封闭 (1)脚手架的架体里立杆距墙体净距最多
