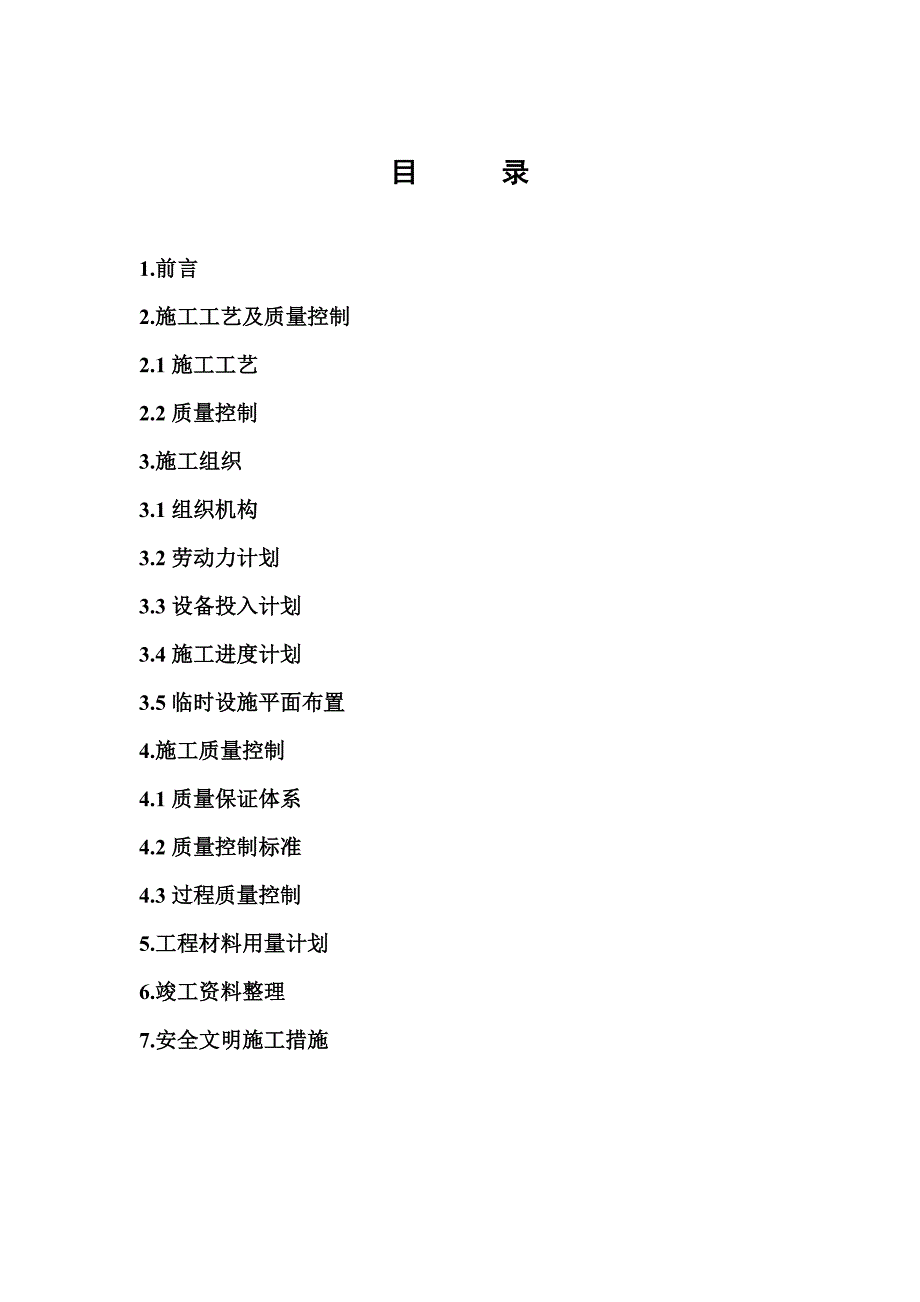

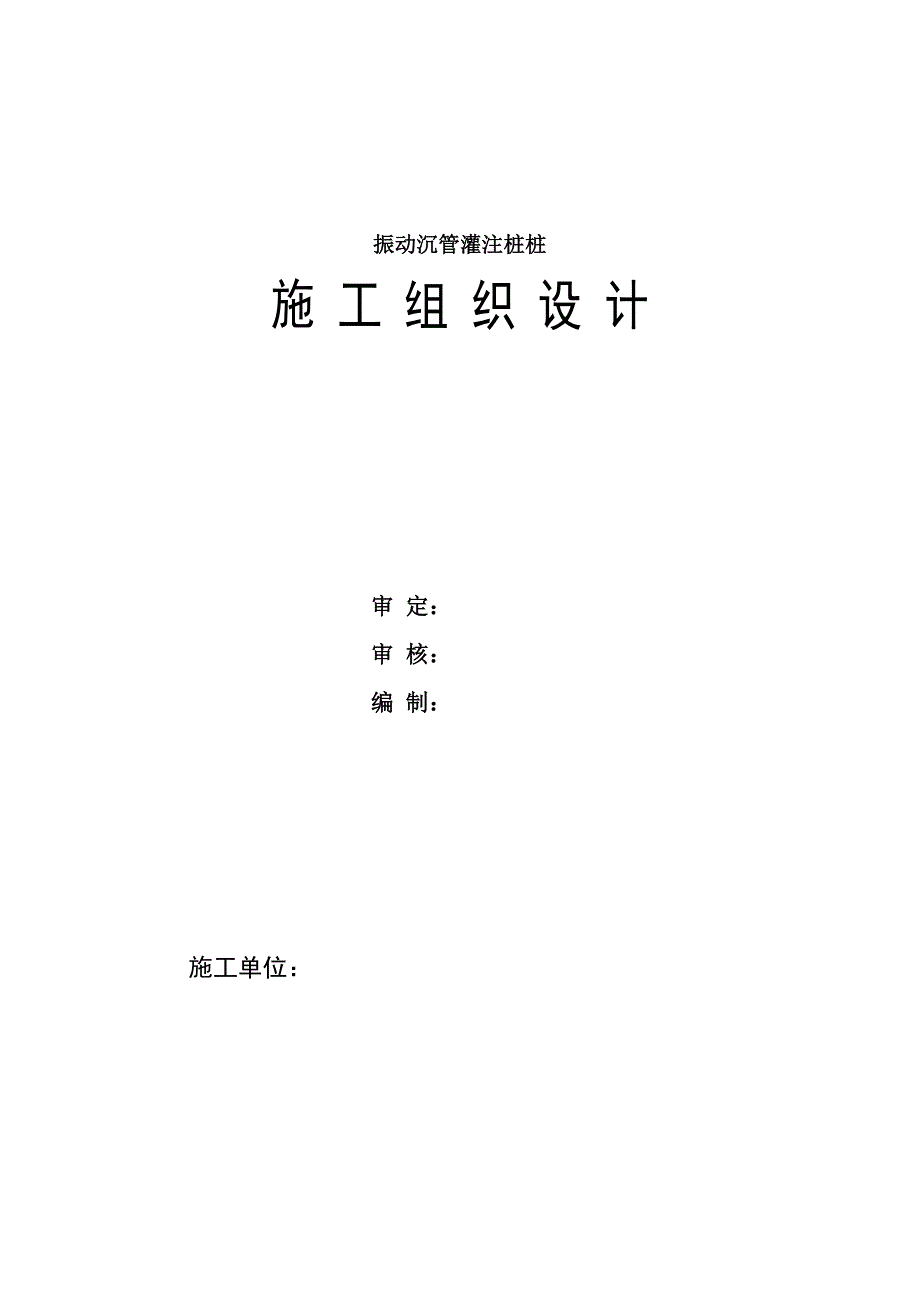

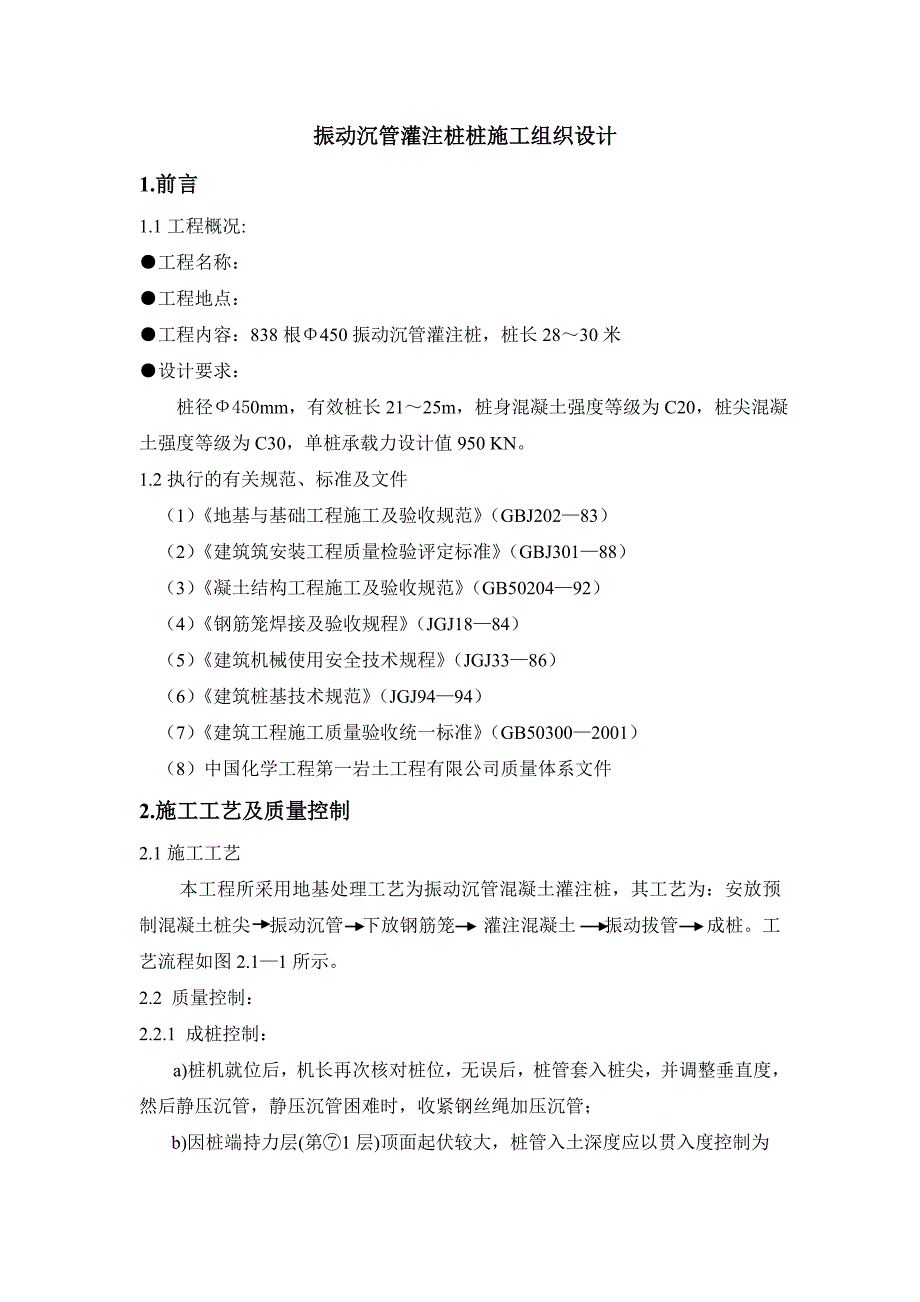

1、振动沉管灌注桩桩施 工 组 织 设 计 审 定： 审 核： 编 制：施工单位：目 录1.前言2.施工工艺及质量控制2.1施工工艺2.2质量控制 3.施工组织3.1组织机构3.2劳动力计划3.3设备投入计划3.4施工进度计划3.5临时设施平面布置4.施工质量控制4.1质量保证体系4.2质量控制标准4.3过程质量控制5.工程材料用量计划6.竣工资料整理7.安全文明施工措施 振动沉管灌注桩桩施工组织设计1.前言1.1工程概况:工程名称： 工程地点： 工程内容：838根450振动沉管灌注桩，桩长2830米设计要求： 桩径450mm，有效桩长2125m，桩身混凝土强度等级为C20，桩尖混凝土强度等级为C
2、30，单桩承载力设计值950 KN。1.2执行的有关规范、标准及文件 （1）地基与基础工程施工及验收规范（GBJ20283） （2）建筑筑安装工程质量检验评定标准（GBJ30188） （3）凝土结构工程施工及验收规范（GB5020492） （4）钢筋笼焊接及验收规程（JGJ1884） （5）建筑机械使用安全技术规程（JGJ3386） （6）建筑桩基技术规范（JGJ9494） （7）建筑工程施工质量验收统一标准（GB503002001） （8）中国化学工程第一岩土工程有限公司质量体系文件2.施工工艺及质量控制2.1施工工艺本工程所采用地基处理工艺为振动沉管混凝土灌注桩，其工艺为：安放预制混凝土桩
3、尖 振动沉管 下放钢筋笼 灌注混凝土 振动拔管 成桩。工艺流程如图2.11所示。2.2 质量控制：2.2.1 成桩控制：a)桩机就位后，机长再次核对桩位，无误后，桩管套入桩尖，并调整垂直度，然后静压沉管，静压沉管困难时，收紧钢丝绳加压沉管；b)因桩端持力层(第1层)顶面起伏较大，桩管入土深度应以贯入度控制为钢筋检验砂、石、水泥检验混凝土配合比确定桩尖笼加工焊接试验计量投料钢筋笼加工桩尖笼成型钢筋笼成型支模混凝土搅拌桩机就位质量合格？灌注混凝土坍落度检验混凝土振捣沉管静压拆模振动沉管养护达到设计要求深度灌注混凝土桩位测放高程测量定孔深桩位复测放置桩尖下放钢筋笼灌封底混凝土振动拔管桩机移位成桩桩
4、体 养 护图2.11 沉管灌注桩施工工艺流程图主，设计桩长控制为辅，最后两分钟贯入度5cm； c)沉至设计深度，向桩管内灌满混凝土后，先振动510s，再开始拔管，应边振边拔，每拔0.51.0m，停拔振动510s；如此反复，直至桩管全部拔出。 在一般土层中，拔管速度宜为1.21.5m/min，在软弱土层中，宜控制在0.60.8m/min。施工中要严格控制拔管速度和高度，严防颈缩或断桩。d)混凝土坍落度宜采用80100mm。e)拔管过程中，要用锤击法经常检查管内混凝土高度，桩管内混凝土高度至少应保持2m以上，或不低于地面，不足时要及时补充混凝土，使混凝土面始终不低于地面。f)为保证桩顶质量，混凝土
5、应灌至设计桩顶标高以上，且不小于500mm。g）实际混凝土灌注量应大于计算混凝土灌注量，即充盈系数1；若充盈系数1时，应查找原因，必要时应采取反插法灌注混凝土。2.2.2 桩位允许偏差： 单桩、边桩70mm 中间桩150mm2.2.3 垂直度偏差： 1%2.2.4 桩径偏差：-20mm2.2.5钢筋笼制作与安放 （1）经检验合格后的钢筋应根据其规格、型号分别堆放，并做标识。 （2）钢筋笼焊接前，先进行钢筋调直、钢筋切割、螺旋筋制作和钢筋清污处理工作。 （3） 钢筋焊接质量外观检查包括：焊点处熔化金属均匀；搭接长度符合要求；焊点无脱落、漏焊、裂纹、明显烧伤等缺陷。 （4）工程桩钢筋笼制作严格按设
6、计要求和规范要求制作完成，主筋采用闪光对焊，同一截面的主筋接头数量不得超过主筋总数的50，且相邻两接头纵向间距不小于540mm。 （5）箍筋与主筋采用点焊，各接口要焊牢，防止出现脱焊。 （6）钢筋笼制作偏差： 主筋间距 10mm 箍筋间距 20mm 钢筋笼直径 10mm钢筋笼长度 50mm （7）钢筋笼安放应垂直、居中、安放牢固，定位标高允许偏差50mm。2.2.6 混凝土配制、搅拌及运输 a.搅拌混凝土以前，先核对计量器具和规定的配合比，确认无误后方可上料，按砂、水泥、碎石依次投入料斗中，再送搅拌机； b.严格按照混凝土配合比计量上料，其偏差应符合以下规定：水泥 2% 砂 3% 碎石 3%
7、水 2% c.搅拌时间应不少于90S，保证搅拌均匀； d.每台班至少留取一组试块（150150150），其留置及养护应符合有关规定； e.在混凝土运输过程中，应保持其均质性，做到不分层、不离析、不漏浆、不结硬； f.现场暂不用料时，不得将搅拌好的混凝土卸到送料车等候； g.因中途停电或要停歇一小时以上时，须将搅拌筒内混凝土全部掏出，并将搅拌筒清洗干净。3.施工组织3.1组织机构为确保工程顺利进行，优质高效地完成桩基施工任务。我公司在施工现场成立项目经理部。在工程实施过程中，严格按照我公司ISO9001：2000质量体系文件的规定，对工程质量实施控制和管理。项目组织机构见下图3.11。3.2各部
8、门、人员岗位职责。3.2.1项目经理：负责组织制定施工计划，按计划合理组织施工，确保每个过程都在受控状态下进行，使产品质量符合规范要求。3.2.2项目技术负责人：负责对内、对外的技术联络和竣工报告的整理编制，组织技术人员对各工序施工质量进行检验，对不合格品进行评审和处置。3.2.3质量监察员：对外业施工过程与质量体系文件的符合性及施工质量进行监督，发现不合格的操作或不合格品，有权令其停工，进行纠正或停止使用，且不得转入下一工序，并通知技术负责人或项目经理进行处理。3.2.4施工经理：负责施工组织管理与协调，确保工程按期、按质、按量完成。3.2.5采购经理：负责工程材料的采购和供应。3.2.6各
9、工序组长：负责本工序现场具体施工编排，确保施工机械正常运转和施工质量符合规定要求，并做好施工记录。项目经理项目安全部质量监察员采购经理技术负责施工经理安全管理组材料管理组混凝土搅拌组桩基施工组计划组技术组钢筋加工组图3.11 项目组织机构图3.3劳动力计划（见表3.3.13.3.2） 拟投入本工程主要管理人员一览表 表3.3.1姓 名职称、资质本工程拟任职务职 责高级工程师项目经理项目全面管理、组织及实施高级工程师施工经理兼安全员项目施工、组织、施工安全工程师技术负责人现场技术工程师质量监察施工质量监察工程师采购经理施工现场安全管理 按施工先后顺序投入现场的施工人员计划表 表3.3.24.21
10、4.234.245.85.115.265.266.245.295.306.296.30设备安装桩位测放钢筋笼制作混凝土搅拌桩基施工混凝土搅拌桩基施工桩基养护桩基检测桩基检测操作工42422测量员3起重工2电焊工46电工22驾驶员244维修工12检测人66普 工81681683.4设备投入计划根据现场场地实际情况，施工设备的生产能力、有效性，业主对工期的要求等我公司拟投入设备见表3.4.1。3.5施工进度计划根据我公司实际施工能力、投入的人员、机械设备情况以及业主对工期要求、工程规模，我公司对施工进度进行了综合排定，在开工后45个日历日内完成桩基外业施工任务3.6临时设施数量及平面布置本工程主要
11、有钢筋堆放场、钢筋笼加工、砂、石堆放场、水泥存放处、混凝土搅拌站、维修设备存放场、现场办公室等部分组成。其具体位置待设备进场后再根据场地具体情况进行布置。施工设备配备表 表3.4.1序号机械设备名 称型号或规格数量额定功率（KW）备注1沉管桩机90型2台2202振动锤DZ902台903强力搅拌机JS5002台804翻斗车FS154辆1265电焊机BX13004台3426钢筋切断机GQ401台107调直缠丝机CS151台7.58经纬仪J21台9水准仪TD21台12磅称2台13试块模1501501504组14坍落度筒1002003001个15测尺50m2把4.施工质量控制4.1质量保证体系图质量保
12、证体系见图4.11。4.2 质量控制标准本次施工所依据的规范及标准有国家标准、行业标准和我公司有关文件： (1) 国家标准： 混凝土质量控制标准（GBJ5016492） 建筑工程质量检验评定标准（GBJ30188） 地基与基础工程施工及验收规范（GBJ20283） (2) 行业标准： 建筑桩基技术规范（JGJ9494） 基桩低应变动力检测规程（JGJ/T9595） 工业与民用建筑灌注桩基础设计与施工规范（JGJ480）(3) 公司标准： 程序文件（C版） 有关作业文件4.11预制桩质量保证体系框图项目名称责任人相关责任人项目经理施工经理技术负责质量经理采购经理备注材料进场采购员材料试验技术员测量放线技术员钢
