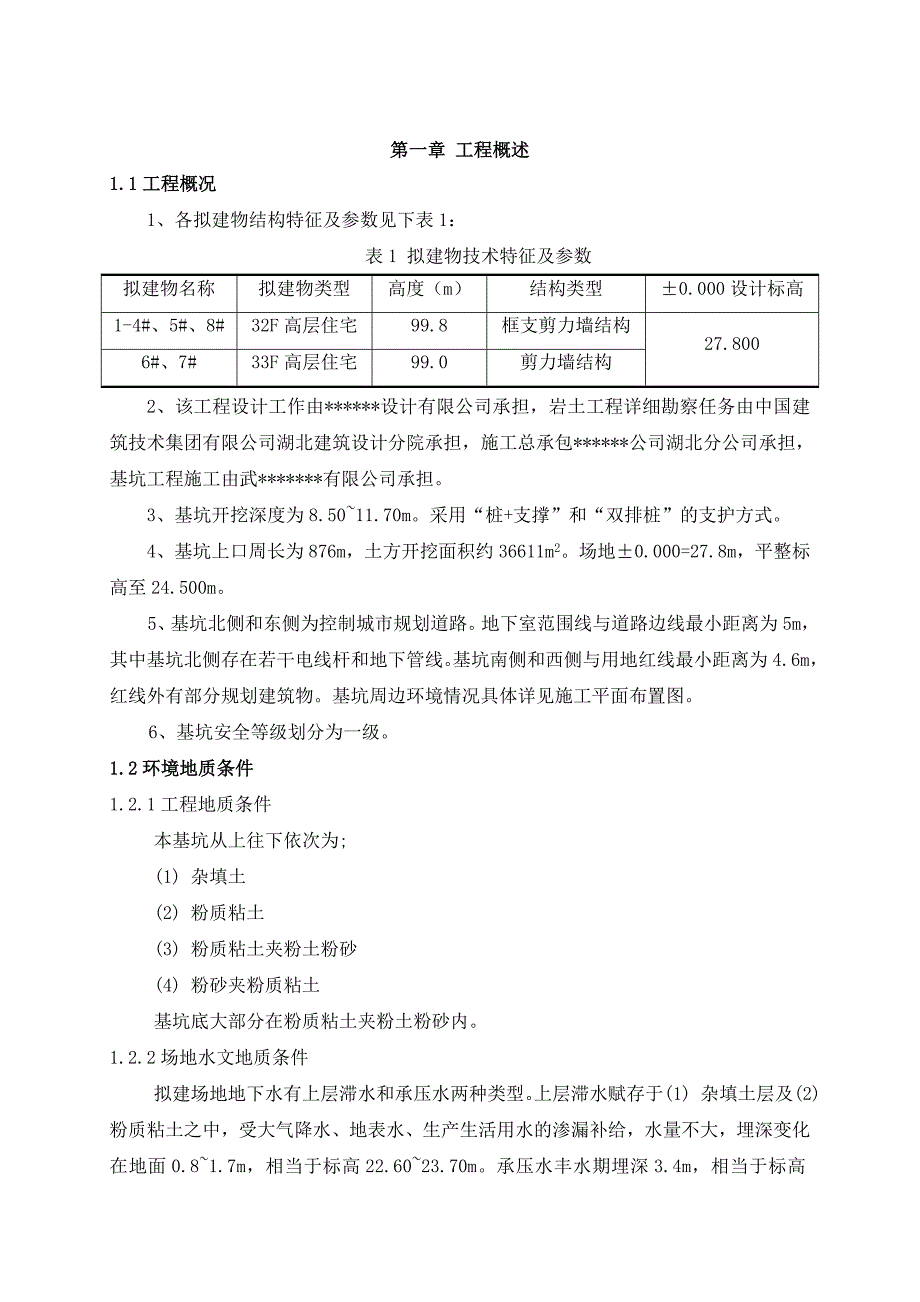

1、第一章 工程概述1.1工程概况1、各拟建物结构特征及参数见下表1：表1 拟建物技术特征及参数拟建物名称拟建物类型高度（m）结构类型0.000设计标高1-4#、5#、8#32F高层住宅99.8框支剪力墙结构27.8006#、7#33F高层住宅99.0剪力墙结构2、该工程设计工作由*设计有限公司承担，岩土工程详细勘察任务由中国建筑技术集团有限公司湖北建筑设计分院承担，施工总承包*公司湖北分公司承担，基坑工程施工由武*有限公司承担。3、基坑开挖深度为8.5011.70m。采用“桩+支撑”和“双排桩”的支护方式。4、基坑上口周长为876m，土方开挖面积约36611m2。场地0.000=27.8m，平整
2、标高至24.500m。5、基坑北侧和东侧为控制城市规划道路。地下室范围线与道路边线最小距离为5m，其中基坑北侧存在若干电线杆和地下管线。基坑南侧和西侧与用地红线最小距离为4.6m，红线外有部分规划建筑物。基坑周边环境情况具体详见施工平面布置图。6、基坑安全等级划分为一级。1.2环境地质条件1.2.1工程地质条件本基坑从上往下依次为;(1) 杂填土(2) 粉质粘土(3) 粉质粘土夹粉土粉砂(4) 粉砂夹粉质粘土基坑底大部分在粉质粘土夹粉土粉砂内。1.2.2场地水文地质条件拟建场地地下水有上层滞水和承压水两种类型。上层滞水赋存于(1) 杂填土层及(2) 粉质粘土之中，受大气降水、地表水、生产生活用

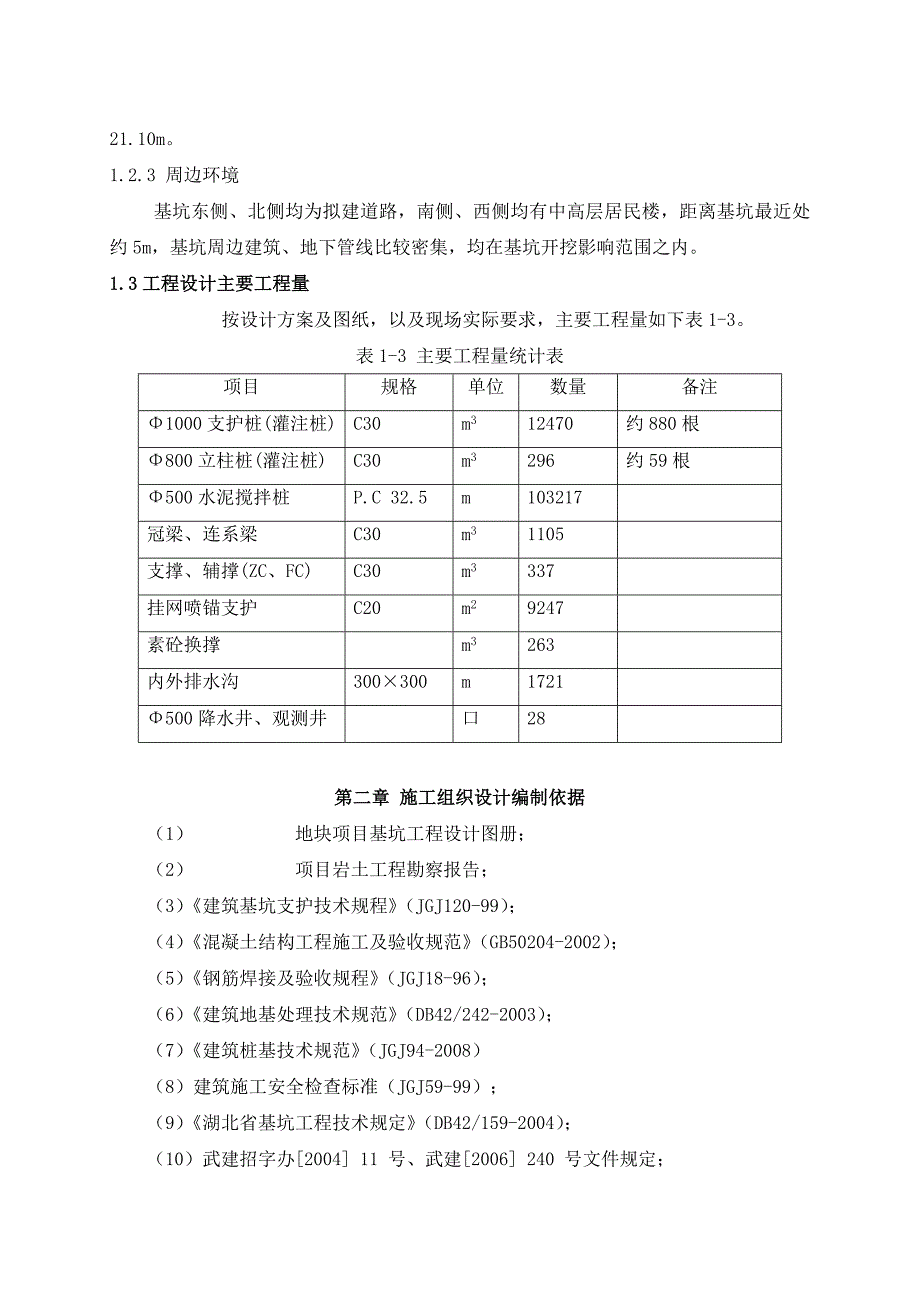

3、水的渗漏补给，水量不大，埋深变化在地面0.81.7m，相当于标高22.6023.70m。承压水丰水期埋深3.4m，相当于标高21.10m。1.2.3 周边环境基坑东侧、北侧均为拟建道路，南侧、西侧均有中高层居民楼，距离基坑最近处约5m，基坑周边建筑、地下管线比较密集，均在基坑开挖影响范围之内。1.3工程设计主要工程量按设计方案及图纸，以及现场实际要求，主要工程量如下表1-3。表1-3 主要工程量统计表项目规格单位数量备注1000支护桩(灌注桩)C30m312470约880根800立柱桩(灌注桩)C30m3296约59根500水泥搅拌桩P.C 32.5m103217冠梁、连系梁C30m31105
4、支撑、辅撑(ZC、FC)C30m3337挂网喷锚支护C20m29247素砼换撑m3263内外排水沟300300m1721500降水井、观测井口28第二章 施工组织设计编制依据（1） 地块项目基坑工程设计图册；（2） 项目岩土工程勘察报告；（3）建筑基坑支护技术规程（JGJ120-99）；（4）混凝土结构工程施工及验收规范（GB50204-2002）；（5）钢筋焊接及验收规程（JGJ18-96）；（6）建筑地基处理技术规范（DB42/242-2003）；（7）建筑桩基技术规范（JGJ94-2008）（8）建筑施工安全检查标准（JGJ59-99）；（9）湖北省基坑工程技术规定（DB42/159-2

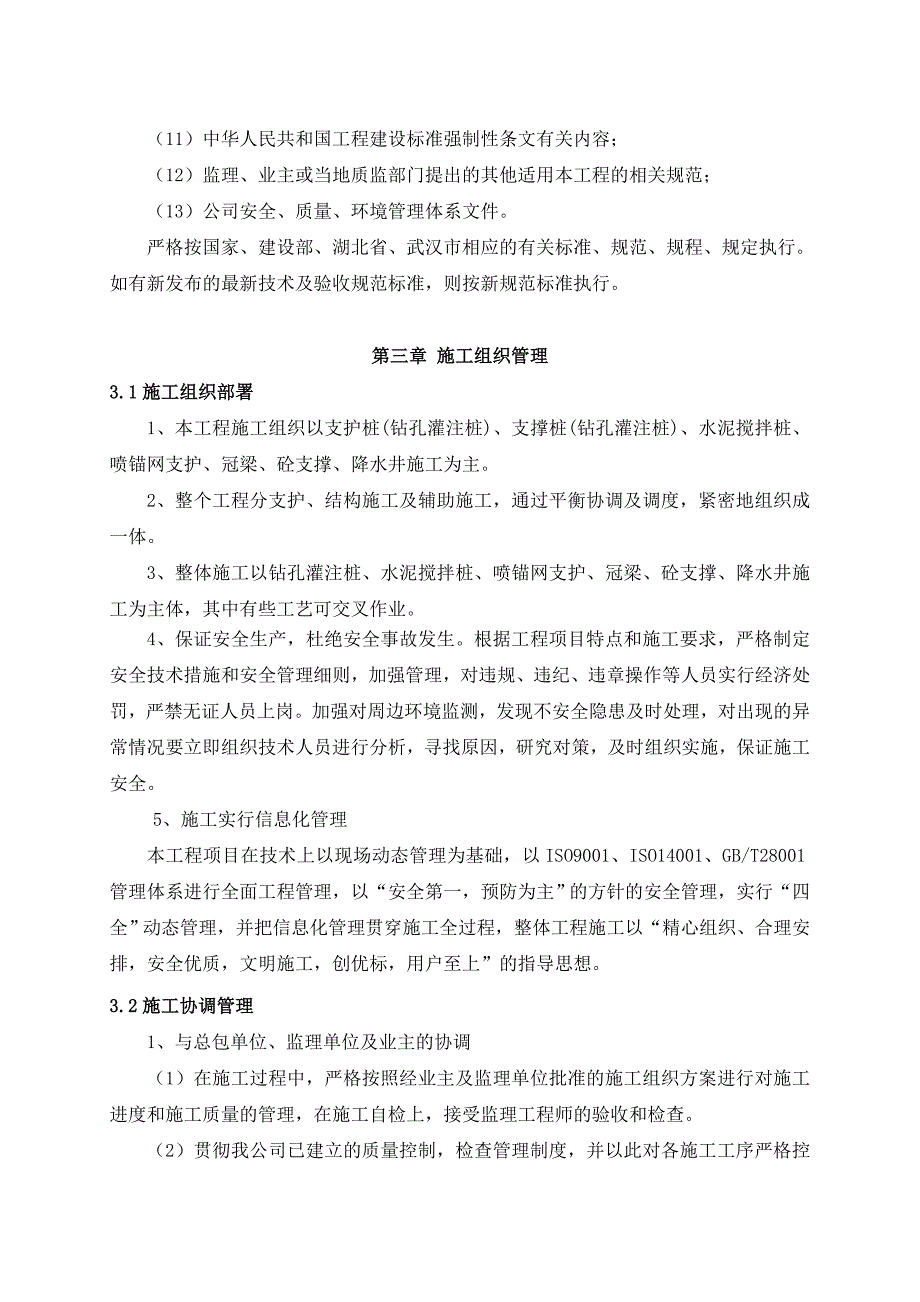

5、004）；（10）武建招字办2004 11 号、武建2006 240 号文件规定；（11）中华人民共和国工程建设标准强制性条文有关内容；（12）监理、业主或当地质监部门提出的其他适用本工程的相关规范；（13）公司安全、质量、环境管理体系文件。严格按国家、建设部、湖北省、武汉市相应的有关标准、规范、规程、规定执行。如有新发布的最新技术及验收规范标准，则按新规范标准执行。第三章 施工组织管理3.1施工组织部署1、本工程施工组织以支护桩(钻孔灌注桩)、支撑桩(钻孔灌注桩)、水泥搅拌桩、喷锚网支护、冠梁、砼支撑、降水井施工为主。2、整个工程分支护、结构施工及辅助施工，通过平衡协调及调度，紧密地组织成一
6、体。3、整体施工以钻孔灌注桩、水泥搅拌桩、喷锚网支护、冠梁、砼支撑、降水井施工为主体，其中有些工艺可交叉作业。4、保证安全生产，杜绝安全事故发生。根据工程项目特点和施工要求，严格制定安全技术措施和安全管理细则，加强管理，对违规、违纪、违章操作等人员实行经济处罚，严禁无证人员上岗。加强对周边环境监测，发现不安全隐患及时处理，对出现的异常情况要立即组织技术人员进行分析，寻找原因，研究对策，及时组织实施，保证施工安全。5、施工实行信息化管理本工程项目在技术上以现场动态管理为基础，以ISO9001、ISO14001、GB/T28001管理体系进行全面工程管理，以“安全第一，预防为主”的方针的安全管理，
7、实行“四全”动态管理，并把信息化管理贯穿施工全过程，整体工程施工以“精心组织、合理安排，安全优质，文明施工，创优标，用户至上”的指导思想。3.2施工协调管理1、与总包单位、监理单位及业主的协调（1）在施工过程中，严格按照经业主及监理单位批准的施工组织方案进行对施工进度和施工质量的管理，在施工自检上，接受监理工程师的验收和检查。（2）贯彻我公司已建立的质量控制，检查管理制度，并以此对各施工工序严格控制，确保工程质量。（3）所有进入施工现场使用的成品、半成品、设备、材料，均主动向业主及监理工程师提交合格证及质保书，并按监理工程师要求对使用材料送检。2、与监测单位的协调（1）会同业主及监理公司对监测
8、方案提出合理建议。（2）及时掌握监测成果，采用信息法施工，针对监测成果及时会同监理及业主分析，及时指导下步施工。3.3组织管理体系为强化施工现场的组织管理，确保该工程施工质量，保证高效、优质、低耗地完成基坑支护工程的施工任务，做到施工现场文明安全，特成立“徐东村还建小区H1地块基坑工程项目部”。1、项目经理部组织机构见图3-12、项目管理人员及工程技术人员见表3-13、劳动力计划见表3-2施工安全部 工程技术部 项目办公室 成本管理部 测量定位、生产调度、工地管理、安全文明施工测量技术管理资料汇编整理劳动组织保证、生活福利、对外事务联系、行管宣传财务管理、材料供应、劳动工资、设备维修项目副经理
9、 技术负责 项目经理 质 检 部 工序检验质量监控项目副经理 图3-1 项目经理部组织机构表3-1 项目管理人员及工程技术人员岗 位姓 名年龄职 称职 责项目经理工程师项目总负责项目副经理高级技师项目生产调度负责项目副经理高级技师项目安全生产技术负责人工程师项目技术负责技术管理助理工程师现场技术管理施工员工程师生产管理施工员技师生产管理资料员工程师技术值班、资料整理质检员工程师质检监控安全员工程师施工安全、文明施工管理测 量工程师现场测量放线测 量工程师现场测量放线材料员工程师材料计划成本管理经济师财务管理本工程计划投入的施工人员如下，具体各工种所需人员见表3-2表3-2 劳动力配备一览表工
10、种人 数职 责钻孔灌注桩施工班28人负责支护桩、支撑桩施工钢筋班20人负责钢筋笼制作砼支撑施工班30人负责钢筋砼冠梁、支撑梁施工喷砼班6人负责喷锚网施工、养护搅拌桩施工班12人负责搅拌桩施工水井施工班6人负责降水井施工、降水管网布设反铲司机4人负责铲运土方、转运小型机械电工2人负责现场施工临时用电食堂4人负责负责职工伙食文明施工人员10人负责现场文明施工材料员2人负责材料供应、保管第四章 施工平面布置及管理4.1总体布局4.1.1施工场地布置原则本工程施工场地布置将直接关系到施工进度计划的实施和文明管理及安全，为了减小施工对周边环境影响，须做好施工平面规划和管理。施工前在施工场地内铺设出施工主
11、干道和其他临时设施用地，为此我公司计划在本工程施工阶段，对基坑周边裸露的地坪铺设砖渣，作为临时施工用道路，同时达到有效防止尘土飞扬和泥土杂物污染周边环境。在满足施工要求的前提下，尽量节约用地，各种临时设施须合理布置，规范搭建，便于文明施工，减小施工对周边环境影响。场区除参与施工人员进入外，其他人员不得入内。4.1.2场区内全封闭施工 本项施工场区，为了保证施工安全和生产顺利进行，将施工现场与周围环境应封闭隔离。大门旁设置门卫和洗车槽，严禁将场区内的泥土带出场外，污染周边环境和影响市容。4.1.3施工用电、水准备在业主方提供的水源接口处设置接水口，安装设置大型水表，再用各分线接通到各施工用水处。
12、水管进入场区内后，沿设置的周边进行架空和地下埋设。如果施工现场提供的水源不能满足施工要求，我方将利用场内降水井供应施工用水，以满足施工要求。现场的用电从业主方的配电房引出，经过各级配电柜送到各个机械设备，电缆和配电箱的设置将严格按施工现场临时用电安全技术规范（JGJ46-2005）要求进行。4.1.4临时设施布置为保证施工连续、正常进行，我方将生活办公区设置在施工现场外，在施工现场搭设临时钢筋笼加工区。4.2各施工工艺的安排1、按总体布局，首先进行支护桩即钻孔灌注桩的施工。2、立柱桩、降水井施工与支护桩同时进行。3、施工水泥搅拌桩及高压旋喷桩(施工场地受限时选用高压旋喷桩)。5、冠梁施工，混凝
13、土支撑梁施工。6、喷锚网施工，按设计要求同步进行土方分层开挖。7、桩间喷锚网施工。8、土方开挖，按照工期及现场施工要求组织土方外运。4.3现场施工管理根据业主对工期要求情况，若能单个工艺顺次施工，则可逐个工艺单个安排，若出现交叉平行作业，则其布置必须合理并应统筹管理。设专人对现场统一管理，合理布置、调度，并对施工现场重要设施或区域设警示标志，避免出现事故或安全隐患。第五章 主要施工顺序及施工方法5.1施工顺序根据本基坑支护设计，结合本工程具体特点及实际情况，确定的施工顺序如下：1、施工工艺按照 “4.2各施工工艺的安排”进行；2、施工现场具体施工顺序如下图：施工现场整体分为I期和II期，先完成
14、I期的支护桩、立柱桩、水泥搅拌桩、冠梁支撑梁等的施工，再开始施工II期的支护桩、立柱桩、水泥搅拌桩、冠梁支撑梁，与此同时，I期、II期同时进行挂网喷锚的施工。5.2主要施工方法5.2.1支护桩(钻孔灌注桩)的施工1、工程测量（1）由发包方会同城市规划部门提供红线图，发包方移交定位基准点和水平高程点。并经双方测量校核无误后签证，并做好永久性标记和保护。（2）测量仪器，采用全站仪，并经计量局检验标定准确。（3）复核坐标建立测量网络，绘出测量成果图，以备放孔之用。（4）测量偏差应控制在10mm以内。（5）每桩必须进行测量放点、护筒埋设居中、钻头中心对正三道测量工序。2、护筒埋设定位（1）以桩测量点为中心，采用人工挖出比设计桩径大0.2m0.3m，深1.5m2.0m圆坑，用钢钎
