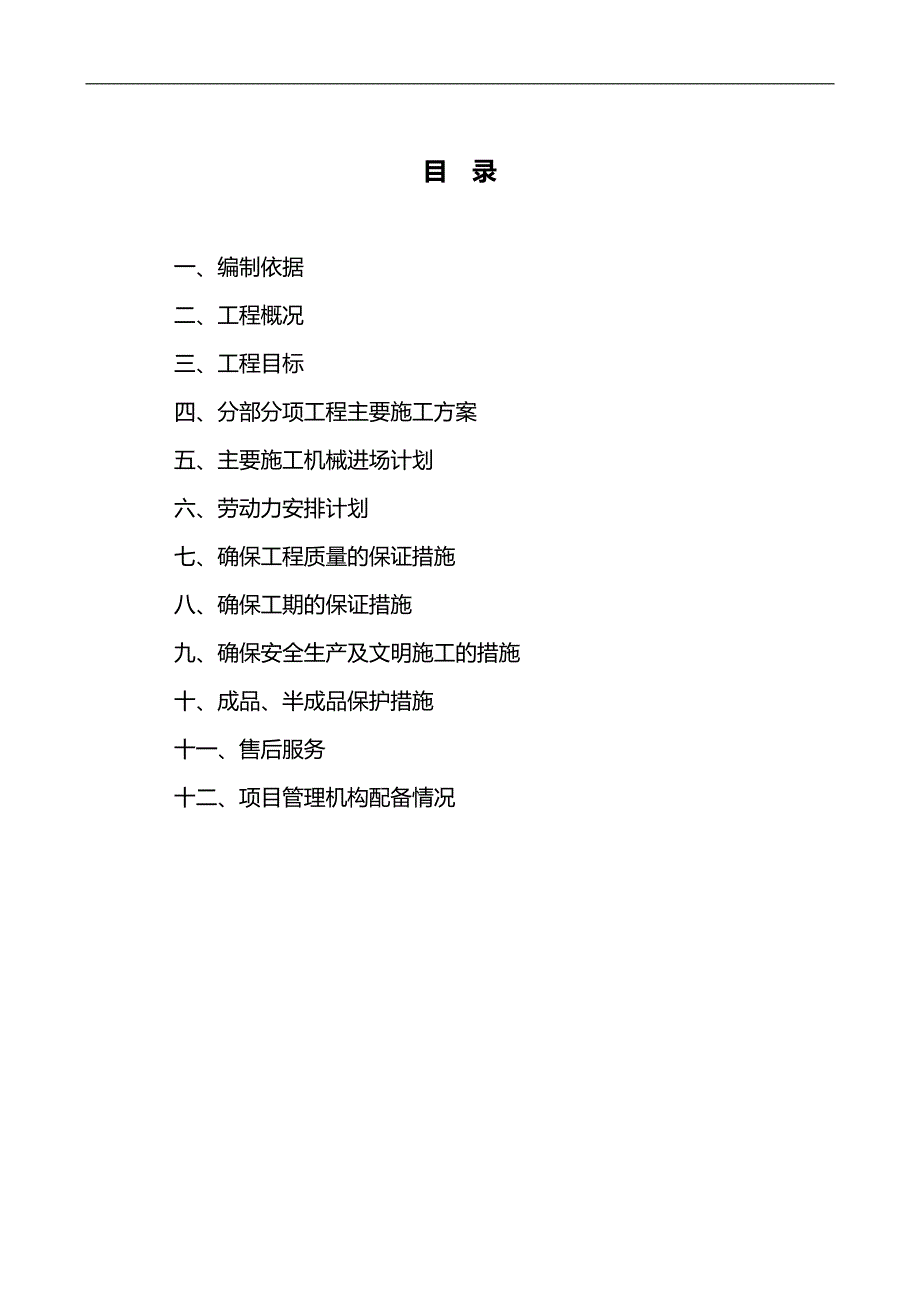

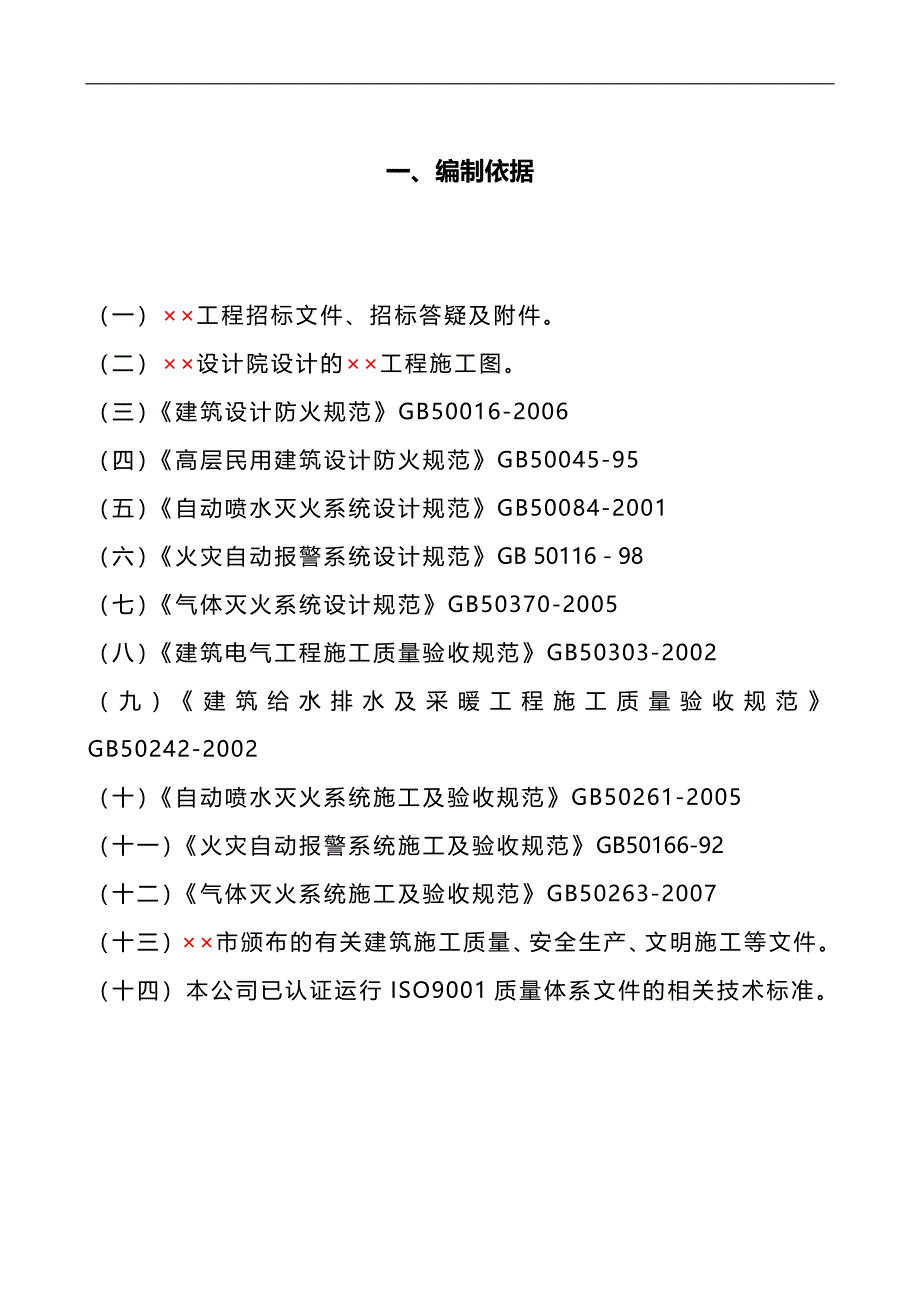

1、目 录一、编制依据二、工程概况三、工程目标四、分部分项工程主要施工方案五、主要施工机械进场计划六、劳动力安排计划七、确保工程质量的保证措施八、确保工期的保证措施九、确保安全生产及文明施工的措施十、成品、半成品保护措施十一、售后服务十二、项目管理机构配备情况一、编制依据（一）工程招标文件、招标答疑及附件。（二）设计院设计的工程施工图。（三）建筑设计防火规范GB50016-2006（四）高层民用建筑设计防火规范GB50045-95（五）自动喷水灭火系统设计规范GB50084-2001（六）火灾自动报警系统设计规范GB 5011698（七）气体灭火系统设计规范GB50370-2005（八）建筑电气工

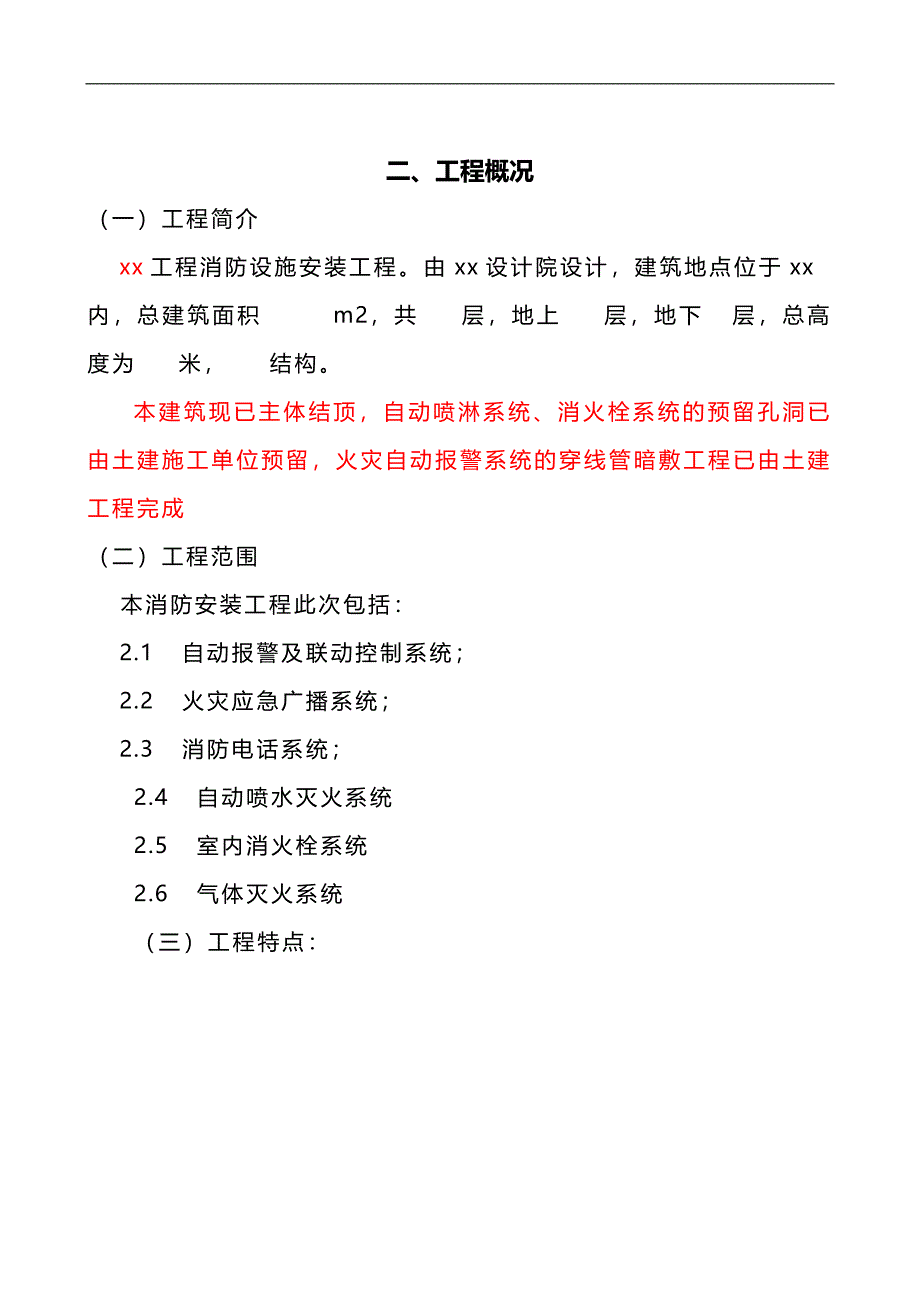

2、程施工质量验收规范GB50303-2002（九）建筑给水排水及采暖工程施工质量验收规范GB50242-2002（十）自动喷水灭火系统施工及验收规范GB50261-2005（十一）火灾自动报警系统施工及验收规范GB50166-92（十二）气体灭火系统施工及验收规范GB50263-2007（十三）市颁布的有关建筑施工质量、安全生产、文明施工等文件。（十四）本公司已认证运行ISO9001质量体系文件的相关技术标准。二、工程概况（一）工程简介xx工程消防设施安装工程。由xx设计院设计，建筑地点位于xx内，总建筑面积 m2，共 层，地上 层，地下 层，总高度为 米， 结构。本建筑现已主体结顶，自动喷淋系
3、统、消火栓系统的预留孔洞已由土建施工单位预留，火灾自动报警系统的穿线管暗敷工程已由土建工程完成（二）工程范围本消防安装工程此次包括：2.1 自动报警及联动控制系统；2.2 火灾应急广播系统；2.3 消防电话系统；2.4 自动喷水灭火系统2.5 室内消火栓系统2.6 气体灭火系统（三）工程特点：三、工程目标（一）管理目标加强现场的技术管理，坚持质量工作的三级检查管理制度。做好各方面的协作配合，与各专业工种共同努力组织协调施工管理，以创优质工程活动为中心，提高全员质量意识，严格按照施工工艺操作。（二）质量目标符合工程合同的技术规范要求及有关质量验收规范，在施工过程中将全面贯彻IS09001体系管理
4、程序进行施工。“质量为本，精心设计，规范施工，用户至上”是我公司一贯的质量方针。（三）工期目标为确保本消防安装工程按期，优质完成，我公司将投入足够的施工机具，提高施工质量和施工效率。推广克服工程质量通病治理措施等技术进步项目。保证在合同工期内完工。（四）安全生产目标加强工人安全生产教育，提高工人自我保护意识，落实安全生产岗位责任制，杜绝任何工伤事故发生。（五）文明生产目标推行标准化管理，创文明施工现场四、施工部署和施工总平面图（一）部署原则1、 业主对工程质量及工期的要求，在合同工期内完成工程，并达到业主的质量要求。2、施工中保证与其他承包单位相互配合，同心协力以保证建筑总体施工进度。3、施工
5、中保证满足环保的要求。（二）人员组织 如果我公司有幸中标，我公司将选派业绩突出，施工经验丰富、协调能力强的管理人员成立“河北科技大学新校区一期消防工程”项目经理部。项目经理统一部署安排，施工主管现场负责，技术主管现场解决生产技术问题，随时准备处理突发事件并提供技术支持。项目部下设工程计划员、材料员、质检员、安全员等。根据其工程特点和业主方对工期的要求，组成水、电二个专业施工队。（三）工期、质量要求1、严格按照甲方要求安排施工，计划工期天日历日（详见施工进度计划）2、达到消防验收合格要求。（四）施工总平面布置1、总体布置原则1.1业主对工程质量及工期的要求，在合同工期内完成工程，并达到业主的质量
6、要求。1.2服从土建单位对工期的要求和制约，服从土建单位的施工场地的安排。2、临时用水布置本工程管道水压试验冲洗及管道施工时，用水量较大。施工时，在中水管线附近找水源取水，作为管道试压及冲洗用水源，施工现场用水使用橡胶管引流。施工用水源要同有关单位协商后就近接入。3、临时用电布置本工程临时用电采用沿线的变压器就近接出，用电主要包括生活用电、照明用电和施工用电。本工程用电量较少，电缆采用橡胶电缆，配电箱体全部采用钢质, 酚醛布夹层绝缘板, 单面配线，满足工程临时用电需要。4、临时设施布置我方计划使用办公室、仓库等临时用房数间，另外要根据现场情况设置存料场地、机械停加工场地。此项工作我方将与甲方及
7、总包方友好协商共同解决。计划临时设施布置及面积见附表。（五）技术准备1、工程开工前，组织技术人员及现场管理人员学习施工规范、工艺标准、招标文件以及业主、监理下发的有关文件，熟悉、了解本工程的施工特点，掌握各项目的施工工艺和技术标准，同时组织专业技术工种进行培训教育，为工程施工顺利进行创造条件。接到施工图纸后，即组织技术人员进行看图、审图，三日内完成审图，工程量计算，材料计划等工作。申请业主、监理等部门进行图纸会审和设计交底工作。2、结合现场实际情况，五日内完成实际性施工方案和施工组织设计设计的编制工作并报甲方及监理审批，开工前完成前期施工项目的现场施工技术交底。临时用地表 工程用途面积（）位置
8、需用时间办公室40施工现场55天库房80施工现场55天职工宿舍80施工现场55天食堂40施工现场55天卫生间15施工现场55天加工场地100施工现场55天合计五、分部分项工程主要施工方案（一）施工前的准备：1、 施工前与甲方及各有关单位协调好保证施工现场有足够的用水用电;2、 施工前项目经理、技术员、质量员、作业班长认真熟悉针对本工程的图纸对各工种人员进行详细的技术交底，并会同监理、建设单位、设计单位、与工程有关的施工单位等进行图纸会审，确保施工前对工程的理解与施工的顺利进行。3、 材料准备根据施工方案和施工预算单的要求做好材料的准备和进场工作，同时按施工进度计划的要求，落实材料供商，提供材料
9、的数量、规格以及编制材料的进场计划。4、机械设备的准备根据施工机械进场计划要求，落实机械设备的数量和规格，对所有进场的机械设备进行检查、调试，制定机械设备进场详细计划，并做好进场后机械设备的维护保养工作，确保机械设备在施工现场能正常运行。5、劳动力准备根据劳动力配备计划，落实各工种的人员配备，制定劳动力进场详细计划，并做好人员的进场教育。（二）施工方案及主要技术措施1、火灾自动报警系统1.1主要设备区域火灾报警控制器、集中报警控制设备、消防中心控制设备、图象显示与打印操作设备、消防备用电源、火灾探测器（感烟、感温、燃气等）、手动火灾报警按钮、声光显示报警器、各类模块、各种联动控制及信号反馈设备
10、）、消防通讯设备（如消防电话）、消防广播设备。1.2一般常用的材料：管材、型钢、线槽、电线、电缆、金属软管、防火涂料、异型塑料管、阻燃塑料管、接线盒、管箍、根母、护口。管卡子、焊条、氧气、乙炔、钢丝、铅丝、防锈漆、膨胀螺栓、胀塞、成套螺丝、焊油、焊锡、电池、机油、锯条、记号笔.绑带等。1.3主要机具套丝机、套丝板、液压煨弯器、手动煨弯器、电焊机、气焊工具、台钻、手电钻、砂轮锯、电锤、开孔器、压线钳子、射钉枪、钢锯、手锤、活扳手、水平尺、直尺、角尺、钢卷尺、线坠、电烙铁、电炉子、锡锅、扁挫、圆挫、压力案子、压力钳子、台虎钳、电工工具、高凳、工具袋、工具箱、万能表、兆欧表、试铃、对讲电话、步话机、
11、试烟器、手提电吹风机等机具。1.4劳动力配备根据工程工期要求，合理安排施工进度和劳动力计划，作到保工期、保质量、保安全、配备的施工员、电工、焊工等应持证上岗。1.5编写施工方案和技术交底，组织施工人员根据工程特点进行交底和培训，使每个操作者应熟知技术、质量、安全消防的要求。1.6应按设计要求，在施工现场配备使用的规程规范、图册、工艺要求、质量记录、表格及各种有关文件。1.7施工工艺：1.7.1工艺流程钢管和金属槽安装钢管内导线敷设线槽配线火灾自动报警设备安装调试检测验收交付使用1.7.2钢管和金属线槽安装主要要求1.7.2.1进场管材、型钢、金属线槽及其附件应有材质证明或合格证，并应检查质量、
12、数量、规格型号是否与要求相符合，填写检查记录。钢管要求壁厚均匀，焊缝均匀，无劈裂和砂眼棱刺，无凹扁现象，镀锌层内外均匀完整无损。金属线槽及其附件，应采用经过镀锌处理的定型产品。线槽内外应光滑平整，无棱刺不应有扭曲翅边等变形现象。1.7.2.2配管前应根据设计、厂家提供的各种探测器、手动报警器、广播喇叭等设备的型号、规格，选定接线盒，使盒子与所安装的设备配套。1.7.2.3电线保护管遇到下列情况之一时，应在便于穿线的位置增设接线盒：管路长度超过30m，无弯曲时；管路长度超过20m，有一个弯曲时；管路长度超过15m，有二个弯曲时；管路长度超过8m，有三个弯曲时。1.7.2.4电线保护管的弯曲处不应
13、有折皱、凹陷裂缝，且弯扁程度不应大于管外径的10%。1.7.2.5明配管时弯曲半径不宜小于管外径的6倍，暗配管时弯曲半径不应小于管外径的6倍，当埋于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。1.7.2.6当管路暗配时，电线保护管宜沿最近的线路敷设并应减少弯曲。埋人非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于30mm。金属线槽和钢管明配时，应按设计要求采取防火保护措施。1.7.2.7电线保护管不宜穿过设备或建筑、构筑物的基础，当必须穿过时应采取保护措施，如采用保护管等。1.7.2.8水平或垂直敷设的明配电线保护管安装允许偏差1.5，全长偏差不应大于管内径的1
14、/2。1.7.2.9敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封防腐处理。1.7.2.10管路敷设经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）时应采取补偿措施。1.7.2.11明配钢管应排列整齐，固定点间距应均匀，钢管卡间的最大距离如表6-1，管卡与终端、弯头中点、电气器具或盒（箱）边缘的距离宜为0.150.5m。1.7.2.12吊顶内敷设的管路宜采用单独的卡具吊装或支撑物固定，经装修单位允许，直径20mm及以下钢管可固定在吊杆或主龙骨上。1.7.2.13暗配管在没有吊顶的情况下，探测器的盒的位置就是安装探头的位置，不能调整，所以要求确定盒的位置应按探测器安装要求定位。1.7.2.14明配管使用的接线盒和安装消防设备盒应采用明装式盒。1.7.2.15钢管安装敷设进入箱、盒，内外均应有根母锁紧固定，内侧安装护口。钢管进箱盒的长度以带满护口贴进根母为准。1.7.2.16箱、线槽和管使用的支持件宜使用预埋螺栓、膨胀螺栓、胀管螺钉、预埋铁件、焊接等方法固定，严禁使用木塞等。使用胀管螺钉、膨胀螺栓固定时，钻孔规格应与胀管相配套。
