1、第一节 重点、难点部分施工控制措施1、重点、难点分析因本工程管线、质量要求高，管线复杂，场地不集中，所以如何组织工程有效实施，达到业主要求的各项目标是工程的重点。由于管线长，管线交叉多，管线高程、位置等相互影响，因此施工前期及施工过程中的技术问题能否得到及时解决是工程施工的难点。2、重点、难点部分施工控制措施针对工程的重点，主要采取加强项目经理部组织建设，提高项目部工作效率的控制措施。3、组织充足的施工和质量管理人员，各片均配备两名施工员和质量员，既分片管理又相互协调合作，各片根据各自情况安排施工，以实现分片目标为目的；4、施工前期及过程中，做到充分了解现场情况，根据工程总计划安排，各片详细制
2、定日、旬、月进度计划，制定工、料、机进场计划，项目部各职能部门保证计划的落实和组织；5、办公室负责人力资源的调配，安排专职协调人员，做好与其他施工单位的协调工作；6、项目部积极与现场监理及业主配合，及时反映情况，服从业主和监理的统一协调。对于工程的难点，项目部建立强有力的技术部，尽量在工程前期认真学习图纸，发现提出问题，积极与设计人员联系，及时解决，保证工程的正常进行。第二节 施工组织安排为保证工程的顺利进行和各项目目标的实现，我项目经理部有关人员将对本工程进行科学、合理的组织和管理，对工程的进度、质量、安全做好各种技术保证措施；对施工材料的使用、施工机具的安排等问题进行良好的部署和协调。1、

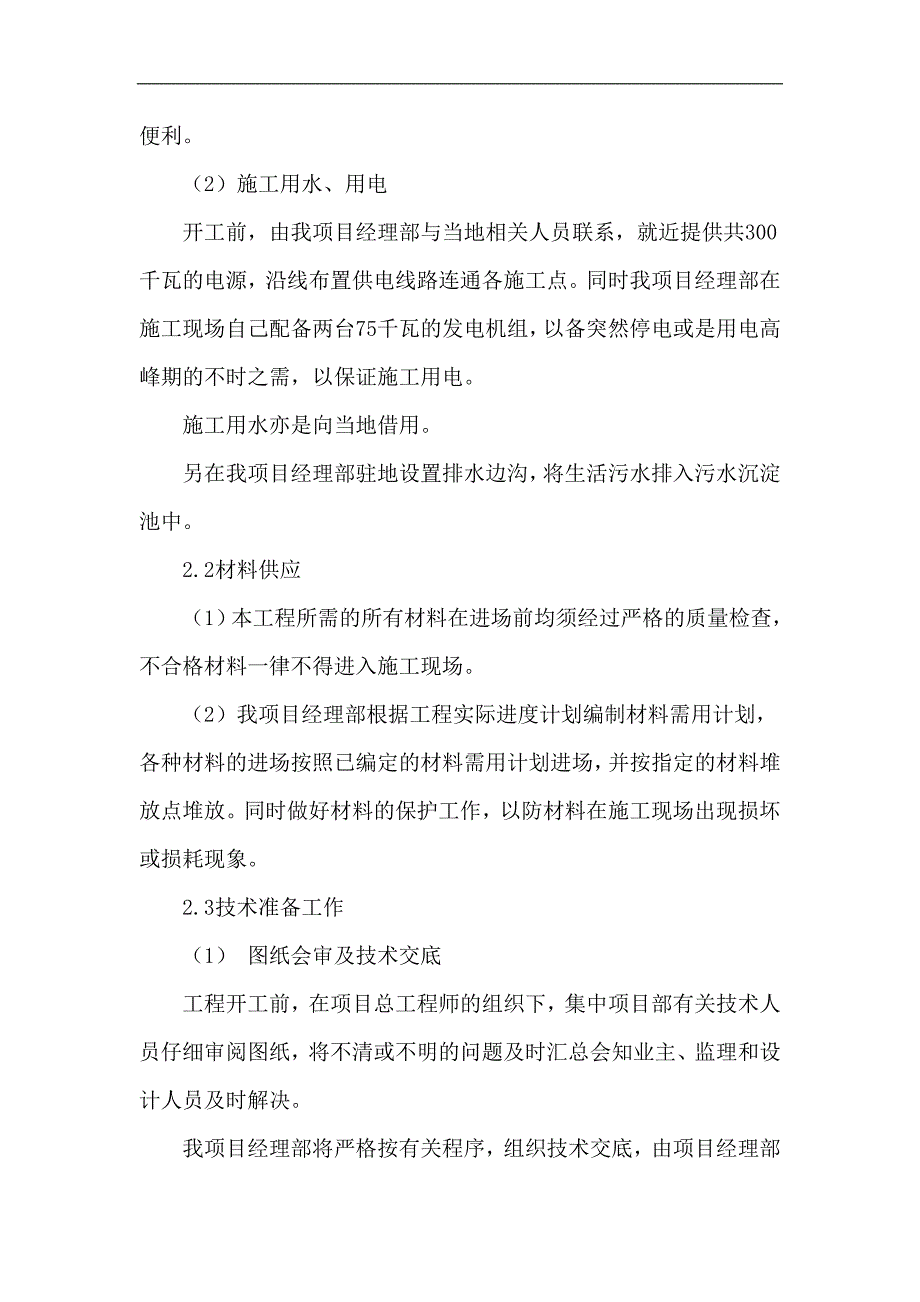

3、总体施工工艺流程图施工准备 基坑开挖 管道施工 混凝土施工 零星工程 管坑回填 回填石屑 路基施工 6%水泥石屑稳定拌和 砼路面结构施工 C35#水泥混凝土拌和 竣工验收、清场、退场2、施工前准备工作2.1施工现场准备工作（1）施工现场交通本工程将修建交通便道进行物料运输，从而使本工程的交通较为便利。（2）施工用水、用电开工前，由我项目经理部与当地相关人员联系，就近提供共300千瓦的电源，沿线布置供电线路连通各施工点。同时我项目经理部在施工现场自己配备两台75千瓦的发电机组，以备突然停电或是用电高峰期的不时之需，以保证施工用电。施工用水亦是向当地借用。另在我项目经理部驻地设置排水边沟，将生活污
4、水排入污水沉淀池中。2.2材料供应（1）本工程所需的所有材料在进场前均须经过严格的质量检查，不合格材料一律不得进入施工现场。（2）我项目经理部根据工程实际进度计划编制材料需用计划，各种材料的进场按照已编定的材料需用计划进场，并按指定的材料堆放点堆放。同时做好材料的保护工作，以防材料在施工现场出现损坏或损耗现象。2.3技术准备工作（1） 图纸会审及技术交底工程开工前，在项目总工程师的组织下，集中项目部有关技术人员仔细审阅图纸，将不清或不明的问题及时汇总会知业主、监理和设计人员及时解决。我项目经理部将严格按有关程序，组织技术交底，由项目经理部技术负责人向班组交底，做到项目部全体人员均熟悉本工程的技
5、术要点、设计意图和施工技术规范的内容。（2）施工组织设计的编制由项目经理部技术负责人编制该工程的施工组织设计方案，该方案被审批同意后以该方案作为本工程施工的指导性文件。（3）测量放线工作开工前，由我项目经理部有关人员联系规划局做好测量控制点的交接工作，并按规范进行复测，同时建立测量控制网，确定道路中线和施工红线和施工放样测量。积极与建设单位、设计院联系，熟悉本工程的各项要求和任务，并及时向有关管理人员传达；2.4其他准备工作（1） 做好沿线的地下管线（道）的探测与保护工作，以防对工程的进程产生不必要的影响；（2） 按施工总平面图及结合工地现场情况，及时搭设施工所需的临时设施，注意防火、防漏电等
6、安全问题；（3）根据施工计划，组织施工操作人员进场，并对他们进行相关的岗前培训和三级安全教育。主要施工方案第一节 主要施工方法一、测量放线1、组织测量技术人员按规划局提供的测量控制点进行复测，复核无误后建立工程测量控制网，对工程进行点面相结合的测量控制。2、进行施工放样测量，定出管道中线及井位置并定出水准基准点作为整个工程的控制点。每次测量均要闭合，严格控制闭合误差。3、井面标高应平路面。二、沟槽开挖1、沟槽开挖前应要求各有关管线部门提供地下管线情况，并结合人工开挖勘察，确认无误后方可进行施工。当发现管线位置后应做好清晰的标志以保护好地下管线。2、施工时在人行道边设置临时排水沟，以保证排水通畅
7、，以保证开挖基坑不被雨水浸泡而造成基坑的质量问题。在基坑开挖时须在沟槽外两侧筑小土堤截水，以防地表水倒灌入施工沟槽内。沟槽内两侧设排水沟和集水井，用碎石填充，当地下水丰富或遇雨天时用抽水机抽水，以保证基坑不被水浸泡。3、本工程的沟槽深度为2米，对土质良好地段采用1：1放坡开挖。开挖时用挖掘机进行，人工配合。沟槽开挖土方调至填方区填土或用自卸式汽车外运弃土。在开挖前，沟槽的断面、开挖的次序和堆土的位置由现场施工员向司机及土方工详细交底。在挖土过程中管理人员应在现场指挥并应经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移误差符合规范要求。为保证槽底土壤不被扰动、破坏或超挖，用机械挖土至设计标高高
8、2030cm后改用人工挖土和平整。开挖要保证连续作业，分段开挖，每段10m20m，以防止土方塌方出现安全事故。4、在软土地段采用放坡与钢板桩支护结合开挖。先按1：1放坡开挖，再用25号槽钢进行钢板桩支护开挖。5、沟槽检查验收沟槽开挖完成应进行自检，检查项目和允许误差见下表-1。自检合格后应马上通知监理进场进行检查验收，验收合格后方能进入下一工序的施工。基槽开挖允许偏差和检验方法见下表 序号项目允许偏差（mm）检验频率检验方法范围点数1槽底高程0， -30两井之间3用水准仪测量2槽底中线每侧宽度不小于规定6挂中心线用尺量，每侧计3点3沟槽边坡不陡于规定6用坡度尺检验每侧3点三、基础施工1、若管道
9、处于软土上应会知甲方、监理及设计人员到现场解决，排水管道地基承载力不小于10Kpa。2、测量中心轴线，标高，并放出基础边线。在沟底设置水平小木桩，桩顶标高为管道平基混凝土面的标高。3、碎石、砂垫层应先将碎石、砂拌匀然后铺设，铺筑垫层时应边铺边检平，并用平板振动器在垫层面上予以振动压实。4、按照测出的基础边线安装平基侧模板，模板内外打撑钉牢，并在模板内侧弹线用以控制混凝土浇筑高度。5、模板安装时要注意板面平整，拼缝严密，模板与砼相接触的表面应涂扫脱模剂以利于模板的拆除。6、平基浇筑砼时应严格按水平控制桩取面，振捣密实。浇筑时注意在管中线至两侧各20cm左右取平，其余可留粗糙面以便和管座混凝土接合
10、。浇筑管基砼时应预留后浇段。7、质量标准基础砼强度满足设计要求，平基面须符合高程及纵坡设计要求，井位基础砼符合设计井底高程。四、管道施工1、铸铁管的铺设和安装（1）工艺流程安装准备管道预制管道安装通水试验（2）操作要点按设计图纸和管件尺寸，画出安装尺寸草图。抗震柔性接口铸铁管切断采用人力钢锯断管或砂轮切割机断管。清除随插口连接处和法兰密封面的污垢、砂粒、疤块。安装时先在抗震柔性接口铸铁管插口上画好安装线，取随插口端部的间隙5-10mm，在插口外壁上画好安装线，安装线所在的平面应与管子的轴线垂直。在插入管材端口先套上活套法兰，橡胶密封圈。胶圈外边缘线与安装线对齐。管材插口端入承口后，稍拔出2-3
11、mm，留作对口间隙，并检查管件方位和轴线准直。将橡胶密封圈推移至承口，平整妥贴，在推进过程中，尽量保证入管件方位和轴线在同一轴线上。将活套法兰平推至承口法兰处，穿入螺栓，紧固连接法兰，使胶圈被挤压承口密封面圆周齐平，使胶圈均匀受力，法兰紧固方法与钢法兰紧固方法相同。使用的橡胶密封圈和活套法兰必须是和铸铁管配套的产品。柔性接口铸铁管立管安装时，要与土建密切配合，吊装立管时，可在管件的承口位置绑上铁丝吊在楼板或管井支架上，调整好坡度和垂直度后，再按上述方法进行柔性接头连接，在高速管道垂直度时，要注意不得使柔性接头内的橡胶圈“绞扭”，并使管道插口端部与承口保持2-3mm间隙。柔性接口铸铁官水平管道安
12、装时，先将水平官安装尺寸测量好，按正确尺寸和安装的难易程度在地面进行预制（若水平管过长或吊装有困难时可分段预制和吊装）。预制时用螺栓将活套法兰与承口法兰初步联接，不必拧紧，吊装时吊点应位于柔性接头两侧与柔性接头两侧相距约300mm。按图纸及规范要求设置好管卡后，吊装水平管。将水平管上的三通口或弯头的方向及坡度调整好，然后，按插口的安装线顺排水方向依次将柔性接头上紧，最后与排不立管固定。用支吊装固定管子，支吊架规格、间距按图纸及规范要求，一般支吊架应设置在管道承口大头处。立管支架安装必须在一条线上，吊架安装必须按设计坡度确定其位置，以保证压紧的橡胶密封圈受力均匀。2、塑料管的铺设安装（1）塑料管
13、连接的一般规定聚乙烯给水管件、管材因运输、装卸、堆放或遮盖不严或因存放较长，都有可能造成管材、管件的变形和变质，连接前进行一次外观质量检查是必要的。聚乙烯给水管道连接应采取热熔连接（热熔对接连接、热熔承插连接、热熔鞍形连接），不得采用螺纹连接和粘接。聚乙烯管道与金属管道、阀门连接必须采用钢塑过渡接头连接。聚乙烯给水管道不同连接形式应有对应的专用连接工具。连接时，不得使用明火加热。聚乙烯给水管道连接采用热熔焊接时采用同种牌号、材质相同的管材和管件。对性能相似的不同牌号、材质的管材与管材或管件之间的连接，应通过试验，判定连接质量能得到保证后，方可进行。聚乙烯给水管道连接操作工人上岗前，应经过专门培
14、训，经考试和技术评定合格后，方可持证上岗操作。聚乙烯给水管材、管件存放与施工现场温差较大时，应将管材和管件在施工现场放置一段时间。使其温度接近施工现场温度。聚乙烯给水管道连接时，管端应洁净。每次收工时，管口应临时封堵。聚乙烯给水管道连接结束后，应进行接头外观质量检查。不合格者必须返工后重新进行接头外观质量检查。（2）热熔连接热熔连接前、后，连接工具加热面上的污物应用洁净棉布擦净。热熔对接连接一般分为五个阶段：预热阶段、吸热阶段、加热板取出阶段、对接阶段、冷却阶段。热熔连接工艺三个重要参数：温度、压力、时间应符合热熔连接机具生产厂管材、管件生产厂的规定。热熔对接焊接时，要求管材或管件应具有相同熔融指数，且最好应具备相同的SDR值。另外采用不同厂家的管件时，必须选择合理的与这相匹配的焊机才能取得最佳的焊接效果。热熔连接保压、冷却时间，应符合热熔连接工具生产厂和管件、管材生产厂规定，保证冷却期间不得移动连接件或在连接件上施加外力。热熔对接连接应符合下列规定：A
