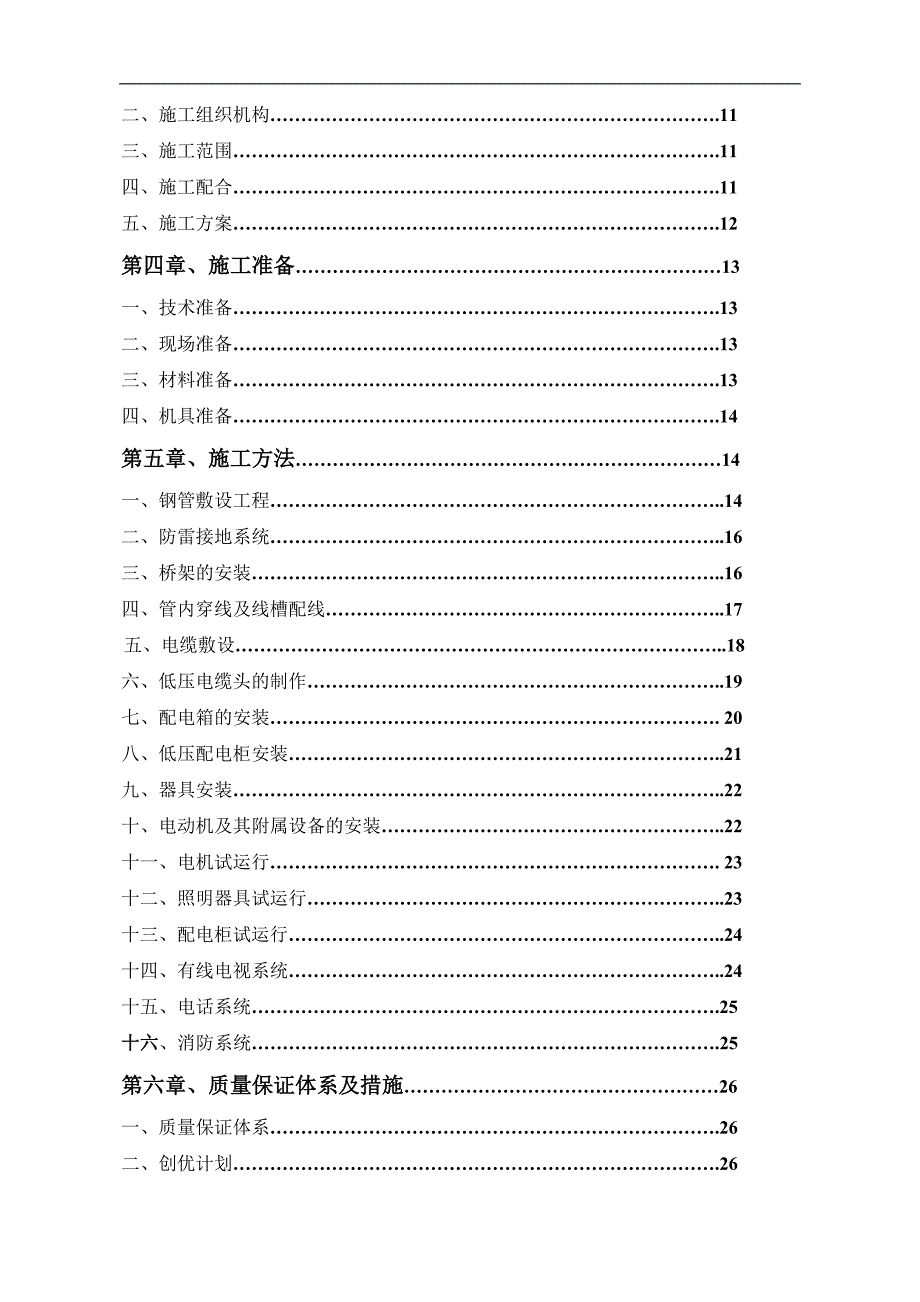

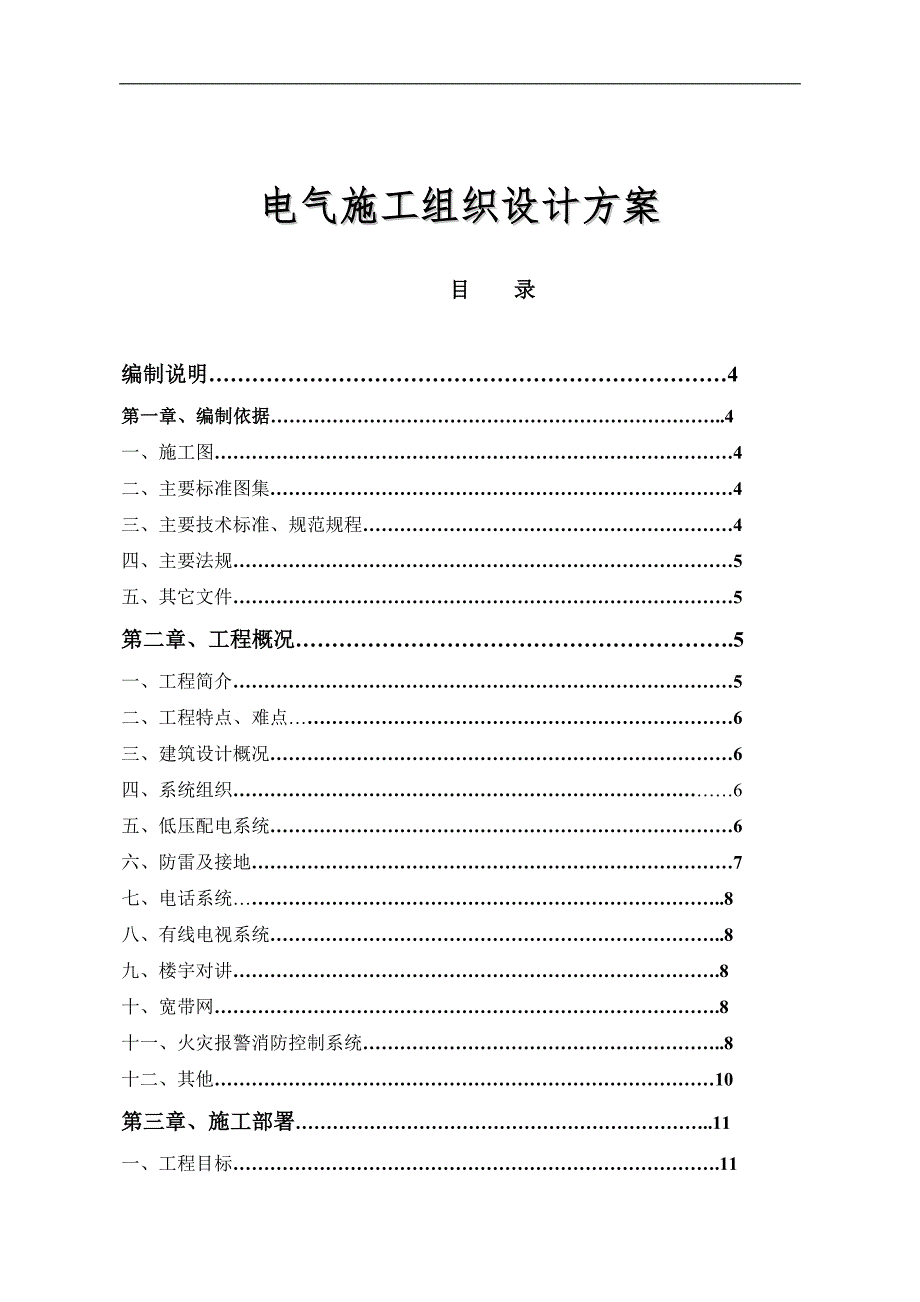

1、电气施工组织设计方案目录编制说明4第一章、编制依据.4一、施工图4二、主要标准图集4三、主要技术标准、规范规程4四、主要法规5五、其它文件5第二章、工程概况.5一、工程简介5二、工程特点、难点6三、建筑设计概况6四、系统组织6五、低压配电系统6六、防雷及接地7七、电话系统.8八、有线电视系统.8九、楼宇对讲.8十、宽带网.8十一、火灾报警消防控制系统.8十二、其他10第三章、施工部署.11一、工程目标.11二、施工组织机构.11三、施工范围.11四、施工配合.11五、施工方案.12第四章、施工准备13一、技术准备.13二、现场准备.13三、材料准备.13四、机具准备.14第五章、施工方法14一

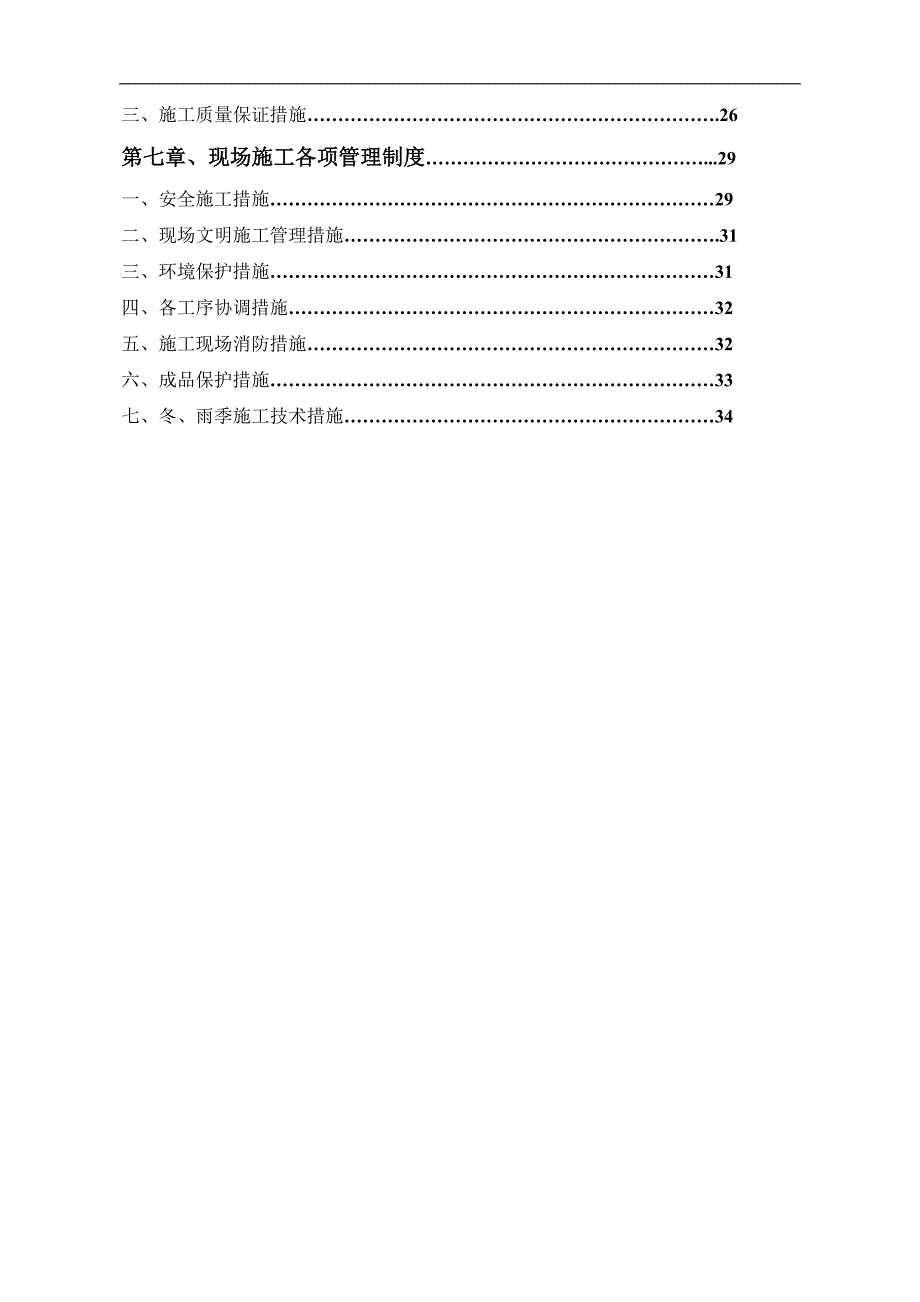

2、、钢管敷设工程.14二、防雷接地系统.16三、桥架的安装.16四、管内穿线及线槽配线.17五、电缆敷设.18六、低压电缆头的制作.19七、配电箱的安装. 20八、低压配电柜安装.21九、器具安装.22十、电动机及其附属设备的安装.22十一、电机试运行. 23十二、照明器具试运行.23十三、配电柜试运行.24十四、有线电视系统.24十五、电话系统.25十六、消防系统.25第六章、质量保证体系及措施26一、质量保证体系.26二、创优计划.26三、施工质量保证措施.26第七章、现场施工各项管理制度.29一、安全施工措施29二、现场文明施工管理措施.31三、环境保护措施31四、各工序协调措施32五、施
3、工现场消防措施32六、成品保护措施33七、冬、雨季施工技术措施34编制综合说明、广场6#地块电气工程施工组织设计是根据建设单位提供的设计图纸及合同的描述，答疑会解释以及现场考察结果，参考现行国内规范，结合我们多年来的电气工程施工经验，并严格按照GB/T19001质量管理体系，GB/T28001职业健康管理体系，本着为建设单位保工期、保质量的最终要求，经我们技术人员图纸会审论证和方案研讨比较前期工程的实施，最终提出了我们的施工组织设计，我们的宗旨是全方位为建设单位更好地服务，实现本工程“合格、高速、安全、低耗”的施工总目标。第一章、编制依据一、施工图1、图纸名称： 、2、设计单位：、设计研究院有
4、限公司3、出图日期：2011年7月二、主要标准图集1、 35kv及以下电缆敷设（94D1015）2 建筑物防雷设施安装 （99D5011） 3电缆桥架安装 （04D7013） 4等电位连接安装 （02D5012） 5电气竖井设备安装 （04D7011）三、主要技术标准、规范规程1、建筑电气工程施工质量验收规范GB50303-20022、电气装置安装工程低压电器施工及验收规范GB50254-963、电气装置安装工程电缆线路施工及验收规范GB50168-924、电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-925、电气装置安装工程接地装置施工及验收规范GB50169-926、电
5、气装置安装工程电气设备交接试验标准GBJ150-917、民用建筑工程室内环境污染控制规范GB50325-2001四、主要法规1、中华人民共和国建筑法2、中华人民共和国环境保护法3、中华人民共和国计量法4、建筑工程施工现场管理规定建设部15号令。5、建设工程质量管理条例国务院第279号。五、其它文件1、甲乙双方签定的工程合同。2、施工现场及周围环境的调查记录。3、设计交底及施工方案研讨记录。第二章、工程概况一、工程简介1、工程名称： 、2、工程业主：房地产开发有限公司3、设计单位：4、监理单位： 5、施工单位：6、建筑面积：约1.2072万平方米7、建筑总高度：约58.2m二、工程特点、难点1、
6、本工程单位工程项目多，施工现场小，现场管理、物资仓储、计划比较困难。2、依据质检要求所有电线导管和线盒，不允许与钢筋点焊固定，标高容出现误差。3、工期紧，任务重，对我们合理安排协调，提高效率提出了更高的要求。三、建筑设计概况本工程为二类高层建筑，地上18层。二层以上均为住宅，地下一层，结构类型为钢筋混凝土剪力墙结构。四、系统组成电气工程包括|强电系统和弱电系统两部份。强电系统包括：低压配电系统，照明系统，防雷接地系统。弱电系统包括：有线电视系统，电话及宽带网络系统，可视对讲系统，火灾自动报警及消防联动系统。五、低压配电系统1、本工程电由A栋住宅配电室采用电缆埋地引来各路电源，本工程采用TN-C
7、S系统。2、供电等级：本建筑为一级负荷，住户为三级负荷。3、用电负荷：本工程三级负荷用电量Pe=612KW, 一级负荷用电量Pe=216KW，商业负荷用电量100KW计算。4、低压配电柜均采用上进上出接线方式。5、住宅电力干线采用TC90YJLV1KV电缆，支干线采用WDZ BYJ电缆，水平部份明敷地下一层桥架上，垂直部份明敷在电缆竖井内金属线槽内。6、照明支线均选用WDZBYJ450/7502.5的铜芯线，厨房插座线为WDZBYJ450/7504.0穿KBG20管沿墙及楼板暗敷，地下室穿焊接管沿墙及楼3根以下穿 SC15管，46根以下穿SC20管。7、金属线槽均明装，安装高度为贴梁底敷设，吊
8、架的间距不大于1.5m.8、消防电源配电导线在金属线槽内敷设时，线槽及管线应刷防火漆。双路电源在线槽内分槽敷设。金属线槽穿防火区及在竖井内穿楼板时均应采取防火隔离封堵措施。六、防雷及接地1、本工程为三类防雷建筑。2、在屋顶用12镀锌圆钢作避雷带，屋顶避雷带连接网格15m15m. 具体做法参见99D501-13、利用柱子或剪力墙主筋不得少于两根通长焊接作为引下线，引下线上端与避雷带焊接，下端与基础内主筋焊接。并在窒外1.5m处地坪下1.2m深404镀锌扁钢引出至周圈做人工接地体。 4、本建筑物采用等电位联结，卫生间作局部等电位联结。具体做法参见等电位联结安装02D501-2卫生间内所有插座应安装
9、在2区以外。七、电话系统1、电话线路采用电话电缆引入方式，住宅每户留两对电话外线，引入一根5类8芯双绞线引入户内弱电接线箱。2、电话干线采用HYV-型电话电缆，支线采用RVS-20.5穿管敷设。3、本系统只做管、穿好带线。八、有线电视系统1、有线电视系统线路采用分支分配系统，设备参数由承包单位确定，每户进一根入户线。2、电视干线采用SYKV-75-9电缆、支线采用SYKV-75-5电缆穿管暗敷设。3本系统只做管并穿好带线。九、楼宇对讲1、本工程只进行管路敷设，由专业公司负责安装。系统管理机设在地下一层竖井内，楼门口机和室内机距地面1.4m墙上安装。楼门口机电源在火灾事故时能打开各楼门。2、本系
10、统只做管并穿好带线。十、宽带网1、本工程网络电缆由楼外电缆井引入网络机房，接线箱在竖井内明装，每户一根5类8芯双绞线引入户内弱电接线箱。户内网络出线口暗装，距地0.3m由专业公司负责安装调试，管线规格见系统图。2、本系统只做管并穿好带线。十一、火灾报警及消防控制系统（一）、供电系统1、本建筑属二类建筑，消防用电设备按一级负荷供电，要求两路电源，当一路电源发生故障时，另一路电源不致同时受到损坏，本工程为一级保护对象。2、消防用电设备，如消防电梯及消防加压风机等均两路电源供电，末端互投。（二）、火灾事故照明1、疏散指示：在地下室、消防电梯前室的疏散楼梯出口及疏散通道等处应设置疏散指示灯及标志灯。2、应急照明配电室、封闭楼梯间及前室、消防电梯前室及疏散走道等处应设置应急照明灯。
