《某建筑节能专项施工方案1.doc》由会员分享，可在线阅读，更多相关《某建筑节能专项施工方案1.doc（15页珍藏版）》请在第壹文秘上搜索。

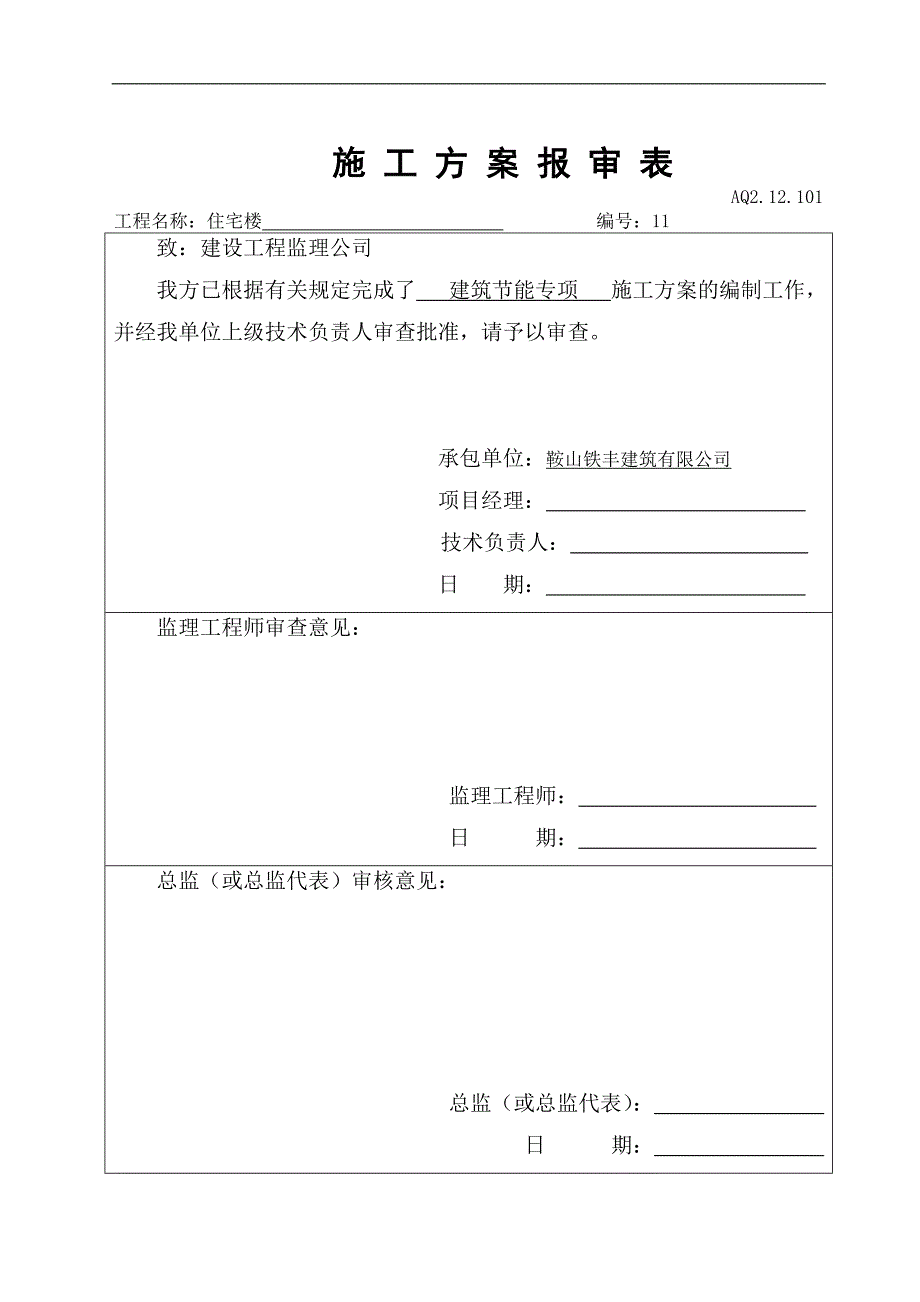

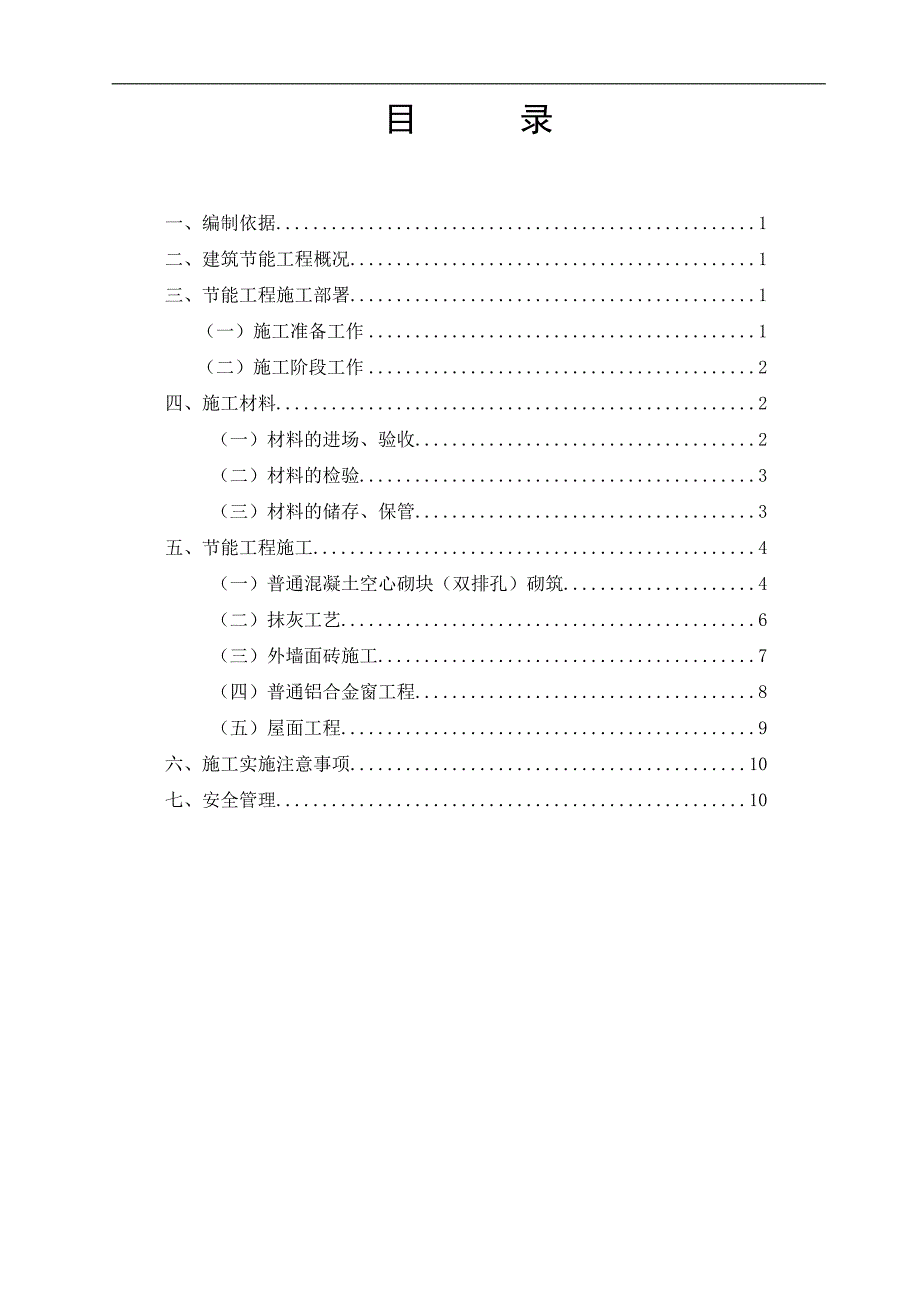

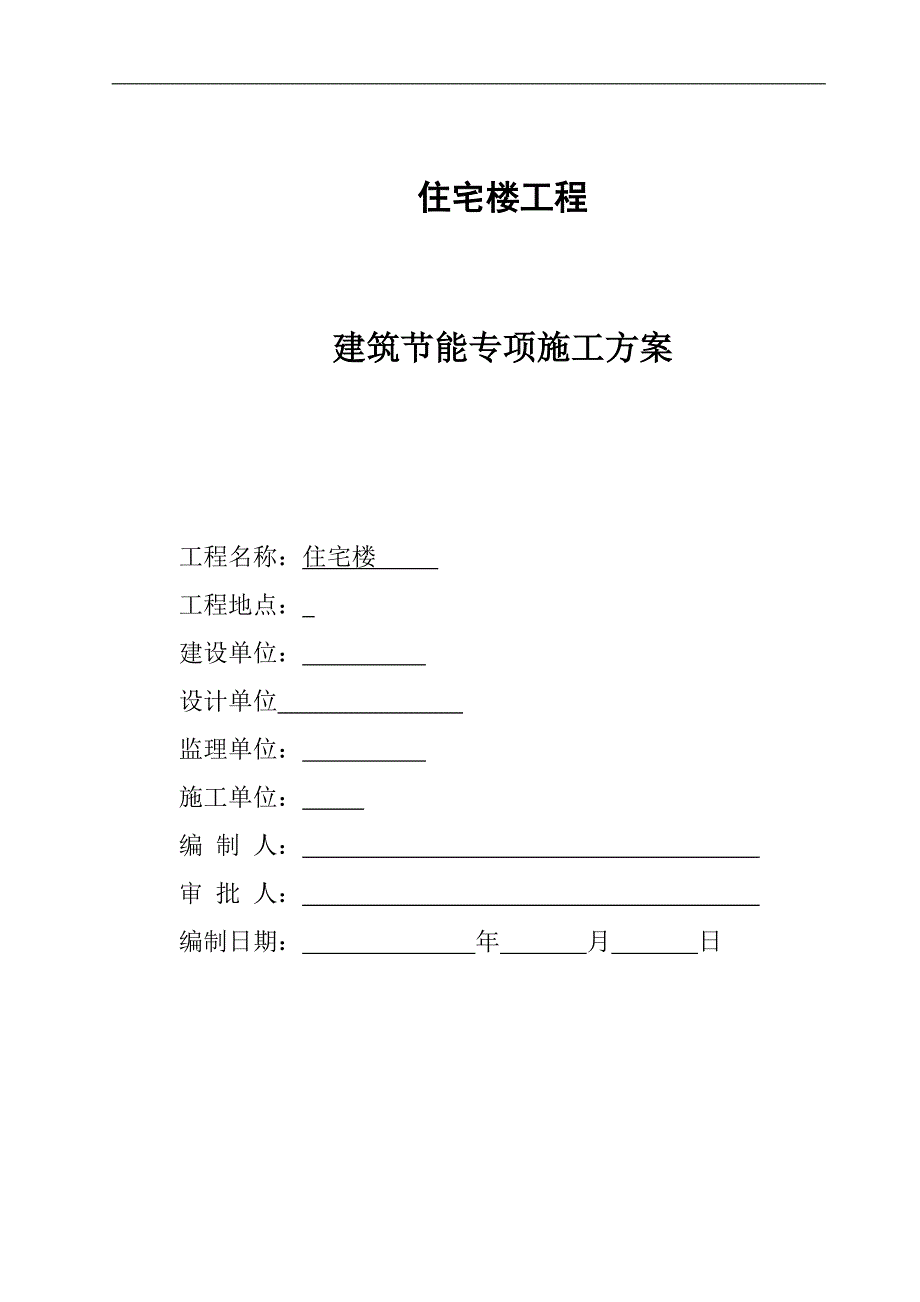

1、施 工 方 案 报 审 表AQ2.12.101工程名称：住宅楼 编号：11致：建设工程监理公司我方已根据有关规定完成了 建筑节能专项 施工方案的编制工作，并经我单位上级技术负责人审查批准，请予以审查。 承包单位：鞍山铁丰建筑有限公司 项目经理： 技术负责人： 日 期： 监理工程师审查意见：监理工程师： 日 期： 总监（或总监代表）审核意见： 总监（或总监代表）： 日 期： 住宅楼工程建筑节能专项施工方案工程名称：住宅楼 工程地点： 建设单位： 设计单位 监理单位： 施工单位： 编 制 人： 审 批 人： 编制日期： 年 月 日目 录一、编制依据1二、建筑节能工程概况1三、节能工程施工部署1（一
2、）施工准备工作1（二）施工阶段工作2四、施工材料2（一）材料的进场、验收2（二）材料的检验3（三）材料的储存、保管3五、节能工程施工4（一）普通混凝土空心砌块（双排孔）砌筑4（二）抹灰工艺6（三）外墙面砖施工7（四）普通铝合金窗工程8（五）屋面工程9六、施工实施注意事项10七、安全管理10建筑节能专项施工方案一、编制依据1、本工程施工图纸。2、本工程施工组织设计。3、民用建筑节能管理规定（建设部令第143号）。4、建筑节能工程施工质量验收规范（GB50411-2007）。二、建筑节能工程概况建设单位为，设计单位，施工单位为。总建筑面积为61276m2 ，建筑高度为11.235米。本工程的建筑节
3、能主要从外墙、屋面、外窗等外围结构上进行设计考虑。1. 外墙主材采用普通混凝土空心砌块（双排孔），墙材导热系数为0.79W/mK；墙材密度700kg/m3，外墙厚度为200，抹灰（水泥砂浆）厚度为15mm，外饰面为干挂石材面，规格为500500。外表面平均太阳辐射吸收系数为0.50，整个外墙平均传热系数Km=1.14W/m2K。2. 屋面构造中的隔热材料采用挤塑聚苯乙烯泡沫塑料板，另有陶粒混凝土隔热层以及钢筋混凝土结构层等，屋面各层厚度总和240mm，屋面平均传热系数Km=0.8W/m2K，平均热惰性指标Dm=2.70。3. 外墙窗采用铝合金普通单层玻璃窗，铝合金窗玻璃采用6mm单层透明玻璃，
4、窗遮阳系数SC0.88。三、节能工程施工部署（一） 施工准备工作1、应当对从事建筑节能工程施工的相关从业人员进行建筑节能标准与技术等专业知识的培训。施工管理人员应当参加建筑节能执业继续教育。2、施工现场，应备有国家和有关建筑节能法规文件与本工程相关的建筑节能强制性标准。3、建筑节能工程施工前，项目总工应组织施工人员熟悉设计文件，参加施工图会审和设计交底。（1） 施工图会审，应审查建筑节能设计图纸是否经过施工图设计审查单位审查合格。未经审查或审查不符合强制性建筑节能标准的施工图不得使用。（2） 建筑节能设计交底。项目施工人员应参加由建设单位组织的建筑节能设计技术交底会，项目工应对建筑节能设计技术
5、交底会议纪要进行签认。并对图纸中存在的问题通过建设单位向设计单位提出书面意见和建议。（二） 施工阶段工作1、施工前应按要求报送的拟进场的建筑节能工程材料/构配件/设备报审表（包括墙体材料、门窗部品等）及其质量证明资料，具体如下：（1） 质量证明资料是否合格、齐全，是否与设计和产品标准的要求相符。产品说明书和产品标识上注明的性能指标是否符合建筑节能标准。（2） 是否使用国家明令禁止、淘汰的材料、构配件、设备。（3）有无建筑材料备案证明及相应验证要求资料。（4）按照委托施工合同约定及建筑节能标准有关规定的比例，进行跟踪检验或见证取样、送样检测。对未经验收或验收不合格的建筑节能工程材料、构配件、设备
6、，不得在工程上使用或安装；对国家明令禁止、淘汰的材料、构配件、设备，不得签认，并将不合格的建筑节能工程材料、构配件、设备撤出现场。（5） 对建筑节能施工过程进行巡视检查。对建筑节能施工中墙体、屋面等隐蔽工程的隐蔽过程、下道工序施工完成后难以检查的重点部位，进行现场检查。未验收合格的工序，不得进行下一道工序的施工。四、施工材料（一）材料的进场、验收1. 各种材料进场时，一定要求供应商随货提供产品的合格证或质保书及出厂检验报告；同时对外墙抹灰用砂浆的水泥等要及时做复试和分析报告，只有当复试报告、分析报告等全部合格方能允许用于施工。2. 为保证材料质量，严格按程序文件规定及相关质量体系文件进行操作及
7、管理。对采购的材料构（配）件半成品等，均要建立完善的验收及送检制度，杜绝不合格材料进入现场，更不允许不合格材料用于施工。3. 在设料供应和使用过程中，必须做到“四验”、“三把关”。即“验规格、验品种、验数量、验质量”、“验收人员把关、技术质量试验人员把关、操作人员把关”，以保证用于本节能工程上的各种材料均是合格优质的材料。4. 为保证设备材料验收工作中的客观性，设备材料的进场检验由材料员及试验员共同负责进行。材料员负责材料的外观质量检验，试验员负责材料的物理性能和化学性能检验。5. 普通混凝土空心砌块（双排孔）的是以粘土、页岩等为主要原料，经过原料处理、成型、烧结制成。空心砖的孔洞总面积占其所
8、在砖面积的百分率，称为空心砖的孔洞率，一般应在15%以上。而且由于原料和工艺条件差异，各厂家的砌块干缩性差异较大。为保证质量，选取生产工艺成熟，养护条件好的厂家产品；尽量选择07级以上或抗压强度等级不低于5Mpa的产品，强度越高，其材料的密实度越好，一般来说，干燥收缩值也会减小；所选用的普通混凝土空心砌块（双排孔）的干燥收缩值要求不大于0.5mm/m，出釜后须保证有28天的养护期，才能上墙砌筑。（二）材料的检验1. 材料必须严格按照材料检验的相关制度，进行材料的送检。2. 材料的抽检必须严格执行有关规定执行，且同时应按相关规定进行材料隔热、透光等性能进行检测，保证满足设计要求。3. 材料检验机
9、构的选择将根据业主要求，由本工程的工程质量监督站所属的有相应资质的检测机构承担。4. 材料的送检，严格执行见证取样制，其见证工作由本工程建设单位委托的相关见证人员进行执行。抽检试件，必须有见证人员签字。5. 对于送检材料，项目材料员要及时通知试验员进行送检，并在材料合格证上标明代表批量、使用部位、生产厂家，以便于材料的可追溯性。（三）材料的储存、保管1. 材料的使用必须在材料有效期内使用完毕。2. 材料存放应依据施工平面图要求堆放在坚硬、平整的场地中或仓库中，避免材料的不必要损坏。3. 本节能工程的砌块、砂浆，按施工组织设计中的要求进行存放和使用，一般不宜露天堆放；天面保温隔热材料、门窗材料等
10、需存放在仓库或随进随用，注意不要影响使用功能等。五、节能工程施工（一）外墙体普通混凝土空心砌块（双排孔）砌筑（1）材料要求： 砖：砖的品种、强度等级必须符合设计要求，并应规格一致，有出厂合格证明及试验单。 水泥：品种与标号应根据砌体部位及所处环境选择，一般宜采用325号普通硅酸盐水泥或矿渣硅酸盐水泥；应有出厂合格证明、准用证和试验报告方可使用；不同品种的水泥不得混合使用。 砂：宜采用中砂。配制水泥砂浆或水泥混合砂浆的强度等级等于或大于M7.5时，砂的含泥量不应超过5%；强度等级小于M5时，砂的含泥量不应超过10%。 水：应采用不含有害物质的洁净水。 掺合料： a、石灰膏：熟化时间不少于7天，严
11、禁使用脱水硬化的石灰膏。 b、其他掺合料：电石膏、粉煤灰等掺量应经试验室试验决定。 其他材料：拉结钢筋、预埋件、木砖、防水粉等均应符合设计要求。 (2)操作工艺： 拌制砂浆： 砂浆采用机械拌合，手推车上料，磅称计量。材料运输主要采用井字架作垂直运输，人工手推车作水平运输。 a.根据试验提供的砂浆配合比进行配料称量，水泥配料精确度控制在2%以内；砂、石灰膏等配料精确度控制在5%以内。 b.砂浆应采用机械拌合，投料顺序应先投砂、水泥、掺合料后加水。时间自投料完毕算起，不得少于1.5min。 c.砂浆应随拌随用，水泥浆和水泥混合砂浆必须分别在拌成后3小时和4小时内使用完毕。 组砌方法： a.砖墙砌筑
12、应上下错缝，内外搭砌，灰缝平直，砂浆饱满，水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm。 b.砖墙的转角处和交接处应同时砌筑，均应错缝搭接，所有填充墙在互相连接、转角处及与砼墙连接处应沿墙高设置26600通长拉结筋。对不能同时砌筑而又必须留置的临地间断处应砌成斜槎，并加设拉结筋，拉结筋的数量按每12cm墙厚原放置一根直径6mm的钢筋，间距沿墙高不得超过50cm，埋入长度从墙的留槎处算起，每边均不应小于50cm，末端应有90弯钩。 注：抗震设防地区建筑物的临时间断处不得留直槎。 c.隔墙和填充墙的顶面与上部结构接触处用侧砖或立砖斜砌挤紧。 砖墙砌筑： 施工顺序：
13、弹划平面线检查柱、墙上的预留连结筋遗留的必须补齐砌筑安装或现浇门窗过梁顶部砌体。 a.排砖撂底（干摆砖样）：一般外墙第一皮砖撂底时，横墙应排丁砖，前后纵墙应排顺砖。根据已弹出的窗门洞墨线，核对门窗间隔间墙、附墙柱（垛）的长度尺寸是否符合排砖模，如若不合模数时，则要考虑好砍砖及排放的计划。砍的砖或丁砖应排在窗口中间、附墙柱（垛）旁或其他不明显的部位。 b.选砖：选择棱角整齐、无弯曲裂纹、规格基本一致的砖。 c.盘角：砌墙前应先盘角，每次盘角砌筑的砖墙角度不要超过五皮，并应及时进行吊靠，如发现偏差及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平灰缝均匀一致。每次盘角砌筑后应检查，平整和垂直完全符合要求后才可以挂结砌墙。 d.挂线：砌筑一砖厚及以下者，采用单面挂线；砌筑一砖半厚及以上者，必须双层挂线。如果长墙几个个同时砌筑共用一根通线，中间应设几个支线点；小线要拉紧平直，每皮砖都要穿线看平，使水平缝均匀一致，平直通顺。 e.砌砖：砌砖宜采用挤浆法，或者采用三一砌砖法。三一砌砖法的操作要领是一铲灰、一块砖、一挤揉，并随手将挤出的砂浆刮去。操作时砖块要平、跟线，砌筑操作过程中，以分段控制游丁走缝和乱缝。经常进行自检，如发现有偏差，应随时纠正，严禁事后采用撞砖纠正。
