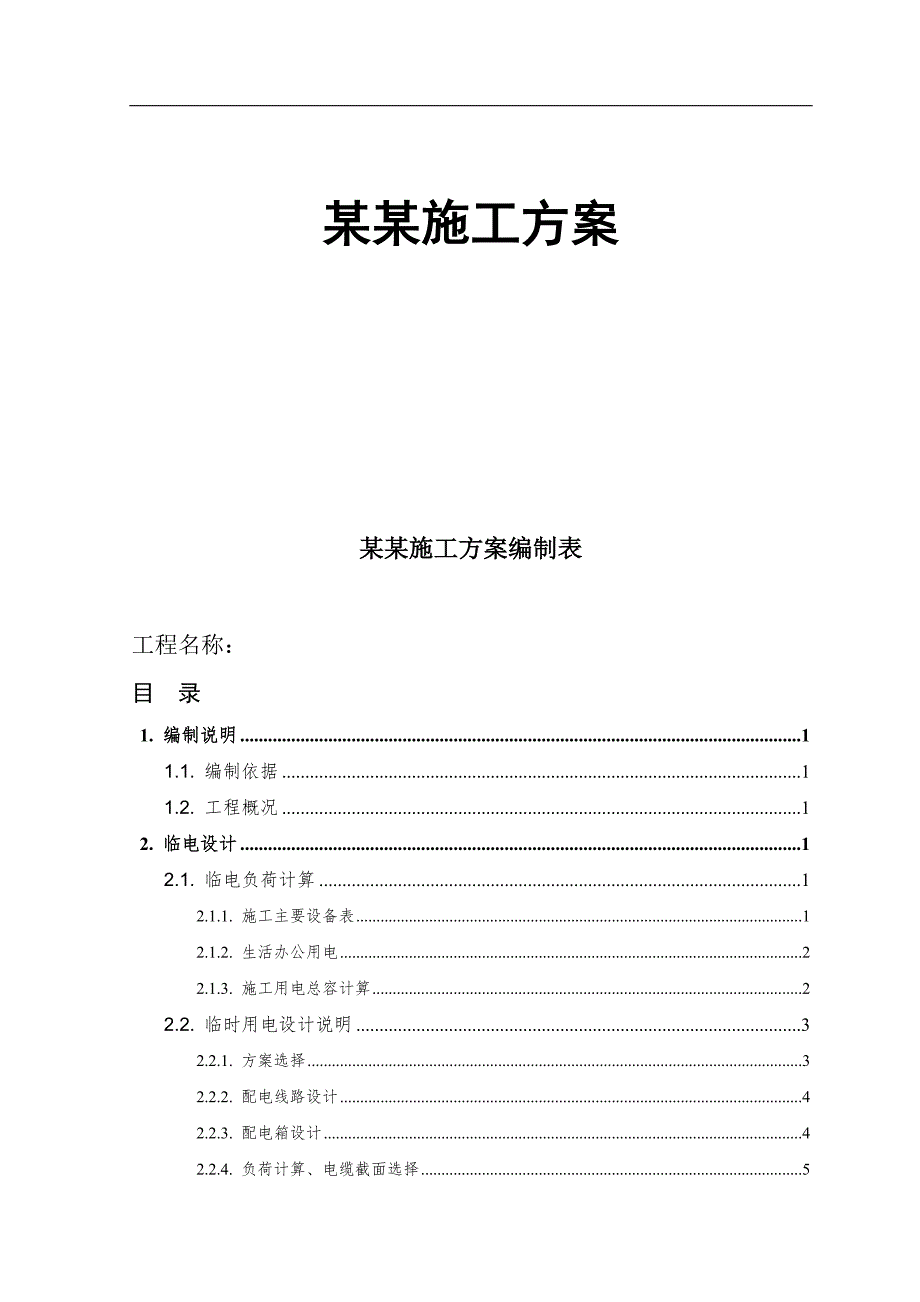

1、某某施工方案某某施工方案编制表工程名称：目 录1. 编制说明11.1. 编制依据11.2. 工程概况12. 临电设计12.1. 临电负荷计算12.1.1. 施工主要设备表12.1.2. 生活办公用电22.1.3. 施工用电总容计算22.2. 临时用电设计说明32.2.1. 方案选择32.2.2. 配电线路设计42.2.3. 配电箱设计42.2.4. 负荷计算、电缆截面选择52.2.5. 施工现场供电各线路的电压降计算62.3. 临电施工72.3.1. 施工工艺流程：72.3.2. 工艺操作要点72.4. 质量控制措施82.4.1. 质量标准82.4.2. 质量控制82.4.3. 质量检查82.

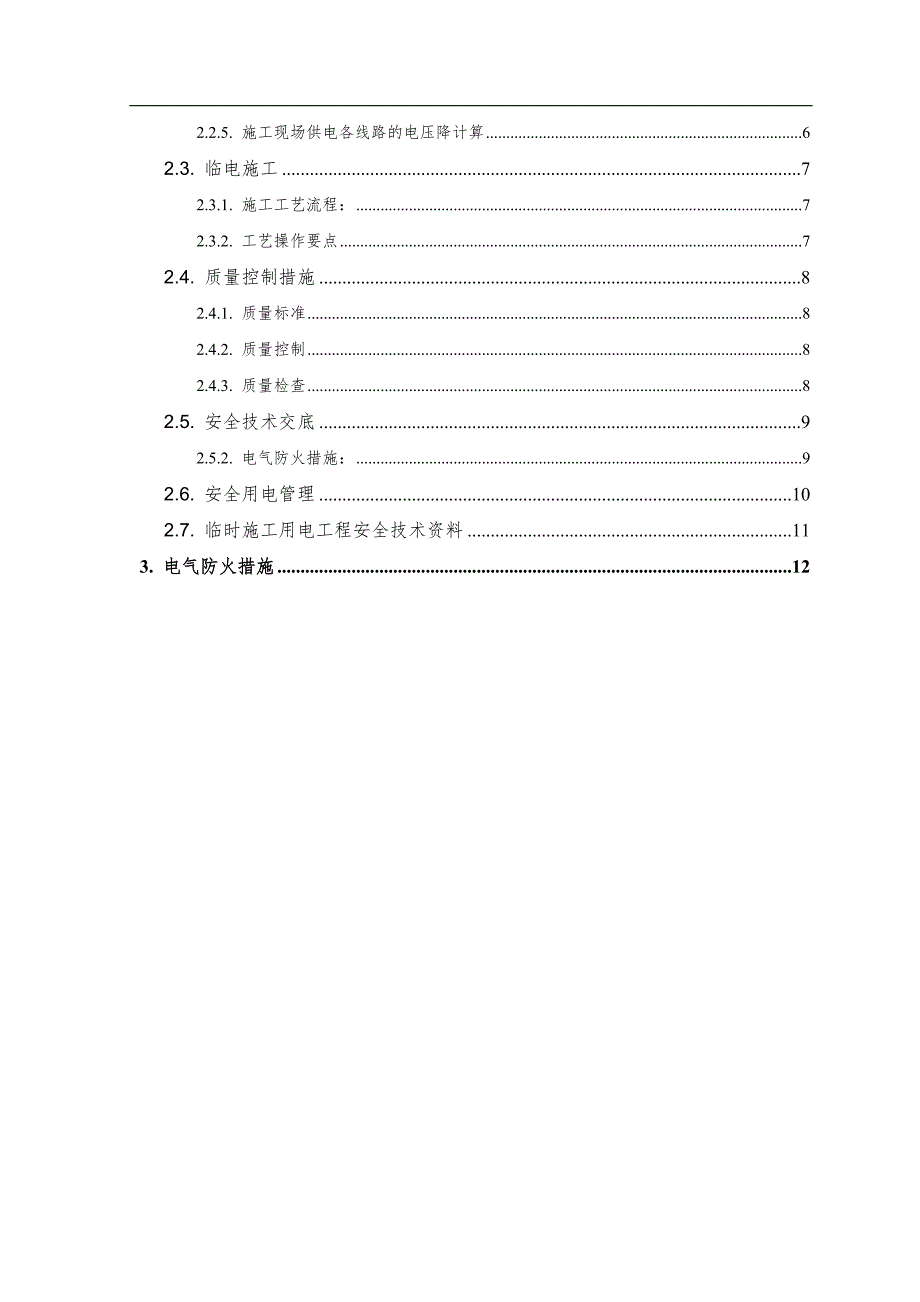

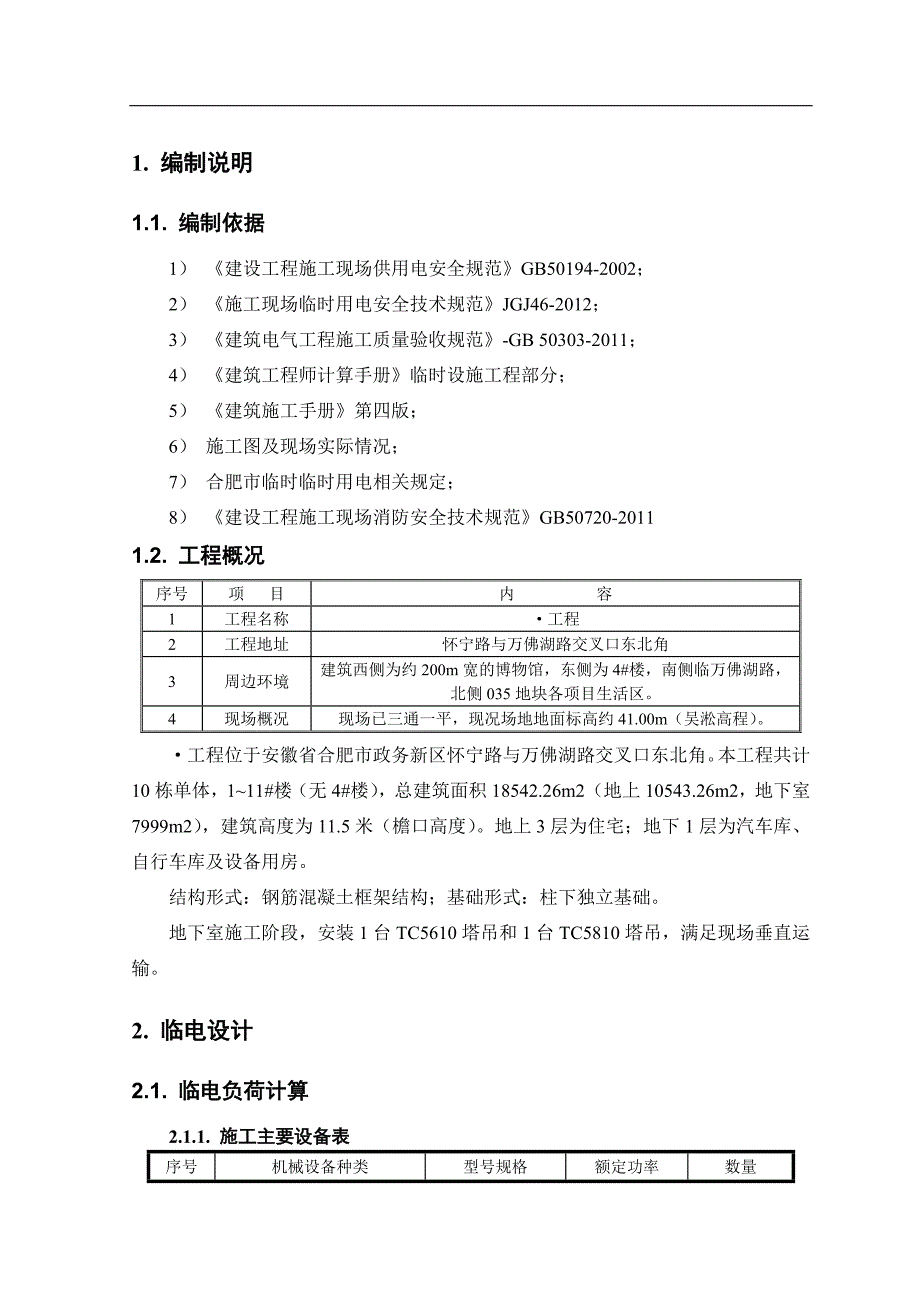

2、5. 安全技术交底92.5.2. 电气防火措施：92.6. 安全用电管理102.7. 临时施工用电工程安全技术资料113. 电气防火措施121. 编制说明1.1. 编制依据1） 建设工程施工现场供用电安全规范GB50194-2002；2） 施工现场临时用电安全技术规范JGJ46-2012；3） 建筑电气工程施工质量验收规范-GB 50303-2011；4） 建筑工程师计算手册临时设施工程部分；5） 建筑施工手册第四版；6） 施工图及现场实际情况；7） 合肥市临时临时用电相关规定；8） 建设工程施工现场消防安全技术规范GB50720-20111.2. 工程概况序号项 目内 容1工程名称工程2工程
3、地址怀宁路与万佛湖路交叉口东北角3周边环境建筑西侧为约200m宽的博物馆，东侧为4#楼，南侧临万佛湖路，北侧035地块各项目生活区。 4现场概况现场已三通一平，现况场地地面标高约41.00m（吴淞高程）。工程位于安徽省合肥市政务新区怀宁路与万佛湖路交叉口东北角。本工程共计10栋单体，111#楼（无4#楼），总建筑面积18542.26m2（地上10543.26m2，地下室7999m2），建筑高度为11.5米（檐口高度）。地上3层为住宅；地下1层为汽车库、自行车库及设备用房。结构形式：钢筋混凝土框架结构；基础形式：柱下独立基础。地下室施工阶段，安装1台TC5610塔吊和1台TC5810塔吊，满足现
4、场垂直运输。2. 临电设计2.1. 临电负荷计算2.1.1. 施工主要设备表序号机械设备种类型号规格额定功率数量1塔式起重机QTZ63A（TC5610）50kW12塔式起重机QTZ63A（TC5810）50kW13切断机GQ404kW24弯曲机GW403kW25电渣压力焊机JSD-60045kVA26调直机JK-27.5kW27直螺纹套丝机GYL-403kW28交流焊机GX3-500-221KVA29砂轮切割机J3G2-4001.5KW210空压机0.8/1.27.5kW411木工平刨MB5044.0kW412圆盘踞MT5003.0kW413木工压刨MB5044.0kW414插入式振动器1.5
5、kW615潜水泵1.5KW816直流焊机AX3-30010kVA317高压水泵16KW218热水器9KW12.1.2. 办公用电种 类功 率数 量备 注办公室3.0 kW12间与4/5#楼共用，不参与现场计算2.1.3. 生活区用电种 类功 率数 量备 注管理人员宿舍2.0 kW20间与4/5#楼共用变压器，不参与现场计算工人宿舍1.0kw100间食堂4.0kw10间2.1.4. 施工用电总容计算根据上表总计： 电动机额定总功率（P电动机）265kW；焊机额定总容量（P焊机）：162kVA；根据公式Ssh=1.05（ K1P电动机/COS+ K2P焊机）式中 P电动机电动机施工总用电设备额定容
6、量之和（kW）P焊机电焊机施工总用电设备额定容量之和（kVA）K1：电动机30台以上用电设备需要系数取0.50K2：焊机10台以上用电设备需要系数取0.50COS：功率因数取0.75计算 Ssh=1.05（0.50245.5/0.75+0.50142）=270.55kVA，考虑10%照明用电，施工用电总容量为270.551.1=297.6kVA。现场400kVA变压器可以满足要求。2.2. 临时用电设计说明2.2.1. 方案选择施工现场用电采用三相五线制，TNS系统。在现场设一个配电房，从变压器引一路线入配电室。配电房天棚距配电柜顶0.5米，正面的操作通道宽度为1.5米，配电柜后的维护通道为1
7、.2米，侧面为1.1米，配电柜内装有电度表、电流、电压表，并装有短路、过负荷保护装置和漏电保护器，各配电箱路分别编号，并标明用途标记。配电房线路图如下：2.2.1.1. 地下室施工阶段根据供电线路的特点及现场施工要求，从变压器引入一路电源接至我方的低压配电柜，配电房引出N1、N2、N3、N4、N5五个回路，其中N1回路现场加工临时场地用电，选用350+235电缆；N2回路供塔吊用电，选用370+235电缆；N3回路供消防用电，选用370+235电缆；N4回路供现场施工用电，选用350+235电缆；N5回路供现场仓库用电，选用350+235电缆。2.2.1.2. 地上施工阶段根据供电线路的特点及
8、现场施工要求，从变压器引入一路电源接至我方的低压配电柜，配电房引出引出N1、N2、N3、N4、N5和N6六个回路，其中N1回路现场加工临时场地用电，选用350+235电缆；N2回路供塔吊用电，选用370+235电缆；N3回路供消防用电，选用370+235电缆；N4回路供现场施工用电，选用350+235电缆；N5回路供二次结构用电，选用350+235电缆；N6回路供现场仓库用电，选用350+235电缆。2.2.2. 配电线路设计本工程主体结构施工时每栋单体配1台楼层施工用配电箱，楼层施工用配电箱随楼层施工进度增加而上升，同时设两台施工用电插座箱、若干开关箱与这些楼层施工用配电箱配套使用，满足主体
9、施工要求。装饰装修每栋装一台装修配电箱，并设单机开关箱与之配套使用，线路在装修插入施工时另行布置。线路方面的布置：配电房引至施工现场的电缆线路采用直接埋地敷设，埋深不小于0.7米，并在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细沙，然后覆盖砖或混凝土板等硬质保护层。 为了用电安全和不影响施工、装修工作，分别在配电井内预设电缆作为楼层施工用配电箱用电主干线。具体作法是：在地面上的主干线用钢管埋地暗敷；当引入楼层时在穿楼板时已预留套管，当在上一层支模搭架时，该配电箱原位提升到上一层，电缆从电井内的预留洞上穿过楼板。以下每一层均必须用绝缘子固定电缆，并留出在电井门的外边安装配电箱的余量。多余
10、的电缆必须全部随施工配电箱同层，并散开，消除涡流。2.2.3. 配电箱设计本工程所有低压配电箱都是根据施工要求范围、目的、用途及特殊要求与电动设备匹配的，均采用合肥市安检站备案使用产品。1） 负荷计算原则本工程有照明和动力两类设备，主要是电力设备。用电设备的容量按工程主体高峰阶段的施工用电总负荷进行计算。在主体阶段增设小型机械供电插座箱、开关箱，以满足主体施工的需要。干线负荷的计算按需要系数法计算，需要系数及功率因数的取值均根据施工用电设计手册上提供的有关数值及工地实际使用情况选择。2） 线路选择本工程所有供、配电线路均采用BX型铜芯电缆供电。并根据BX电缆埋地敷设载流量选择电缆截面，同时要求
11、电缆的N线与PE线不能小于相线的50）。小型移动用电机械采用铜芯橡皮绝缘护套电缆作电源线。3） 开关的选择总配电箱中的漏电开关的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1S，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30 mAS；开关箱中的漏电开关的漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1S，地下室潮湿或有腐蚀介质的场所的漏电开关应采用防溅型产品, 其漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1S。2.2.4. 负荷计算、电缆截面选择2.2.4.1. 配电房负荷计算及线路选择=350A 其中K取0.5，COS取0.75经查表：需导
12、线截面在240mm2以上电缆才可满足要求，现场选用32402120mm2主电缆。2.2.4.2. 回路二级配电箱负荷计算和线路选择1） N1回路（加工车间）加工车间为单独线路，因此，需用系数为1。线电流I= 0.5*100*1000/（1.732*380*0.75）101.3（A）加工车间分配电箱供电导线选用350235 mm2的BX型电缆，其安全载流量为215A，满足要求。 2） N2回路（塔吊）塔吊为单独线路，因此，需用系数为1。线电流I=0.5*100*1000/（1.732*380*0.75）101.3（A）塔吊分配电箱供电导线选用370235 mm2的BX型电缆，其安全载流量为285
13、A，满足要求。3） N3回路（消防用电）施工电梯为单独线路，因此，需用系数为1。线电流I= 0.5*80*1000/（1.732*380*0.75）81.04（A）消防分配电箱供电导线选用370235 mm2的BX型电缆，其安全载流量为215A，满足要求。 4） N4回路（施工用电）现场施工用电为单独线路，因此，需用系数为1。线电流I= 0.5*180*1000/（1.732*380*0.75）182.3（A）施工用电分配电箱供电导线选用350235 mm2的BX型电缆，其安全载流量为215A，满足要求。5） N5回路（二次结构）钢筋车间为单独线路，因此，需用系数为1。线电流I= 0.5*95
14、*1000/（1.732*380*0.75）96.2（A）二次结构分配电箱供电导线选用350235 mm2的BX型电缆，其安全载流量为215A，满足要求。 6） N5回路（现场仓库）考虑用电功率为50kW线电流I= 0.5*50*1000/（1.732*220*0.75）82.01（A）分配电箱供电导线选用350235 mm2的BX型电缆，其安全载流量为215A，满足要求。 2.2.5. 施工现场供电各线路的电压降计算根据公式UPL/(CS)1） N1回路：UPL/(CS)=100200/(7770)=3.71%52） N2回路：UPL/(CS)=100200/(7770)=3.71%53） N3回路：UPL/(CS)=80120/(7770)=1.79%54） N4回路：UPL/(CS)=180100/(7750)=4.67%55） N5回路：UPL/(CS)=95120/(7750)=2.
