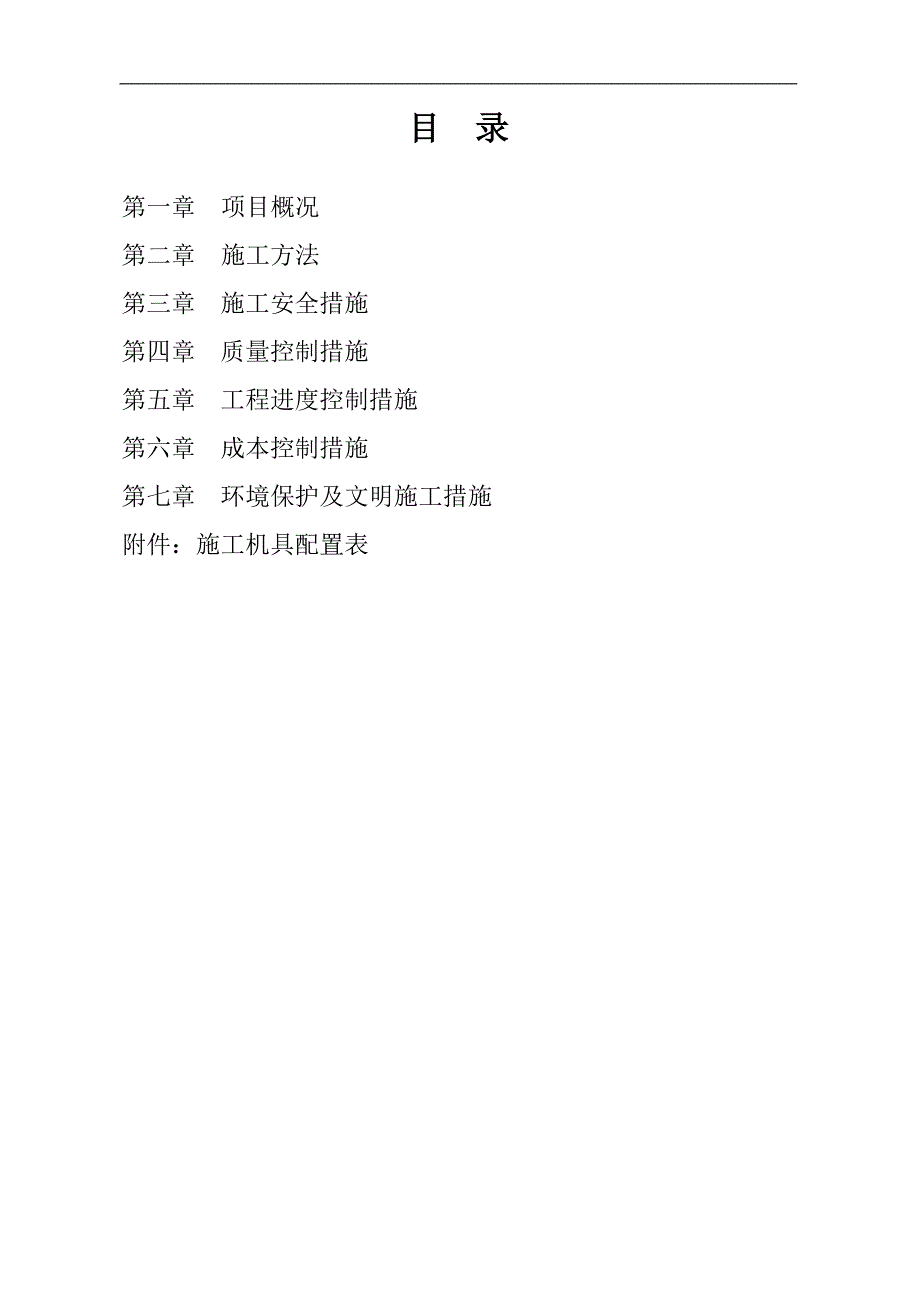

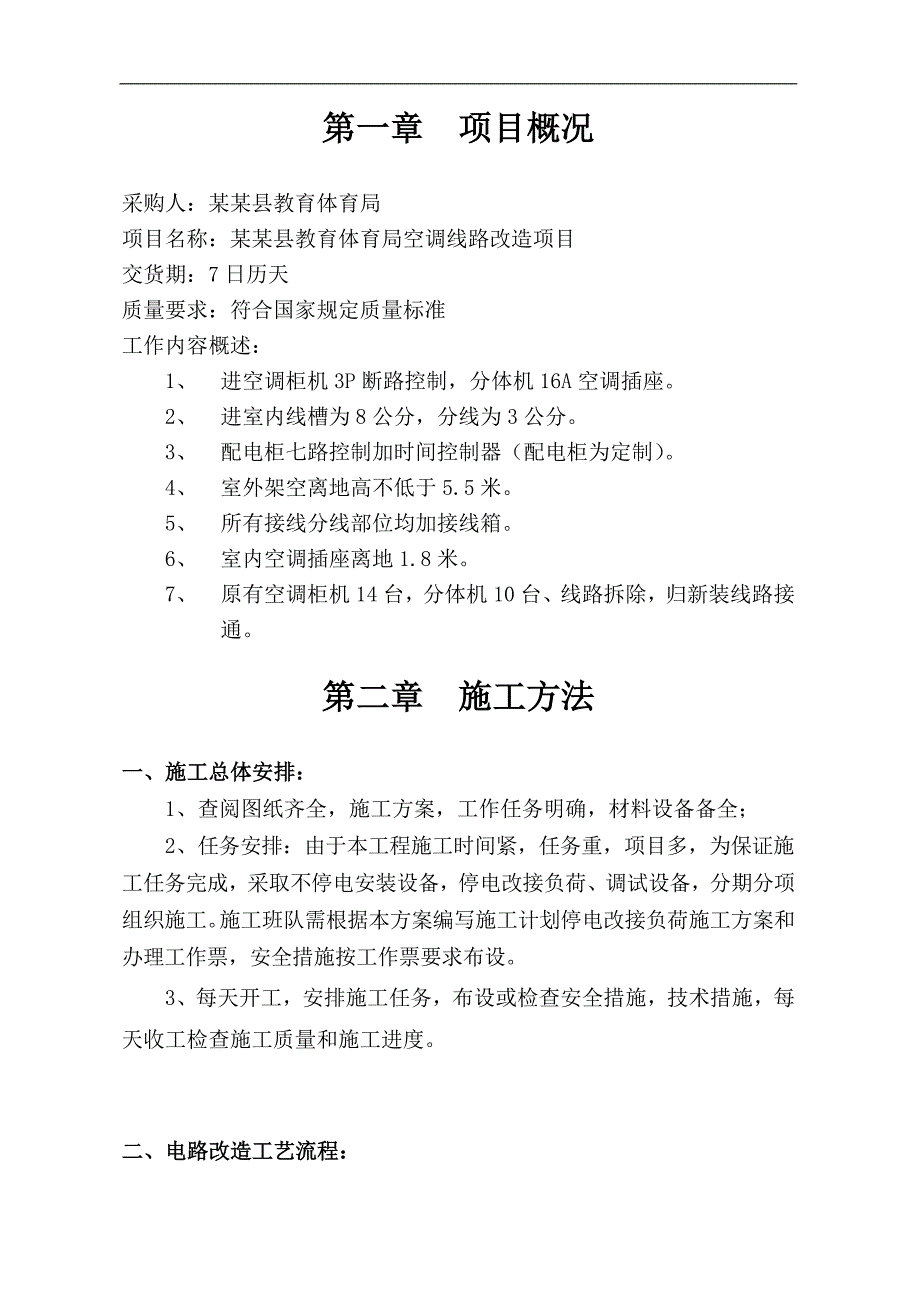

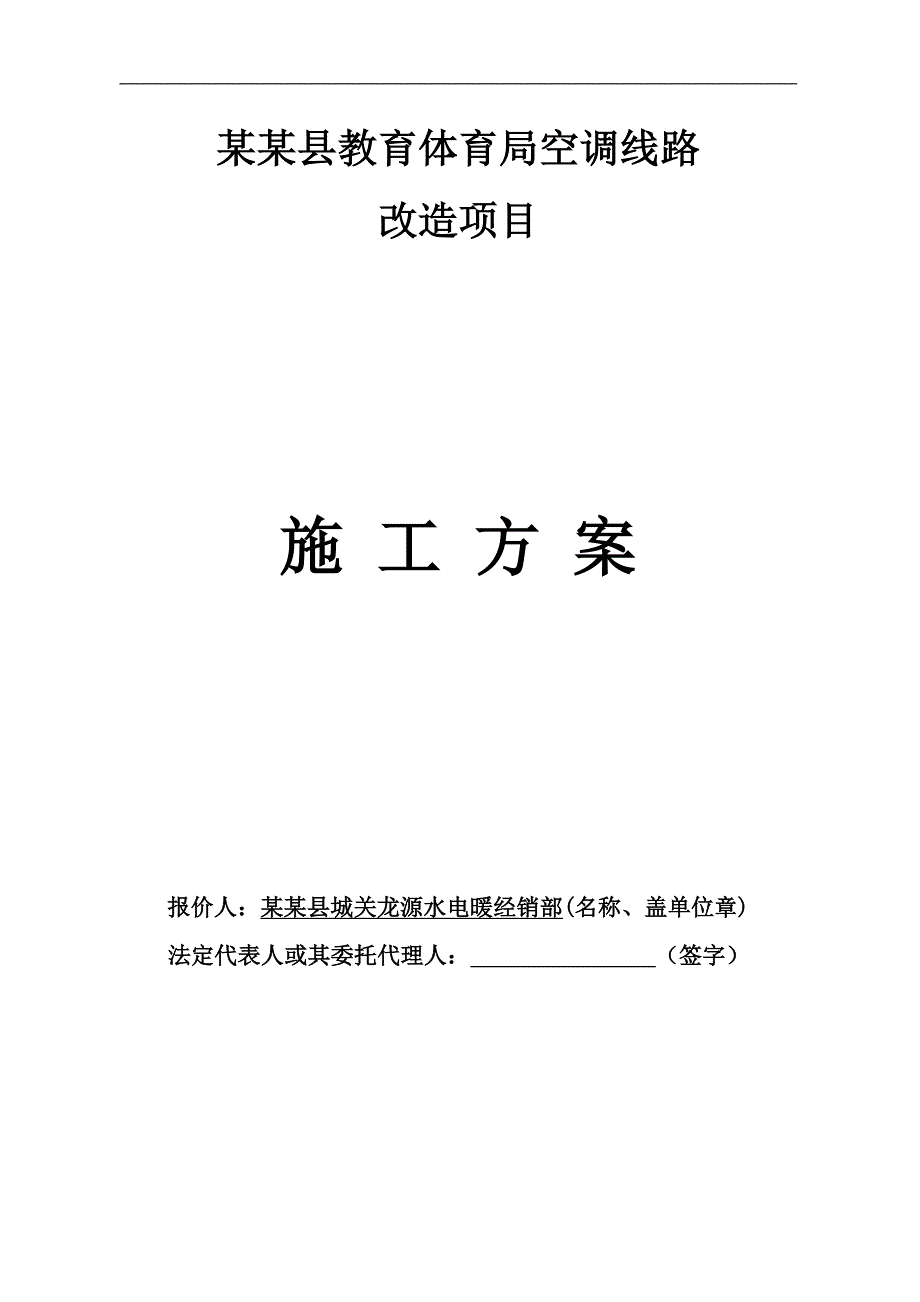

1、某某县教育体育局空调线路改造项目施 工 方 案报价人：某某县城关龙源水电暖经销部(名称、盖单位章)法定代表人或其委托代理人： （签字） 目 录第一章 项目概况第二章 施工方法第三章 施工安全措施第四章 质量控制措施第五章 工程进度控制措施第六章 成本控制措施第七章 环境保护及文明施工措施附件：施工机具配置表第一章 项目概况采购人：某某县教育体育局项目名称：某某县教育体育局空调线路改造项目交货期：7日历天质量要求：符合国家规定质量标准工作内容概述：1、 进空调柜机3P断路控制，分体机16A空调插座。2、 进室内线槽为8公分，分线为3公分。3、 配电柜七路控制加时间控制器（配电柜为定制）。4、 室
2、外架空离地高不低于5.5米。5、 所有接线分线部位均加接线箱。6、 室内空调插座离地1.8米。7、 原有空调柜机14台，分体机10台、线路拆除，归新装线路接通。第二章 施工方法一、施工总体安排：1、查阅图纸齐全，施工方案，工作任务明确，材料设备备全；2、任务安排：由于本工程施工时间紧，任务重，项目多，为保证施工任务完成，采取不停电安装设备，停电改接负荷、调试设备，分期分项组织施工。施工班队需根据本方案编写施工计划停电改接负荷施工方案和办理工作票，安全措施按工作票要求布设。3、每天开工，安排施工任务，布设或检查安全措施，技术措施，每天收工检查施工质量和施工进度。二、电路改造工艺流程： 1. 草拟
3、布线图。 2. 划线。确定线路终端插座，开关，面板的位置，在墙面标画出准确的位置和尺寸。3. 开槽。4. 埋设暗盒及敷设PVC电线管。 5. 穿线。 6. 安装开关，面板，各种插座，强弱电箱和灯具。7. 检查。8. 完成电路布线图，提交公司备案。三、电路改造的施工要点： 1 设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。 2 开槽深度应一致，一般是PVC管直径+10MM。3 电源线配线时，所用导线截面积应满足用电设备的最大输出功率。一般情况，照明、插座2.5mm2、空调4mm2. 4.暗线敷设必须配阻燃PVC管。插座用SG20管，照明用SG16管。当管线长度超过15m
4、或有两个直角弯时，应增设拉线盒。天棚上的灯具位设拉线盒固定。 5 PVC管应用管卡固定。PVC管接头均用配套接头，用PVC胶水粘牢，弯头均用弹簧弯曲。暗盒，拉线盒与PVC管用锣接固定。6 PVC管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40。7 电源线与通讯线不得穿入同一根管内。8 电源线及插座与电视线及插座的水平间距不应小于500mm。9 电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。10 穿入配管导线的接头应设在接线盒内，线头要留有余量150MM，接头搭接应牢固，绝
5、缘带包缠应均匀紧密。11 安装电源插座时，面向插座的左侧应接零线（N），右侧应接相线（L），中间上方应接保护地线（PE）。保护地线为2.5平方的双色软线。12 当吊灯自重在3kg及以上时，应先在顶板固定。第三章 施工安全措施一、安全组织措施：1.1进场作业应执行两票制度,做好安全技术交底。实行三级安全管理,坚持“管施工的同时必须抓安全”，“各级领导是安全生产的第一责任人”的原则，执行安全一票否决制度，开展好正常的安全活动，坚持各项安全管理制度。12完善各级安全监察网络，一级抓一级，层层落实安全生产责任制，抓好安全基础工作，重点放在预防上，认真做好各种安全管理台帐。13订立安全施工协议书，完美安
6、全经济风险制。14专职安全管理人员固定在施工现场，掌握安全动态，加强安全监督管理，负责施工区域并及时向项目负责人提供安全信息，协助共同抓好整个项目的安全工作。15施工班长、安全员都有责任搞好本队的施工安全。凡发现有违反操作规程者，有权令其停止工作。16各级领导和业务部门定期深入施工现场，进行安全检查，查思想、查管理、查落实。对安全上的薄弱环节决不放过。17各个分项工程都制订明确的安全保证措施，贯彻执行于施工的全过程 。18坚持文明施工，保证施工机械、设备完好和清洁，按照安全操作规程程序进行，特殊工种持证上岗。施工现场的安全管理，安全设备、安全工具要符合有关规定要求。19加强对机具设备的维护管理
7、，操作前必须例行检查。110加强对工人的安全教育，施工中严格执行有关技术安全措施和安全规程，狠抓事故苗子，防范于未然。111工作负责人每天开工前交待当天的安全、技术、措施及要求，并明确每位施工人员的具体分工、工作内容及范围。 二、安全技术措施21工作负责人在每日开工前应进行全面检查工作票中的内容，安全措施是否齐全完善，并向全体工作班成员交待有关注意事项，每天工作应作好施工日记，并要求工作班成员在安全交底后签名。22所有工作人员进场都应穿好工作服、工作鞋、戴好安全帽，在2.0米以上高度工作，需系好安全带，严禁上下抛掷物件。特种工作应持证上岗。2.3重物吊装（1）加强对机具设备的维护管理，保证起吊
8、机械设备完好和清洁，操作前必须例行检查，起吊前应检查机械工具、夹具、吊环等是否符合要求，同时试吊。吊装时，起吊普力点应是物体设计起吊位置，且钢丝绳之间的夹角不应大天120度。（2）吊装时必须有统一的指挥，统一的信号，事前应查看起吊现场，合理安排吊车的起吊位置，在起吊过程中起重臂与户内外10KV带电母线要大于1.5M安全距离，划定安全作业区，做明显标志并设置专人监护，距离不够时要办理停电手续。吊装时应遵守如下规定：起吊、安装所用的钢丝绳，不准电焊搭接线或与坚硬物体磨擦，与带电体保持相应的安全距离。（3）起吊时不可中途长时间悬吊、停滞、起重臂或所吊重物下面有人时不准吊、斜拉重物或超过机械允许负载时
9、不准吊。整个过程应设置专人监护。要密切注意回转半径。（4）起吊过程要有专人指挥。 25高空作业严禁乱抛、乱扔工具及其他物件。材料扳手等工具应第上绳索挂好，以防高空落物。26施工现场要装设临时遮拦，所用长物应放倒两人搬运，同时要有人监护，使用竹梯，在底部应绑扎橡胶皮防滑，上部还应有限高标志。26严格执行工作票制度，工作负责人始终在现场，施工前检查工作票上的安全措施是否齐全与遗漏，同时作好现场的施工安全监护工作。28施工用电（1）工地的施工用电应遵守临时用电管理规定，按安全措施布设，施工用电安装、维护应由取得电工证的电工担任，严禁私拉乱接。（2）开关负荷侧的首端处必须安装漏电保护装置。（3）熔丝规
10、格应按设备容量选用，不得用其他金属线代替。（4）严禁将电线直接勾在闸刀上或直接插入插座内，不得用湿手接触电源开关。（5）绝缘电动工具应定期检查其绝缘性能回收电源盘线时必须先切断电源再回电源线。29施工现场设置安全标志，专职安全员上岗监督，在交通路口施工，应设专人疏导车辆。210做好施工消防工作，按国家有关规定配备消防器材，现场的易燃易爆物品由专人保管，对现场的待安装设备、材料要统一规范保存，做到施工现场采访井然有序。211各分项工程开工前，必须进行有针对性的安全交底，交底内容要有记录，受交底人签字。212项目负责人定期进行安全检查，检查要有书面记录，对查出的问题或隐患要定人定时，及时落实整改。
11、整改后要进行复查，直到安全合格为止。213电缆沟开挖过程中通过十字街口或人口密集下应派专人指挥和监护。214在设备基础开挖时应做好防止塌方的防范措施。215在横穿马路开挖时应设立临时通道，以保证交通顺畅，并派专人指挥。（施工时应设安全围网，缆沟应铺设盖板，并专人监护，疏导来往车辆防止交通意外。）第四章 质量控制措施一、质量保证及检验标准所有的设备在施工过程中应按照部颁工艺标准或厂家提供的技术数据进行安装调试，应作到一次性验收合格交付使用，分项工程合格率达到100%，单位工程优良率在于93%，质量等级达到国家规定标准。1.1在组织施工中，要根据电力部颁发的电气装置安装工程施工验收规范以及设计要求
12、组织施工，要求工程达到合格标准。1.2施工过程中，若有设计变更，设计变更后超过原设计标准和规模的，应办理有关审批手续，方可施工。1.3质量管理和检验标准严格按照电力装置安装工程10KV及以下架空电力线路施工用规范GB50173-92电力装置安装工程接地装置施工及难收规范GB50169-92二、技术要求与措施22电缆线路 （1）施工前要严格执行现场勘察制度，严格参照施工设计图，技术交底要求及业主单位规定，对施工地段全面进行复测、放样，发现与设计图不相符的，应及时向设计单位反映，并积极配合变更，放样时，应采用白石灰对施工范围、缆沟、基座等进行准确放样，了解地下是否存在其他管道等，仪器采用经纬仪、水
13、平仪。（2）缆沟、基础开挖时，应对附近存大障碍、管道认真分析，防止开挖造成已有的建筑物，构架等发生下沉和变形，必要时要协调、变更。（3）砼路面电缆沟开控时，应合理安排车辆通行，认真放样，选采用砼切割机对边界进行切割，然后采用风钻作业，预埋管件，恢复路面。（4）缆沟开挖应采用两头向中同时施工，每头施工分两价目小组，一为挖组，二为沟墙石切组，就是一组往前开挖，二级接着砌沟墙，沟墙砌好后，及时铺上盖板，恢复道路通行，这样可以减少施工场地范围。（5）开挖时，遇到其他管道应认真处理，及时预进埋管件，恢复原状，避免造成其他影响。（6）现场要设立警示牌，对开挖好的电缆沟要用铺板盖好，对周边的车辆要进行合理的
14、疏导。（7）在电缆敷设中，可按电缆的实际走向从一端到另一端，在工作过程 中可按断面图规定位置进行，并注意交叉跨越，拐弯处的弯曲半径。（8）在电缆线路需要转角时，要呈圆弧形，弯曲半径不应小于电缆线直径的15倍。（9）在电缆敷设中，下列地点应加以固定。垂直敷设或超过45度角倾斜敷设的所有支点；电缆转变处的两支点：电缆终端头的颈端：由伸缩缝交叉的电缆路缝的中心两侧各75M-100M处。（10）电缆应留有条度，用以补偿因温度变化而引起变形或垂做电缆头之用。（11）在电缆放入缆沟内之后，禁止在沟内补焊任何东西，以防止伤及电缆。如确需补焊时应做好遮盖措施，保证电缆不受到伤害。（12）电缆敷设完毕应整理并卡
15、固，将杂物清理干净并上盖。（13）电缆敷设前按电缆注册计算好长度，对电缆布置进行优化，以避免电缆中间头的产生。（14）由于本工程电缆敷设采用人力放，敷设时应特别注意各转弯处，电缆沟交叉处、电缆竖井出入口以及盘枢的入口等的电缆配置位置、弯曲半径、交叉跨越的情况、供电缆预留备用长度的部位，发现错位立即纠正。（15）电缆在敷设时，应防止电缆扭伤、刮伤以及机械损伤等。特别是长度较长的电缆，应充分做好施工计划及防护措施。（16）所有电缆敷设，应配合相同走的低压电缆、路灯电缆一起进行，避免重复施工。（17）电缆沟开挖、电缆铺设及附件安装时，应严格参照规程要求进行。（18）砂土回填盖板时，应严格按照设计要求回填并夯实，不得大块石头等杂物投入回填。盖板应安装严密，与原有地面持平。（19）箱、柜就位，安装前应做好开箱检查工作，检查型号规格以及柜内设备是否与设计图相符，各种配件、合格证，试验报告是否完整。（20
