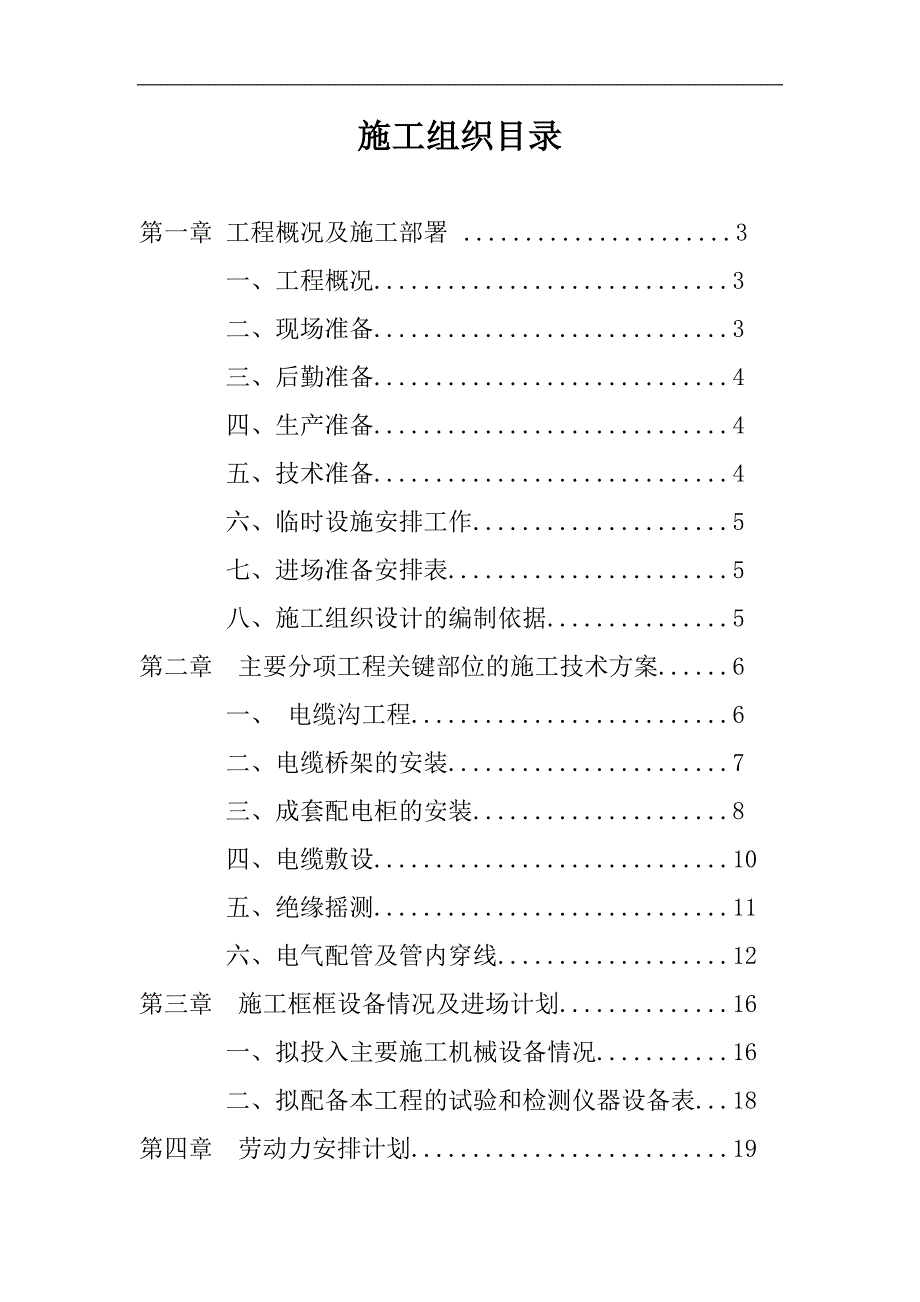

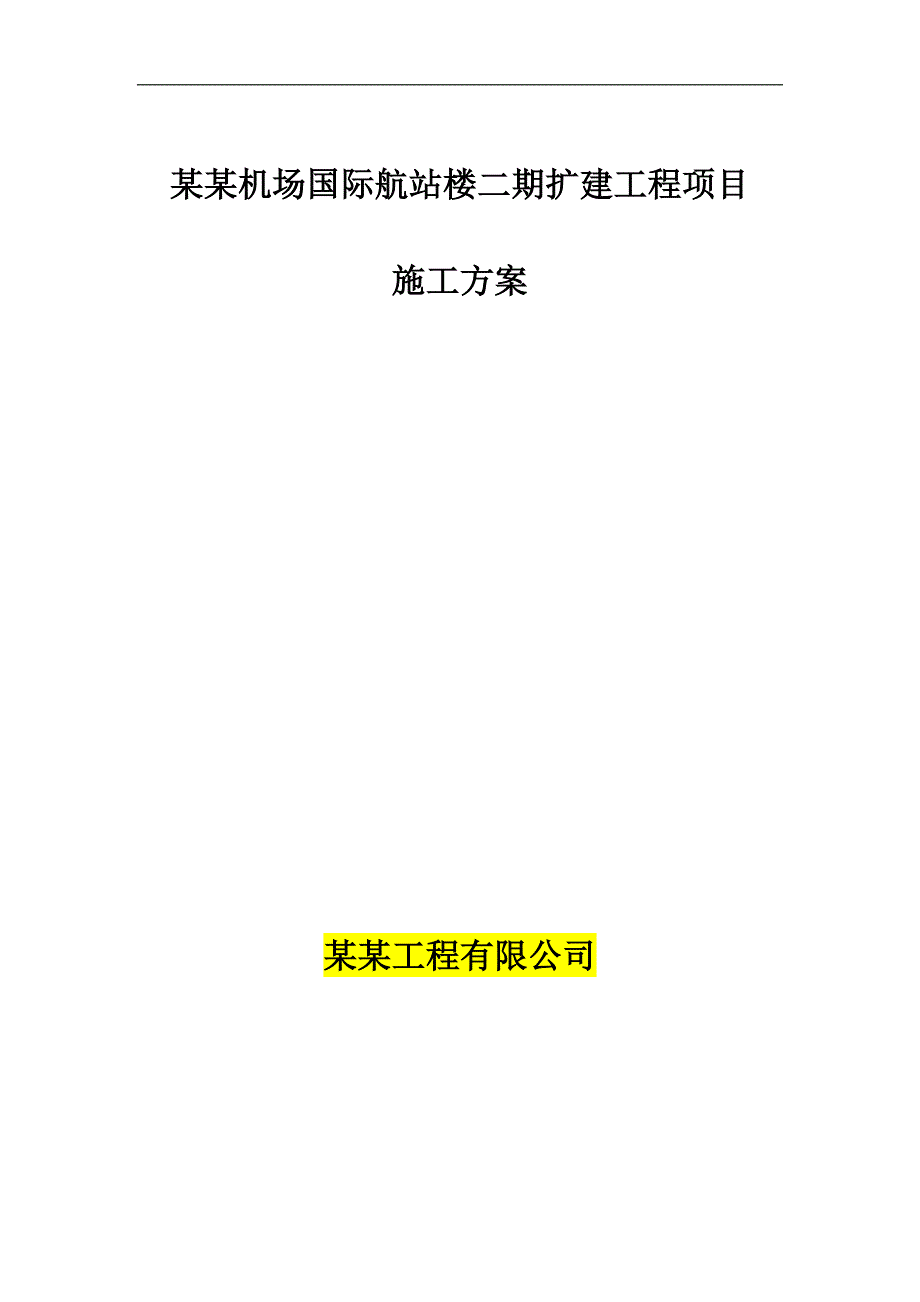

1、某某机场国际航站楼二期扩建工程项目施工方案某某工程有限公司施工组织目录第一章 工程概况及施工部署 .3 一、工程概况.3 二、现场准备.3 三、后勤准备.4 四、生产准备.4 五、技术准备.4 六、临时设施安排工作.5 七、进场准备安排表.5 八、施工组织设计的编制依据.5第二章 主要分项工程关键部位的施工技术方案.6 一、 电缆沟工程.6 二、电缆桥架的安装.7 三、成套配电柜的安装.8 四、电缆敷设.10 五、绝缘摇测.11 六、电气配管及管内穿线.12第三章 施工框框设备情况及进场计划.16 一、拟投入主要施工机械设备情况.16 二、拟配备本工程的试验和检测仪器设备表.18第四章 劳动力

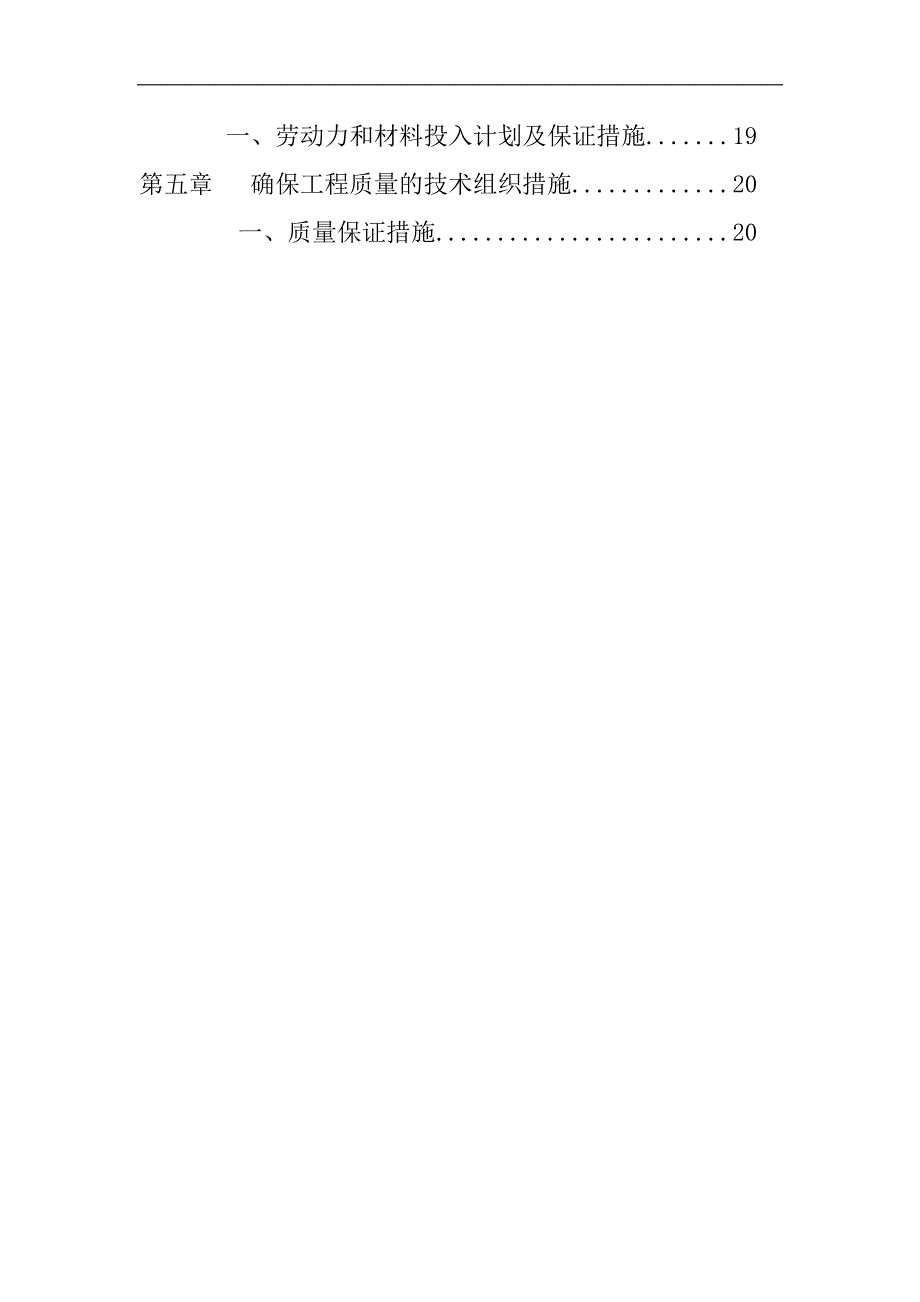

2、安排计划.19 一、劳动力和材料投入计划及保证措施.19第五章 确保工程质量的技术组织措施.20 一、质量保证措施.20第一章 工程概况及施工部署一、 工程概况1、 项目名称：天河机场国际航站楼二期扩建工程2、 工程地点：某某机场T2航站楼10kv开闭所至国际航站楼新建配电房。3、 建设主要内容：a、土建部分 过马路顶管26米； 预埋玻璃纤维管2孔180米； 新建4口电缆井； 10KV开闭所两台出线间隔基础开挖；b、桥架安装 安装防火密封电缆桥架125米；c、成套配电柜安装 安装两台SCB11-10/0.4KV-1250KVA干式变压器； 安装高压柜10台（含10KV开闭所2台出线间隔），型号
3、KYN28； 安装低压柜14台，型号MNS。d、电缆敷设 敷设10kv高压电缆两路，电缆型号ZR-YJY-10kV 3x120 900m；4、 有关单位和机构：建设单位（业主）：某某机场有限责任公司施工单位：某某工程有限公司总承包单位：中建三局集团有限公司5、 工程质量：确保工程达到国家施工验收规范“合格”验收标准，确保分部工程一次性验收达到“合格”等级标准。6、 工期要求：根据有关方面的要求，结合现场的工作量及其他工作情况，确定施工进度计划安排总工期为30个日历天。7、 工程特点：纵观整个工程及施工，、工艺要求较高、时间紧，同时又需与机场各管理部门的协调。根据这些特点，我公司对工地组织管理、
4、用材质量、施工方式、施工工艺、成品保护等均作出高要求、高标准，实行高质量的管理，达到工程施工质量验收规范“合格”标准，并符合建设单位对本工程的质量要求。二、 现场准备1、 报建手续：工程施工进场之前，我们将以积极的态度向机场有关行政主管部门保送相关申请资料，争取以最快的速度办齐所有开工手续及工作面的整理工作。2、 加快组织完成对施工图的会审和其他各专业设计修改配合。3、 临时设施：开工前三天，工程项目部首先组织技术管理人员进场，做好施工前的准备工作，临时电设施、材料仓库，于开工前二天完成此项工作。三、 后勤准备施工人员均安排在机场附近租若干房作为货柜加工场地和员工宿舍。四、 生产准备1、 劳动
5、力的准备（1） 根据本工程的特点和施工进度计划的要求确定为在机场现场安装安排一个施工队伍。（2） 开工前第一天对工人进行必要的技术、安全、思想和法制教育，遵守有关机场施工和安全的技术法规，遵守机场治安法规。2、 材料准备（1） 、根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需材料用量计划，作好备料，供料工作和确定仓库，堆场面积和组织运输的依据。（2） 、根据材料需用量计划，做好材料的申请、定货和采购工作，使计划得到落实。（3） 、组织材料按计划进场，并作好保管工作。（4） 、施工机械准备：根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工进度计划的安排，
6、编制施工机具设备需用量计划，组织施工机具设备需用量计划的落实，确保按期进场。五、 技术准备图纸会审：由施工技术组协助项目有关人员认真学习图纸，并进行图纸自审、会审工作，以便正确无误地施工。（1） 、通过熟悉图纸内容，了解设计要求施工所应达到的技术标准，明确工艺流程。（2） 、进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查，掌握和了解图纸中的细节。六、 临时设施安排1、 临时用电：（1）、施工现场所用电线应为符合国标规范的铜芯电缆。 （2）、采用三相五线制、单相三线制。 （3）、电源从机场单位指定的电控制箱接线，容量满足施工要求。2 垃圾清运：按机场指定的垃圾堆放处倾倒或直接外运。
7、七、 进场准备安排表序号准备工作内容时间安排负责人安排1安排临时电设施进场前二天电工工长2施工图绘制及各专业图会审、技术交底进场前一天施工主管3施工部位周围安全措施、防护进场前二天施工主管4编制总体及单项施工进度表进场前一天施工主管5清理现场进场前二天施工主管八、 施工组织设计的编制依据1、 施工现场临时用电安全技术规范 （JGJ46-2003）2、 建筑装饰装修工程质量验收规范 （GB20210-2001）3、 建筑工程施工质量验收统一标准（GB50300-2001）4、 建筑施工安全检查标准 （JGJ59-1999）5、 建筑地面工程质量验收规范 （GB50209-2002） 6、 我公司
8、有关施工质量、安全生产、技术管理、文明现场等文件。 第二章 主要分项工程关键部位的施工技术方案一、土建工程设计概况：电缆井采用MU10灰砂砖M10水泥砂浆砌筑，1：2.5水泥砂浆抹灰底，盖板为C25预制钢筋混凝土。施工要求：玻璃纤维管敷设完后，将玻璃纤维管填砂防炎，填砂厚度高出电缆100mm，并作C10素砼护层覆盖，厚度为100mm。群管和电缆接口处，应将群管口封堵，防止水流入管沟。对电缆井与管群和电缆沟的接口处，应在电缆敷设完后，做挡砂板，挡砂板根据电缆施放情况结合电缆考虑。开挖后的土和施工废弃物要及时清理运走，堆土高度不能超过1.2m。电缆沟每隔20-30左右设5块300X1500活动盖板
9、电缆井以利敷设电缆。施工方法：（1）施工工艺电缆沟深埋大于1米，因此原则上在其他管道施工未完成并回填土前进行施工，过路及穿越挡墙的管线应与挡墙及道路施工密接配合，合理安排时间，预先埋设，不得妨碍道路、挡墙及上部工程的施工。1.测量放线根据设计中线及给定的座标、相对位置和高程准确地测定线路的中线、标高及开挖边线，经核对无误后方可进行施工。2.沟槽开挖电缆沟深埋超过1米，计划采用机械开挖，然后预留20厘米进行人工清底，以防超挖。沟槽开挖宽度，应比设计宽度每侧加宽0.5米，以便于模板安装和基槽底排水；边坡放坡系数视现场土质情况而定。必要时应加挡土板作边坡支护。原则上沟槽开挖土方用机械随挖随运走，如需
10、现场堆土，则采取单侧堆放，按要求应距沟边1m以外，且堆土高度不超过1.5m。3.基底处理基底开挖后应视地下水情况设置水明沟，如地下水丰富时，基底应留10-15cm用人工修整，必要时在浇筑垫层砼之前用碎石或石粉渣铺填一层后再施工垫层砼。4.墙体砌筑施工准备普通砖在砌筑前一天应浇湿润，不宜即时浇水淋砖，即时使用。在基础垫层上弹出电缆沟的墙边线，并根据设计要求的电缆沟深度，砖块规格和灰缝厚度在皮数线上表明皮数。根据皮数线最下面的一层砖的标高，可用拉线或水准仪进行抄平检查，砌筑第一皮砖的水平灰缝厚度超过20mm时，应先用细石混凝土找平，严禁在砌筑砂浆中掺填碎砖或用砂浆抄平，更不允许采用两侧砌砖、中间填
11、心找平的方法。5.拌制砂浆砂浆由设置在现场的砂浆搅拌站拌制。根据实验室提供的砂浆配合比进行配料称重，水泥配料精确度控制在2%以内；砂、石配料精确度在5%以内。砂浆应采用机械拌合，投料顺序应先投砂、水泥、掺合料后加水。拌合时间自投料完毕算起，不得少于1.5min。砂浆应随拌随用，水泥砂浆和水泥混合砂浆必须分别在拌成3小时和4小时内使用完毕。6.操作工艺根据灰砂砖高度和灰缝厚度计算皮数，制作皮数杆或将皮数杆设于电缆沟两条伸缩缝中间砌体的两侧，灰砂砖在砌筑前应浇水湿润。水平灰缝应平直，水平灰缝厚度及竖向灰缝宽度一般为10mm，最小不小于8mm，最大不超过12mm。灰砂砖的转角处和交界处应同时砌起，如
12、不能同时砌起，则应留置斜槎，斜槎的长度应等于或大于斜槎高度。对设计规定洞口，管道，沟槽和预埋电缆支架应在砌筑墙体时预留和预埋。7.沟底抹灰(1)基层处理基层处理：清除底面的灰尘、污垢、砂浆等附着物，并洒水湿润。(2)做灰饼：先结合墙平整、平整程度大致确定底面抹灰厚度，进行称线“打墩”， “打墩”时应先在左右角上各做一个标准墩，然后用直线做底下角两标准墩，再在底面左右两个伸缩缝之间通线，每隔1.2-1.5m左右各补做若干个砂浆墩。(3)基层施工底面湿润后，可用素水泥浆或107胶水泥浆满涂底面，表面宜粗糙，且要紧密连接，厚度均控制在3mm左右，其作用即可增强抹灰砂浆与砼底的粘结力，又可提高底面的封
13、闭度。(4)抹底灰在湿润的情况下抹底层灰，底层灰厚度为5-7mm，待底层灰稍干后，再以同样砂浆中层灰，厚度粗为7-9mm。若中层灰过厚，则应分遍涂抹。然后以冲筋为准，用压尺刮平找直，用木磨板磨平。中层灰抹完后，应全面检查其平整度、阴阳角是否方正、顺直，发现问题要及时补修处理。(5)装饰面层等中层会有七成干后，用1：2.5水泥砂浆面层，厚度为4-5mm，分两遍牙石抹光，先用灰匙抹上砂浆，然后用刮尺刮平，待灰浆“收身”后再淋水，并用磨板打磨起浆后，用灰匙赶平压光至表面平整光滑。(6)质量保证措施：基层处理宜在抹灰前一小时进行。(7)预孔孔洞在结构钢筋绑扎前根据施工图纸确定所留孔洞位置，并提交给结构专业。按照孔洞的尺寸加工木盒，待绑扎钢筋完毕后，和其配合将木盒嵌入设计图示位置，并将木盒固定牢固，混凝土浇注前
