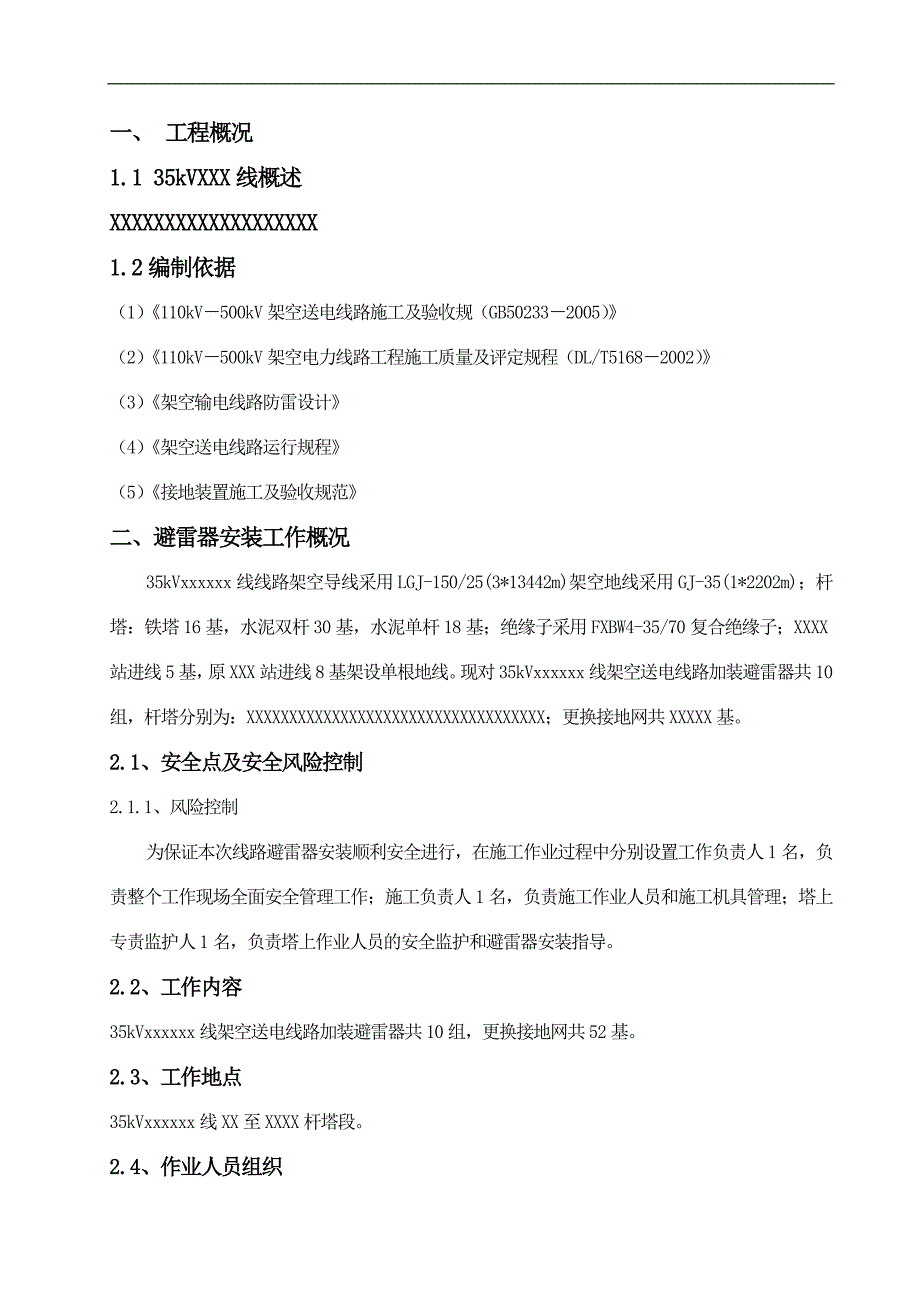

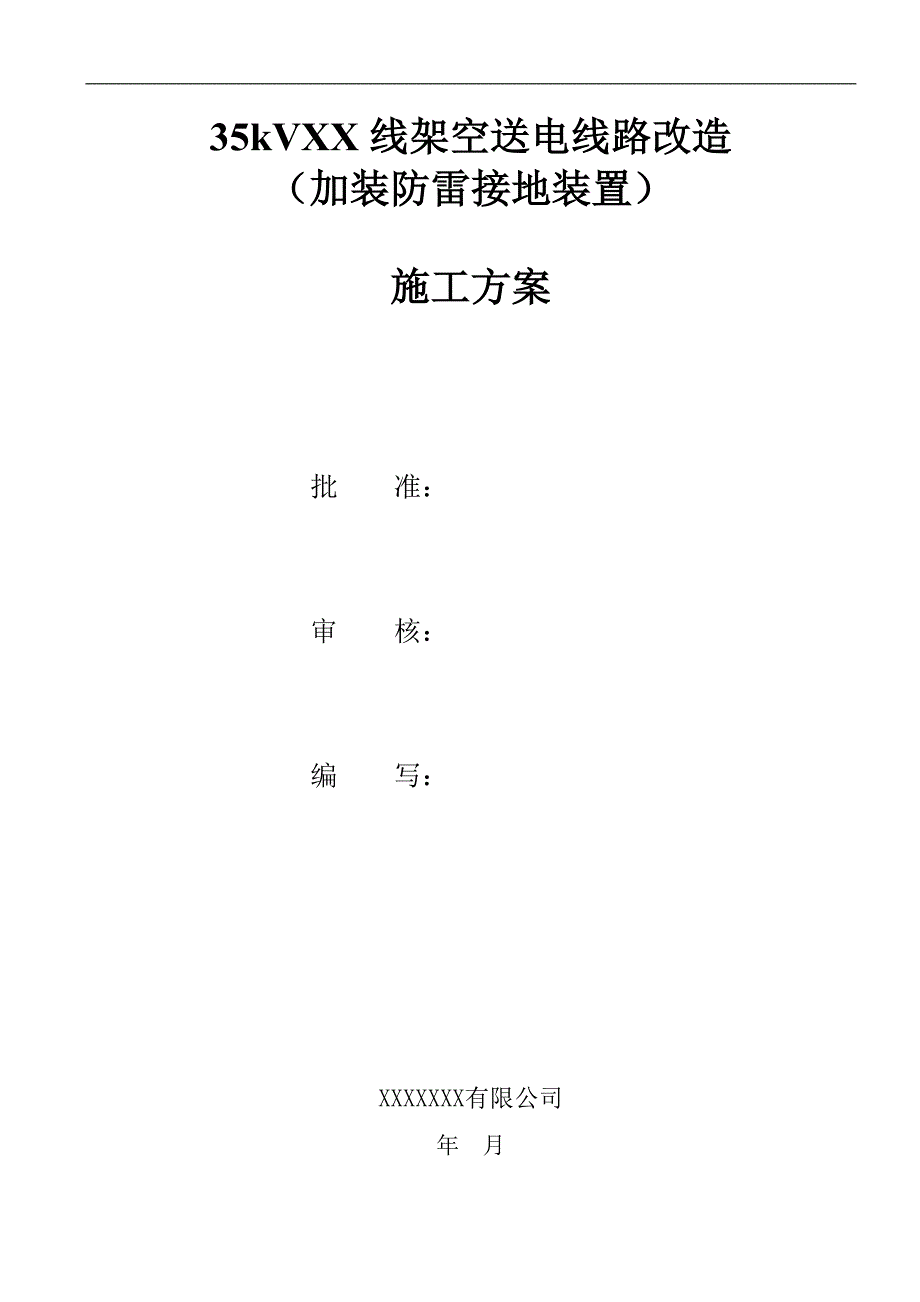

1、35kVXX线架空送电线路改造（加装防雷接地装置）施工方案批 准：审 核：编 写：XXXXXXX有限公司年 月一、 工程概况1.1 35kVXXX线概述XXXXXXXXXXXXXXXXXXX1.2编制依据（1）110kV500kV架空送电线路施工及验收规（GB502332005）（2）110kV500kV架空电力线路工程施工质量及评定规程（DL/T51682002）（3）架空输电线路防雷设计（4）架空送电线路运行规程（5）接地装置施工及验收规范二、避雷器安装工作概况35kVxxxxxx线线路架空导线采用LGJ-150/25(3*13442m)架空地线采用GJ-35(1*2202m)；杆塔：铁塔
2、16基，水泥双杆30基，水泥单杆18基；绝缘子采用FXBW4-35/70复合绝缘子；XXXX站进线5基，原XXX站进线8基架设单根地线。现对35kVxxxxxx线架空送电线路加装避雷器共10组，杆塔分别为：XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX；更换接地网共XXXXX基。2.1、安全点及安全风险控制2.1.1、风险控制为保证本次线路避雷器安装顺利安全进行，在施工作业过程中分别设置工作负责人1名，负责整个工作现场全面安全管理工作；施工负责人1名，负责施工作业人员和施工机具管理；塔上专责监护人1名，负责塔上作业人员的安全监护和避雷器安装指导。2.2、工作内容35kV
3、xxxxxx线架空送电线路加装避雷器共10组，更换接地网共52基。2.3、工作地点35kVxxxxxx线XX至XXXX杆塔段。2.4、作业人员组织施工现场负责人：XXXXXX技术安全专责 ：XXXXXXXXXXX 三、主要施工过程3.1、作业准备3.1.1作业前准备工作1、对施工人员进行分组，做线路调查，熟悉线路路径走向及各杆塔型号及位置。2、施工前，确保每位施工人员都能熟悉本施工方案，并组织所有施工人员对导地线弧垂调整的方法、技术要求及安装工艺进行学习和总体交底。3、在施工前，将施工所需工器具运至施工现场，进行安全检查施工工具器。4、开工前，施工负责人必须向全体施工人员进行安全技术交底，并进
4、行危险点分析。交底时，要做好相关的记录。3.1.2责任分工1、 所有高空作业人员必须持证上岗，按章作业，对本小组其它人员具有监护职责，指出和纠正违章作业，拒绝违章指挥。2、 工作负责人：全面负责技术、质量、安全、环境保护工作，填写检修记录监护。3 、高空作业：负责更换绝缘子工作，对所负责工作的检修质量、安全、环境保护负责。4、 地面工：配合杆塔上人员工作，对所负责工作的安全、环境保护负责。3.2、材料准备本次避雷器更换工作主要材料包括避雷器、配套挂点金具等，具体规格型号见下表。序号材料名称规格型号单位数量是否到货存放位置1避雷器YH5WZ-54/134只30已到货公司库房2支撑铁件按图加工副3
5、0已到货公司库房3U型挂环U-7只60已到货公司库房4并沟线夹JB-3只30已到货公司库房5铜线耳DT-35mm2只60已到货公司库房6铁线耳JYT-50只20已到货公司库房7跳线线夹JYT-120只30已到货公司库房8铝导线LJ-120m40已到货公司库房9铜线BVR-35mm2m80已到货公司库房10钢绞线GJ-50m120已到货公司库房11铁丝3.2（10#）m200已到货公司库房13螺栓M16*100/45套60已到货公司库房M16*45/40套40已到货公司库房M12*60/40套10已到货公司库房M10*35/30套30已到货公司库房3.3、施工机具准备35kVxxxxxx线避雷器
6、作业所需的工器具需绝缘完好合格和受力安全可靠。主要工器具配置如下表。序号设备名称规格或型号单位数量备注1验 电 器YDQ-2-35副22接 地 线35kV组23绝缘传递绳16副1视塔高选配4防 坠 器副110米5防 坠 器副15米6钢 丝 套12只27绝缘软梯5 m副28传递滑车0.5T只29抬 杠根210杠 绳根211医药急救箱只112对 讲 机SD-208台513个人工具套414防水帆布2m3m张13.4 施工进度计划计划停电时间停电范围工作内容备注2013年XX月XX日07：307月24日18：3035kVxxxxxx线35kVxxxxxx线XXXXXXXXXX加装避雷器。注：以实际停电
7、时间顺延为准。3.5作业步骤作业前准备人员工作负责人1人，塔上监护人1人，地面作业人员5人、杆(塔)上人员2人 （根据现场实际情况合理配置人员）资料杆位明细表、横担结构图材料安装避雷器序号关键作业工序工艺标准注意事项1核实作业开工条件1、所需人员准备到位。避雷器实验合格。工作负责人应有较强的责任心和安全意识，并熟练地掌握作业内容和质量标准。2、相关技术资料及第一种工作票准备齐全。3、作业工器具满足检修工作需要。4、作业材料准备齐全。2办理工作许可手续1、工作前与调度联系，在接到调度许可命令后，作业人员方可进入工作现场。所有工作人员必须严格遵守工作票所列安全措施，统一指挥、协调配合；工作负责人对
8、全体人员必须实施不间断的监护。工作负责人、塔上监护人，应认真进行监护，不得直接参与具体工作，发现异常情况及时纠正和制止，同时应根据现场实际情况及时提出补充安全措施。2、认真核对工作线路的名称和杆塔号、相位。1.详细调查作业现场杆塔及交叉跨越情况，并制定相应的安全措施。 2.工作前办理工作许可手续，组织工作班成员宣读工作票并交待安全注意事项。 3.塔上人员与地面人员应保持通信畅通，如发现异常情况，应及时报告工作负责人。3、确认工作人员工作位置，进行危险点分析。4、召开班前会，宣读工作票，交代安全注意事项及危险点。5、工作负责人分工确定各工作人员的角色。3工作前的准备1、现场检查工器具，测试风速、
9、温湿度。工作前，作业人员检查工器具符合规程要求。绝缘工具用清洁干燥的毛巾擦拭，并用绝缘测试仪检测绝缘工具的绝缘性能，测试风速（大于5级即10.7m/s、雷、雨、雪、雾不得进行作业）、温湿度符合要求。2、清洁避雷器，对使用的材料进行检测。3、杆上作业人员准备好安全带，个人工具包。安全带进行外观检查，腰绳冲击合格。4、完成现场工器具的地面组装。工器具组装完成后应认真检查各点连接情况。5、起重工具地面组装。4安装避雷器1、塔上监护人登塔至合适位置，选择视线最佳点进行监护。线路上工作时， 人身与带电体保持足够的安全距离。（35kV为0.6m,110kV为1.0m，220kV为1.8m,500kV为3.
10、6m） 监护人应全过程、全方位、自始至终地对杆塔上作业人员及传递材料时的安全距离进行监护，对作业人员的不规范行为及时制止并纠正。2、塔上人员携带个人工具包、所需滑轮、绝缘绳和绝缘绳套，相继登塔至横担合适位置，系好安全带，将所携带的滑轮、绝缘绳和绝缘绳套选择适合作业的位置装好。所有起吊和传递滑车必须封口，确保绳索不从滑车跑出。工、器具安装应可靠、到位。杆上人员转位时不得失去安全带的保护。3、地面人员清点避雷器支架构件，起吊支架及安装附件，塔上人员安装避雷器支架及附件。上下起吊工具及材料时，应与带电体保持足够的安全距离。（35kV为0.6m,110kV为1.0m，220kV为1.8m,500kV为
11、3.6m）起吊过程中，必须使用绝缘绳索传递。塔上人员应注意检查起吊滑轮是否正常，如发现异常情况，应及时报告工作负责人，采取相应措施处理后，方可继续下落和起吊。4、地面人员与塔上人员配合，起吊安装好避雷器上端，等塔上人员配合将避雷器下端与导线连接。起吊避雷器时，下端应使用绝缘绳索进行控制，以便等安装避雷器下端与导线连接时将避雷器下端传递给另一工作人员安装。地面工作人员应听从指挥。5、地面人员与塔上人员配合起吊安装好避雷器计数器及连接线。连接线应固定牢靠。6、检查避雷器的安装情况（按工艺要求及质量标准），紧固支架螺栓。7、检查各连接点，确保连接可靠后，塔上人员配合拆除工器具。8、塔上人员将工器具放
12、落地面后携带吊绳下塔。9、塔上监护人检查塔上无遗留物后下塔，清理工作现场后，作业结束。5办理工作终结手续工作完毕，工作负责人汇报调度，办理工作终结。工作负责人向调度值班员汇报：工作完成情况、接地线已拆除、工作人员已撤离、可以送电。工作负责人清点工具和检查作业现场，无误后宣布作业结束，并履行完工手续。6工作总结召开班后会。总结工作经验，分析存在的问题及改进方法等四、避雷器安装4.1避雷器本体组装：将计数器连接线的一边线鼻安装在避雷器本体的圆盘法兰上，另一边等待避雷器安装完成后与计数器连接，见附图：图1：避雷器本体的安装图示4.2安装方案 图2：典型的线路型避雷器安装案例图（直线塔）图3：典型的线
13、路型避雷器安装案例图（耐张塔）4.3避雷器安装方法4.3.1首先需在横担端部，0.650.8米左右安装安装弯板附件，实际距离根据安装避雷器两塔之间高度差，适度调整，（高度差大时取大值，小时取小值，确保夹板夹住，可靠）。 4.3.2从安装弯板到导线联接部件依次为：安装弯板 U型螺栓 U1880 U型挂环 U-7 绝缘底座 避雷器本体 碗头挂板WS-7 球头挂环QP-7 支撑绝缘子放电环 悬垂线夹 导线在导线上装悬垂线夹。在距杆塔绝缘子距离L1不小于0.5米有处的导线上安装悬垂线夹，需在钢芯铝绞线上缠铝包带。4.4检查：4.4.1安装完后，测量避雷器本体高压端各金属件至接地体的绝缘距离L3保证大于1.0米。4.4.2上放电环至线路导线的距离L2保证大于0.7米。4.4.3上放电环至绝缘子悬垂串的距离L4保证大于0,7米。4.4.4悬垂线夹可沿导线移动，以保证L2 、L4为原则。4.5.注意事项：4.5.1避雷器本体应尽量垂直悬挂安装。4.5.2由于线路杆塔所在地形差异很大，导线离杆塔
