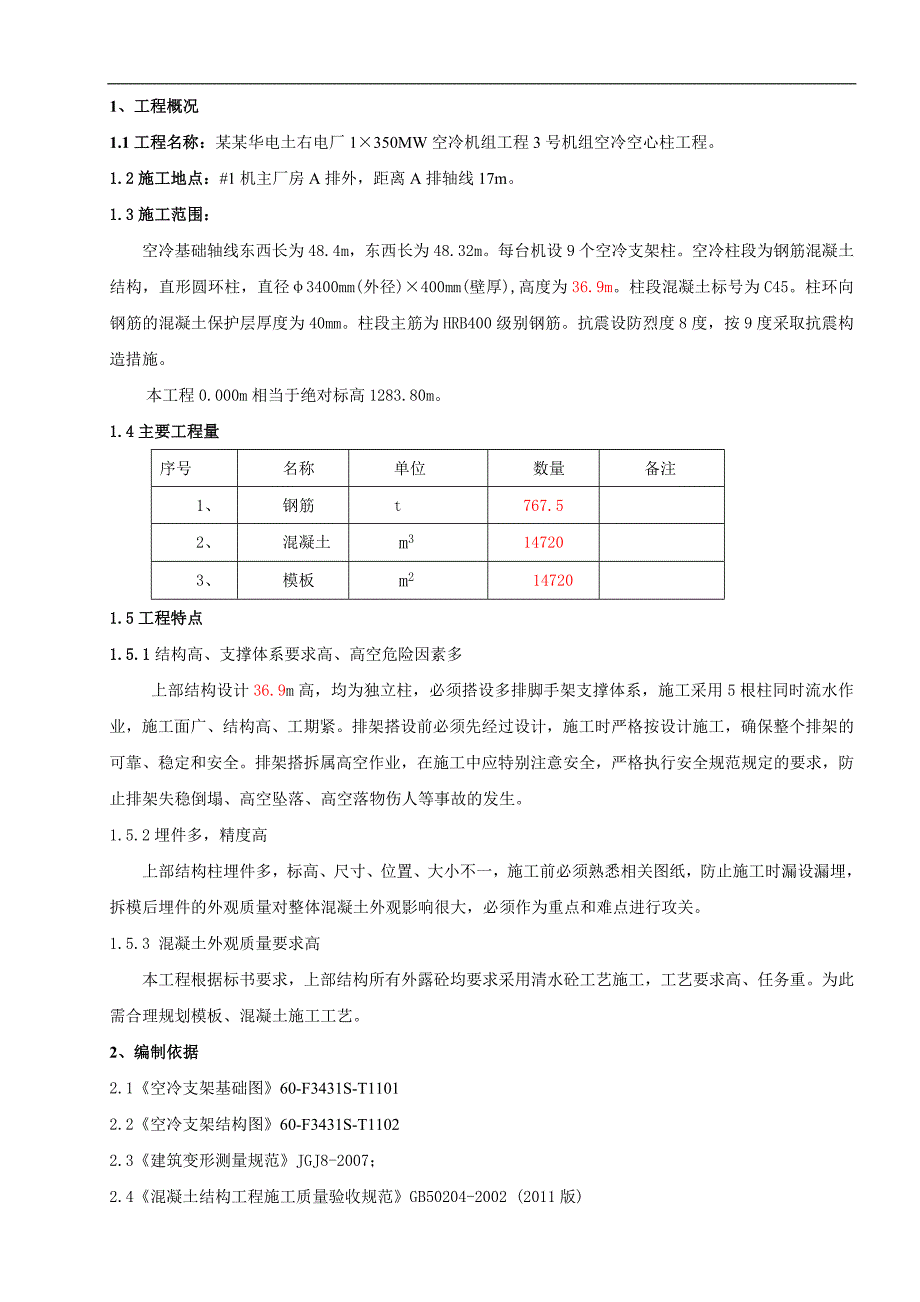

1、1、工程概况1.1工程名称：某某华电土右电厂1350MW空冷机组工程3号机组空冷空心柱工程。1.2施工地点：#1机主厂房A排外，距离A排轴线17m。1.3施工范围：空冷基础轴线东西长为48.4m，东西长为48.32m。每台机设9个空冷支架柱。空冷柱段为钢筋混凝土结构，直形圆环柱，直径3400mm(外径)400mm(壁厚),高度为36.9m。柱段混凝土标号为C45。柱环向钢筋的混凝土保护层厚度为40mm。柱段主筋为HRB400级别钢筋。抗震设防烈度8度，按9度采取抗震构造措施。本工程0.000m相当于绝对标高1283.80m。1.4主要工程量序号名称单位数量备注1、钢筋t767.52、混凝土m3
2、147203、模板m2147201.5工程特点1.5.1结构高、支撑体系要求高、高空危险因素多上部结构设计36.9m高，均为独立柱，必须搭设多排脚手架支撑体系，施工采用5根柱同时流水作业，施工面广、结构高、工期紧。排架搭设前必须先经过设计，施工时严格按设计施工，确保整个排架的可靠、稳定和安全。排架搭拆属高空作业，在施工中应特别注意安全，严格执行安全规范规定的要求，防止排架失稳倒塌、高空坠落、高空落物伤人等事故的发生。1.5.2埋件多，精度高上部结构柱埋件多，标高、尺寸、位置、大小不一，施工前必须熟悉相关图纸，防止施工时漏设漏埋，拆模后埋件的外观质量对整体混凝土外观影响很大，必须作为重点和难点进

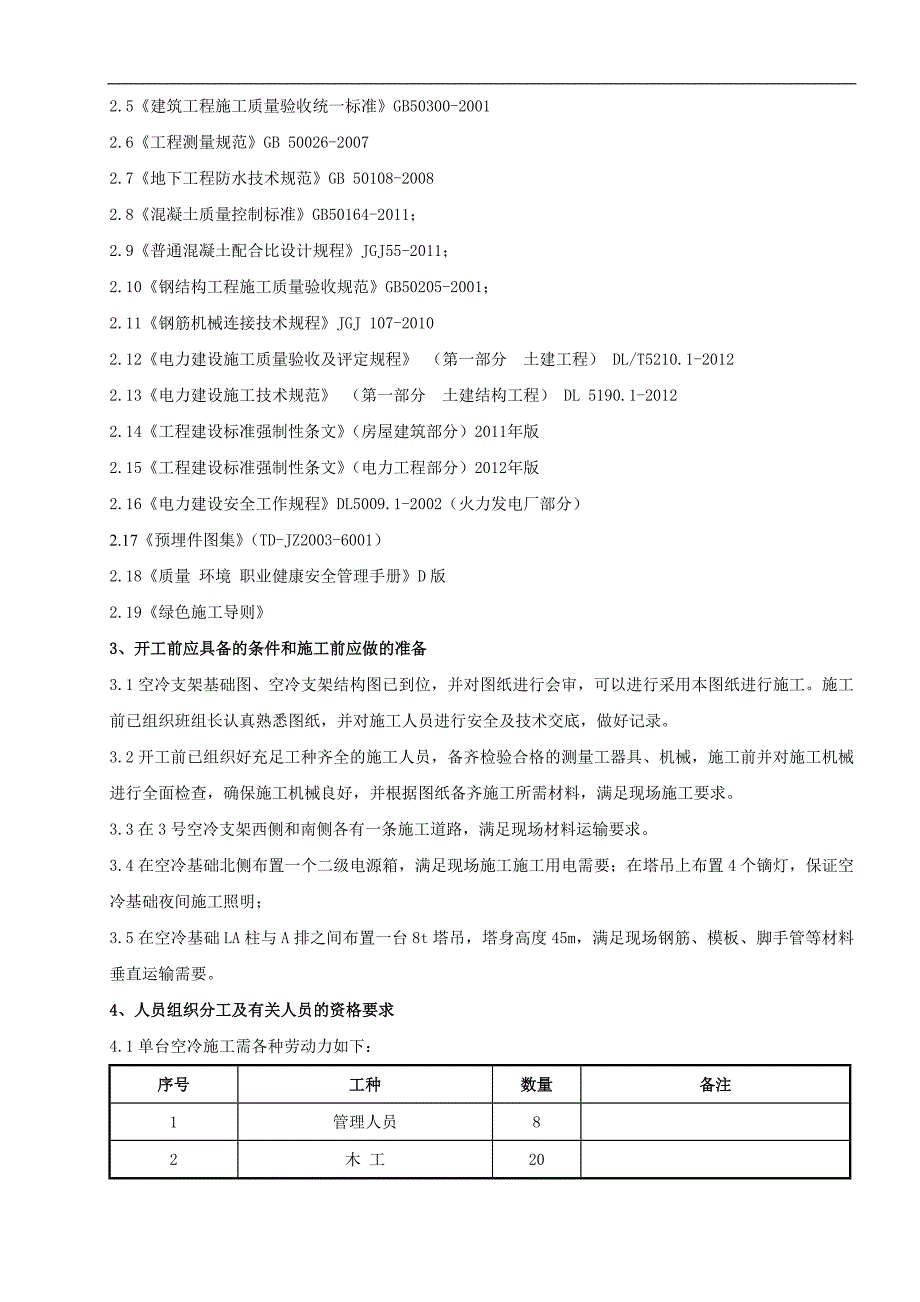

3、行攻关。1.5.3 混凝土外观质量要求高本工程根据标书要求，上部结构所有外露砼均要求采用清水砼工艺施工，工艺要求高、任务重。为此需合理规划模板、混凝土施工工艺。2、编制依据2.1空冷支架基础图60-F3431S-T11012.2空冷支架结构图60-F3431S-T11022.3建筑变形测量规范JGJ8-2007；2.4混凝土结构工程施工质量验收规范GB50204-2002 (2011版)2.5建筑工程施工质量验收统一标准GB50300-20012.6工程测量规范GB 50026-20072.7地下工程防水技术规范GB 50108-20082.8混凝土质量控制标准GB50164-2011；2.9
4、普通混凝土配合比设计规程JGJ55-2011；2.10钢结构工程施工质量验收规范GB50205-2001；2.11钢筋机械连接技术规程JGJ 107-20102.12电力建设施工质量验收及评定规程 （第一部分 土建工程） DL/T5210.1-20122.13电力建设施工技术规范 （第一部分 土建结构工程） DL 5190.1-20122.14工程建设标准强制性条文（房屋建筑部分）2011年版2.15工程建设标准强制性条文（电力工程部分）2012年版2.16电力建设安全工作规程DL5009.1-2002（火力发电厂部分）2.17预埋件图集（TD-JZ2003-6001）2.18质量 环境 职业
5、健康安全管理手册D版2.19绿色施工导则3、开工前应具备的条件和施工前应做的准备3.1空冷支架基础图、空冷支架结构图已到位，并对图纸进行会审，可以进行采用本图纸进行施工。施工前已组织班组长认真熟悉图纸，并对施工人员进行安全及技术交底，做好记录。3.2开工前已组织好充足工种齐全的施工人员，备齐检验合格的测量工器具、机械，施工前并对施工机械进行全面检查，确保施工机械良好，并根据图纸备齐施工所需材料，满足现场施工要求。3.3在3号空冷支架西侧和南侧各有一条施工道路，满足现场材料运输要求。3.4在空冷基础北侧布置一个二级电源箱，满足现场施工施工用电需要；在塔吊上布置4个镝灯，保证空冷基础夜间施工照明；

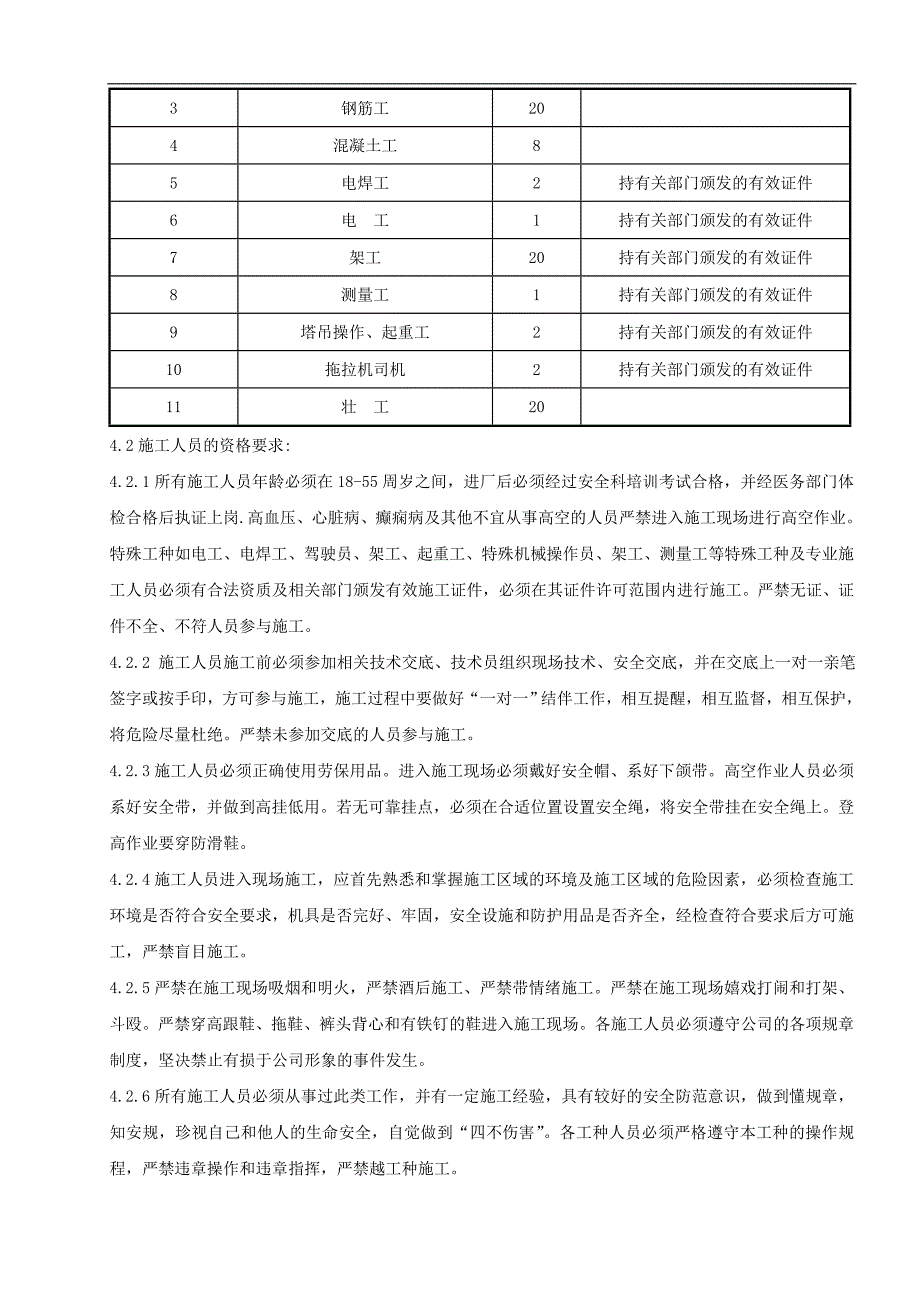

6、3.5在空冷基础LA柱与A排之间布置一台8t塔吊，塔身高度45m，满足现场钢筋、模板、脚手管等材料垂直运输需要。4、人员组织分工及有关人员的资格要求4.1单台空冷施工需各种劳动力如下：序号工种数量备注1管理人员82木 工203钢筋工204混凝土工85电焊工2持有关部门颁发的有效证件6电 工1持有关部门颁发的有效证件7架工20持有关部门颁发的有效证件8测量工1持有关部门颁发的有效证件9塔吊操作、起重工2持有关部门颁发的有效证件10拖拉机司机2持有关部门颁发的有效证件11壮 工204.2施工人员的资格要求:4.2.1所有施工人员年龄必须在18-55周岁之间，进厂后必须经过安全科培训考试合格，并经医
7、务部门体检合格后执证上岗.高血压、心脏病、癫痫病及其他不宜从事高空的人员严禁进入施工现场进行高空作业。特殊工种如电工、电焊工、驾驶员、架工、起重工、特殊机械操作员、架工、测量工等特殊工种及专业施工人员必须有合法资质及相关部门颁发有效施工证件，必须在其证件许可范围内进行施工。严禁无证、证件不全、不符人员参与施工。4.2.2 施工人员施工前必须参加相关技术交底、技术员组织现场技术、安全交底，并在交底上一对一亲笔签字或按手印，方可参与施工，施工过程中要做好“一对一”结伴工作，相互提醒，相互监督，相互保护，将危险尽量杜绝。严禁未参加交底的人员参与施工。4.2.3施工人员必须正确使用劳保用品。进入施工现
8、场必须戴好安全帽、系好下颌带。高空作业人员必须系好安全带，并做到高挂低用。若无可靠挂点，必须在合适位置设置安全绳，将安全带挂在安全绳上。登高作业要穿防滑鞋。4.2.4施工人员进入现场施工，应首先熟悉和掌握施工区域的环境及施工区域的危险因素，必须检查施工环境是否符合安全要求，机具是否完好、牢固，安全设施和防护用品是否齐全，经检查符合要求后方可施工，严禁盲目施工。4.2.5严禁在施工现场吸烟和明火，严禁酒后施工、严禁带情绪施工。严禁在施工现场嬉戏打闹和打架、斗殴。严禁穿高跟鞋、拖鞋、裤头背心和有铁钉的鞋进入施工现场。各施工人员必须遵守公司的各项规章制度，坚决禁止有损于公司形象的事件发生。4.2.6
9、所有施工人员必须从事过此类工作，并有一定施工经验，具有较好的安全防范意识，做到懂规章，知安规，珍视自己和他人的生命安全，自觉做到“四不伤害”。各工种人员必须严格遵守本工种的操作规程，严禁违章操作和违章指挥，严禁越工种施工。4.2.7所有施工人员应时刻注意安全，按规程作业，听从指挥。不得攀坐不安全位置，不得行走不安全通道，不得冒险进入危险场所或别的施工区域。决不从事有可能引起危险发生或导致伤害的活动。遇到问题及时向上反映，不得擅作主张。4.2.8施工人员严禁到与自己工作无关的场所闲逛或干与自己工作无关的事情，严禁触摸电器设备的按钮、开关等。所有施工人员要有高度的责任心和精益求精的精神,精神饱满、
10、思想集中，树立和加强“安全为天”的思想意识。4.2.9施工人员必须服从各级施工管理人员及安全管理人员的指挥，严禁野蛮施工。同时，施工人员有权拒绝任何对安全不利的不合理要求及指挥性违章。4.2.10施工人员在基坑内时施工时，应经常观察基坑边坡情况，一旦发现边坡有异常情况，应及时撤离，并向管理人员报告。4.2.11施工负责人、监护人在每天的班前分工及安排施工时，必须进行三交、三查，以保证消除存在的危险因素；必须指导下属以安全的方法作业；必须督促下属正确使用安全防护用品和用具。对新入场人员和变换了工种、岗位、施工对象与环境的人员，要特别注意做好安全教育工作并重新交底。4.2.12起重机的操作人员应经
11、专业技术培训，并经实际操作及有关安全规程考试合格、取得合格证后方可独立操作。起重机的操作人员应熟悉所操作起重机各机构的构造和技术性能以及保养和维修的基本知识。4.2.13操作人员在起重机每个动作的操作前，均应发出戒备信号。起吊重物时，吊臂及吊物上严禁有人或有浮置物。4.2.14吊车指挥人员的职责及要求：指挥人员发出的指挥信号必须清晰、准确。 指挥人员应站在使操作人员能看清指挥信号的安全位置上；当跟随负载进行指挥时，应随时指挥负载避开人及障碍物。 指挥人员不能同时看清操作人员和负载时，必须设中间指挥人员逐级传递信号，当发现错传信号时，应立即发出停止信号。 负载降落前，指挥人员必须确认降落区域安全
12、方可发出降落信号。 当多人绑挂同一负载时，应作好呼唤应答，确认绑挂无误后，方可由指挥人员负责指挥起吊。在开始起吊时，应先用微动信号指挥，待负载离开地面10cm20cm并稳定后，再用正常速度指挥。在负载最后降落就位时，也应使用微动信号指挥。5、主要施工机械、工器具及要求5.1主要施工机械、工器具、安全防护设施计划名称型号数量备注塔吊8t1座拖拉机25马力1辆砼 泵 车38m1辆套丝机1台电焊机2台木工机械1套手枪电钻3台混凝土振动机HZ-50A8台水准仪DSC4321台经鉴定合格全站仪NTS-3521台经鉴定合格经纬仪1台经鉴定合格钢卷尺各种型号3把经鉴定合格5.2所用机械、工器具的安全施工要求
13、5.2.1中小型机械应符合下列规定：5.2.1.1各种施工机具运到施工现场，必须经检查验收确认符合要求挂合格证后，方可使用。5.2.1.2所有用电设备的金属外壳、基座除必须与PE线连接外，且必须在设备负荷线的首端处装设漏电保护器。对产生振动的设备其金属基座、外壳与PE线的连接点不得少于两处。5.2.1.3每台用电设备必须设置独立专用的开关箱，必须实行“一机一闸”并按设备的计算负荷设置相匹配的控制电器。5.2.1.4各种设备应按规定装设符合要求的安全防护装置。5.2.1.5作业人员必须按规定穿戴劳动保护用品。5.2.1.6作业人员应按机械保养规定做好各级保养工作。机械运转中不得进行维护保养。5.
14、2.2 手持式电动工具应符合下列规定：5.2.2.1 空气湿度小于75%的一般场所可选用类或类手持电动工具。若采用类手持式电动工具，必须将其金属外壳与PE线连接,操作人员应穿戴绝缘用品。5.2.2.2手持式电动工具的负荷线应采用耐气候型的橡皮护套铜芯软电缆，并不得有接头。手持式砂轮等电动工具应按规定安装防护罩。5.2.3移动式电动机械应符合下列规定：5.2.3.1移动式电动机械（如振动棒）的扶手应有绝缘防护，负荷线应采用耐气候型橡皮护套铜芯软电缆，操作人员必须按规定穿戴绝缘用品。5.2.3.2手枪钻、电锯等小型电动工器具电源线遇水时，必须先切断电源，严禁拉拽电缆。5.2.4 固定式机械应符合下
