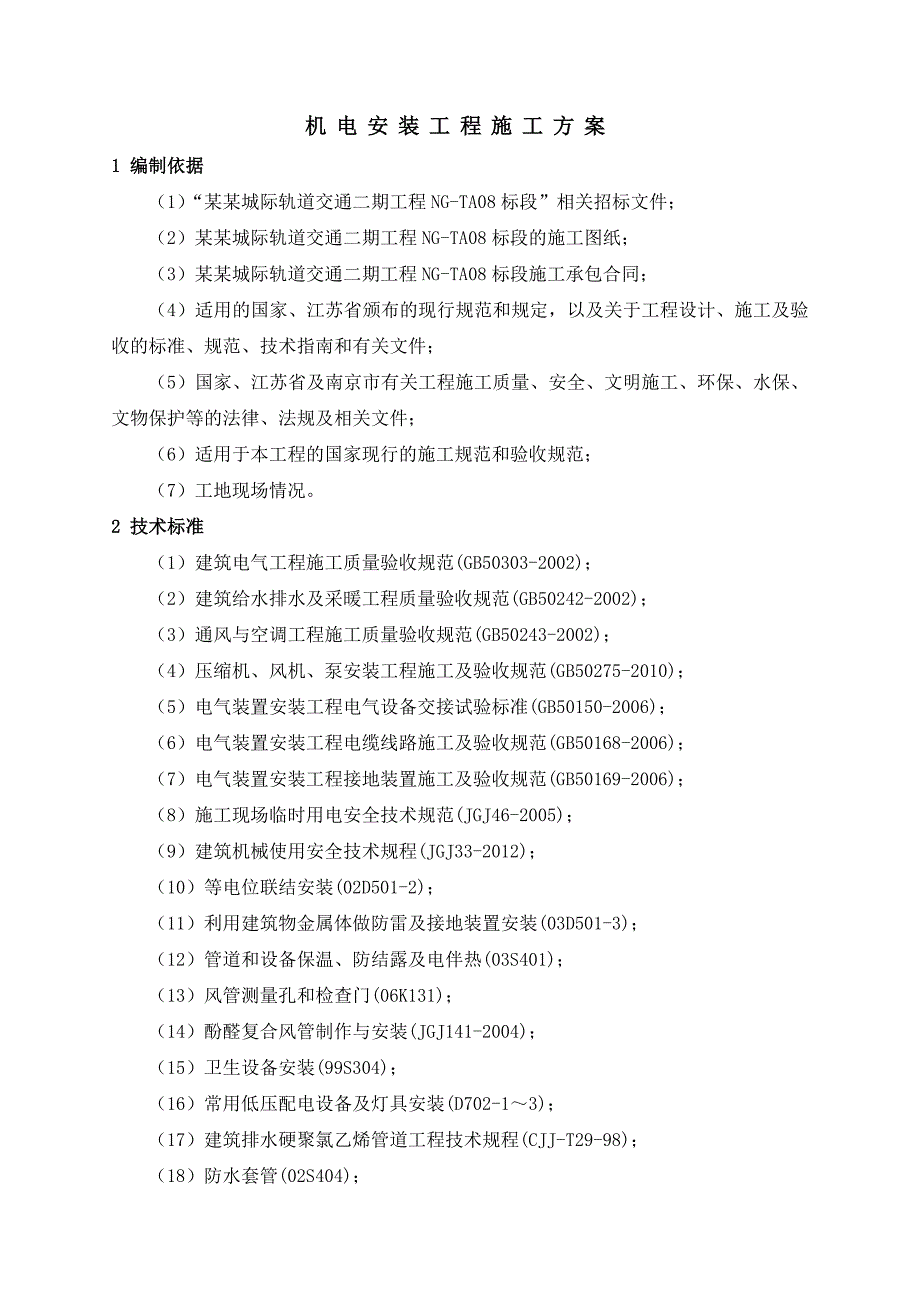

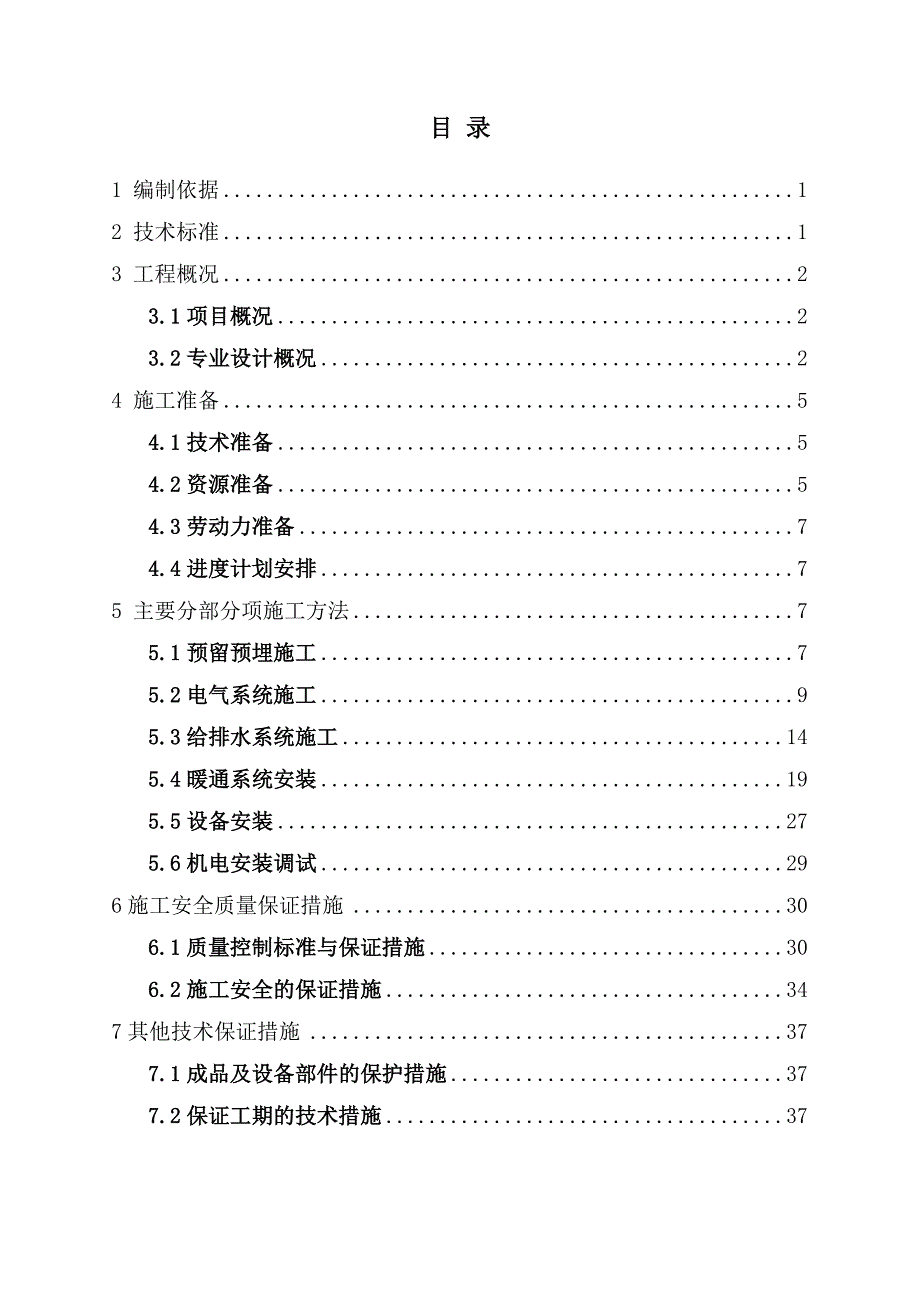

1、目 录1 编制依据12 技术标准13 工程概况23.1项目概况23.2专业设计概况24 施工准备54.1技术准备54.2资源准备54.3劳动力准备74.4进度计划安排75 主要分部分项施工方法75.1预留预埋施工75.2电气系统施工95.3给排水系统施工145.4暖通系统安装195.5设备安装275.6机电安装调试296施工安全质量保证措施306.1质量控制标准与保证措施306.2施工安全的保证措施347其他技术保证措施377.1成品及设备部件的保护措施377.2保证工期的技术措施37机电安装工程施工方案1 编制依据（1）“某某城际轨道交通二期工程NG-TA08标段”相关招标文件；（2）某某城
2、际轨道交通二期工程NG-TA08标段的施工图纸；（3）某某城际轨道交通二期工程NG-TA08标段施工承包合同；（4）适用的国家、江苏省颁布的现行规范和规定，以及关于工程设计、施工及验收的标准、规范、技术指南和有关文件；（5）国家、江苏省及南京市有关工程施工质量、安全、文明施工、环保、水保、文物保护等的法律、法规及相关文件；（6）适用于本工程的国家现行的施工规范和验收规范；（7）工地现场情况。2 技术标准（1）建筑电气工程施工质量验收规范(GB50303-2002)；（2）建筑给水排水及采暖工程质量验收规范(GB50242-2002)；（3）通风与空调工程施工质量验收规范(GB50243-200
3、2)；（4）压缩机、风机、泵安装工程施工及验收规范(GB50275-2010)；（5）电气装置安装工程电气设备交接试验标准(GB50150-2006)；（6）电气装置安装工程电缆线路施工及验收规范(GB50168-2006)；（7）电气装置安装工程接地装置施工及验收规范(GB50169-2006)；（8）施工现场临时用电安全技术规范(JGJ46-2005)；（9）建筑机械使用安全技术规程(JGJ33-2012)；（10）等电位联结安装(02D501-2)；（11）利用建筑物金属体做防雷及接地装置安装(03D501-3)；（12）管道和设备保温、防结露及电伴热(03S401)；（13）风管测量孔

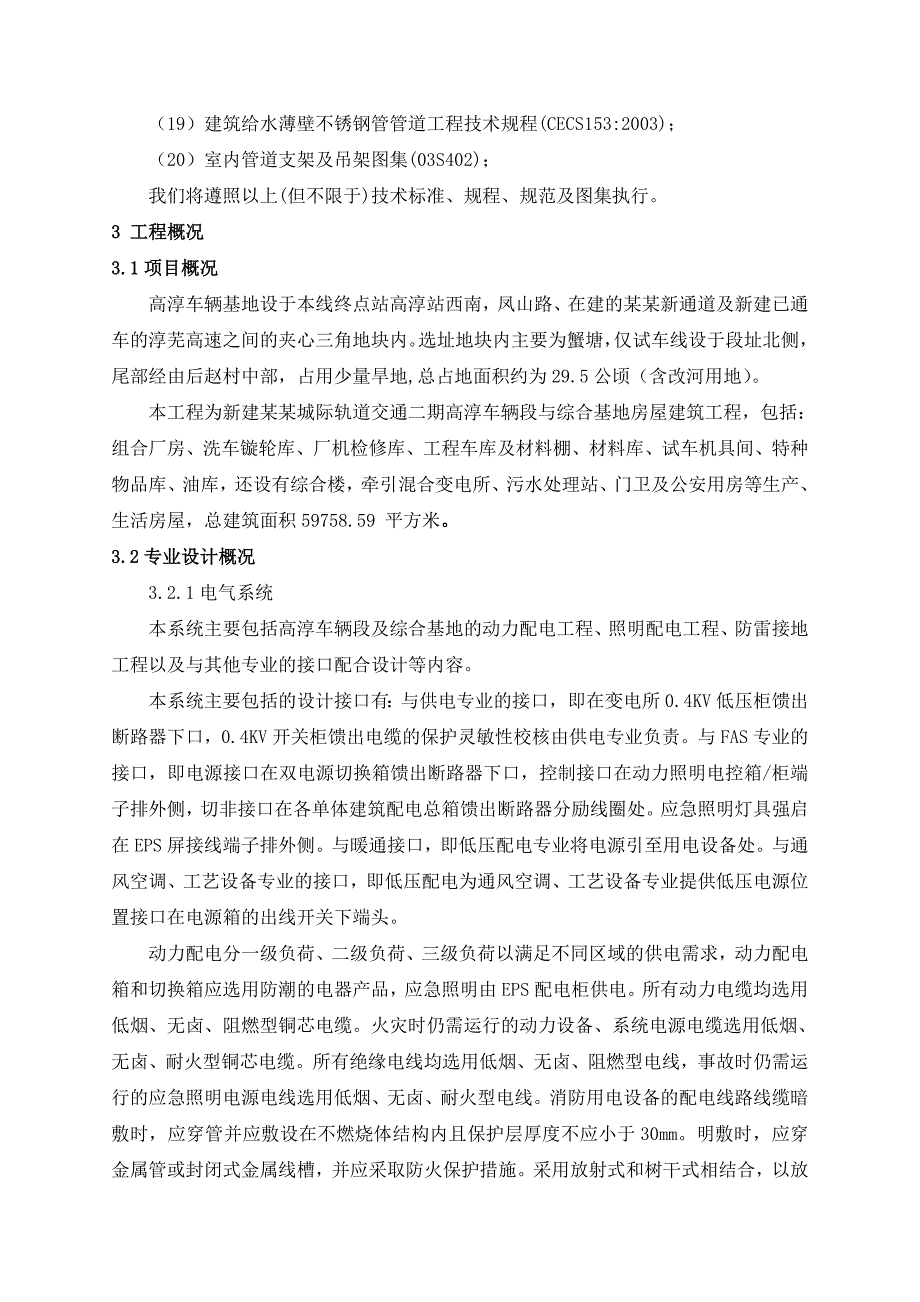

4、和检查门(06K131)；（14）酚醛复合风管制作与安装(JGJ141-2004)；（15）卫生设备安装(99S304)；（16）常用低压配电设备及灯具安装(D702-13)；（17）建筑排水硬聚氯乙烯管道工程技术规程(CJJ-T29-98)；（18）防水套管(02S404)；（19）建筑给水薄壁不锈钢管管道工程技术规程(CECS153:2003)；（20）室内管道支架及吊架图集(03S402)；我们将遵照以上(但不限于)技术标准、规程、规范及图集执行。3 工程概况3.1项目概况高淳车辆基地设于本线终点站高淳站西南，凤山路、在建的某某新通道及新建已通车的淳芜高速之间的夹心三角地块内。选址地块内
5、主要为蟹塘，仅试车线设于段址北侧，尾部经由后赵村中部，占用少量旱地,总占地面积约为29.5公顷（含改河用地）。本工程为新建某某城际轨道交通二期高淳车辆段与综合基地房屋建筑工程，包括：组合厂房、洗车镟轮库、厂机检修库、工程车库及材料棚、材料库、试车机具间、特种物品库、油库，还设有综合楼，牵引混合变电所、污水处理站、门卫及公安用房等生产、生活房屋，总建筑面积59758.59 平方米。3.2专业设计概况3.2.1电气系统本系统主要包括高淳车辆段及综合基地的动力配电工程、照明配电工程、防雷接地工程以及与其他专业的接口配合设计等内容。本系统主要包括的设计接口有：与供电专业的接口，即在变电所0.4KV低压
6、柜馈出断路器下口，0.4KV开关柜馈出电缆的保护灵敏性校核由供电专业负责。与FAS专业的接口，即电源接口在双电源切换箱馈出断路器下口，控制接口在动力照明电控箱/柜端子排外侧，切非接口在各单体建筑配电总箱馈出断路器分励线圈处。应急照明灯具强启在EPS屏接线端子排外侧。与暖通接口，即低压配电专业将电源引至用电设备处。与通风空调、工艺设备专业的接口，即低压配电为通风空调、工艺设备专业提供低压电源位置接口在电源箱的出线开关下端头。动力配电分一级负荷、二级负荷、三级负荷以满足不同区域的供电需求，动力配电箱和切换箱应选用防潮的电器产品，应急照明由EPS配电柜供电。所有动力电缆均选用低烟、无卤、阻燃型铜芯电
7、缆。火灾时仍需运行的动力设备、系统电源电缆选用低烟、无卤、耐火型铜芯电缆。所有绝缘电线均选用低烟、无卤、阻燃型电线，事故时仍需运行的应急照明电源电线选用低烟、无卤、耐火型电线。消防用电设备的配电线路线缆暗敷时，应穿管并应敷设在不燃烧体结构内且保护层厚度不应小于30mm。明敷时，应穿金属管或封闭式金属线槽，并应采取防火保护措施。采用放射式和树干式相结合，以放射式为主的照明配电方式。各单体建筑均采用TN-S接地系统，PE线与N线严格分开。利用基础内结构钢筋作为接地极纵横焊接为综合接地网，利用结构柱内钢筋焊接为防雷接地引下线，屋面利用热镀锌扁钢焊接为避雷带，并与引下线可靠焊接。所有的配电箱、建筑物金
8、属门、窗等结构设施和入户电缆的金属外皮、钢管及水、暖等专业的金属管道、各设备及突出屋面的金属构件等均应与接地系统做等电位联接。在浴室、卫生间、弱电机房、工艺设备等房间要设局部等电位联结端子箱。3.2.2给排水系统工程（1）生活给水系统生活、生产用水除综合楼的生活、生产用水由综合楼负一层泵房内的生活水箱提供外，其余单体建筑的生活、生产用水均接室外给水管网，水量、水压由综合楼泵房内的给水加压泵组提供。室内给水管采用焊接不锈钢管，公称压力为1.6MPa，管径小于等于DN100时，丝扣连接；大于DN100时，法兰连接或沟槽连接。室内给水管试验压力应为工作压力的1.5倍。水压试验时，10min压力降不大
9、于0.05MPa,然后将试验压力降至工作压力后作外观检查，以不漏为合格。（2）生活排水系统排水系统采用雨、污分流制式，组合厂房生活生产污水经排水横管汇集排入化粪池处理后再排入室外污水管网，雨水经雨水立管汇集后排入室外明沟。工程车库和材料棚生活、生产污水经排水横管汇集后排入室外污水管网；架车基础检修坑设置移动式潜污泵排水，屋面雨水经虹吸系统收集后排入雨水管网。综合楼生活、生产污水经排水横管汇集排入化粪池处理后再排入室外污水管网，食堂污水单独排放至室外隔油池，处理后排入室外污水管网，雨水经雨水立管汇集后散排。其余单体建筑生活、生产污水均经排水横管汇集后直接或间接排入室外污水管网，雨水经雨水立管收集
10、后排入室外雨水管。室内排水管采用UPVC排水塑料管，承插胶接，室外埋地排水管采用HDPE高密度聚乙烯缠绕管。排水立管每层均设伸缩节，伸缩节原则上安装在汇水横支管接入处下方。排水管安装后应做灌水试验，暗装或埋地排水管在隐蔽前必须做灌水试验。满水15min后，再灌满延续5min，液面不下降为合格。（3）热水系统综合楼公寓宿舍浴室热水设备由普通热水器提供，组合厂房、工程车库和材料棚公共浴室采用集中式太阳能+电辅助加热系统提供热水。3.2.3暖通系统工程（1）空调系统综合楼、组合厂房、工程车库和材料棚的办公室，会议室等设置多联机空调系统，新风由多联新风机引入；其他小空间区域如办公室、库房、值班室、休息
11、室等均设置分体空调，新风通过门窗渗透等自然引入，组合厂房、工程车库和材料棚内预留利用移动蒸发式冷气机进行局部降温的电源。空调选用变频空调，采用节能、高效型产品。冷媒管道全部采用紫铜管，冷凝水管采用内涂塑钢管。空调送风管、冷媒管以及冷凝管采用橡塑材料保温，以防止散热和冷凝，管道与支架间冷媒管道全部采用铜管，冷凝水管采用内涂塑钢管。（2）通风系统组合厂房、工程车库和材料棚等大库区域采用自然进风，材料库、洗车镟轮库、厂机检修库等以自然进风为主，同时辅以机械通风，按6次/h换气，设壁式轴流风机。润滑品库设置防爆防腐风机，换气次数按6次/h。特种物品库、工棚等各房间平时按照12次/h换气次数机械排风；每
12、个房间设置一台风机，风机采用防爆防腐风机。卫生间设置吊顶式排气扇，以满足卫生间通风要求。风管采用25mm厚离心玻璃棉板保温，冷媒管以及冷凝管采用橡塑材料保温，以防止散热和冷凝，管道与支架间必须做隔热处理。与吊顶式排风扇相连的风管，采用普通金属软风管制品。金属软风管均采用难燃材料制品，风机进出口连接处，应设置长度150mm软接头，材料为耐火石棉帆布制作。（3）排烟系统组合厂房、工程车库和材料棚辅跨夹层内走廊及综合楼中公寓及办公区域的内走廊均考虑机械排烟措施，综合楼的排烟风机排烟量应符合：负担1个防烟分区排烟时，按每平方米面积不小于60m3/h计算（单台排烟风机的排烟量不小于7200m3/h）；负
13、担2个及2个以上防烟分区排烟时，按最大防烟分区面积每平方米不小于120m3/h计算。排烟风机采用排烟混流风机，放置于屋顶，其在280的环境下能连续工作不少于30分钟。每层排烟竖井处风管上设置280电动排烟防火阀，并与屋顶排烟风机联动，当所在分区发生火灾时，屋顶风机启动，同时打开发生火灾楼层电动排烟防火阀进行排烟。另外大库内设有天窗的，其通风有效通风面积大于此车库面积的5%，库房内任意一点到最近窗户距离小于30m，采用自然排烟。4 施工准备4.1技术准备（1）技术管理系统技术负责人现场技术测 量试 验资 料质 量测量员试验员资料员质检员施工员（2）技术工作程序图反馈操作施工班组交底实 物施工队方
14、 案反馈验收质 检技术攻关技 术（3）组织有关人员熟悉图纸，学习有关规范、标准、规程、图集，向作业人员进行技术交底和安全技术交底。（4）操作人员必须详细了各专业施工工艺及相应设备操作规程。按公司培训工作的程序，对劳务层进行三级安全教育、特种作业培训，并对施工规范、设计要求、质量目标等进行培训。4.2资源准备（1）机械资源：按不同的施工阶段安排机械进退场，并在进场前对设备进行一次检修、调试，确保进场后能够正常使用。本工程主要施工机械及检测设备见下表（2）物资资源：根据总进度计划，确定各种设备及材料的进货日期，确定各种主要设备及主要材料的组织订货，签定采购合同；逐步安排物资进场，既保证施工顺利进行
15、，又不积压材料。（3）人力资源：劳务人员根据现场需要已分批进场，施工人员、技术人员上岗前由项目总工程师对他们进行全员交底，充分认识本工程的重点、难点和需注意事项，对工程总体施工做到心中有数。本工程主要劳动力数量见下表本工程主要施工机械及检测设备表序号机械设备名称型号规格数量来源状态1汽车吊按需1台租赁2直流弧焊机AX5-3506台自有完好3交流弧焊机BX3-3506台自有完好4台式钻床164台自有完好5管道滚槽机YSJ80143台经销商完好6管道开孔机K1143台经销商完好7切割机J4006台自有完好8角向磨光机SLM-DS-1008台自有完好9电动套丝机TQ3A4台自有完好10空气压缩机1m32台自有完好11共板法兰成型机SBTDF-123台经销商完好12多功能咬口机SBJB2C0.8-1.5
