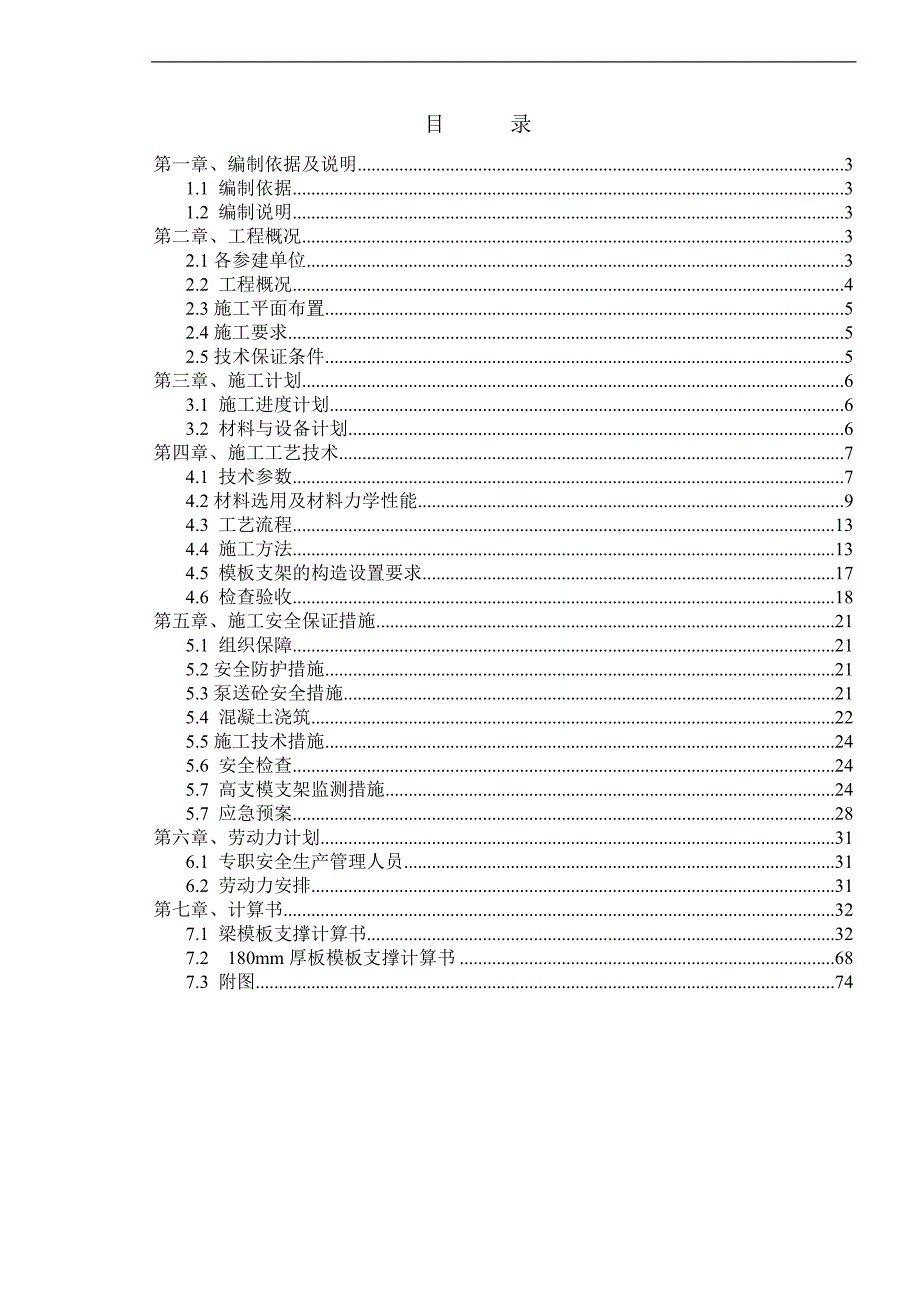

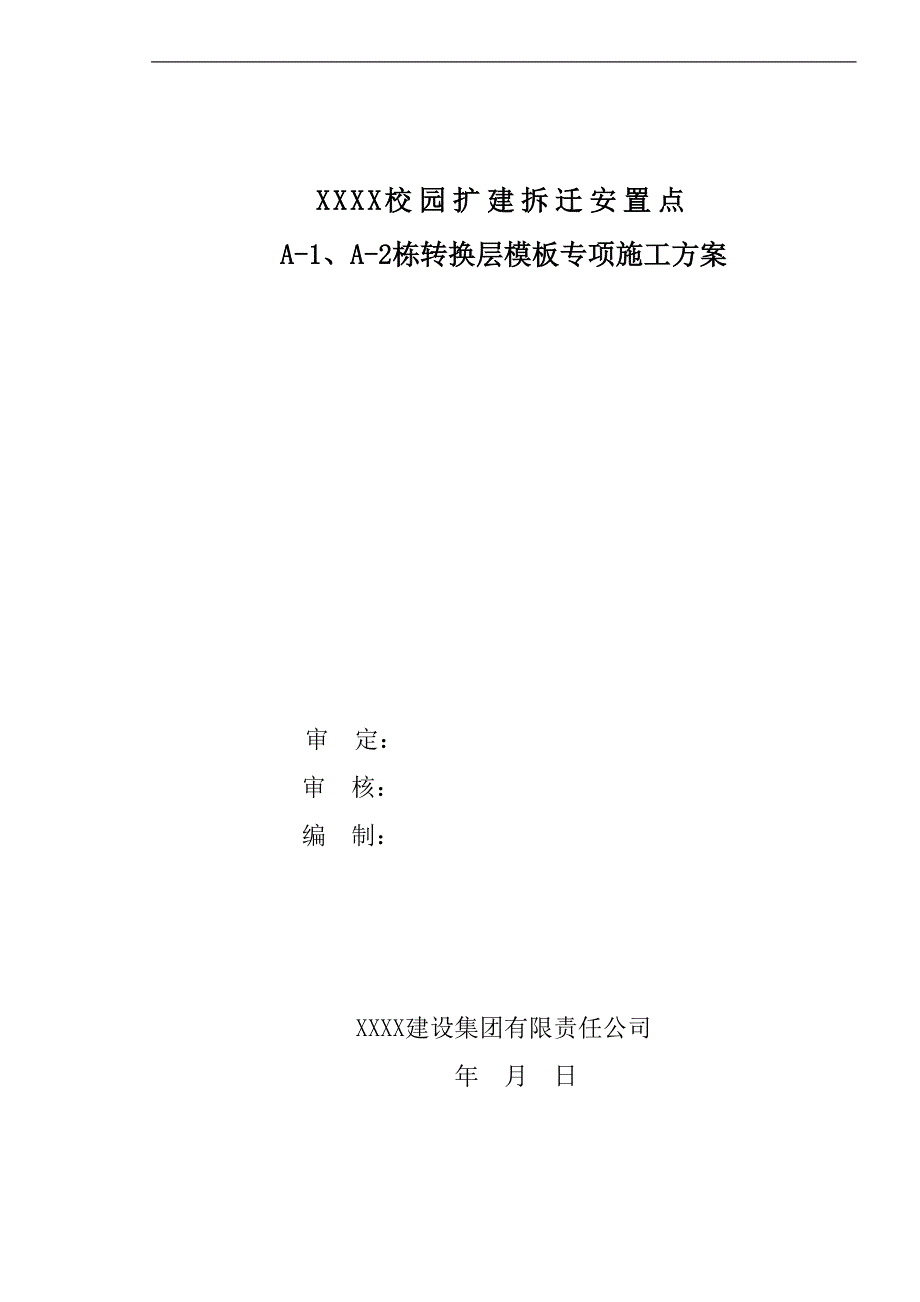

1、XXXX校园扩建拆迁安置点A-1、A-2栋转换层模板专项施工方案 审 定： 审 核： 编 制： XXXX建设集团有限责任公司 年 月 日目 录第一章、编制依据及说明31.1 编制依据31.2 编制说明3第二章、工程概况32.1各参建单位32.2 工程概况42.3施工平面布置52.4施工要求52.5技术保证条件5第三章、施工计划63.1 施工进度计划63.2 材料与设备计划6第四章、施工工艺技术74.1 技术参数74.2材料选用及材料力学性能94.3 工艺流程134.4 施工方法134.5 模板支架的构造设置要求174.6 检查验收18第五章、施工安全保证措施215.1 组织保障215.2安全防

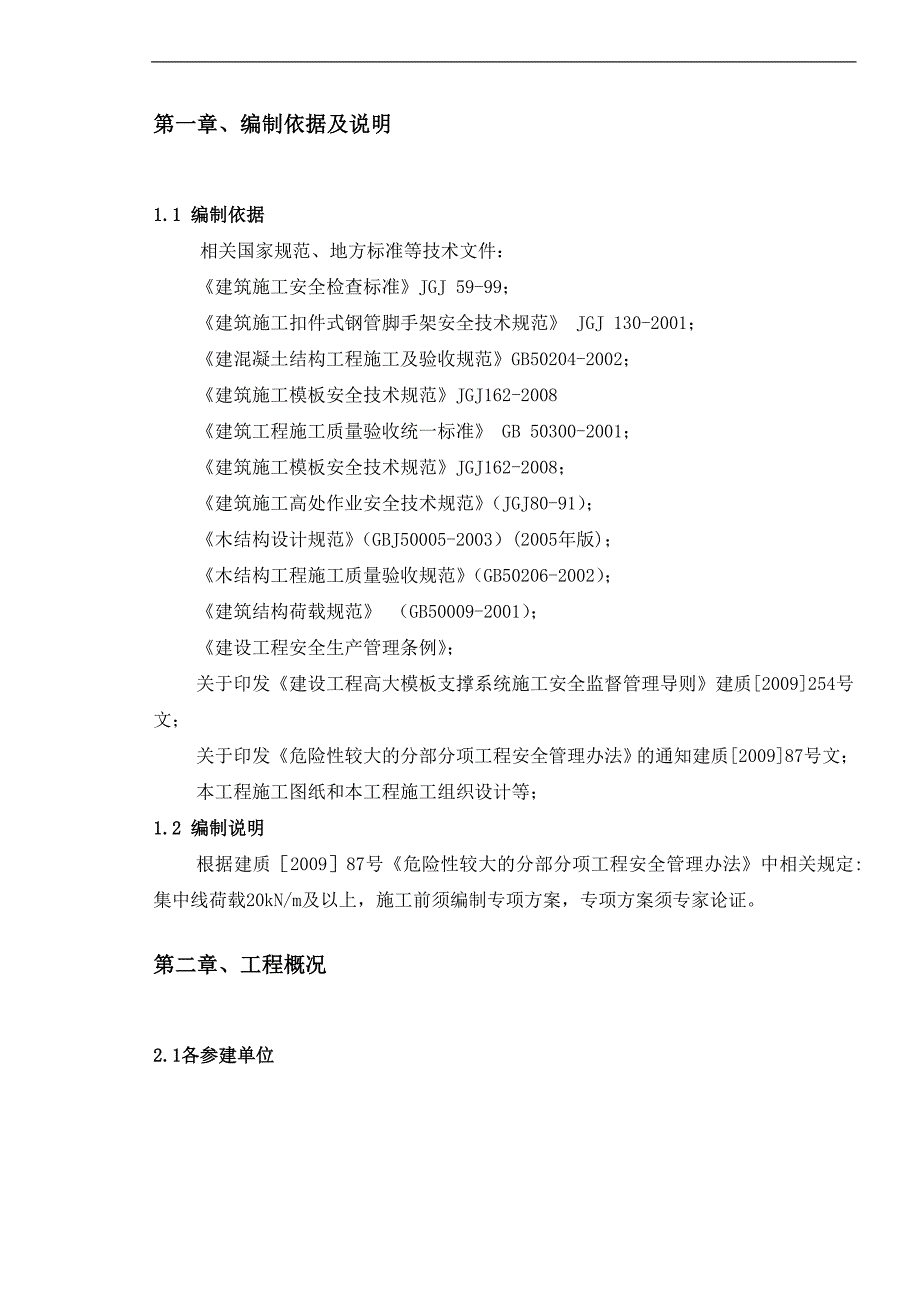

2、护措施215.3泵送砼安全措施215.4 混凝土浇筑225.5施工技术措施245.6 安全检查245.7 高支模支架监测措施245.7 应急预案28第六章、劳动力计划316.1 专职安全生产管理人员316.2 劳动力安排31第七章、计算书327.1 梁模板支撑计算书327.2 180mm厚板模板支撑计算书687.3 附图74第一章、编制依据及说明1.1 编制依据相关国家规范、地方标准等技术文件：建筑施工安全检查标准JGJ 59-99；建筑施工扣件式钢管脚手架安全技术规范 JGJ 130-2001；建混凝土结构工程施工及验收规范GB50204-2002；建筑施工模板安全技术规范JGJ162-20
3、08建筑工程施工质量验收统一标准 GB 50300-2001；建筑施工模板安全技术规范JGJ162-2008；建筑施工高处作业安全技术规范（JGJ80-91）；木结构设计规范（GBJ50005-2003）(2005年版)；木结构工程施工质量验收规范（GB50206-2002）；建筑结构荷载规范 （GB50009-2001）；建设工程安全生产管理条例；关于印发建设工程高大模板支撑系统施工安全监督管理导则建质2009254号文；关于印发危险性较大的分部分项工程安全管理办法的通知建质200987号文；本工程施工图纸和本工程施工组织设计等；1.2 编制说明根据建质200987号危险性较大的分部分项工程
4、安全管理办法中相关规定:集中线荷载20kN/m及以上，施工前须编制专项方案，专项方案须专家论证。第二章、工程概况2.1各参建单位工程名称XXXXX校园扩建工程拆迁安置点工程地点建设单位监理单位设计单位地勘单位施工单位结构类型框支剪力墙2.2 工程概况本工程A-1、A-2栋基础为独立柱基础，条基、筏板基础，主体为框支剪力墙全现浇结构，框支框架抗震等级为二级，非框支框架抗震等级为四级，底部加强部位剪力墙抗震等级为三级，本地区抗震动设防烈度为6度。转换层标高为-0.65m（见下图）、设计砼强度等级为C45、板厚180、配筋为10150双层双向。最大跨度L=10.5m，转换层层高5.4m，梁最大截面1
5、0002000。转换层下一层为负一层，标高为-6.05m，设计砼强度等级为C35，板厚120，配筋为8200双层双向，设计活荷载4.00KN/。再下一层为地下室底板，底板基层为中风化石灰岩，地勘出具报告承载力为5000KPa，转换层上为20层住宅标准层。转换层梁截面大小有300700、7001800、8001800、10002000、4001000、6001800、200500、8001700、4001200、5001700、8002000、6001000、8001200、6001200、6001500，最大跨度L=10.5m，转换层层高5.4m，梁最大截面10002000，梁分类设计及验算按
6、下表进行。为确保转换层施工质量及安全，文明施工，特作出本施工方案。2.3施工平面布置 详见附图2.4施工要求1）确保模板在使用周期内安全、稳定、牢靠。2）模板在搭设及拆除过程中要符合工程施工进度要求。3）模板施工前对施工人员进行技术交底。严禁盲目施工。2.5技术保证条件1）、安全网络2）、模板的搭设和拆除需严格执行该专项施工方案。3）、根据建质200987号、建质2009254号文件管理规定中危险性较大工程安全专项施工方案编制及专家论证审查办法规定，组织专家对进行方论证，并按相关程序审核批准后方可按方案组织施工。第三章、施工计划3.1 施工进度计划转换层考虑施工难度大，施工时间为30天。3.2
7、 材料与设备计划（1）材料计划序号材料名称规格单位数量1钢管483.5T200 2 扣件托丝杆个 100003顶托u 顶托丝杆36u 托板厚度5mm个35004蝴蝶卡个42005方木5010020003000立方1506竹胶合板915183015块2250（2）设备计划序号机械或设备名称型号规格数量额定功率（KW）生产能力备注1塔吊QTZ50145良好2电锯MIB2-8031.4良好3钢筋调直机GT4-1428良好4钢筋切断机QJ40211良好5钢筋弯曲机GW4026良好6交流电焊机BX3-120227良好7插入式振捣棒ZX45.5良好8平板振捣器ZB1122.2良好9砼输送泵车商混提供290
8、良好10面包车1应急11经纬仪J2212水准仪DS1213力矩扳手5第四章、施工工艺技术4.1 技术参数1、转换层模板支撑系统的基础处理本工程转换层模板支撑基础均置于负一层板面（板面标高为-6.05m），杆底部用50mm、宽度为200mm、长度不小于2m的厚木方置于混凝土梁板上作垫板进行支撑。模板基础支撑保证处理方式如下：（1）转换层以下已浇筑地下室二层支撑体系不拆除。（2）对于梁截面宽400B1000，梁高1000H2000。按转换层平面布置相对应立杆加固至负二层顶板（负二层顶板混凝土强度等级为C35，楼板厚度120mm），经过荷载的分解，能满足承载力。（3）对于梁截面宽400，梁高2000
9、。按转换层平面布置相对应立杆加固至地下室顶板，2、梁、板模板方案设计 主要梁类型：分类支撑设计梁验算选型尺寸梁截面尺寸支撑高度一类支撑设计1000*20001000*2000、800*2000、800*1700、800*1800、700*1800、1000*13005.2m二类支撑设计600*1800600*1800、500*1700、600*1500、600*1200、5.2m三类支撑设计400*1200400*1200、400*1000、300*700、200*500、600*10005.2m四类支撑设计300*700300*700、200*5005.2m（1）一类支撑方案设计新浇混凝土梁
10、支撑方式梁两侧有板，梁侧立柱与板支撑立柱共用梁跨度方向立柱间距la(mm)450梁两侧立柱到梁边间距lb(mm)250步距h(mm)1500新浇混凝土楼板立柱间距lb(mm)900混凝土梁居梁两侧立柱中的位置居中梁底增加立柱根数，梁底为调直顶托3梁底增加立柱布置方式按混凝土梁梁宽均分梁底支撑枋木根数、平行梁方向方置9，立放梁侧模参数主、次楞布置次楞间距(mm)：225；主楞竖向根数：4对拉螺杆类型、水平间距直径(mm)：M12；水平间距(mm)：450对拉螺杆竖向间距到梁底距离依次是：200mm，600mm，1200mm，1700mm；（2）二类支撑方案设计新浇混凝土梁支撑方式梁两侧有板，梁侧
11、立柱与板支撑立柱共用梁跨度方向立柱间距la(mm)450梁两侧立柱到梁边间距lb(mm)250步距h(mm)1500新浇混凝土楼板立柱间距lb(mm)900混凝土梁居梁两侧立柱中的位置居中梁底增加立柱根数，梁底为调直顶托2梁底增加立柱布置方式按混凝土梁梁宽均分梁底支撑枋木根数、平行梁方向方置6，立放梁侧模参数主、次楞布置次楞间距(mm)：225；主楞竖向根数：4对拉螺杆类型、水平间距直径(mm)：M12；水平间距(mm)：450对拉螺杆竖向间距到梁底距离依次是：200mm，600mm，1000mm，1400mm；（3）三类支撑方案设计新浇混凝土梁支撑方式梁两侧有板，梁侧立柱与板支撑立柱共用梁跨
12、度方向立柱间距la(mm)450梁两侧立柱到梁边间距lb(mm)250步距h(mm)1500新浇混凝土楼板立柱间距lb(mm)900混凝土梁居梁两侧立柱中的位置居中梁底增加立柱根数，梁底为调直顶托1梁底增加立柱布置方式按混凝土梁梁宽均分梁底支撑枋木根数、平行梁方向方置4，立放梁侧模参数主、次楞布置次楞间距(mm)：225；主楞竖向根数：4对拉螺杆类型、水平间距直径(mm)：M12；水平间距(mm)：450对拉螺杆竖向间距到梁底距离依次是：200mm，500mm，800mm；（4）四类支撑方案设计新浇混凝土梁支撑方式梁两侧有板，梁侧立柱与板支撑立柱共用梁跨度方向立柱间距la(mm)900梁两侧立
13、柱到梁边间距lb(mm)250步距h(mm)1500新浇混凝土楼板立柱间距lb(mm)900混凝土梁居梁两侧立柱中的位置居中梁底增加立柱根数，梁底为调直顶托1梁底增加立柱布置方式按混凝土梁梁宽均分梁底支撑枋木根数、平行梁方向方置4，立放（5）180mm厚板模板支撑方案设计180mm厚模板底木枋的间距为150，立杆间距为900900，水平杆步距为1.5m，顶端支撑为调直顶托。托梁材料为：钢管(双钢管) :482.8。板底木方均立放。4.2材料选用及材料力学性能模板工程安装材料的选用本工程结构为框支剪力墙结构，在施工中为克服涨模、接头错位、漏浆、断面部方正等缺陷。模板为散支散拆木模板、钢管与支撑体系，所有模板制作安装材料（钢管、扣件、对拉螺杆、木方、模板）必须符合国家规范要求，其主要材料为：模板：采用光滑坚硬的双面酚醛树脂复合胶合板，规格1830*915*15木枋
