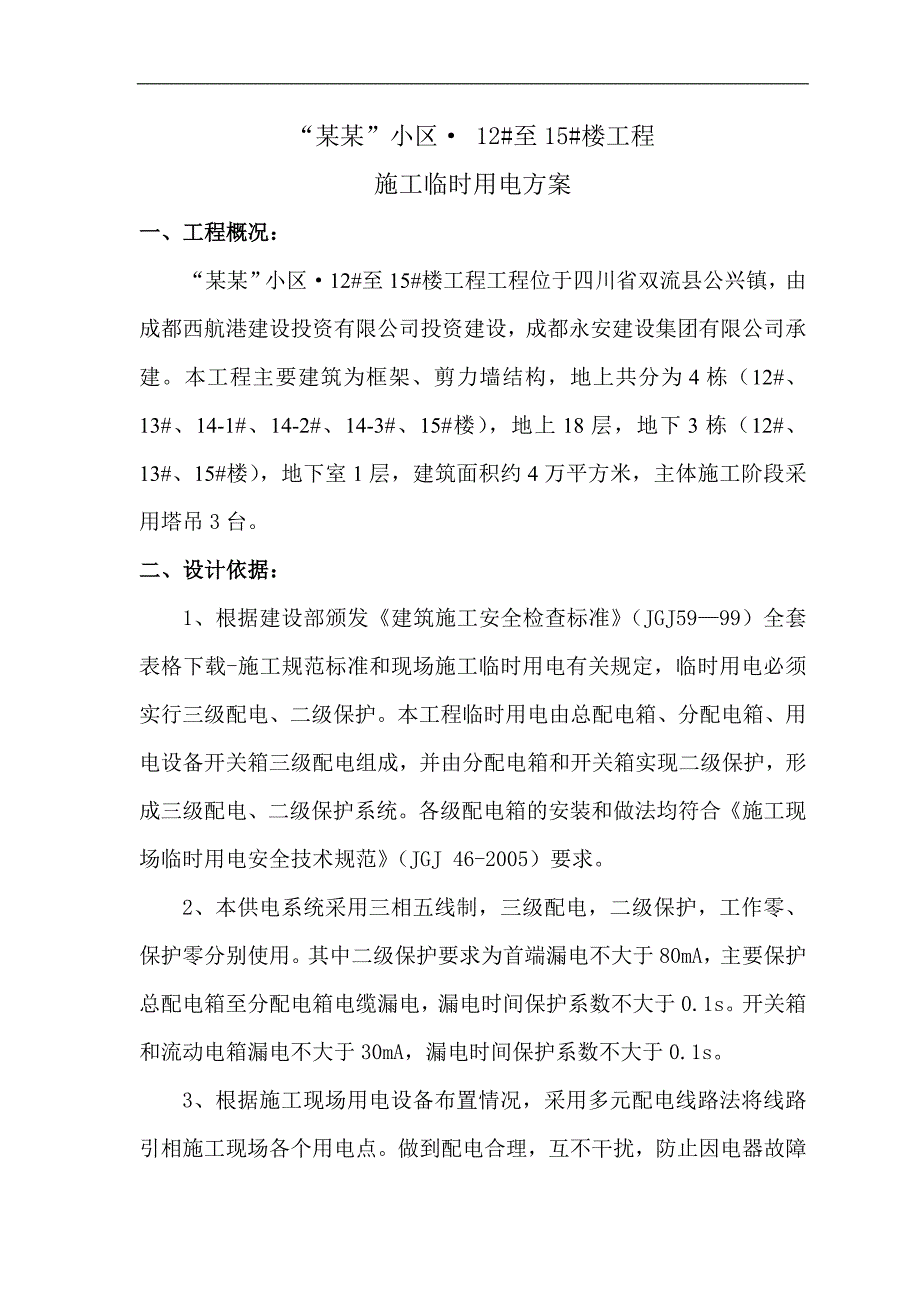

1、“某某”小区 12#至15#楼工程施工临时用电方案编 制 人：审 核 人：审 批 人：编制单位：编制日期：“某某”小区 12#至15#楼工程施工临时用电方案一、工程概况：“某某”小区12#至15#楼工程工程位于四川省双流县公兴镇，由成都西航港建设投资有限公司投资建设，成都永安建设集团有限公司承建。本工程主要建筑为框架、剪力墙结构，地上共分为4栋（12#、13#、14-1#、14-2#、14-3#、15#楼），地上18层，地下3栋（12#、13#、15#楼），地下室1层，建筑面积约4万平方米，主体施工阶段采用塔吊3台。二、设计依据：1、根据建设部颁发建筑施工安全检查标准（JGJ5999）全套表格
2、下载-施工规范标准和现场施工临时用电有关规定，临时用电必须实行三级配电、二级保护。本工程临时用电由总配电箱、分配电箱、用电设备开关箱三级配电组成，并由分配电箱和开关箱实现二级保护，形成三级配电、二级保护系统。各级配电箱的安装和做法均符合施工现场临时用电安全技术规范（JGJ 46-2005）要求。2、本供电系统采用三相五线制，三级配电，二级保护，工作零、保护零分别使用。其中二级保护要求为首端漏电不大于80mA，主要保护总配电箱至分配电箱电缆漏电，漏电时间保护系数不大于0.1s。开关箱和流动电箱漏电不大于30mA，漏电时间保护系数不大于0.1s。3、根据施工现场用电设备布置情况，采用多元配电线路法

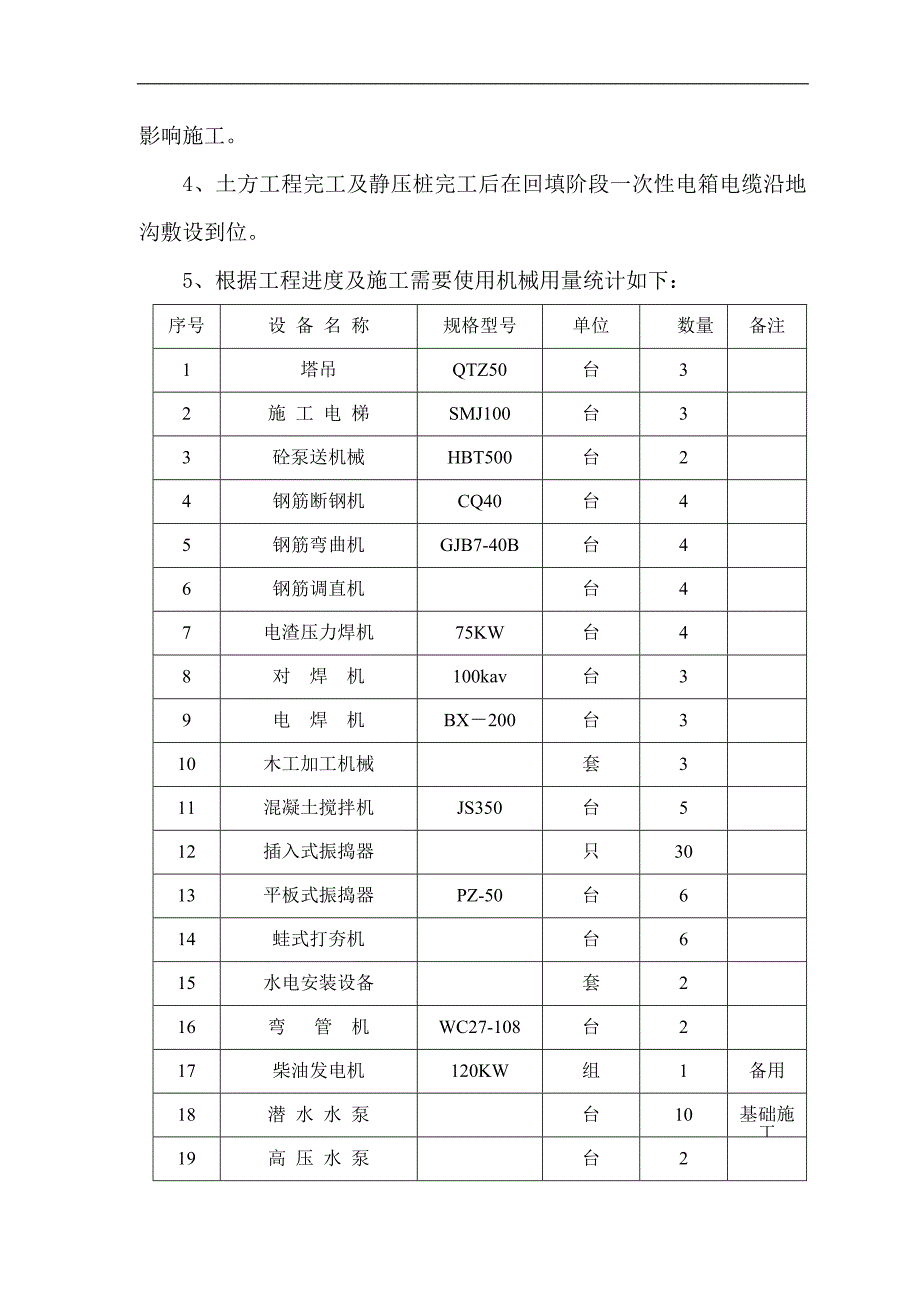

3、将线路引相施工现场各个用电点。做到配电合理，互不干扰，防止因电器故障影响施工。4、土方工程完工及静压桩完工后在回填阶段一次性电箱电缆沿地沟敷设到位。5、根据工程进度及施工需要使用机械用量统计如下：序号设 备 名 称规格型号单位数量备注1塔吊QTZ50台32施 工 电 梯SMJ100台33砼泵送机械HBT500台24钢筋断钢机CQ40台45钢筋弯曲机GJB7-40B台46钢筋调直机台47电渣压力焊机75KW台48对 焊 机100kav台39电 焊 机BX200台310木工加工机械套311混凝土搅拌机JS350台512插入式振捣器只3013平板式振捣器PZ-50台614蛙式打夯机台615水电安装设
4、备套216弯 管 机WC27-108台217柴油发电机120KW组1备用18潜 水 水 泵台10基础施工19高 压 水 泵台220电 钻支1021电 锤TE14台106、用电线路架设：1）、电源：施工用电平面布置图附后。2）、支线架设：本工程施工现场，用两路主导线沿路边布置，用电集中的地方需要在用电处用支线引出，施工场地的全部线路均埋地设置。3）、防火要求：电源总配电箱、分配电箱、电焊机使用场地必须各配一台干粉灭火器。4）、钢筋加工场必须固定安装线路，用绝缘套管保护、设漏电保护装置。电源线不得与钢筋产生摩擦和轧压，以上条款为该工程用电安全及电气的防火保证依据。三、现场施工临时用电安全措施：1、
5、制定安全用电责任制，做好技术交底。2、按TN-S系统要求设置保护接零系统，实施（三相五线制）。所有接零、接地处必须保证可靠的电气连接。保护零线PE必须采用绿、黄双色线、与相线、工作零线相区别，严禁混用。3、电线线路下方，不得搭设作业棚、堆放构件、及其它杂物。 4、设置各级分配电箱，应符合下列要求：1）、各级分本电箱、开关箱、应有防雨措施，加门锁，并有专人负责。安装位置周围不得有杂物，便于操作。2）、电线装置的上端距天棚不小于0.5M。3）、总配电箱正面要有操作通道，不小于1.0M.5、各级配电箱通道不得堆放杂物。6、配电箱开关箱在使用过程中的操作顺序。送电操作：总配电箱分配电箱开关箱用电设备。
6、停电操作：用电设备开关箱开关箱分配电箱总配电箱。7、各种电器应安装在绝缘电器板上。电器、熔丝规格必须与电流相一致。8、各级配电箱必须固定设置，统一编号，喷上电气标志和施工单位名称，专业电工姓名。9、配电箱或线路维修时，应挂停电标志牌，停电必须由专业电工负责。10、设备与开关箱间距不大于3M，配电箱间距不大于30M。各级配电箱安装漏电保护器，单机所使用的漏电开关额定漏电动作电流小于30mA，额定漏电动作时间应小于0.1S。11、安装防雷接地装置，必须作重复接地，同一台电气设备接地与防雷接地可使用并联于基础防雷接地线网，所有接地电阻值4。12、保护零线的截面应小于工作零线的截面，同时必须满足机械强
7、度要求，保护零线不得装开关或熔断器。13、与电气设备相连接的保护零线截面不小于2.5m绝缘多股铜线，保护零线的统一标志为绿/黄双色。在任何情况下不准使用绿/黄双色作负荷线。14、所有电气设备不带电的外露导电部分应作保护接零。15、保护零线除必须在总配电箱处做重复接地外，还必须在配电线路中间处和末端处做重复接地。16、总配电箱应装隔离开关和分路隔离开关，总熔断器和分路熔断器。17、每台用电设备应有专用电箱，必须实行“一机、一闸、一漏、一箱制”。严禁用一个开关接到二台以上用电设备（含插座）。18、配电箱、开关箱，导线的进出线设在箱体底部，严禁设在箱体上顶部、侧部、后面或门处。移动式配电的进、出线必
8、须采用橡皮绝缘电缆。19、所有配电箱、开关箱每周检修一次，维修人员必须是专业电工。检查维修必须穿绝缘鞋、手套、使用电工绝缘工具。20、一般场所应选用类工具，并且装有动作电流不大于15mA，漏电动作时间不小于0.1s的漏电保护器。若采用类手持电动设备，必须作保护接零。21、水泵的负荷线必须采用RHS型防水橡皮套电缆，不得承受任何压力。22、在潮湿场所照明电源不得大于24V，在特别潮湿的场所，电源电压不得大于22V。23、使用行灯电源电压不得大于36V，灯体与手柄应坚固。绝缘良好，、灯头无开关，灯泡外部有保护网。四、对施工现场电气工作人员的基本要求：从事安装维修或拆除临时用电工程作业人员必须符合国
9、家标准（GB530685）特种作业人员安全技术考核管理规范中的规定，必须年满十八岁经技术部门考核领取上岗证并在有效期内的方能从事电气作业，并杜绝违章冒险操作，坚持做到“装得安全、拆得彻底、修得及时、用得正确”的要求。五、安全用电技术交底：（1）、维修电气故障时，必须严格安全操作规程作业，必要时应指派相关人员进行现场监护。（2）、定期组织或参加施工现场的电气安全检查活动，发现问题及时解决。（3）、对新安装的电气设备和用电机械厂要一丝不苟地按验收标准进行技术和安全验收。（4）、对使用中的电气设备要按有关技术标准进行定期测定，应做好有关测定记录。（5）、应知照明装置、移动电具、手持式电动工具及临时供
10、电线路安装、运行、维修的安全技术要求。（6）、现场电气专业人员应知本岗位的电气系统的线路走向、设备分布情况、编号、运行方式、操作步骤和熟练掌握处理事故的程序。（7）、要对施工现场的所有电气设备作良好的保护接地连接，接地电阻值经实测不得大于4欧。（8）、供电线路采用三相五线制，动力、照明专用保护接地的导线分色安装，电力系统采用TNS接地保护。（9）、要对施工现场主干线的保护零线在首端、中端、尾端与大地进行再一次的重复接地连接，电阻不得大于10欧。（10）、要对施工现场的所有电气设备和金属外壳作良好的重复接地连接，接地电阻值经实测不得大于4欧。（11）、对接地体的材料要严格控制，可采用圆钢不小于2
11、0，钢管不小于G40，角刚不小于L50*50*5mm，扁钢不小于40*40mm，严禁采用螺纹钢材料做接地体。（12）、架空线路必须架设在专用电杆上，严禁架设在树木，脚手架上，保护零线的截面不小于相线截面的50%。六、总用电量计算：根据本工程施工组织设计，用电设备及用电量如下：编号用设备名称功率(KW或KVA)数量设备容量(KW或KVA)1塔式起重机4062402门式架卷扬机7.515112.53砂浆搅拌机156904钢筋弯曲机54205钢筋切断机64246木工电锯102207砂轮锯1.5698砼振动器2.8616.89预留混凝土输送泵70170P1= 602.39电焊机24614410对焊机1
12、201120P2= 26411办公区照明用电1511512生活区照明用电20120P3= 3513室外照明20120P4= 20P1电动机械（489.8KW）备注：塔式起重机和门式架卷扬机不会同时使用，故按照功率较大的机械计算。P2焊接机械（264.0KW）P3室内照明（35.0KW）P4室外照明（20.0KW）总用电量P为：P=1.1（K1P1/COS+K2P2+K3P3+K4P4）=1.1（0.6489.8/0.7+0.6264+0.835.0+1.020）688.85 KW 根据计算总的视在功率为688.85 KVA, 而甲方提供的电量为630KVA，现场用电从表面上供电量小于实际计算用
13、电量，但实际施工过程中不可能同时使用所有机械设备，大多数情况下只是使用部分，因此，630KVA完全可以满足现场施工用电。七、导线截面选择及电气设备选择：施工现场采用三相五线制（TN-S系统），供电额电压380V/220V，主线路为2路敷设，其中I路为VLV(3*240+2*120)至总配箱I-1XM下设5处2级配电箱（一处备用），依次为I-2XM-1至I-2XM-5；II路为VLV(3*240+2*120)至总配箱II-1XM下设4处2级配电箱，依次为II-2XM-1至II-2XM-4。设照明单独供电I-2XM-5和II-2XM-4，导线截面选择。1、I-2XM-1箱用电设备塔吊1台40KW，
