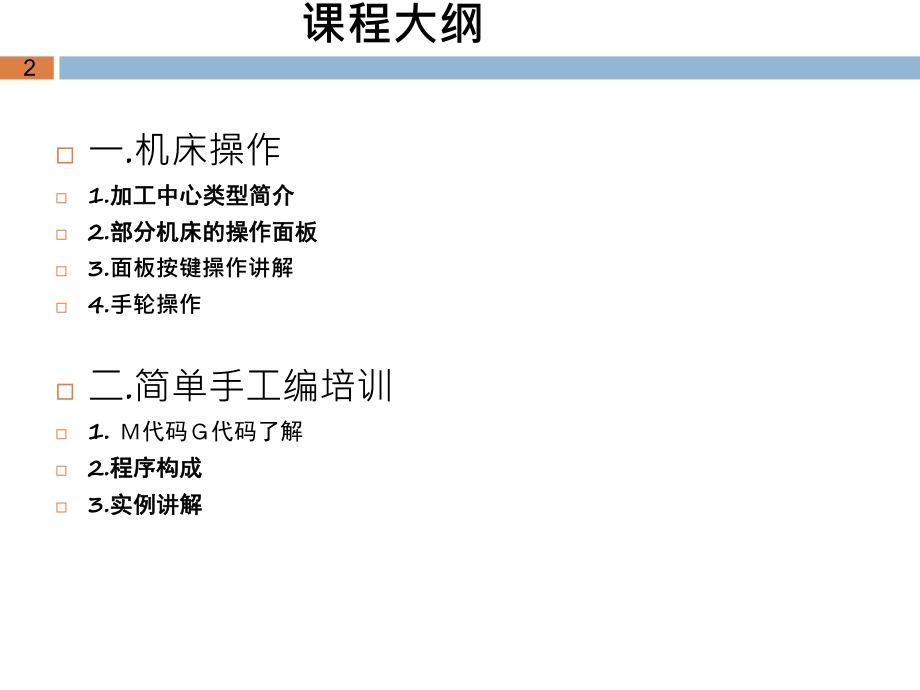

1、1操作及手工编程培训2一.机床操作1.加工中心类型简介加工中心类型简介2.部分机床的操作面板部分机床的操作面板3.面板按键操作讲解4.手轮操作二.简单手工编培训1. 代码代码了解2.程序构成程序构成3.实例讲解实例讲解课程大纲3加工中心（Machine Center）,是由数控铣、数控钻镗类型机床发展而来的，集铣削，钻镗，攻螺纹等功能集一体，并配有规模庞大的刀具库，具有自动换刀功能，是适用于加工复杂工件的高效率、高精度的自动化机床。常用的加工中心一般分四中类型：立式加工中心卧式加工中心复合加工中心龙门加工中心1.1加工中心类型简介4立式加工中心其主轴垂于工作台，特点是装夹工件方便，便于操作、观

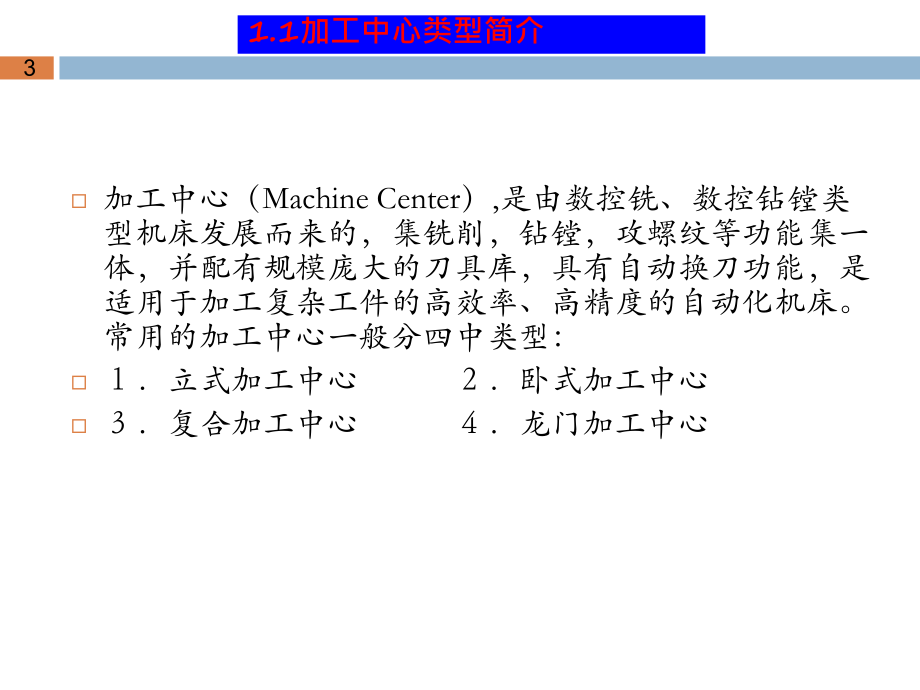

2、察。适宜加工板材类、壳体类等高度方向尺寸相对较小的工件。5立式加工中心6卧式加工中心其主轴是水平设置的，工作的台是具有精确分度的数控回转工作台，可实现工件一次装夹多工位加工，定位精度高，适合箱体类零件类的批量加工，单装夹不方便，观察不方便，且体积大，价格高。7卧式加工中心8复合加工中心是指一台加工中心上有立，卧俩个主轴，或主轴可以度改变角度，即由立式改为卧式，卧式改为立式。主轴自动回转后，在工件一次装夹中可实现顶面和侧面四周个面的加工。复合加工中心主要适用于加工外观复杂，轮廓曲线复杂的小型工件，如叶轮片，螺旋桨及各种复杂磨具。9复合式加工中心10龙门加工中心是指在数控龙门铣床上加装刀具库和换刀
3、机械手，以实现自动换刀功能，达到比数控铣更广泛应用的范围。不同类型的加工中心，配备的数控系统将会有所不同。其加工指令代码及程序格式均有可能存在着差异。本次培训只争对于立式加工中心作为培训内容。111.操作面板介绍部分机床的操作面板立式加工中心的系统由分为很多种，三菱系统，西门子系统，法兰克系统等等，操作面板也是不相同的，下面为各种机床的操作面板。121314三菱系统显示器1516晁群机 三菱M70 M70 系统。17晁群机 三菱M70 M70 系统。18台群机 三菱M70 M70 系统。19台群机 三菱M70 M70 系统。台群机 三菱M70 M70 系统。20利东机新代系统。21利东机新代系
4、统。22操作面板23开关机按钮原点状态显示，报警信息显示刀号显示紧急停止按钮1.面板按键功能讲解24切削进给率（程序中控制）快速进给率（程序中控制）25主轴转速控制模式选择：连机或者连卡运行：同上：自动执行（程序运行）：手动编辑：手轮控制：寸移：快速移动：快速回零（远点复位）26按键功能主轴定位主轴反转主轴停转主轴正传单节执行选择停止程序预演程序跳段轴锁定27手轮移动轴选择1.手轮操作介绍移动倍率移动方向28二.代码代码了解2930丝锥底孔计算方法切削丝锥计算方法：挤压丝锥计算方法：工程直径乘以牙具列如：底孔直径工程直径减去牙具列如：M6M61 1底孔直径6-1=56-1=53132O0001
5、:(O0001:(程序号）G21G21；（公制单位毫米）G0G17G40G49G80G90G0G17G40G49G80G90；（平面格式，可以用可以不用）T10 M06T10 M06；（换刀指令）G0G90G59X Y S3000M3G0G90G59X Y S3000M3；（快速移动到坐标下刀位置，主轴转起）G43 H10 Z20.M8G43 H10 Z20.M8；（建立刀具长度补偿，打开冷却液）G01Z F2000.G01Z F2000.；（轴用切削速度降到指令位置）X Y X Y ；（，轴移动坐标）Y X Y X ；X Y X Y ；Y X Y X ；G0Z50.G0Z50.；（轴抬高毫米
6、）M5M5；（主轴停转）G91G28Z0.M9G91G28Z0.M9；（轴归零，关水）G28 Y0.G28 Y0. ；（轴归零）；（程序结束）二.程序构成33练习题：左图是平面零件图，材料:50.5:50.5* *50.550.5* *5 5请写出左图中的程序。二.实例讲解参考：G21;G21;G0G17G40G49G80G90G0G17G40G49G80G90T1M6T1M6G0G90G54X31.Y32.S3000 M3G0G90G54X31.Y32.S3000 M3G43H1Z30.M8G43H1Z30.M8G01Z-5.2F2000.G01Z-5.2F2000.Y-31.F800.Y-
7、31.F800.X-31.X-31.Y31.Y31.X31.X31.G0Z50.G0Z50.X31.Y32.X31.Y32.S4000 N3S4000 N3G01Z-5.2F2000.G01Z-5.2F2000.Y-31.F500.Y-31.F500.X-31.X-31.Y31.Y31.X31.X31.G0Z50.G0Z50.S3500 M3S3500 M3X-9.Y0.X-9.Y0.G01Z0.2F500.G01Z0.2F500.G03 I9. Z-5. 3 P20. F1200.G03 I9. Z-5. 3 P20. F1200.G03 I9 . F500.G03 I9 . F500.G0Z50.G0Z50.M5M5G91 G28 Z0.M9G91 G28 Z0.M9G28Y0.G28Y0.M30M3034练习题：下图为虎钳夹位平面图，请加工表面飞面，通孔及沉孔。35
