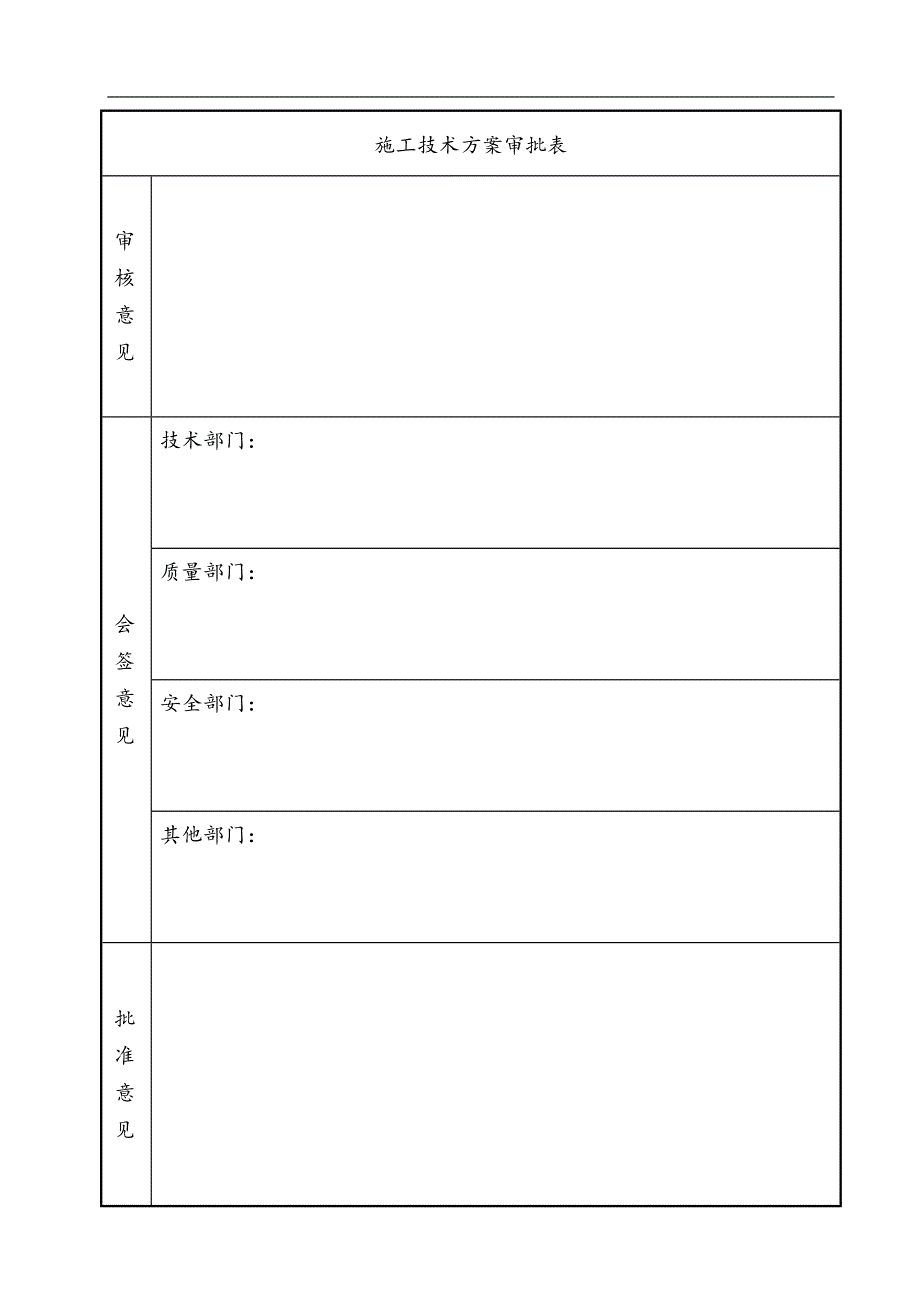

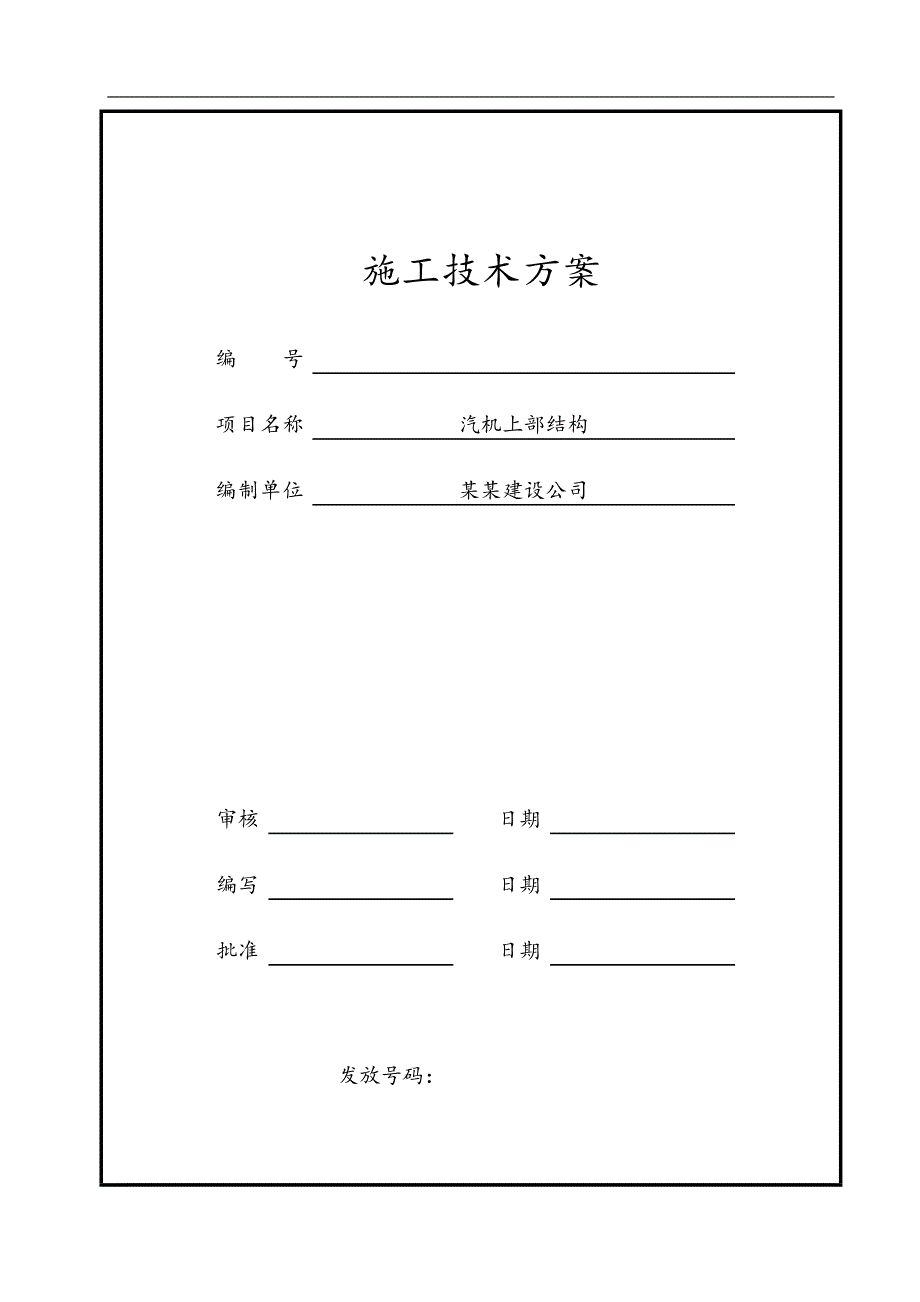

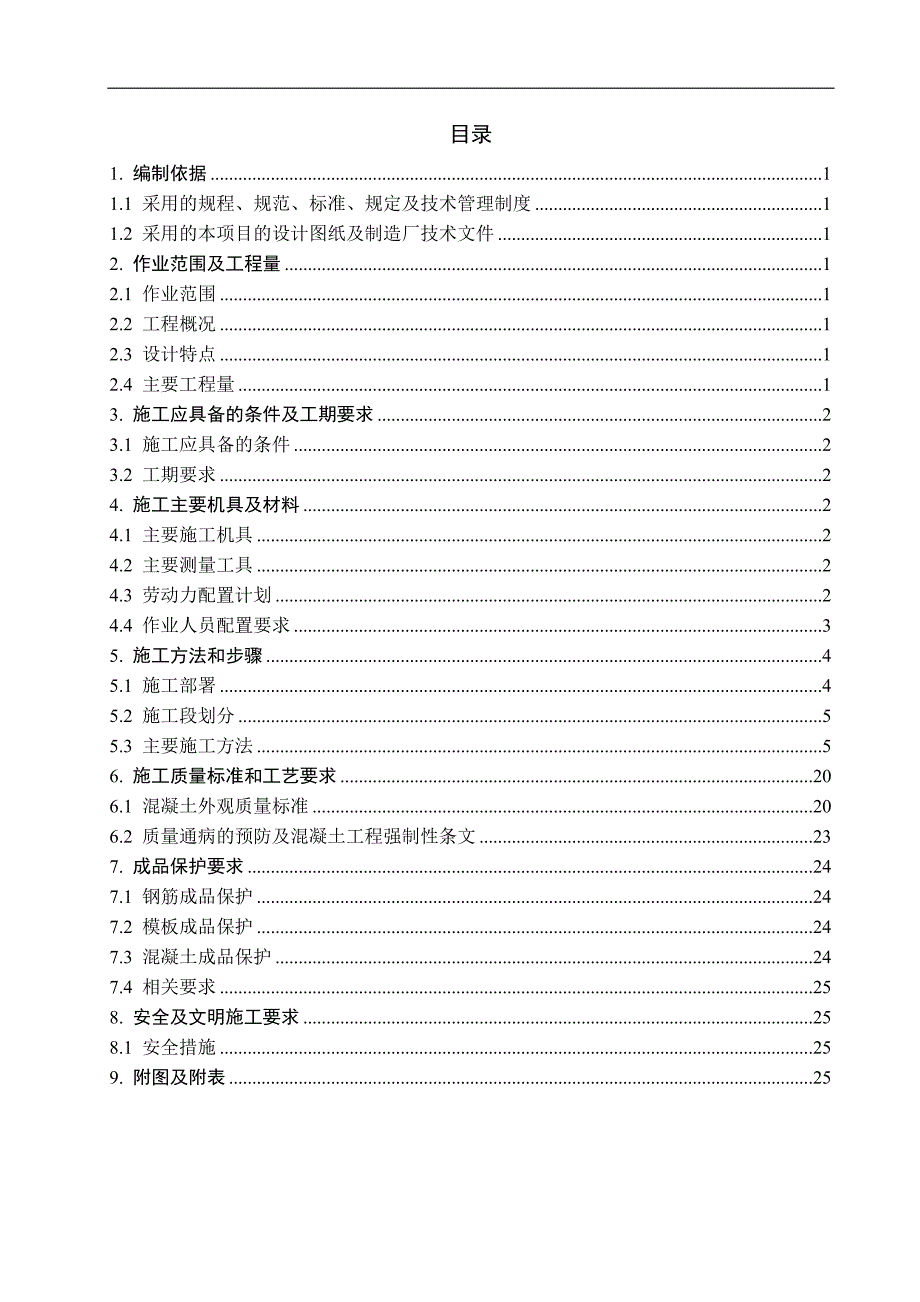

1、 施工技术方案编号项目名称汽机上部结构编制单位某某建设公司审核日期编写日期批准日期发放号码：施工技术方案审批表审核意见会签意见技术部门：质量部门：安全部门：其他部门：批准意见目录1. 编制依据11.1 采用的规程、规范、标准、规定及技术管理制度11.2 采用的本项目的设计图纸及制造厂技术文件12. 作业范围及工程量12.1 作业范围12.2 工程概况12.3 设计特点12.4 主要工程量13. 施工应具备的条件及工期要求23.1 施工应具备的条件23.2 工期要求24. 施工主要机具及材料24.1 主要施工机具24.2 主要测量工具24.3 劳动力配置计划24.4 作业人员配置要求35. 施工
2、方法和步骤45.1 施工部署45.2 施工段划分55.3 主要施工方法56. 施工质量标准和工艺要求206.1 混凝土外观质量标准206.2 质量通病的预防及混凝土工程强制性条文237. 成品保护要求247.1 钢筋成品保护247.2 模板成品保护247.3 混凝土成品保护247.4 相关要求258. 安全及文明施工要求258.1 安全措施259. 附图及附表251. 编制依据1.1 采用的规程、规范、标准、规定及技术管理制度1.1.1 电力建设施工质量验收及评定规程 第一部分：土建工程（DL/T5210.1-2005）1.1.2 混凝土结构工程施工及验收规范（GB50204-2002）1.1
3、.3 钢结构工程施工及验收规范（GB50205-95）1.1.4 钢结构质量检验评定标准（GB50221-95）1.1.5 工程测量规范（GB50026-93）1.1.6 钢筋机械连接通用技术规程（JGJ18）1.1.7 多高层民用建筑钢结构节点构造详图（01SG519）1.1.8 混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）1.1.9 电力建设安全健康与环境管理工作规定国电电源200449号1.1.10 建筑施工高处作业安全技术规程JGJ46881.2 采用的本项目的设计图纸及制造厂技术文件1.2.1 汽轮发电机基座施工图（F0602S-T0220A）1.2.2预埋
4、件图集TD-JZ2000-60022. 作业范围及工程量2.1 作业范围包括汽轮发电机框架柱、基座及各层平台。2.2 工程概况本工程为定洲电厂4#汽轮发电机上部结构工程，上部结构由6.90m和13.70m运转层及组成。其中包括8根框架柱,分别为: 柱截面尺寸18002000mm、 20002200mm。柱顶标高为10.66m。13.70m运转层纵向长36.533m,横向宽12.50m,相对标高0.00m相当于绝对标高66.20m。2.3 设计特点2.3.1 汽机上部结构采用钢筋混凝土框架结构，6.90米楼板为H型刚梁现浇钢筋混凝土板结构。2.3.2 混凝土强度等级： C30；钢筋：HPB235
5、、HRB335；型钢：Q235B，焊条E43XX，Q345B，焊条E50XX。2.3.3 预埋件多且埋设要求精度高。2.4 主要工程量序号材料名称数量备注1C30混凝土1400m32钢筋400t3措施钢筋20t4H型钢30t3. 施工应具备的条件及工期要求3.1 施工应具备的条件3.1.1 主厂房A-B列1/28-36轴范围内已回填至零米，并验收完毕。3.1.2 正式施工图已经业主确认，并已进行技术交底，具备施工条件。3.1.3 施工测量控制网采用主厂房测量控制网，具备使用条件。3.1.4 钢筋加工场、木工加工厂正常运作，能满足施工要求。3.1.5 施工道路通畅，水源、电源供给充足，具备开工条
6、件。3.1.6 施工机具、设备等根据施工组织设计的要求进场，其性能、数量、质量均可满足施工需要。3.1.7 施工人员已进场，并通过安全知识培训考试。3.2 工期要求2008年2月20日2008年5月18日4. 施工主要机具及材料4.1 主要施工机具名称型号单位数量名称型号单位数量塔吊H36B台1电焊机ZX5-400台2钢筋调直机GT414台1电锯M19-SLD-180台5钢筋弯钩机GW40J台2电刨MLQ342-3台1钢筋切断机GQ40-II台2混凝土振捣器台25切割机LGK100-C台24.2 主要测量工具序号名称型号单位数量序号名称型号单位数量1水平仪DZS3-1台13全站仪GTS-602
7、台12经纬仪J2台14钢卷尺50m12.5mm把24.3 劳动力配置计划序号工种人数序号工种人数1混凝土工206起重工42钢筋工307壮工353木工208测量工54电工39机械操作工85焊工610架子工204.4 作业人员配置要求作业人员配置资格职责行政负责人有组织协调能力，有现场管理经验。负责人员组织配备、分工协调工作。总工程师要求熟悉土建结构的施工，有组织才能。要求熟悉土建结构的施工，有组织才能。技术人员要求熟悉结构施工图，有土建结构施工经验，熟悉施工技术及验收规范。1、全面负责该单位工程的技术工作，组织施工图及技术资料的学习，参加图纸会审，编制施工技术措施，主持技术交底；2、编制施工作业
8、指导书，做施工预算；3、深入现场指导施工，及时发现和解决技术问题；4、制定施工方法、工艺；5、负责单位工程一级质量验收，并填写验收单；6、负责施工过程中的一切技术工作，负责一切技术资料的收集。7、技术员的权限：对施工过程中未按施工图纸、未按作业指导书和技术交底进行施工的有权责令其整改；施工质量未达到规范要求的有权责令其返工；对存在重大质量和安全隐患的有权责令停工并及时向上级领导汇报。测量人员熟悉导线测量定位测量的方法，能熟练操作各种测量仪器。负责施工放线和测量资料及成果的整理工作。安全员有五年以上现场工作经验，熟悉电力建设安全工作规程,责任心强,忠于职守，有安全员上岗证，持证上岗1、在上级安全
9、部门的领导下，全面负责安全管理工作；2、执行公司安全管理标准，遵循安全管理规程，作好施工现场的管理工作，对安全第一责任者负责；3、负责施工现场的安全检查，制止违章作业。4、做好安监违章记录，为安全评比提供直接、真实的依据；5、安全员权限：有权停止正在进行的违章作业，有权对参加施工的单位进行评分，以鼓励安全施工，并建议有关领导，对表现突出的单位和个人进行奖励，有权对违章个人进行就地处罚，有权对有隐患的施工方案提出异议，与技术人员商讨解决。质检员有质检工作经验，熟悉火电施工质量检验及评定标准第一篇 土建工程篇。熟悉施工图，经过培训，有质检员上岗证，持证上岗。1、负责施工全过程的质量监督、检查及质保
10、资料的搜集与整理工作；2、有权对不能保证质量的方案提出异议，请求有关领导批准；3、有权对可能造成质量事故的违章操作，及时制止并报告有关领导处理；4、对不合格的工序有权责令其修改，并禁止下道工序的施工，同时报告有关领导；5、有权对质量较好的单位和个人或出现质量事故的单位和个人建议领导和经济挂钩，实行奖罚。试验人员经过培训,有所需试验项目的上岗证,持证上岗。负责施工过程中全部试验项目的试验工作。机械操作工经过劳动局培训合格，持证上岗负责操作泵车及日常维护保养工作电工负责现场照明及维护工作焊工负责焊接钢梁、制作预埋件、对拉螺栓等架子工负责搭设步道和施工用的脚手架司机负责驾驶罐车及车辆的维护与保养工作
11、瓦工熟悉本工种，技术熟练负责混凝土抹面木工负责模板修理、木模制作、支模（包括下预埋件、螺栓盒和孔洞盒子）、拆模工作 钢筋工负责钢筋制作与绑扎工作混凝土工负责浇筑混凝土浇筑工作5. 施工方法和步骤5.1 施工部署5.1.1 汽机上部结构采用塔吊进行垂直运输，塔吊H36B布置在A列外侧，工况选用塔身55m，臂长70m，臂端吊重2.6t。5.1.2 钢筋由专业人员现场加工，混凝土采用某某建设公司搅拌站（75站）生产的混凝土，罐车运输，汽车泵浇筑入模。5.1.3 H型钢梁外委加工制做，加工对接用斜焊缝。5.1.4 模板由现场木工加工厂统一配制。5.2 施工段划分5.2.1 汽机上部结构施工：（自下向上
12、依次进行）-0.1010.66米框架柱基座施工6.90 米层梁、板施工5.3 主要施工方法5.3.1 施工测量（1） 汽机上部结构施工测量严格执行测量规范，依据控制网确定梁柱的位置和标高。（2） 柱模板支好后，使用经纬仪，采用平行线投点法检查柱子的垂直度。（3） 基座模板支好后，用水准仪检查模板的标高及水平情况，确保标高闭合。同时弹出预留孔洞及埋件中心线。（4） 各层的标高控制线，搭设脚手架时应在梁底处用油漆标出。5.3.2 脚手架搭设工程（1） 综述立杆纵横间距600mm，大横杆步距1200mm，隔跨设斜撑。梁底或局部需加密处要进行加密。有裂缝的钢管严禁使用。有脆裂、变形、滑丝的扣件禁止使用
13、。脚手杆、扣件使用大绳和滑轮进行垂直运输。（2） 施工顺序及原则1） 底座安放搭设纵向和横向扫地杆立杆搭设搭设纵向水平杆、横向水平杆搭设连墙件、剪刀撑、横向斜撑等作业层、斜道的栏杆、脚手板和挡脚板的搭设安全网张挂2） 按定位规定依次立起立杆，将立杆与纵横扫地杆连接固定，然后安装纵横向的水平杆，校正立杆垂直之后予以固定，并按此要求继续向上搭接。（3） 脚手架及材料要求汽机上部脚手架搭设选用48*3.5焊接钢管。脚手架搭设所用的新架管、扣件必须有出厂合格证及钢管材质检验报告。对使用的旧架管和旧扣件,在使用前进行挑选，如果钢管表面不光滑,弯曲有裂纹、分层、压痕、划道和硬弯，表面锈蚀严重、螺栓滑丝等均不能使用。1） 因外侧脚手架座落在回填土上（通道处），所以先在立杆底部垫400030050的通板（脚手板），然后搭设立杆。立杆间距1200mm，搭设时根据结构位置标定立杆位置，并沿立杆加设扫地杆。2） 脚手架搭设时，立杆必须垂直于地面，立杆垂直度偏差不大于架高的1400。（4） 脚手架两端转角处以及每隔7根立杆应设剪刀撑，每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的角度不大于45度。剪刀撑接头必须搭接，搭接长度不小于500mm。高度在24000mm以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距
