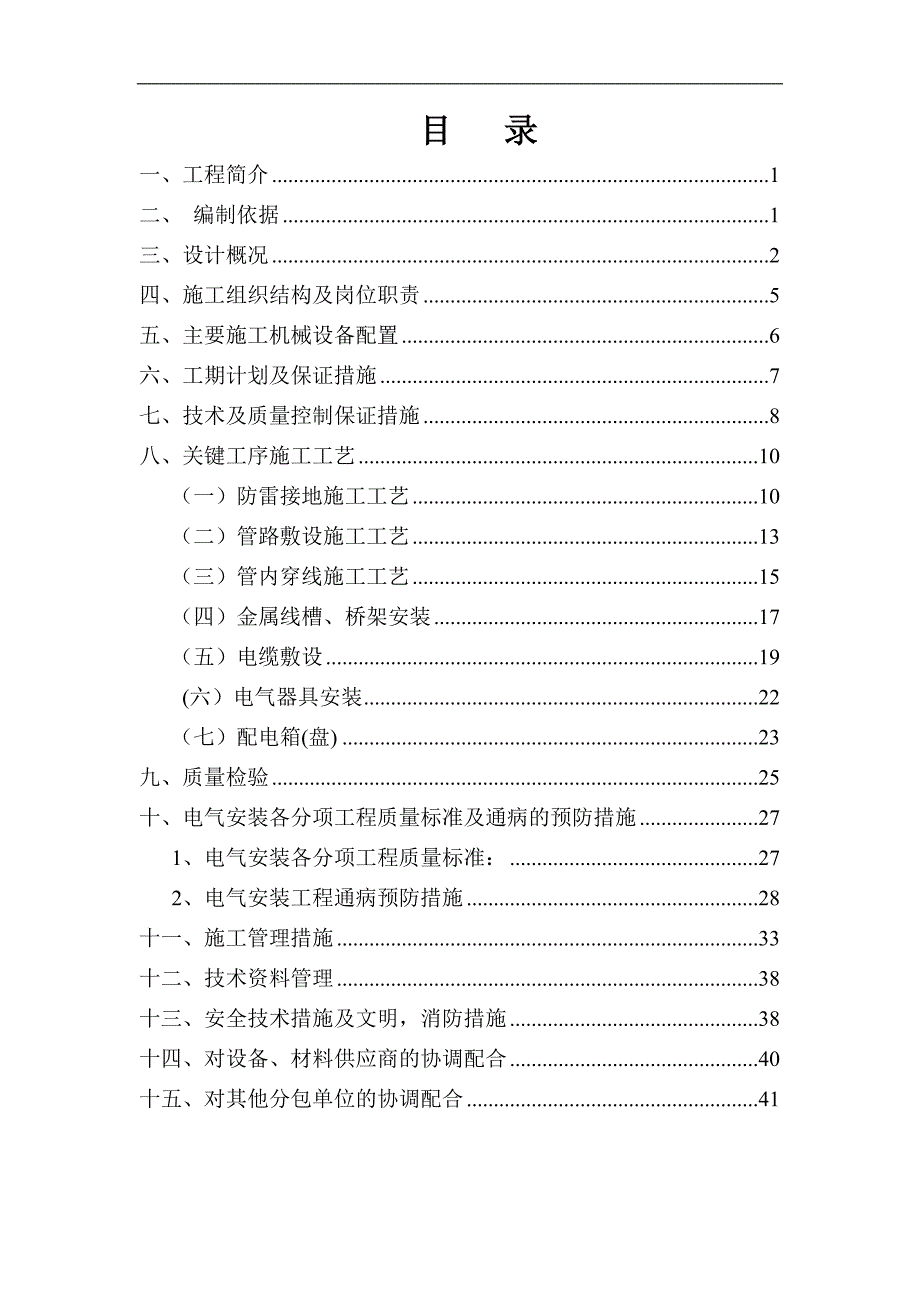

1、目 录一、工程简介1二、 编制依据1三、设计概况2四、施工组织结构及岗位职责5五、主要施工机械设备配置6六、工期计划及保证措施7七、技术及质量控制保证措施8八、关键工序施工工艺10（一）防雷接地施工工艺10（二）管路敷设施工工艺13（三）管内穿线施工工艺15（四）金属线槽、桥架安装17（五）电缆敷设19(六）电气器具安装22（七）配电箱(盘)23九、质量检验25十、电气安装各分项工程质量标准及通病的预防措施271、电气安装各分项工程质量标准：272、电气安装工程通病预防措施28十一、施工管理措施33十二、技术资料管理38十三、安全技术措施及文明，消防措施38十四、对设备、材料供应商的协调配合4

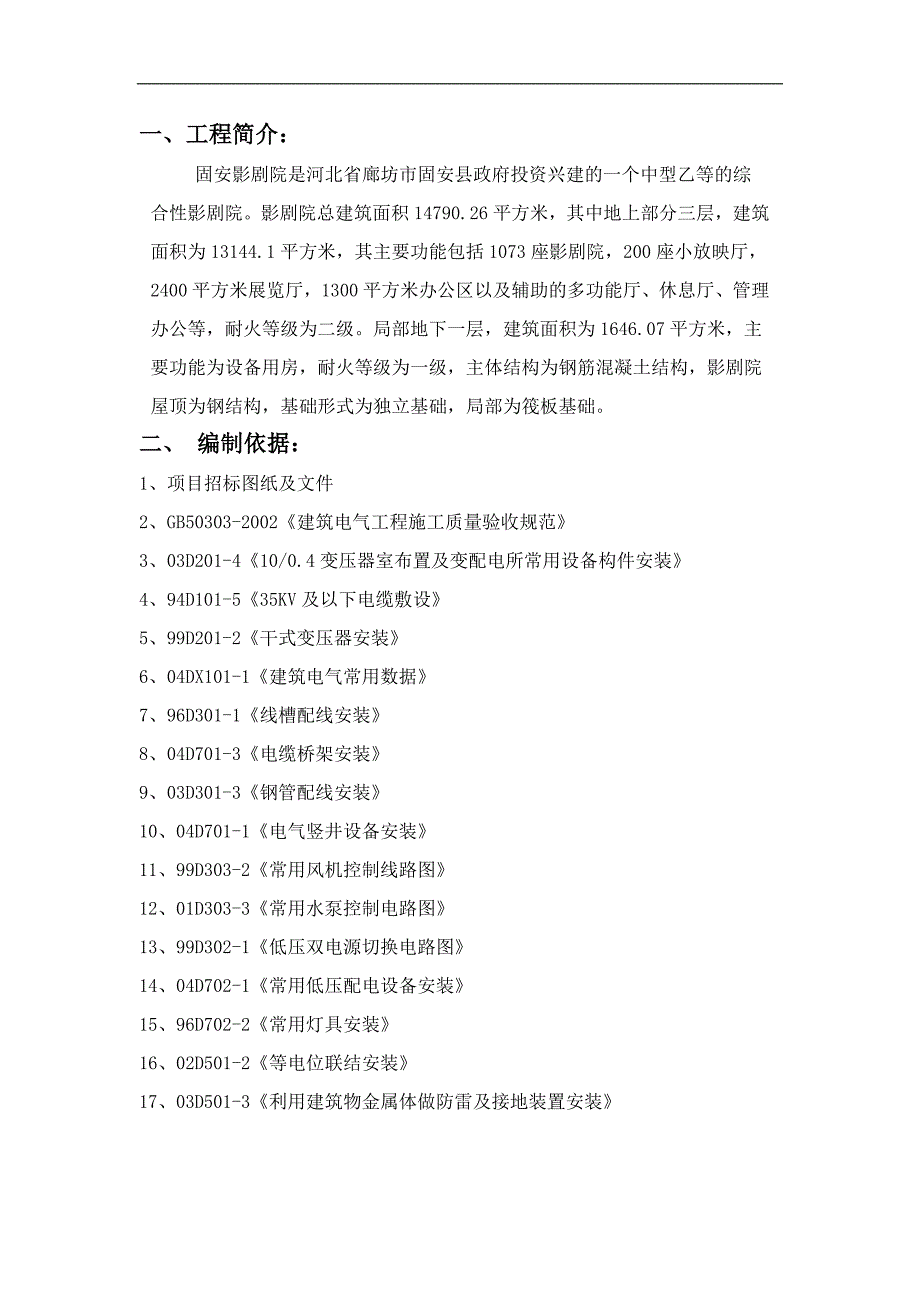

2、0十五、对其他分包单位的协调配合41一、工程简介：固安影剧院是河北省廊坊市固安县政府投资兴建的一个中型乙等的综合性影剧院。影剧院总建筑面积14790.26平方米，其中地上部分三层，建筑面积为13144.1平方米，其主要功能包括1073座影剧院，200座小放映厅，2400平方米展览厅，1300平方米办公区以及辅助的多功能厅、休息厅、管理办公等，耐火等级为二级。局部地下一层，建筑面积为1646.07平方米，主要功能为设备用房，耐火等级为一级，主体结构为钢筋混凝土结构，影剧院屋顶为钢结构，基础形式为独立基础，局部为筏板基础。二、 编制依据：1、项目招标图纸及文件2、GB50303-2002建筑电气工
3、程施工质量验收规范3、03D201-410/0.4变压器室布置及变配电所常用设备构件安装4、94D101-535KV及以下电缆敷设5、99D201-2干式变压器安装6、04DX101-1建筑电气常用数据7、96D301-1线槽配线安装8、04D701-3电缆桥架安装9、03D301-3钢管配线安装10、04D701-1电气竖井设备安装11、99D303-2常用风机控制线路图12、01D303-3常用水泵控制电路图13、99D302-1低压双电源切换电路图14、04D702-1常用低压配电设备安装15、96D702-2常用灯具安装16、02D501-2等电位联结安装17、03D501-3利用建筑

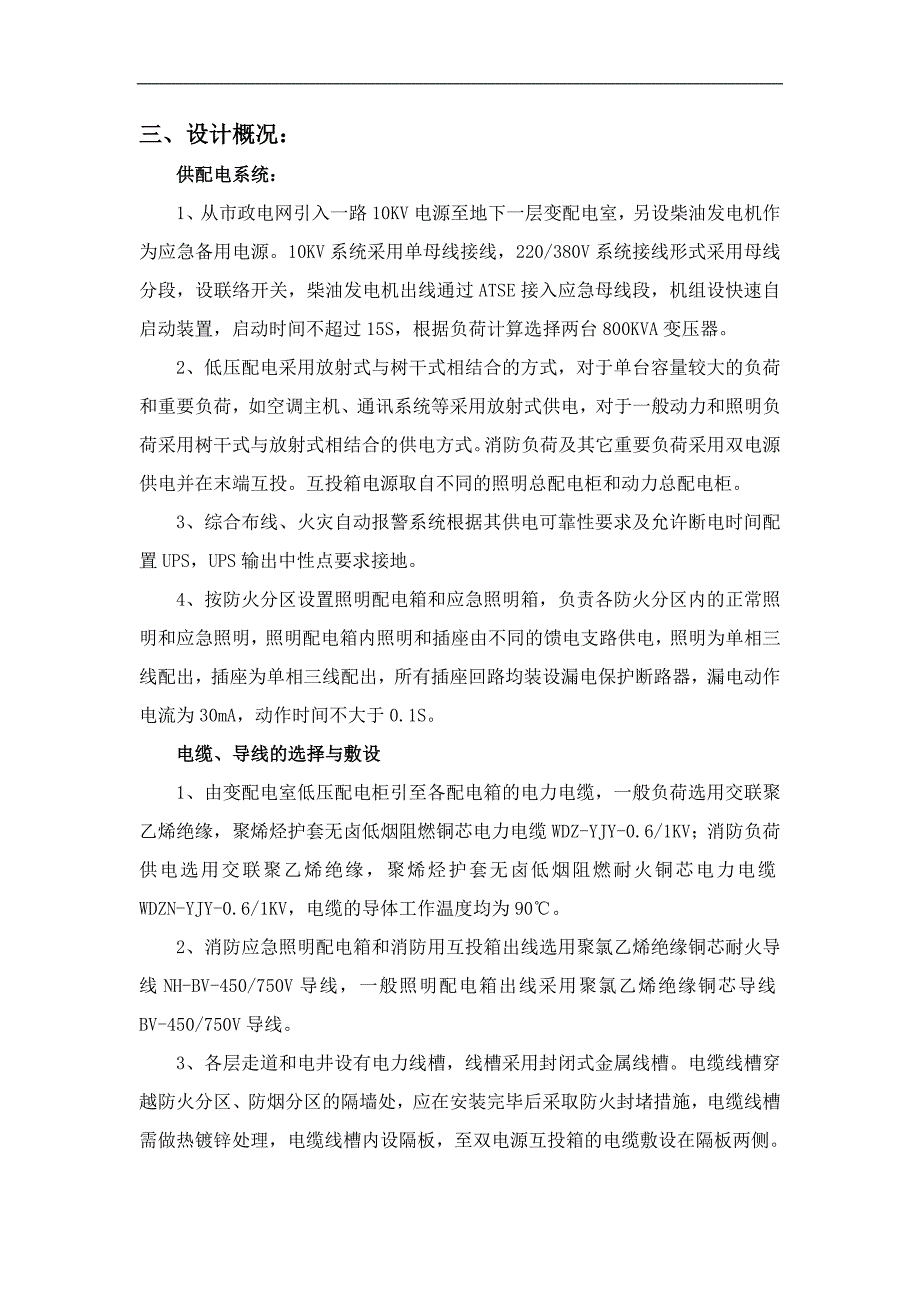

4、物金属体做防雷及接地装置安装三、设计概况：供配电系统：1、从市政电网引入一路10KV电源至地下一层变配电室，另设柴油发电机作为应急备用电源。10KV系统采用单母线接线，220/380V系统接线形式采用母线分段，设联络开关，柴油发电机出线通过ATSE接入应急母线段，机组设快速自启动装置，启动时间不超过15S，根据负荷计算选择两台800KVA变压器。2、低压配电采用放射式与树干式相结合的方式，对于单台容量较大的负荷和重要负荷，如空调主机、通讯系统等采用放射式供电，对于一般动力和照明负荷采用树干式与放射式相结合的供电方式。消防负荷及其它重要负荷采用双电源供电并在末端互投。互投箱电源取自不同的照明总配
5、电柜和动力总配电柜。3、综合布线、火灾自动报警系统根据其供电可靠性要求及允许断电时间配置UPS，UPS输出中性点要求接地。4、按防火分区设置照明配电箱和应急照明箱，负责各防火分区内的正常照明和应急照明，照明配电箱内照明和插座由不同的馈电支路供电，照明为单相三线配出，插座为单相三线配出，所有插座回路均装设漏电保护断路器，漏电动作电流为30mA，动作时间不大于0.1S。电缆、导线的选择与敷设1、由变配电室低压配电柜引至各配电箱的电力电缆，一般负荷选用交联聚乙烯绝缘，聚烯烃护套无卤低烟阻燃铜芯电力电缆WDZ-YJY-0.6/1KV；消防负荷供电选用交联聚乙烯绝缘，聚烯烃护套无卤低烟阻燃耐火铜芯电力电
6、缆WDZN-YJY-0.6/1KV，电缆的导体工作温度均为90。2、消防应急照明配电箱和消防用互投箱出线选用聚氯乙烯绝缘铜芯耐火导线NH-BV-450/750V导线，一般照明配电箱出线采用聚氯乙烯绝缘铜芯导线BV-450/750V导线。3、各层走道和电井设有电力线槽，线槽采用封闭式金属线槽。电缆线槽穿越防火分区、防烟分区的隔墙处，应在安装完毕后采取防火封堵措施，电缆线槽需做热镀锌处理，电缆线槽内设隔板，至双电源互投箱的电缆敷设在隔板两侧。4、电线在现浇楼板，建筑面层及墙内穿管暗敷时，采用焊接钢管，如需明敷或吊顶内敷设时应做防锈处理；消防有关的管线敷设时，外涂防火涂料，暗敷是采用焊接钢管敷设在不
7、燃烧体的结构层内，保护层厚度不小于30。照明1、光源和灯具：一般采用三基色荧光灯和紧凑型荧光灯，主要为T8型36W直管荧光灯，光通量在3000lm以上，局部为T8型18W直管荧光灯，光通量在1100lm以上，灯具的COS不小于0.9，配A2级低损耗电子整流器；卫生间和走道采用扁圆吸顶灯，淋浴间等潮湿环境内采用防水防尘灯，室外灯具防护等级IP65。开敞式灯具效率不低于75%，格栅式灯具效率不小于60%，透明保护罩灯具效率不低于65%。磨砂、棱镜保护罩灯具效率不低于65%，应急和疏散指示照明灯具需用防火材料制成的保护罩。2、照度：办公室设计照度300lx，休息室设计照度150lx；观众厅设计照度2
8、00lx；配电室和弱电间设计照度200lx；临时展厅设计照度200lx；展厅设计照度300lx；化妆间设计照度500lx；门厅和总服务台设计照度300lx；走廊设计照度100 lx。3、应急照明：公共场所应急照明采用专用双电源互投箱供电末端互投，公共场所安全出口指示灯，疏散诱导灯选用自带应急电源型，其持续供电时间不小于30分钟，出口及疏散指示灯均设为长明灯，应急照明平时作为正常照明的一部分使用，火灾时由消防信号强制点亮。防雷接地及电气安全1、本建筑属于第二类防雷建筑物，设防直击雷和雷击电磁脉冲保护。2、本建筑基础主要为独立基础，利用基础钢筋作接地体，利用基础梁主筋连接各基础钢筋网。3、将结构柱
9、两根主筋（不小于16）上下贯通连接作为引下线。4、屋面女儿墙以10热镀锌圆钢作避雷带，与防雷主筋伸出屋面的12热镀锌圆钢焊接，利用屋面梁主筋连接避雷带形成不大于1010m或128m的避雷网格，屋面上所有金属物体均与避雷网可靠焊接。5、在变配电所设总等电位连接箱，其它技术机房、各层强弱电竖井距地300处等均预埋接地板1001006热镀锌钢板，与柱子防雷主筋相连，金属线槽至少两点以上与接地装置联通。6、为防雷击电磁脉冲引起的过电流和过电压，应装设电涌保护器。（1）向重要设备供电的末端配电箱的母线和各相和N线上，装设SPD。（2）由室外引入建筑物的电力线路、信号线路、控制线路等在其入口处的配电箱、控
10、制箱、前段箱等的引入处应装设SPD，并就近与进出建筑物的各种金属管道等进行总等电位连接。7、低压配电系统接地形式为TN-S系统，系统的工作接地、保护接地、防雷接地以及弱电系统的工作接地等采用共用接地装置，其工频接地电阻不大于1，低压配电系统中性线与PE线在接地点后要严格分开，凡正常不带电的设备金属外壳均应可靠接地。8、为防雷电波侵入，对电缆进出线，应在进出端将电缆的金属外皮、钢管等与电气设备接地相连。四、施工组织结构及岗位职责各阶段组织工作列表如下：序号施工阶段工作内容1前期准备熟悉图纸，编制单项施工技术交底预埋管材的选型和采购、进货编制、复核预留洞、预留套管的施工图纸绘制施工详图、机电综合图
11、纸施工队伍的选择和组织进场细化总控计划，编制阶段计划、月计划、周计划以及日计划组织施工机具、机械的进场及检修临时用电的设计和敷设，搭设临时设施2结构配合地下室结构施工阶段，进行电气管线预埋、预留、防雷接地的作业，进入地上结构时，施工队伍适当提前插入，配合土建开始电气管线预埋施工提前完成设备材料的选型、审批和订货及深化设计3安装调试大面积开展机电工作，并配合装修完成各部位的施工。如桥架安装，配管，穿电缆，穿电线，设备安装，小电器安装，灯具安装等。变配电室、机房施工电气各系统的调试提前组织并协调部分系统如室外工程、消防系统的验收4收尾验收大面积的收尾和调试竣工清理准备报竣工资料劳动力实行专业化组织
12、，按不同工种，不同施工部位来划分作业班组，使各专业班组从事性质相同的工作，提高操作的熟练程度和劳动生产率，以确保工程施工质量和施工进度。由于本工程面积较大，质量标准要求高,需根据工程各阶段施工重点，及时调配相应专业劳动力，实行动态管理。根据流水段的划分、施工工期的要求，以及工料投入综合分析，施工劳动力安排详见机电配套计划。五、主要施工机械设备配置根据施工方案、施工进度，按照施工机械的类型、数量、进场时间等，编制建筑安装机具的需要量计划，确定施工机具供应办法和储运方式安排，需用储存面积和构筑物。具体施工机具需求计划详见机电配套计划。施工机具使用计划序号机具名称规格单位数量1电动套丝机台22电动液
13、压煨弯机台13液压开孔机台24手电钻6-12台55电锤8-25台56绝缘摇表、万用表台各17交直流电焊机台38电缆压接钳台29接地摇表台110手动套丝机、压力钳及案子台各411手动弯管器台512砂轮切割机台213台钻台114游标卡尺、水平仪及木榔头等套115手动工具套若干16气焊设备套1六、工期计划及保证措施总则：本工程必须采用均衡、节拍、立体交叉作业。机电工程应打破常规，与结构、装修、市政工程密切配合插入，保证工程按期完成。为保证总控计划如期完成，本工程采用以下计划体系：1、由总控计划编制相应施工计划。根据总控计划制订阶段计划和月计划，由阶段计划和月计划制订周计划，再由周计划制订日计划，层层
14、落实总控计划。2、由各类计划保证总控计划实现。形成以日计划保证周计划，周计划保证月计划，月计划保证阶段计划，阶段计划保证总控计划的计划保证体系。3、计划实施过程中进行动态消项管理，检查和发现计划中的偏差，并及时进行调整和纠正，避免影响月计划、阶段计划，进而影响总控计划。4、切实落实机电配套计划的实施，保证施工计划的进展和实现。5、及时与土建等专业进行计划协调，避免工序、技术、作业面等矛盾而影响计划的实施。6、对计划进行严格管理，建立相应奖惩制度，切实保证计划的实施效果,劳动力计划见下表:七、技术及质量控制保证措施（一）专项技术及质量控制保证措2、质量控制点及控制措施分项工程质量控制点质量控制措施 施工准备材料计划材料送审施工方案认真编制 结构预埋位置标高正确线管保护层漏埋、错埋管路弯扁度确保按基准标高线施工避免预埋的管路三层交叉认真查阅图纸逐个检查孔洞留设漏留、错留编制孔洞留洞图和留洞 桥架安装位置、标高正确与水管、风管间距正确支架排列正确绘制综合图解决 线槽安装
