某福利院基坑开挖与支护施工方案.doc

上传人:p** 文档编号:949369 上传时间:2024-05-16 格式:DOC 页数:66 大小:354.30KB
下载 相关 举报
某福利院基坑开挖与支护施工方案.doc_第1页
第1页 / 共66页
某福利院基坑开挖与支护施工方案.doc_第2页
第2页 / 共66页
某福利院基坑开挖与支护施工方案.doc_第3页
第3页 / 共66页
某福利院基坑开挖与支护施工方案.doc_第4页
第4页 / 共66页
某福利院基坑开挖与支护施工方案.doc_第5页
第5页 / 共66页
某福利院基坑开挖与支护施工方案.doc_第6页
第6页 / 共66页
某福利院基坑开挖与支护施工方案.doc_第7页
第7页 / 共66页
某福利院基坑开挖与支护施工方案.doc_第8页
第8页 / 共66页
某福利院基坑开挖与支护施工方案.doc_第9页
第9页 / 共66页
某福利院基坑开挖与支护施工方案.doc_第10页
第10页 / 共66页
亲,该文档总共66页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《某福利院基坑开挖与支护施工方案.doc》由会员分享,可在线阅读,更多相关《某福利院基坑开挖与支护施工方案.doc(66页珍藏版)》请在第壹文秘上搜索。

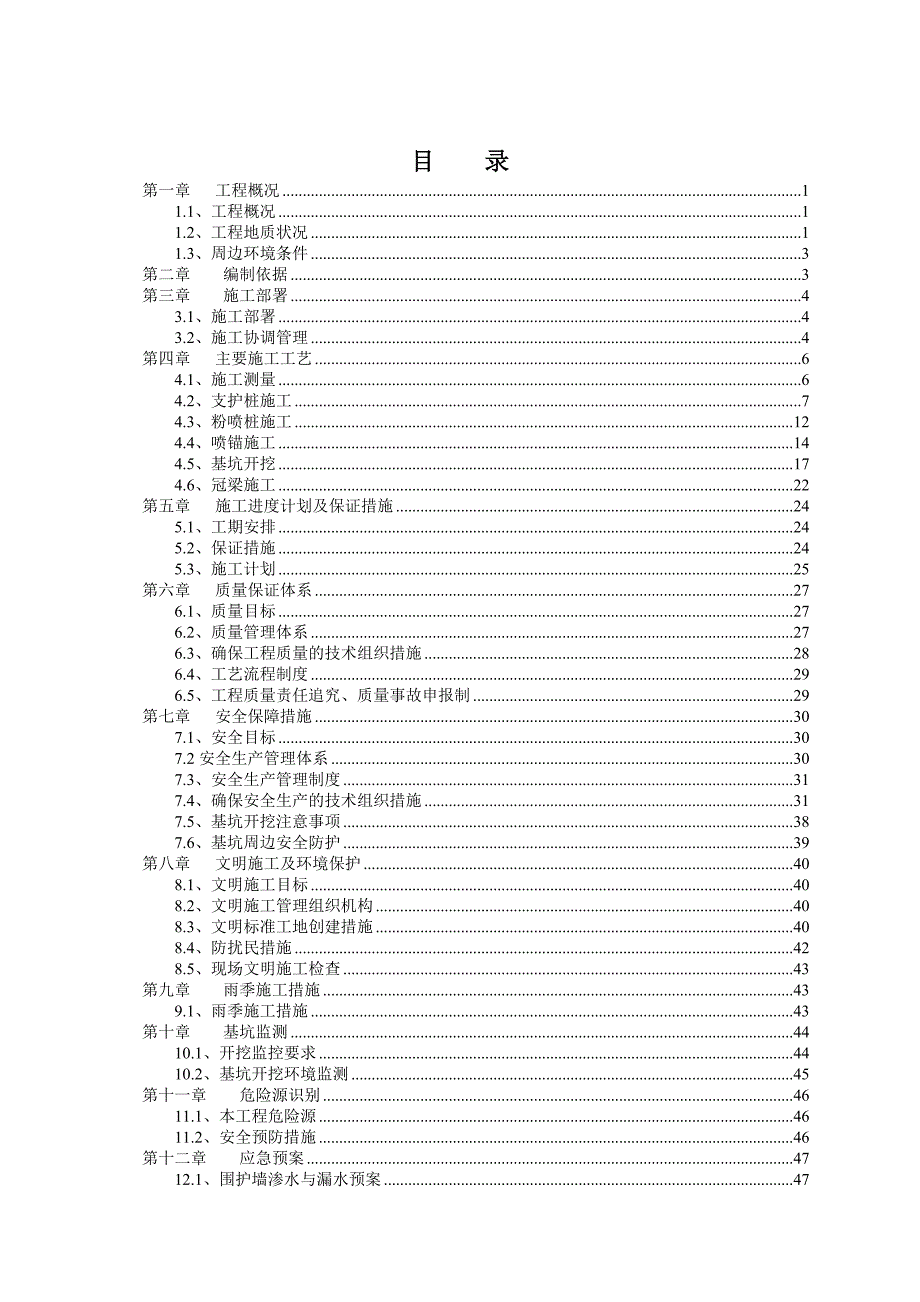

1、某某市某某区社会福利院深基坑支护及土方开挖工程专项施工方案编 写 人: 审 核 人: 批 准 人: 某某市某某市政建设集团公司目 录第一章 工程概况11.1、工程概况11.2、工程地质状况11.3、周边环境条件3第二章 编制依据3第三章 施工部署43.1、施工部署43.2、施工协调管理4第四章 主要施工工艺64.1、施工测量64.2、支护桩施工74.3、粉喷桩施工124.4、喷锚施工144.5、基坑开挖174.6、冠梁施工22第五章 施工进度计划及保证措施245.1、工期安排245.2、保证措施245.3、施工计划25第六章 质量保证体系276.1、质量目标276.2、质量管理体系276.3、

2、确保工程质量的技术组织措施286.4、工艺流程制度296.5、工程质量责任追究、质量事故申报制29第七章 安全保障措施307.1、安全目标307.2安全生产管理体系307.3、安全生产管理制度317.4、确保安全生产的技术组织措施317.5、基坑开挖注意事项387.6、基坑周边安全防护39第八章 文明施工及环境保护408.1、文明施工目标408.2、文明施工管理组织机构408.3、文明标准工地创建措施408.4、防扰民措施428.5、现场文明施工检查43第九章 雨季施工措施439.1、雨季施工措施43第十章 基坑监测4410.1、开挖监控要求4410.2、基坑开挖环境监测45第十一章 危险源识

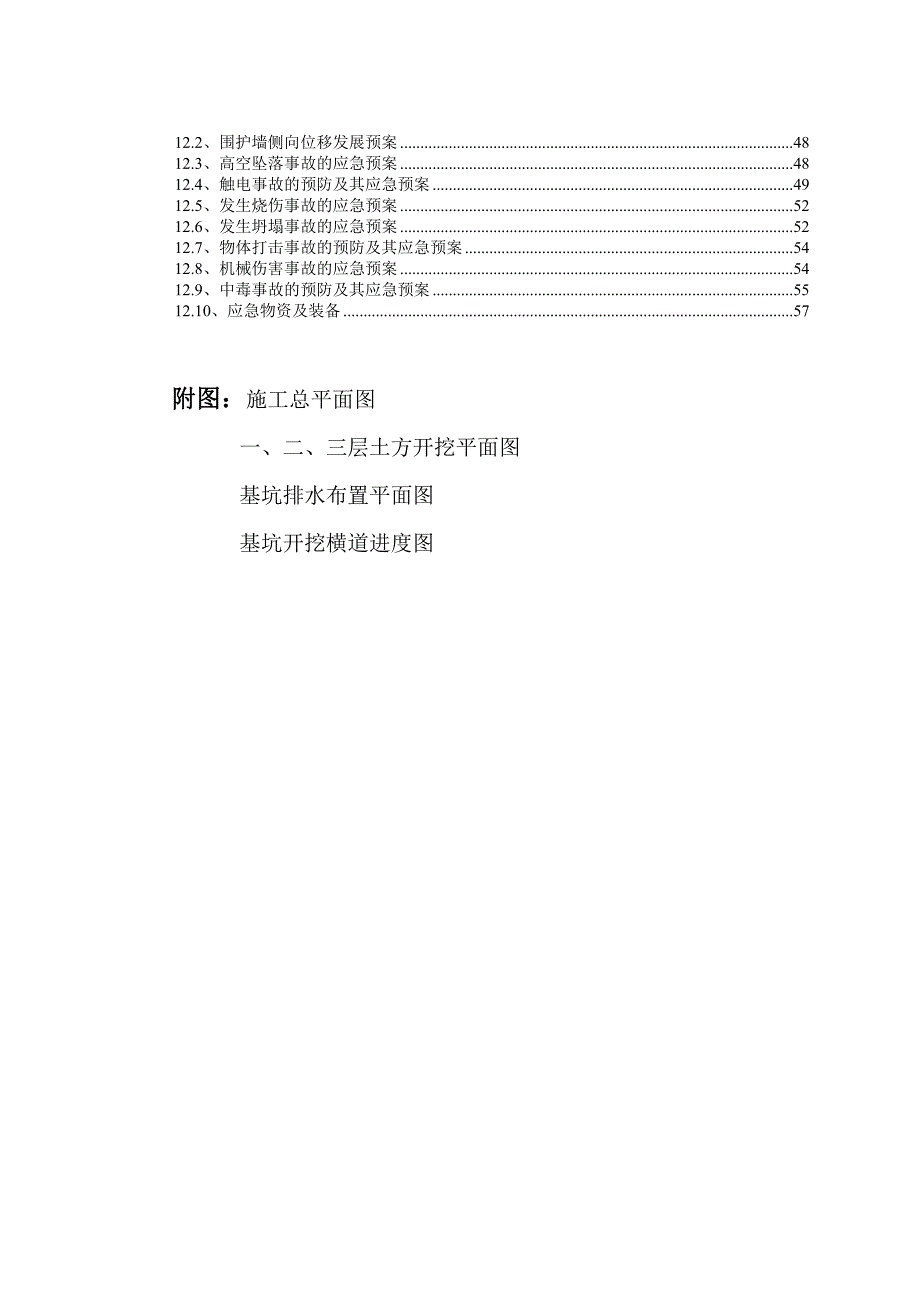

3、别4611.1、本工程危险源4611.2、安全预防措施46第十二章 应急预案4712.1、围护墙渗水与漏水预案4712.2、围护墙侧向位移发展预案4812.3、高空坠落事故的应急预案4812.4、触电事故的预防及其应急预案4912.5、发生烧伤事故的应急预案5212.6、发生坍塌事故的应急预案5212.7、物体打击事故的预防及其应急预案5412.8、机械伤害事故的应急预案5412.9、中毒事故的预防及其应急预案5512.10、应急物资及装备57附图:施工总平面图一、二、三层土方开挖平面图基坑排水布置平面图基坑开挖横道进度图第一章 工程概况1.1、工程概况某某市某某区社会福利院工程位于某某区江堤

4、乡红卫村。本工程包括地上和地下两部分,地上由一栋25层的综合休养主楼、一栋20层的综合休养副楼、三栋5层的独立休养楼和一栋4层的休养配套食堂楼组成,总建筑面积约58000m2(不含地下室);地下为一层地下室建筑面积约12000m2。场地土类型为中软-中硬土,场地整平标高22.00m;地貌上属长江三级阶地。基坑开挖面积约1.35万m2,开挖深度约6.47.5m,基坑安全等级为二级。通过地勘报告得知,场内地下水较少,仅为上层滞水,不需考虑井点降水。基坑根据开挖深度、地质条件、环境条件的特点采用悬臂桩的支护方案。支护桩使用钻孔灌注桩,共计449根,砼强度C30,桩直径600-800mm,间距1100

5、-1200mm,桩顶设置通长冠梁。DE段设置双排粉喷桩止水帷幕,EA段设置单排粉喷桩止淤。桩径500 mm,咬合100 mm,桩长8m。拟开挖基坑东西向长约90m,南北向约170m,基坑开挖面积约13000m2,基坑周长约490m。基坑设计计算开挖深度取边基础垫层高,为6.4m7.8m。根据场地地质条件、开挖深度和周边环境条件的不同将基坑共划分5个断面:GA段开挖深度7.5m;其余区段开挖深度6.4m。1.2、工程地质状况1、区域地质构造简况场区地基土为第四系全新统(Q4)一般黏性土、老黏性土、砂性土;其下伏基岩为第三系泥岩。区域地质、物探资料表明,场地及其附近未发现明显的断层及活动性断裂。2

6、、地基岩土结构特征场地土自上而下由杂填土、第四系全新统(Q4)一般黏性土、老黏性土、砂性土及第三系泥岩组成。据钻孔资料,结合静力触探PsH曲线特性,按土体时代、成因类型、性质及强度,可将场地土分为4层13亚层。表2 各层土工程地质特征表地层编号及岩土名称年代成因层顶埋深(m)层厚(m)颜色状态压缩性分布及地层包含物特征(1-1)素填土Qml00.22.1褐黄、灰黑色松散以黏性土为主,局部表面铺有砖渣、碎石、碎砖等。土质不均匀,堆积年代近3年,欠固结,结构松散,局部地段为水塘,有淤泥,该层全场分布。(1-2)淤泥质粉质黏土Ql00.70.92.8灰黑色流塑-软塑高主要以黏性土为主,为塘泥的,含腐

7、植物和贝壳,有异味,局部地段分布。(2-1)粉质黏土Q4al0.21.80.63.4褐黄色可塑为主高以黏土为主,含氧化物。该层局部分布。(2-2)黏 土Q4al0.54.20.83.2褐黄色可塑高以黏土为主,含铁、锰质结核及其氧化物。该层局部地段分布。(3-1)黏 土Q3al+pl0.27.410.319.7褐黄色硬塑中偏低以黏土为主,含铁、锰氧化物,局部地段夹有灰白色高岭土及孤石,该层全场分布。(3-1a)粉质黏土Q3al+pl0.611.20.64.8褐黄可塑为主中该层为(3-1)层软卧夹层,局部分布。(3-2)粉质黏 土Q3al+pl12.422.90.712.4灰褐色可塑为主中含铁、锰

8、质结核及其氧化物。该层局部地段分布。(3-3)粉细纱夹圆砾Q3al+pl21.925.30.66杂色、浅黄灰色稍-中密中以粉细纱为主混夹中粗砂、砾石,少许砾卵石,其中粗砂、砾卵石含量约1015%,圆砾粒径一般为0.5-2.0cm左右,少许砾卵石为1-2cm,具有一定磨圆度,该层局部地段分布。地层编号及岩土名称年代成因层顶埋深(m)层厚(m)颜色状态压缩性分布及地层包含物特征(3-4)粉质黏土Q3al+pl18.128.61.815.6黄褐色硬塑中以黏土为主,含铁、锰氧化物,该层全场分布。(3-4a)粉质黏土Q3al+pl2532.71.21.7黄褐色可塑中该层为(3-4)层软卧夹层,局部分布。

9、(3-5)碎石土Q3al+pl30.233.72.45.2黄褐色中密以砾石为主,次棱角状,粒径2-80mm,含量约占30-40%,以黏性土充填,局部分布。(4-1)强风化含粉砂泥岩D30.540.30.911.9紫红色强风化低组织结构大部分以被风化成土状,少许块状母岩碎块。干钻易进尺,手捏易散。(4-2)中风化含粉砂泥岩D32.948最大揭露厚度12m紫红色中风化岩石具泥质结构,块状构造,呈柱状,裂隙、节理发育,干钻不易进尺,锤击易散岩芯采区率为75-85%,岩体较完整,为极软岩,基本质量等级为级。注:(3-5)层定名以现场为主,因碎石含量较多,无法取原样。1.3、周边环境条件1、地下室西面原

10、为两个藕塘和一个湖。现在均已进行回填,其中藕塘已经完全回填。湖位于西南角,西南角红线外10m范围内区域已进行回填。2、地下室南面有一个连通港,港口距离地下室轴线约30m。3、地下室所在范围内均没有管道设施。4、西北侧为鱼跃村还建房施工场地,东北侧为御水华城施工地块,西南侧为规划二环线用地,东南侧为规划连通港步行街;场地较小,周边无可借用之地。第二章 编制依据1、某某区社会福利院基坑支护工程施工图;2、施工组织设计;3、本工程地勘报告;4、国家和地方有关法律、法规和规定;5、国家和行业有关标准、规范、规程等;6、危险性较大的分部分项工程安全管理办法;7、建筑桩基技术规范(JGJ94-94);8、

11、建筑地基基础技术规范(DB42/242-2003);9、建筑地基与基础施工验收规范(GB50202-2002);10、混凝土结构工程施工质量验收规范(GB50204-2002);11、建筑工程施工质量验收统一标准(GB50300-2001);12、建设工程文件归档整理规范(GB/T50328-2002);13、施工现场临时用电安全技术规范(JGJ46-2005);14、建筑施工现场临时用电管理制度15、建筑施工手册第四版第六章16、某某市某某区福利院总平面布置图等设计资料17、湖北省深基坑工程技术规定DB42/159-2004;18、建筑基坑支护技术规程JGJ120/99;19、建筑地基基础技

12、术规范DB42/242-2003;20、某某市深基坑工程设计文件编制规定WBJ-1-2001;21、基坑周边环境情况。第三章 施工部署3.1、施工部署1、该工程施工组织以支护桩、冠梁、止水帷幕、挂网喷射混凝土和土方挖运为主。2、整个工程分支护桩、冠梁施工、粉喷桩施工、土方挖运和辅助施工,通过平衡协调及调度,紧密地组织成一体。3、整体施工以支护桩、冠梁、挂网喷射混凝土和土方挖运为主体,其余工艺可交叉作业。一切施工管理到人、材、物首先满足,确保主工艺施工进度计划的实施。3.2、施工协调管理1、与设计单位的协调(1)进一步了解设计意图及工程要求,根据设计意图提出具体施工实施方案。(2)会同业主、监理

13、根据现场实际对设计提出建议,完善设计内容和设备选型。(3)协调施工中需与设计人员协商解决的问题,解决不可预测因素引起的其它问题。2、与监理公司及业主的协调(1)在施工过程中,严格按照经业主及监理公司批准的施工组织方案进行对施工进度和施工质量的管理,在施工自检上,接受监理工程师的检查。(2)贯彻施工单位已建立的质量控制,检查管理制度,并以此对各施工工序严格控制,确保工程质量。(3)所有进入施工现场使用的成品、半成品、设备、材料、均主动向业主及监理工程师提交合格证及质保书,并按有关法规、规范及标准要求对使用材料送检。3、与监测单位的协调(1)会同业主及监理公司对监测方案提出合理建议。(2)及时掌握监测成果,采用信息法施工,针对监测成果及时会同监理及业主分析,及时指导下步施工。组织管理体系图项目经理:奚雷 材料员:程斌预算员:余娟施工员:纪成成施工员:张光质检员:周昌文安全员:胡俊雄资料员:田光志项目经理部主要人员组成职 务姓 名职 称主 要 职 责项目经理奚雷工程师全面负责整个工程工作安全员胡俊雄助工负责安全文明施工预算员余娟助工负责生产成本预算施工员纪成成助工负责施工现场管理、现场测量施工员张光助工负责施工
