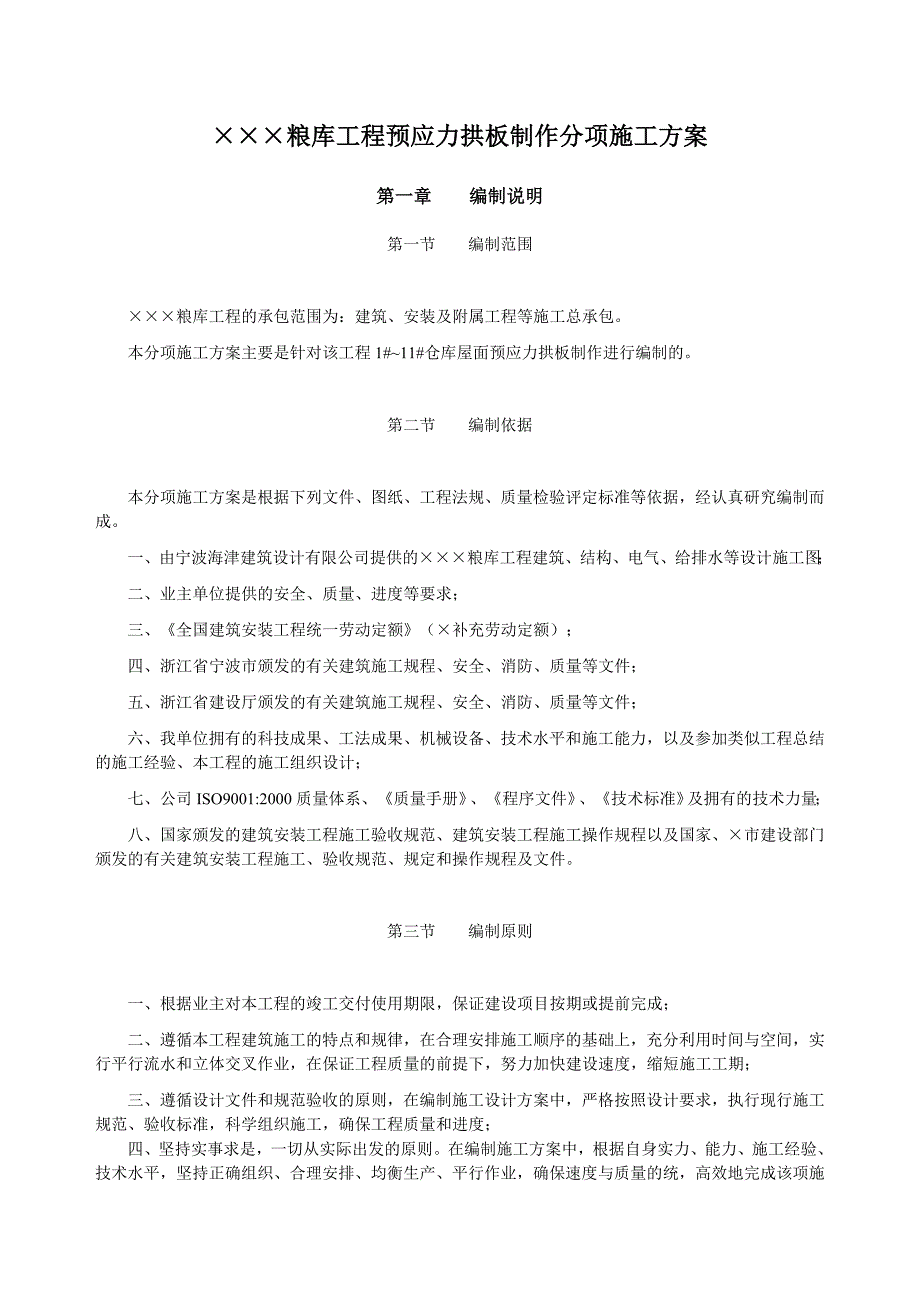

1、粮库工程预应力拱板制作分项施工方案第一章 编制说明第一节 编制范围粮库工程的承包范围为：建筑、安装及附属工程等施工总承包。本分项施工方案主要是针对该工程1#11#仓库屋面预应力拱板制作进行编制的。第二节 编制依据本分项施工方案是根据下列文件、图纸、工程法规、质量检验评定标准等依据，经认真研究编制而成。一、由宁波海津建筑设计有限公司提供的粮库工程建筑、结构、电气、给排水等设计施工图；二、业主单位提供的安全、质量、进度等要求；三、全国建筑安装工程统一劳动定额（补充劳动定额）；四、浙江省宁波市颁发的有关建筑施工规程、安全、消防、质量等文件；五、浙江省建设厅颁发的有关建筑施工规程、安全、消防、质量等文
2、件；六、我单位拥有的科技成果、工法成果、机械设备、技术水平和施工能力，以及参加类似工程总结的施工经验、本工程的施工组织设计；七、公司ISO9001:2000质量体系、质量手册、程序文件、技术标准及拥有的技术力量；八、国家颁发的建筑安装工程施工验收规范、建筑安装工程施工操作规程以及国家、市建设部门颁发的有关建筑安装工程施工、验收规范、规定和操作规程及文件。第三节 编制原则一、根据业主对本工程的竣工交付使用期限，保证建设项目按期或提前完成；二、遵循本工程建筑施工的特点和规律，在合理安排施工顺序的基础上，充分利用时间与空间，实行平行流水和立体交叉作业，在保证工程质量的前提下，努力加快建设速度，缩短施

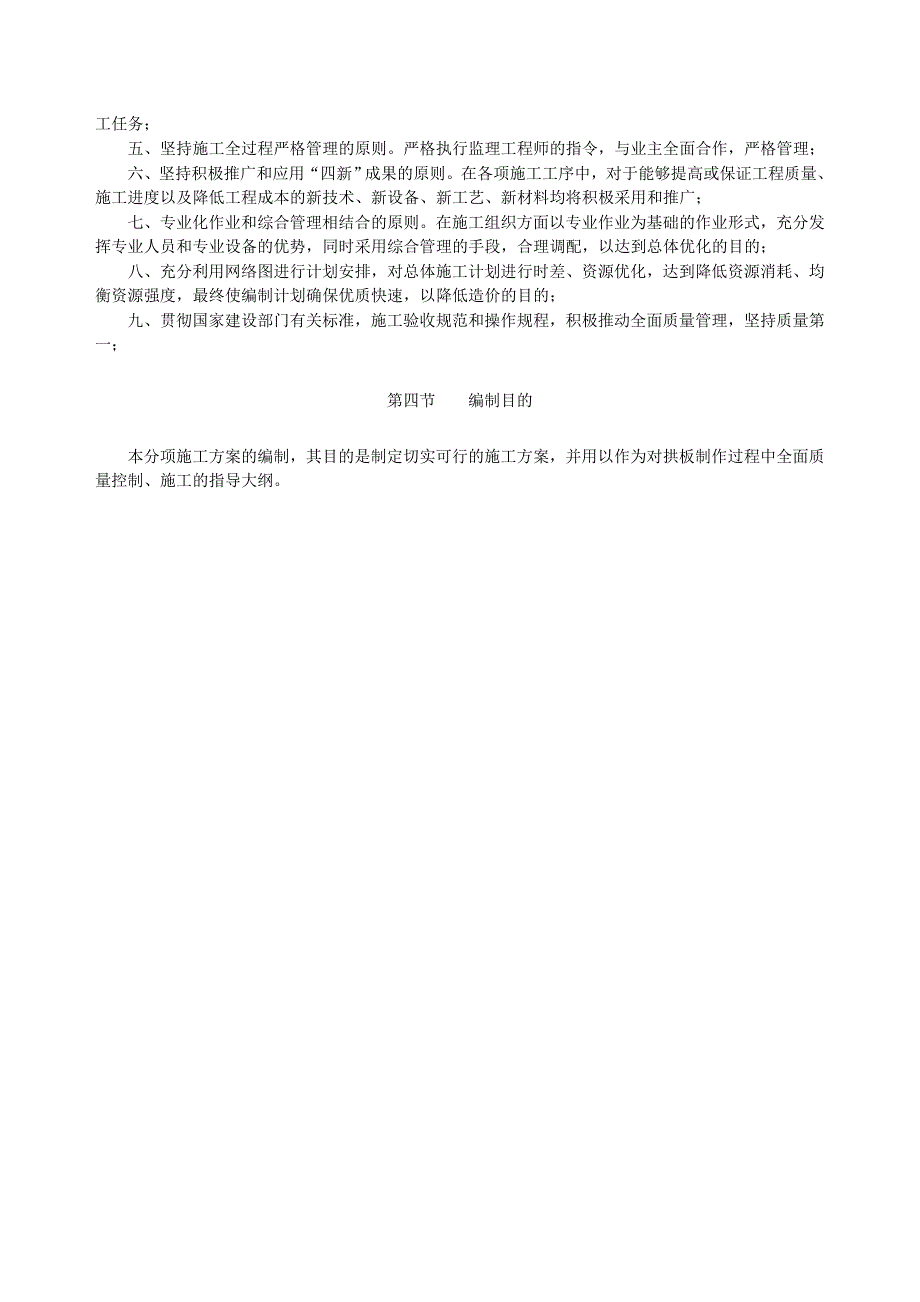

3、工工期；三、遵循设计文件和规范验收的原则，在编制施工设计方案中，严格按照设计要求，执行现行施工规范、验收标准，科学组织施工，确保工程质量和进度；四、坚持实事求是，一切从实际出发的原则。在编制施工方案中，根据自身实力、能力、施工经验、技术水平，坚持正确组织、合理安排、均衡生产、平行作业，确保速度与质量的统，高效地完成该项施工任务；五、坚持施工全过程严格管理的原则。严格执行监理工程师的指令，与业主全面合作，严格管理；六、坚持积极推广和应用“四新”成果的原则。在各项施工工序中，对于能够提高或保证工程质量、施工进度以及降低工程成本的新技术、新设备、新工艺、新材料均将积极采用和推广；七、专业化作业和综合
4、管理相结合的原则。在施工组织方面以专业作业为基础的作业形式，充分发挥专业人员和专业设备的优势，同时采用综合管理的手段，合理调配，以达到总体优化的目的；八、充分利用网络图进行计划安排，对总体施工计划进行时差、资源优化，达到降低资源消耗、均衡资源强度，最终使编制计划确保优质快速，以降低造价的目的；九、贯彻国家建设部门有关标准，施工验收规范和操作规程，积极推动全面质量管理，坚持质量第一；第四节 编制目的本分项施工方案的编制，其目的是制定切实可行的施工方案，并用以作为对拱板制作过程中全面质量控制、施工的指导大纲。第二章 工程概况及工艺说明第一节 概述粮库工程位于，总建筑面积为：18962。建设单位为：
5、市鄞州区贸易局设计单位为：建筑设计有限公司监理单位为：工程项目管理有限公司施工单位为：有限公司第二节 建筑说明库区建筑单体项目较多，主要有粮库、烘干房、设备仓库、综合楼、库房、配电房等多项生活用房。其中粮库有11个，单体面积为1300.75，总面积为14300.25，一层；主体结构为排架，屋面采用预制预应力拱板拼装；拱板轴线跨度为21米，单块拱板预制外形尺寸为：23.1米1.18米。每号仓库50块，共计550块；拱顶高度为2米；粮库最大高度为：10.7米，拱板搁置高度为：7.8米；第三节 结构说明根据施工及现场情况，拱板结构采用预制，在砼标准试块强度达到80%以上时方进行断筋，在达到100%后

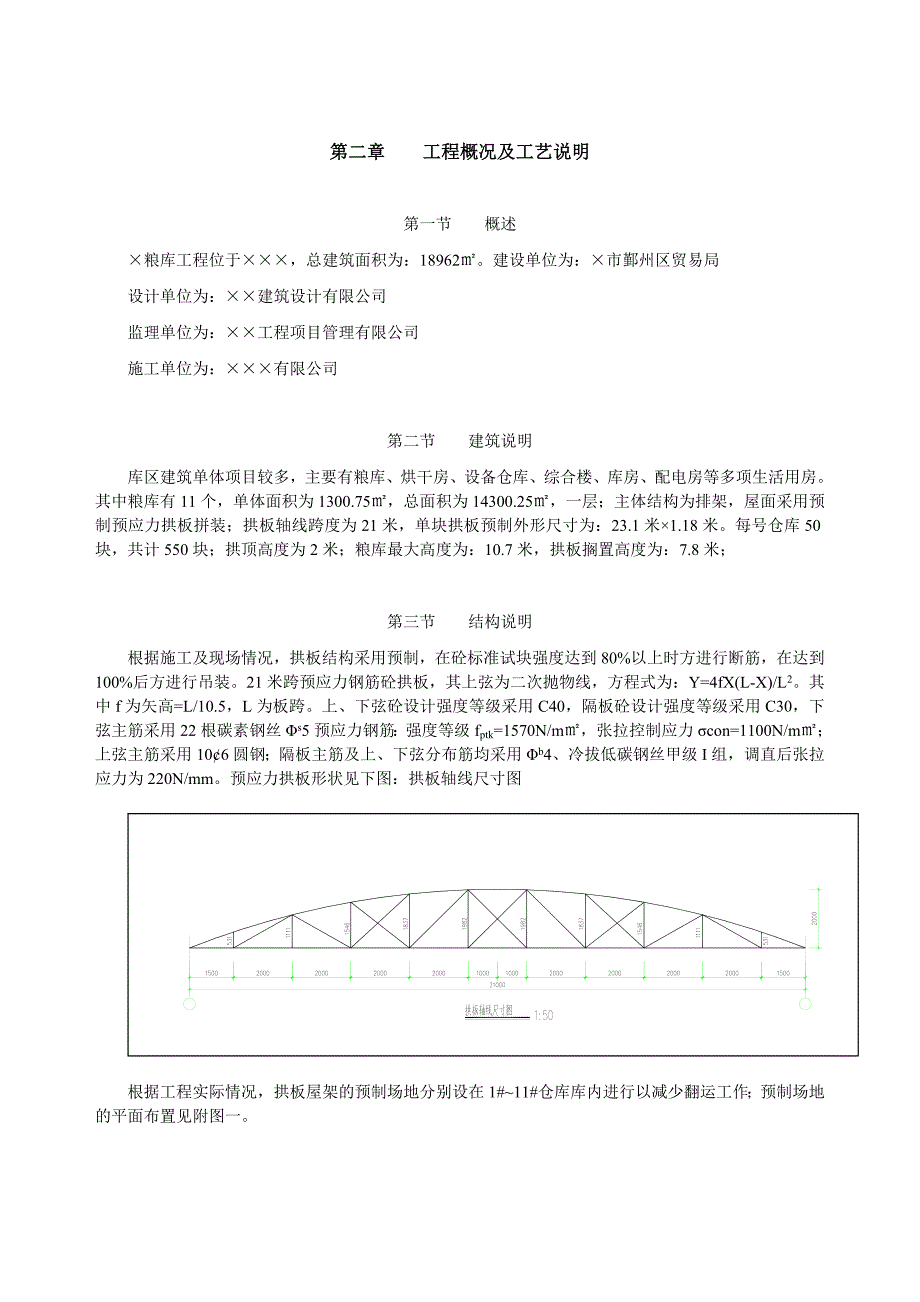

6、方进行吊装。21米跨预应力钢筋砼拱板，其上弦为二次抛物线，方程式为：Y=4fX(L-X)/L2。其中f为矢高=L/10.5，L为板跨。上、下弦砼设计强度等级采用C40，隔板砼设计强度等级采用C30，下弦主筋采用22根碳素钢丝s5预应力钢筋：强度等级fptk=1570N/m，张拉控制应力con=1100N/m；上弦主筋采用106圆钢；隔板主筋及上、下弦分布筋均采用b4、冷拔低碳钢丝甲级组，调直后张拉应力为220N/mm。预应力拱板形状见下图：拱板轴线尺寸图根据工程实际情况，拱板屋架的预制场地分别设在1#11#仓库库内进行以减少翻运工作；预制场地的平面布置见附图一。第四节 预制前的准备工作拱板屋架
7、在预制前必须具备以下几方面的条件：1、0.00以下工作量已全部完成；2、室内回填、压实第一次地坪完成；3、台墩、台面完成，台墩、台面砼强度等各项技术指标均达到相应预应力钢筋张拉应力指标；4、对拱板结构中各类钢筋按标准进货，并进行现场抽样送检，及时取出送检结果；5、组织施工经验丰富的操作工提前进场，并进行书面技术交底、安全交底等工作。第五节 工法特点及工艺原理一、特点本工程屋面拱板采用预应力砼构件，同同类非预应力钢筋砼构件比较，具有构件截面积小、自重轻、刚度大、抗裂度高、耐久性好、材料省等优点；在大开间、大跨度与重荷载的结构中，采用预应力砼结构，可减少材料用量，扩大使用功能，综合经济效率好等特点
8、。二、原理预应力是在外荷载作用前，预先建立有预压应力的砼，其预压应力的产生是通过张拉预应力筋来实现的。预应力砼按预应力度的大小分为全预应力砼和部分预应力砼，本工程屋架拱板采用部分预应力砼制作。预应力砼按预加应力的方法分为先张法预应力和后张法预应力，本工程采用先张法预应力；先张法是在砼浇筑前张拉钢筋，预应力是靠钢筋与砼之间的粘接力传递给砼，同时产生预应力。预应力可以抵消荷载作用后在砼内产生的部分或全部拉应力，以提高砼构件的抗裂性和刚度。三、拱板制作工艺流程预应力构件是通过预先张拉构件中钢筋应力达到设计值，在砼强度达到要求后再张放钢筋，以达到预应力的效果。因此在构件制作前，必须要做好张拉钢筋的基础
9、设施。先张拉预应力筋的应力张拉是在墩式台坐上进行的，主要由传力墩、台面板、台面、钢梁和锚固板组成；主要受力部位是由传力墩、台座板、台面共同完成。本工程预制场地分别设置在各号仓库内进行，拱板制作的开始时间将根据各号仓库基础完成的情况分别进行。拱板预制场地沿粮库长度方向设置，根据拱板的长度、数量，张拉台设置在粮库两头外面。粮库轴线宽度为21米，轴线开间有7个，每开间为3米；场地设置时中间留2开间（8.4米宽），作为拱板吊装通道，紧靠通道北面一个开间作为隔板预制场地；沿南、北墙处2开间分别作为拱板预制场地，靠墙处留施工通道。每场地设置3付张拉台，每仓库内共有6个张拉台，每台张拉台一次性可制作3榀拱板
10、屋架，一次性流水施工可制作18榀拱板屋架，可分三次主流水段制作而成。拱板屋架中的隔板当提前单独预制，要控制好钢筋的制作、安装、砼浇筑、养护时间，以便合理的同拱板屋架进行组装制作。预制场地平面布置见附图：拱板屋架制作的施工工艺流程如下：拱板屋架制作工艺流程图回填土张拉台施工张拉台回填土材料检测台面施工预制隔板台面涂隔离剂张拉预应力钢筋预应力质检查锚筋绑扎绑扎下弦钢筋支搭上弦模板架安装隔板安装模板安放预埋件绑扎上弦钢筋隐蔽验收试快制作浇筑混凝土张放试快报告检测养护预应力钢筋张放 第三章 台座施工设计及预应力筋张拉第一节 台座施工设计台座是先张法生产的主要设备之一，它承受预应力筋的全部张拉力；因此台
11、座应有足够的强度、刚度和稳定性。本工程采用的是墩式台座。其主要由台墩、台面与横梁组成构造见下图：本工程的台墩是由现浇钢筋砼制作而成。根据制作平面布置每仓库两头分别设置6米长和9米长两道传力台墩，台墩采用C25砼浇筑，台墩施工见下图：先张法预应力墩式台座图。台面为100厚C20素砼浇筑。横梁采用20厚钢板焊接预埋。台墩增加外伸部分，以增大力臂而减少台墩自重。下面以一台张拉台为基数，分别对台座的强度、刚度和稳定性进行验算一、稳定性验算理论计算方法稳定性验算一般包括抗倾覆验算与抗滑移验算，台墩的抗倾覆验算简图、计算式如下：根据建筑力学手册，台座抗倾覆计算公式如下：K=M1/M=（GL+Epe2）/N
12、e11.50式中：K抗倾覆安全系数，一般不小于1.50； M倾覆力矩，由预应力筋的张拉力产生； N预应力筋的张拉力； e1张拉力合力作用点至倾覆点的力臂； M1抗倾覆力矩，由台座自重力和土压力等产生； G台墩的自重力； L台墩重心至倾覆点的力臂； Ep台墩后面的被动土压力的合力，当台墩埋置深度较浅时，可忽略不计； e2被动土压力合力至倾覆点的力臂。台墩倾覆点的位置，对台墩与台面共同工作的台墩，按理论计算倾覆点应在砼台面的表面处；但考虑到台墩的倾覆趋势使得台面段部顶点出现局部应力集中和砼表面抹灰面的施工质量，因此倾覆点的位置宜取在砼台面下45cm处。台墩的抗滑移验算，可按下式进行： Kc=N1/
13、N1.30式中：Kc抗滑移安全系数，一般不小于1.30； N1抗滑移的力，对独立的台墩，由侧壁土压力和底部摩阻力等产生。对与台面共同工作的台墩，以往在抗滑移验算中考虑台面的水平力、侧壁土压力和底部摩阻力共同工作。通过分析认为砼的弹性模量（C20砼Ec=2.8104N/mm2）和土的压缩模量（低压缩模量Es=20N/mm2）相差极大，两者不可能共同工作；而底部摩阻力也较小（约占5%），可略去不计；实际上台墩的水平推力几乎全部传给台面，不存在滑移问题。因此，台墩与台面共同工作时，可不作抗滑移计算，而应验算台面的承载力。台墩的牛腿和延伸部分，分别按钢筋混凝土结构的牛腿和偏心受压构件计算。台墩衡量的挠
14、度不应大于2mm，并不的产生翘曲。预应力筋的定位板必须安装准确，其挠度不大于1mm。2.台面台面一般是在夯实的碎石垫层上浇筑一层厚度为610cm的混凝土而成。其水平承载力p可按下式计算：式中轴心受压纵向弯曲系数，取=1；台面截面面积；fc混凝土轴心抗压强度设计值；K1超载系数，取1.25；K2考虑台面截面不均匀和其他影响因素的附加安全系数，K2=1.5。二、稳定性验算台座的长度主要取决于构件的布筋宽度，张拉与浇筑砼是否方便，下面以3米长台座为例（两条生产线）对台座的稳定性进行理论验算，尺寸和构造见图：本工程屋面拱板的宽度为1180，底部配置22根s5碳素钢，设计单根张拉控制应力为：COM=1100N/mm2；s5单根截面面积为19.63mm2；由此可以得知：单根预应力钢筋的张拉力值：1100N/mm219.63mm2=21593N0.001=21.59KN；一条生产线张拉力总值为：P=21.59KN22=475.05KN；其平面拉力分布见上图（墩式台座平面图）。台座自重：G1=31.20.825KN/m3=72KN； G2=310.225KN/m3=15KN；台座总重：G=G1+G2=87
