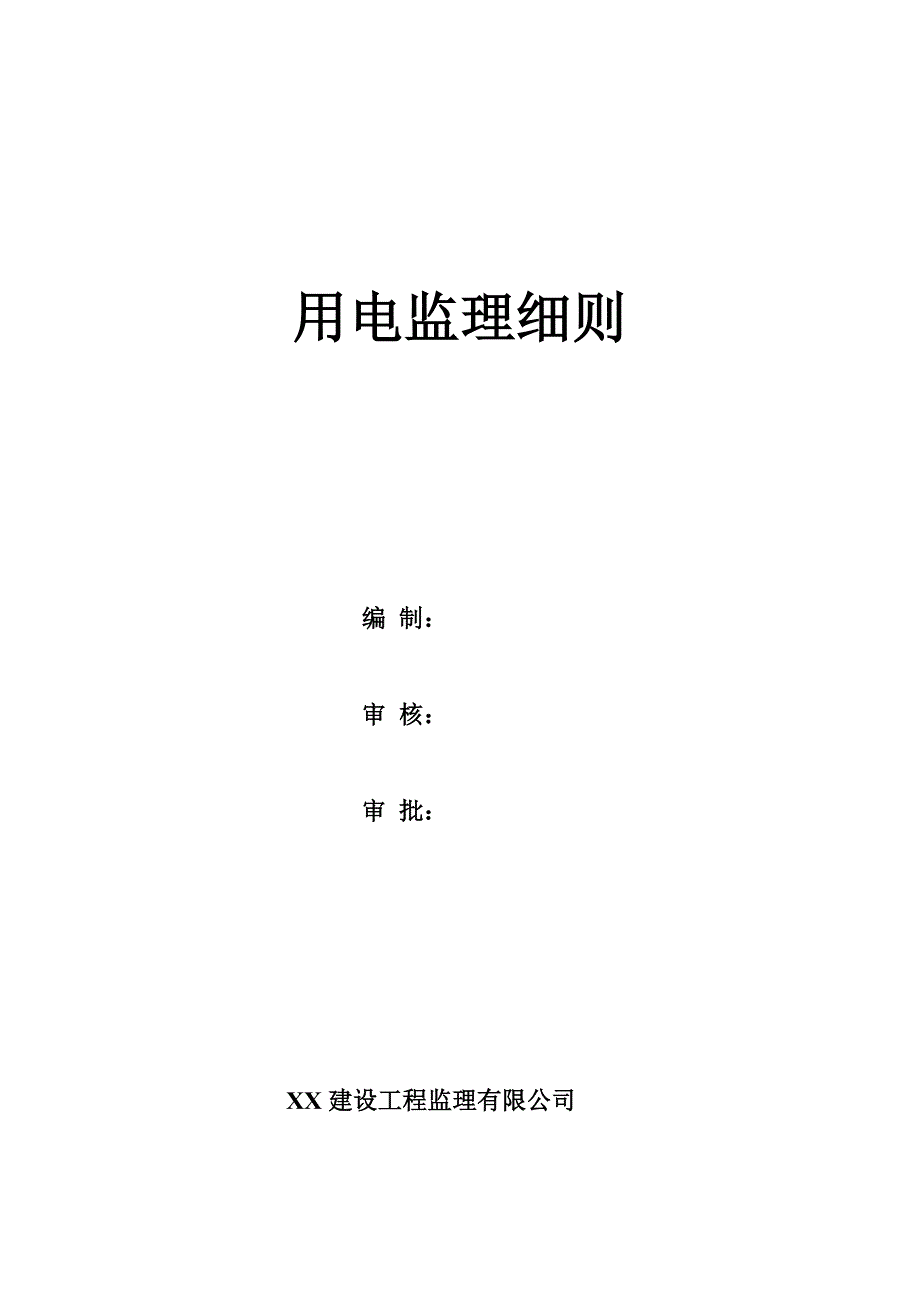

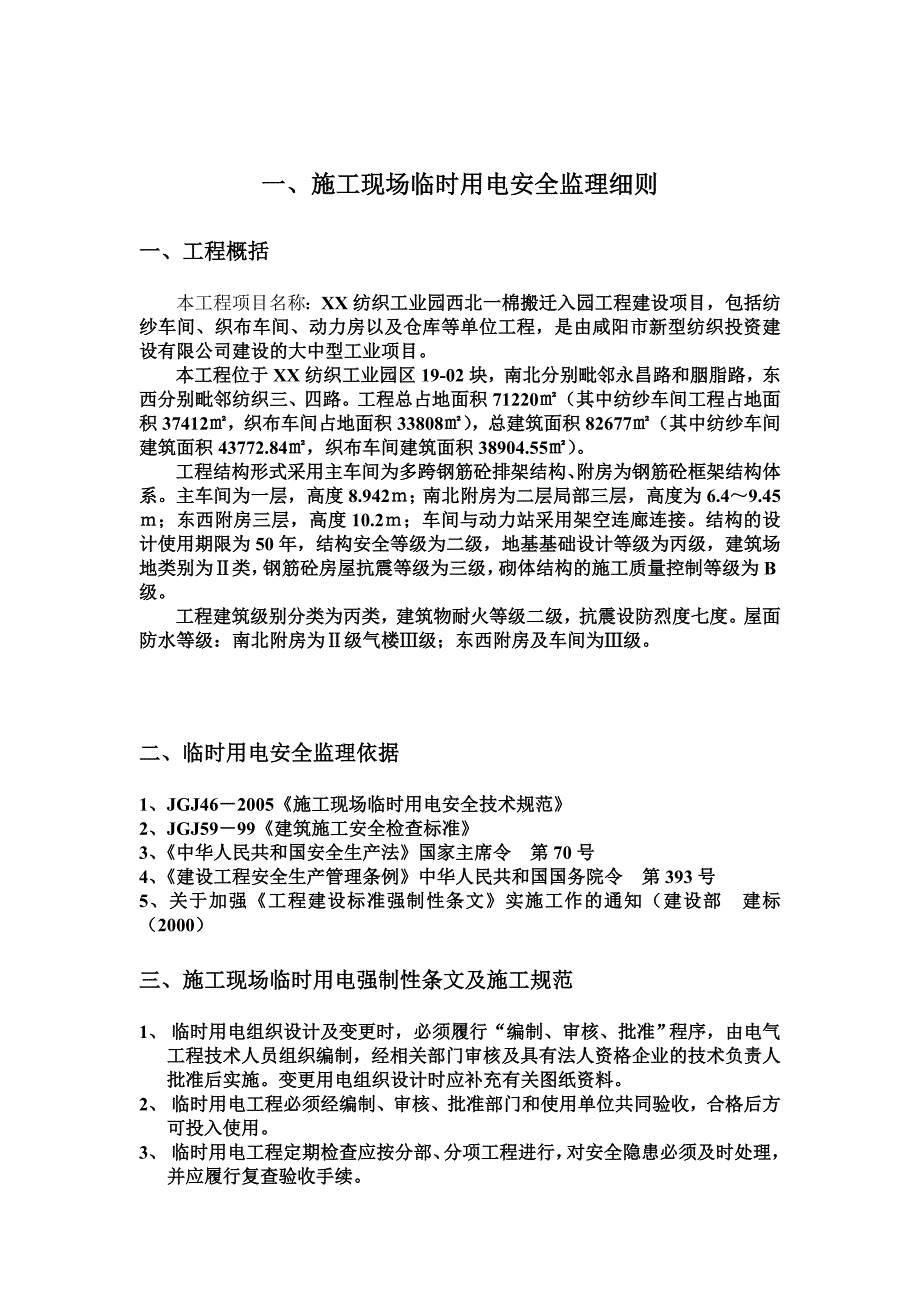

1、 用电监理细则 编 制： 审 核： 审 批： XX建设工程监理有限公司 一、施工现场临时用电安全监理细则一、工程概括本工程项目名称：XX纺织工业园西北一棉搬迁入园工程建设项目，包括纺纱车间、织布车间、动力房以及仓库等单位工程，是由咸阳市新型纺织投资建设有限公司建设的大中型工业项目。 本工程位于XX纺织工业园区19-02块，南北分别毗邻永昌路和胭脂路，东西分别毗邻纺织三、四路。工程总占地面积71220（其中纺纱车间工程占地面积37412，织布车间占地面积33808），总建筑面积82677（其中纺纱车间建筑面积43772.84，织布车间建筑面积38904.55）。工程结构形式采用主车间为多跨钢筋砼
2、排架结构、附房为钢筋砼框架结构体系。主车间为一层，高度8.942；南北附房为二层局部三层，高度为6.49.45；东西附房三层，高度10.2；车间与动力站采用架空连廊连接。结构的设计使用期限为50年，结构安全等级为二级，地基基础设计等级为丙级，建筑场地类别为类，钢筋砼房屋抗震等级为三级，砌体结构的施工质量控制等级为B级。工程建筑级别分类为丙类，建筑物耐火等级二级，抗震设防烈度七度。屋面防水等级：南北附房为级气楼级；东西附房及车间为级。二、临时用电安全监理依据1、JGJ462005施工现场临时用电安全技术规范2、JGJ5999建筑施工安全检查标准3、中华人民共和国安全生产法国家主席令第70号4、建
3、设工程安全生产管理条例中华人民共和国国务院令第393号5、关于加强工程建设标准强制性条文实施工作的通知（建设部建标（2000）三、施工现场临时用电强制性条文及施工规范1、 临时用电组织设计及变更时，必须履行“编制、审核、批准”程序，由电气工程技术人员组织编制，经相关部门审核及具有法人资格企业的技术负责人批准后实施。变更用电组织设计时应补充有关图纸资料。2、 临时用电工程必须经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。3、 临时用电工程定期检查应按分部、分项工程进行，对安全隐患必须及时处理，并应履行复查验收手续。4、 加强日常检查、维护、保养工作。要建立专职电工和使用人安全责任

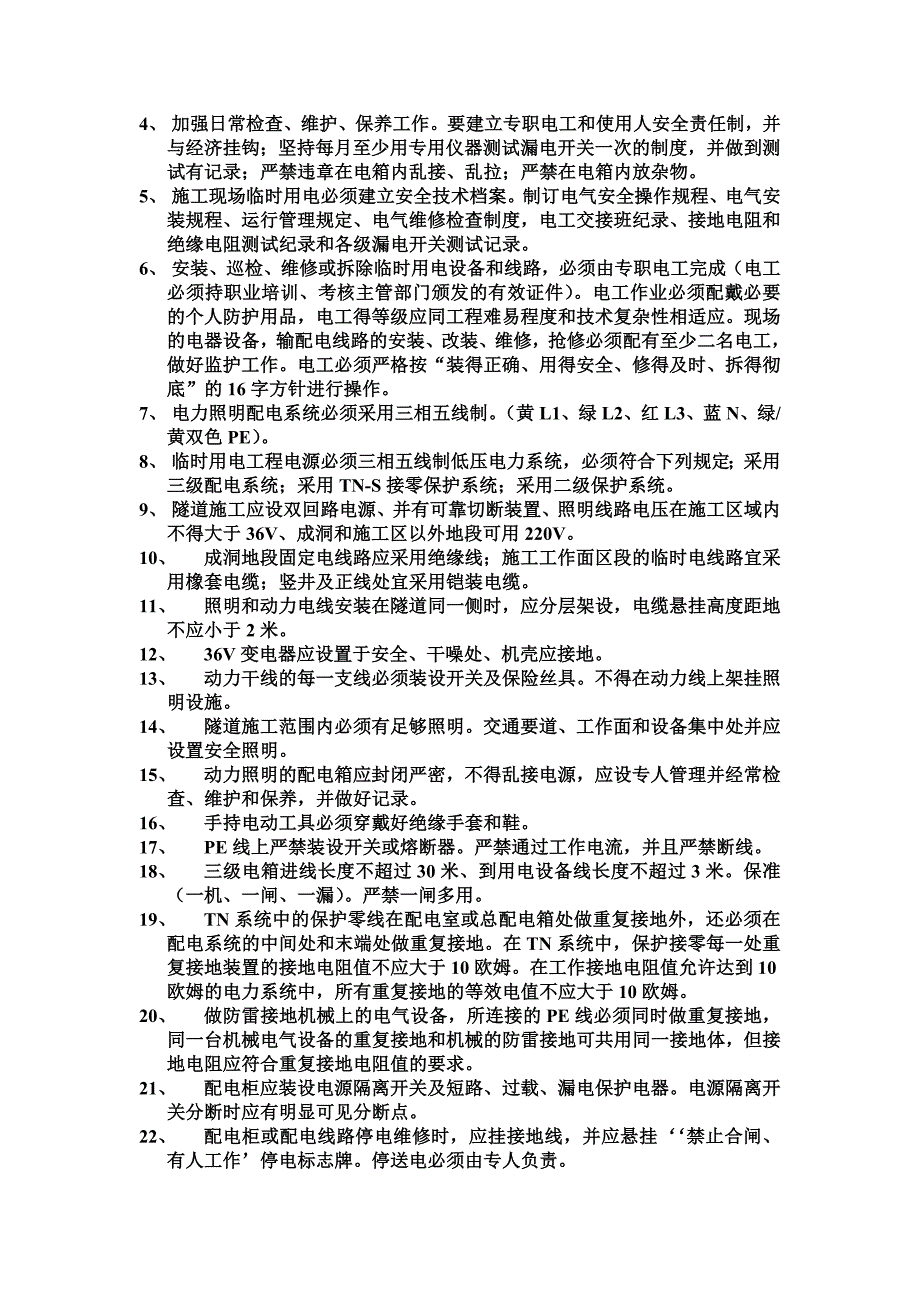

4、制，并与经济挂钩；坚持每月至少用专用仪器测试漏电开关一次的制度，并做到测试有记录；严禁违章在电箱内乱接、乱拉；严禁在电箱内放杂物。5、 施工现场临时用电必须建立安全技术档案。制订电气安全操作规程、电气安装规程、运行管理规定、电气维修检查制度，电工交接班纪录、接地电阻和绝缘电阻测试纪录和各级漏电开关测试记录。6、 安装、巡检、维修或拆除临时用电设备和线路，必须由专职电工完成（电工必须持职业培训、考核主管部门颁发的有效证件）。电工作业必须配戴必要的个人防护用品，电工得等级应同工程难易程度和技术复杂性相适应。现场的电器设备，输配电线路的安装、改装、维修，抢修必须配有至少二名电工，做好监护工作。电工必
5、须严格按“装得正确、用得安全、修得及时、拆得彻底”的16字方针进行操作。7、 电力照明配电系统必须采用三相五线制。（黄L1、绿L2、红L3、蓝N、绿/黄双色PE）。8、 临时用电工程电源必须三相五线制低压电力系统，必须符合下列规定；采用三级配电系统；采用TN-S接零保护系统；采用二级保护系统。9、 隧道施工应设双回路电源、并有可靠切断装置、照明线路电压在施工区域内不得大于36V、成洞和施工区以外地段可用220V。10、 成洞地段固定电线路应采用绝缘线；施工工作面区段的临时电线路宜采用橡套电缆；竖井及正线处宜采用铠装电缆。11、 照明和动力电线安装在隧道同一侧时，应分层架设，电缆悬挂高度距地不应
6、小于2米。12、 36V变电器应设置于安全、干噪处、机壳应接地。13、 动力干线的每一支线必须装设开关及保险丝具。不得在动力线上架挂照明设施。14、 隧道施工范围内必须有足够照明。交通要道、工作面和设备集中处并应设置安全照明。15、 动力照明的配电箱应封闭严密，不得乱接电源，应设专人管理并经常检查、维护和保养，并做好记录。16、 手持电动工具必须穿戴好绝缘手套和鞋。17、 PE线上严禁装设开关或熔断器。严禁通过工作电流，并且严禁断线。18、 三级电箱进线长度不超过30米、到用电设备线长度不超过3米。保准（一机、一闸、一漏）。严禁一闸多用。19、 TN系统中的保护零线在配电室或总配电箱处做重复接
7、地外，还必须在配电系统的中间处和末端处做重复接地。在TN系统中，保护接零每一处重复接地装置的接地电阻值不应大于10欧姆。在工作接地电阻值允许达到10欧姆的电力系统中，所有重复接地的等效电值不应大于10欧姆。20、 做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。21、 配电柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。22、 配电柜或配电线路停电维修时，应挂接地线，并应悬挂禁止合闸、有人工作停电标志牌。停送电必须由专人负责。23、 发电机组电
8、源必须与外电线路电源连锁，严禁并列运行。24、 严禁小功率电气设备装设大容量熔断器和开关。25、 电缆中必须包含全部工作芯线盒用作保护零线或保护线的芯线。需要三相四线制配电的电缆线路必须采用五芯线必须包含淡蓝、绿/黄两种颜色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，严禁混用。26、 电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。埋地电缆路径应设方位标志。27、 每台用电设备必须有各自专用的开关，严禁用同一个开关直接控制2台以及2台以上用电设备“含插座”。28、 配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板
9、绝缘；PE线端子板必须与金属电器安装板做电气连接。29、 开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。30、 总配电箱中漏电保护吕的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA0s;配电系统必须设置一级总配电箱、二级分配电箱、三级开关箱、实行“三级配电二级漏电保护”。每台用电设备必须有各自专用的开关箱，动力开关箱必须实行“一机、一箱、一闸、一漏”。
10、除照明外，严禁用同一开关箱直接控制二台及二台以上用电设备（含插座）。31、配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接；32、对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业；33、对混凝土搅拌机、钢筋加工机械、木械机械、盾构机械等设备进行清理、检查、维修时，必须首先将其开关箱分闸断电，呈现可见电源断点，并关门上锁。34、下列特殊场所应使用安全特低电压照明器：1）隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具离地面高度低于2.5米等场子所照明，电源电压不应大于36V;2)潮湿和易触及带电体场子所的照
11、明，电源电压不得大于24V;3)特别潮湿场子所、导电良好的地面、锅炉或金属容器内的照明，电源电压不得大于12V。35、照明变压器必须使用双绕组型安全隔离变压器，严禁使用耦变压器。并有可靠接地。36、对夜间影响飞机或车辆通行的在建工程用机械设备。必须设置醒目的红色信号灯，其电源应设在施工现场总电源开关的前侧，并应设置外电线路停止供电时的应急自备电源。37、操作人员必须持证上岗，并穿戴绝缘鞋及手套和安会用具（必须检测合格）。严禁无证操作。38、 标准化安全电箱的管理。标准化电箱应符合以下标准：1） 施工现场使用的电箱必须由市政行业推荐认可的合格满意产品。2） 箱体颜色要醒目，印有明显安全标志，门能
12、锁，箱内印有电气接线图和使用说明，便于使用和维护检修，箱门上印有编号，便于使用管理。分配箱的中心点与地面垂直距离应为1.4-1.6米，移动开关箱应装设在牢固、稳固的支架上，其中心点与地面垂直距离亦为0.8-1.6米，配电箱放置或挂设，不可箱盖朝天，随意乱放。3） 动力配电箱与照明配电箱应分别设置，当合并设置为同一配电箱时，动力和照明应分路配电，动力开关箱和照明开关源必须分设。4） 选用有隔离防护罩的电器元件或采用其它可靠绝缘措施，确实做到箱内安装板上带电裸线装头不外露，防护面板应采用金属或非木质的防火绝缘板。5） 保护接地（PE）或保护接零（N）应可靠有效，箱内应分别设接零、接地排装置，可供接
13、地保护系统或接零保护系统接线使用，切不可混接。6） 电箱应实行二级漏电保护，对可能导致人体触电的电气设备的电源控制部分应安装漏电开关。电箱中漏电开关的选择和使用应符合以下要求：选用的漏电开关，应是经国家电工产品委员会火其它法定单位认证的产品；未经选用的漏电开关的漏电动作电流不应大于30mA，漏电动作时间不应大于0.1S;使用潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1S;总配电箱中漏电保护器的额定漏电动作电流与额定漏电动作时间的乘积不应大于30Ma/S。7） 总配电箱的电器应具备电源隔离，正常接通与分断电路，以及漏电、过载
14、、短路保护功能。8） 加强日常检查、维护、保养工作。要建立专职电工和使用人安全责任制，并于经济挂钩；坚持每月至少用专用仪器测试漏电开关一次的制度，并做到测试有记录；严禁违章在电箱内乱接、乱拉；严禁在电箱内放杂物。9） 每个施工现场电工班都必须配备漏电开关检测仪，定期用接地电阻测试仪器测量接地电阻。39、 活动房屋、金属屋架、电气金属构架、金属箱形（办公室、更衣室、工具间等）房间，钢轨道等必须接地，接地电阻应符合有关要求。40、 施工现场需大面积照明时，可采用镝灯照明，其高度宜在5米以上，整流器应单独放置，并有防雨措施，金属架体应作重复接地。41、 督促施工单位按照有关规定，组织电工、电焊工等特
15、种作业人员进行培训、复训和安全技术培训考核，增强安全意识，提高技术水平，自觉遵守各项电气安全技术规程和操作规程。42、督促施工单位对施工人员进行安全用电普及教育，熟悉了解安全用电常识，掌握触电急救知识。四、安全监理工作的危险源与控制点危险源清单作业活动/设施场所危险源重大一般可能导致的事故备注施工用电作业1外电防护措施缺乏或不符合要求触电等2接地保护措施缺乏或不符合要求触电等3用电施工组织缺乏触电等4违反“一机、一箱、一闸、一漏”触电等5电线电缆老化、破皮未包扎触电等6非电工私拉乱接电线触电等7电缆架设或埋设不符合要求触电等8灯具金属外壳未接地触电等9潮湿环境作业漏电保护器参数过大或不灵敏触电等10隧道内照明未用36V触电等11不符合“三级配电二级保护”要求导致防护
