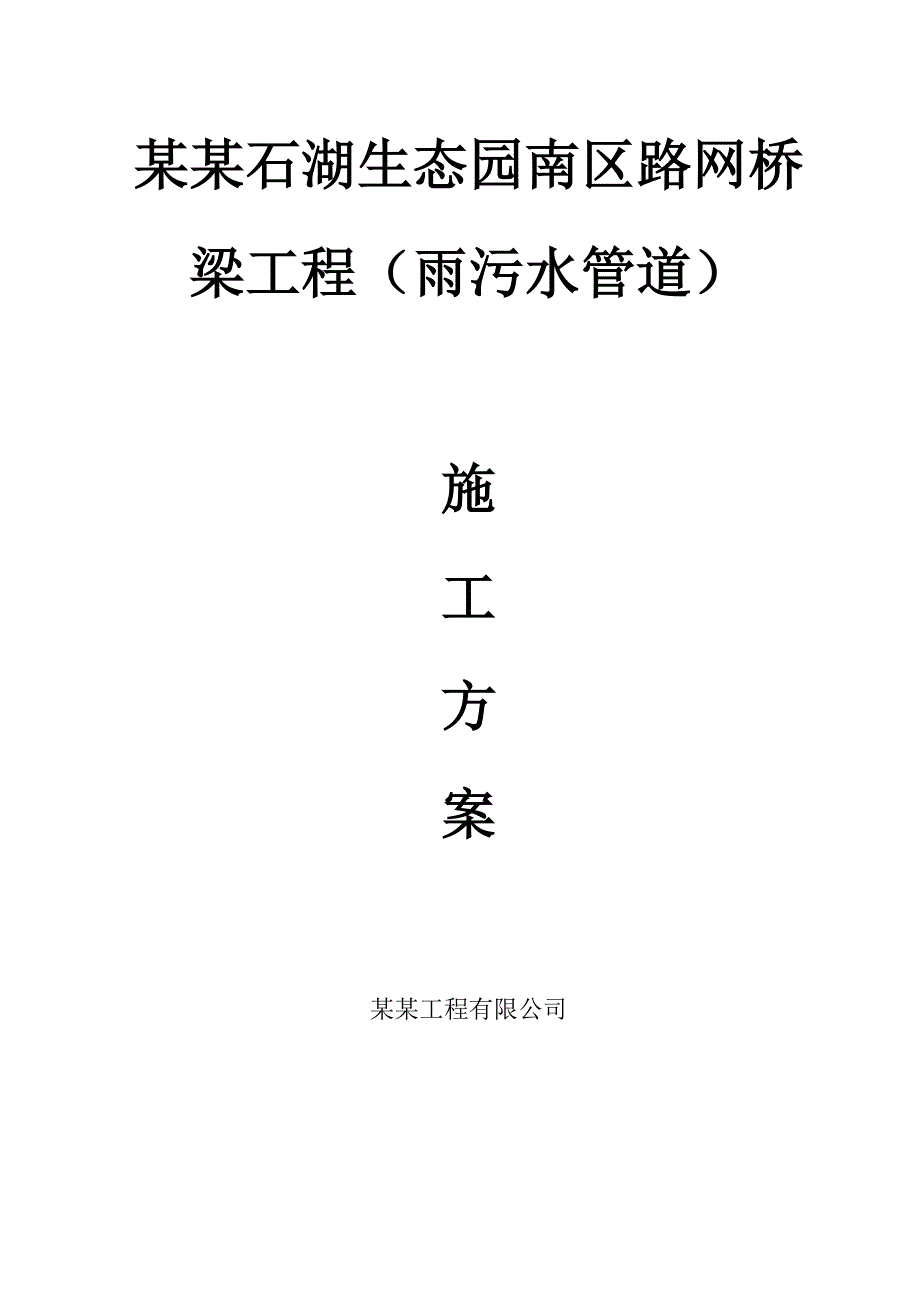

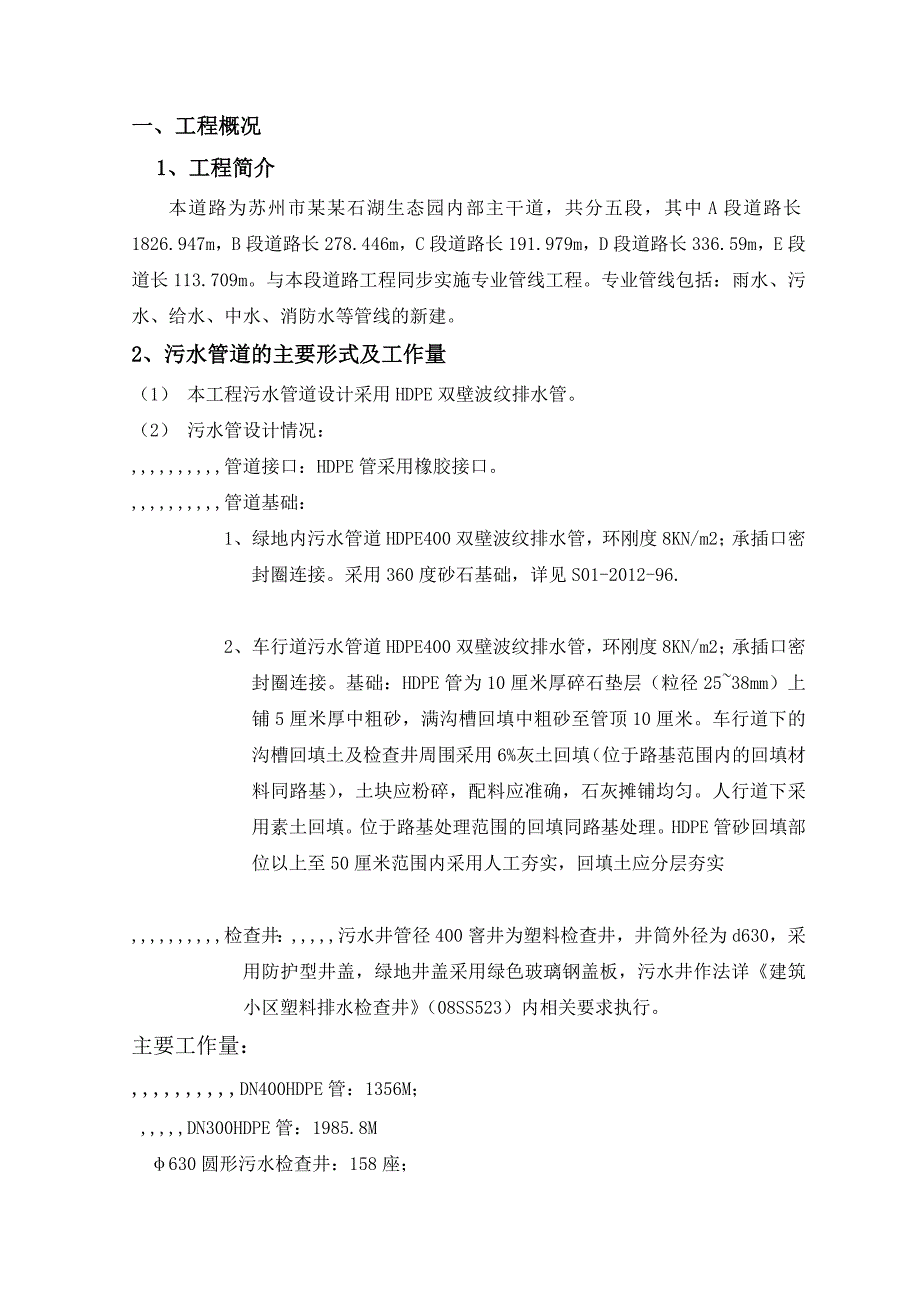

1、某某石湖生态园南区路网桥梁工程（雨污水管道）施工方案某某工程有限公司一、工程概况1、工程简介本道路为苏州市某某石湖生态园内部主干道，共分五段，其中A段道路长1826.947m，B段道路长278.446m，C段道路长191.979m，D段道路长336.59m，E段道长113.709m。与本段道路工程同步实施专业管线工程。专业管线包括：雨水、污水、给水、中水、消防水等管线的新建。2、污水管道的主要形式及工作量（1） 本工程污水管道设计采用HDPE双壁波纹排水管。（2） 污水管设计情况：,管道接口：HDPE管采用橡胶接口。,管道基础：1、 绿地内污水管道HDPE400双壁波纹排水管，环刚度8KN/m
2、2；承插口密封圈连接。采用360度砂石基础，详见S01-2012-96.2、 车行道污水管道HDPE400双壁波纹排水管，环刚度8KN/m2；承插口密封圈连接。基础：HDPE管为10厘米厚碎石垫层（粒径2538mm）上铺5厘米厚中粗砂，满沟槽回填中粗砂至管顶10厘米。车行道下的沟槽回填土及检查井周围采用6%灰土回填（位于路基范围内的回填材料同路基），土块应粉碎，配料应准确，石灰摊铺均匀。人行道下采用素土回填。位于路基处理范围的回填同路基处理。HDPE管砂回填部位以上至50厘米范围内采用人工夯实，回填土应分层夯实,检查井：,污水井管径400窨井为塑料检查井，井筒外径为d630，采用防护型井盖，绿

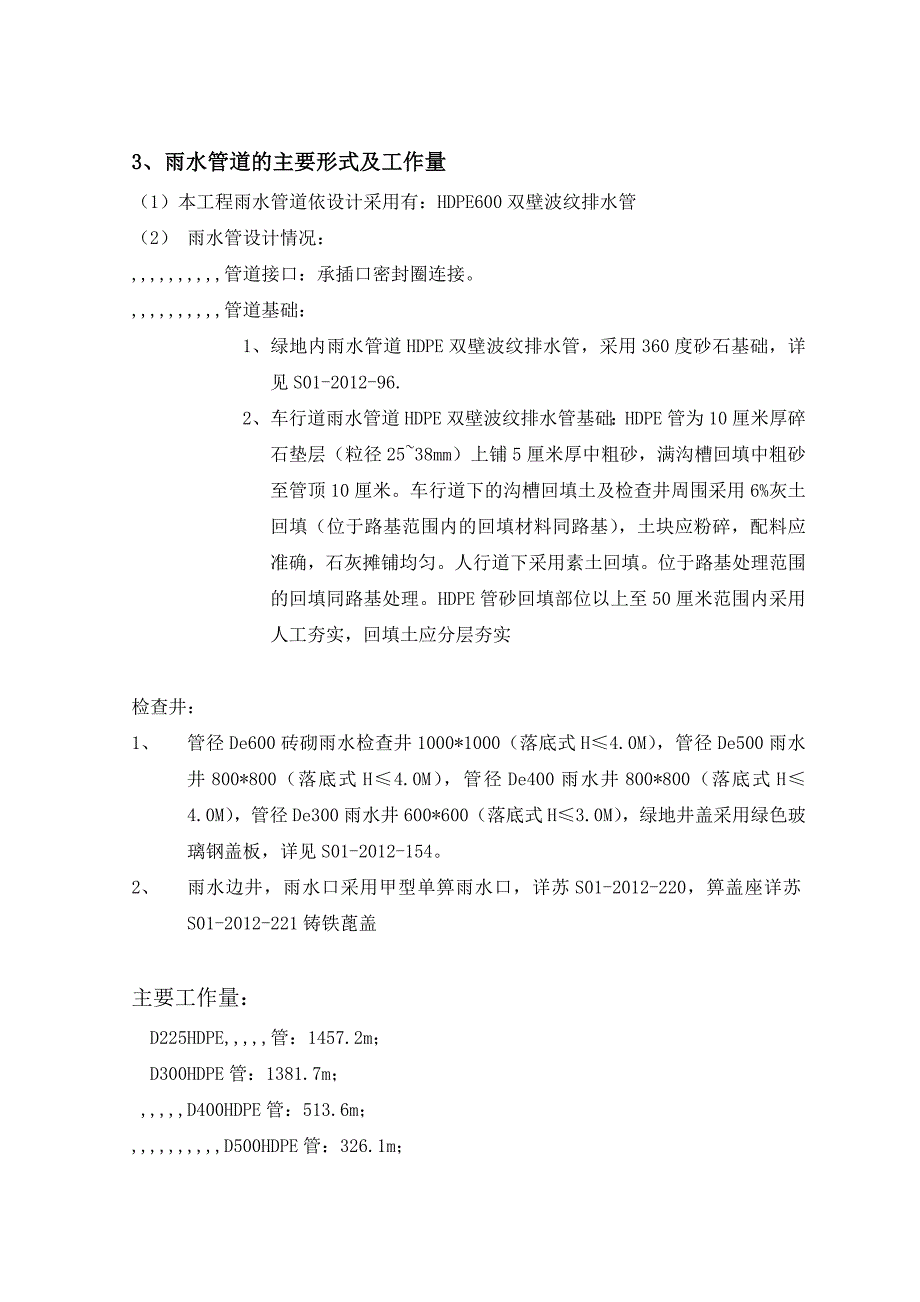

3、地井盖采用绿色玻璃钢盖板，污水井作法详建筑小区塑料排水检查井（08SS523）内相关要求执行。主要工作量：,DN400HDPE管：1356M；,DN300HDPE管：1985.8M630圆形污水检查井：158座；3、雨水管道的主要形式及工作量（1）本工程雨水管道依设计采用有：HDPE600双壁波纹排水管（2） 雨水管设计情况：,管道接口：承插口密封圈连接。,管道基础：1、 绿地内雨水管道HDPE双壁波纹排水管，采用360度砂石基础，详见S01-2012-96.2、 车行道雨水管道HDPE双壁波纹排水管基础：HDPE管为10厘米厚碎石垫层（粒径2538mm）上铺5厘米厚中粗砂，满沟槽回填中粗砂至
4、管顶10厘米。车行道下的沟槽回填土及检查井周围采用6%灰土回填（位于路基范围内的回填材料同路基），土块应粉碎，配料应准确，石灰摊铺均匀。人行道下采用素土回填。位于路基处理范围的回填同路基处理。HDPE管砂回填部位以上至50厘米范围内采用人工夯实，回填土应分层夯实检查井：1、 管径De600砖砌雨水检查井1000*1000（落底式H4.0M），管径De500雨水井800*800（落底式H4.0M），管径De400雨水井800*800（落底式H4.0M），管径De300雨水井600*600（落底式H3.0M），绿地井盖采用绿色玻璃钢盖板，详见S01-2012-154。2、 雨水边井，雨水口采用甲型
5、单箅雨水口，详苏S01-2012-220，箅盖座详苏S01-2012-221铸铁蓖盖主要工作量：D225HDPE,管：1457.2m；D300HDPE管：1381.7m；,D400HDPE管：513.6m；,D500HDPE管：326.1m；,D600HDPE管：397m；1、管径De600砖砌雨水检查井1000*1000（落底式H4.0M）：16座；绿地井盖采用绿色玻璃钢盖板，详见S01-2012-154。2、管径De500雨水井800*800（落底式H4.0M），10座；绿地井盖采用绿色玻璃钢盖板，详见S01-2012-152。3、管径De400雨水井800*800（落底式H4.0M），1
6、7座；绿地井盖采用绿色玻璃钢盖板，详见S01-2012-152。4、管径De300雨水井600*600（落底式H3.0M），45座；绿地井盖采用绿色玻璃钢盖板，详见S01-2012-150。5、雨水边井，雨水口采用甲型单箅雨水口，188座；详苏S01-2012-220，箅盖座详苏S01-2012-221铸铁蓖盖。二、施工方案1、施工阶段划分施工阶段原则上划分施工准备阶段、施工阶段、竣工验收阶段。施工准备阶段从接到中标通知书后至开工前进行，编制施工准备计划，按计划进行各种施工前准备。施工阶段在这期间需合理组织、精心施工，完成工程各项指标。竣工验收阶段在工程完工后进行，期间需进行大量资料准备工作，
7、整理各项原始数据，按业主要求提供项目竣工验收各项资料，配合业主进行项目各种检测和评定。2、施工段面划分根据现场实际情况，分成五个断面，分别安排两个施工组负责平行流水作业。班组A负责本标段A线道路雨污水，班组B负责本标段B、C、D、E线道路雨污水。结合图纸及现场实际情况，为保证施工场地排水，除利用路基外邻近河道进行排水，还需利用新建的雨水管道系统进行排水，故雨水管道必须由下游向上游施工，以接入口为控制点；结合现有路面交通情况，方便沿线居民进出，合理组织交通的要求；根据现场的实际情况来进行分段施工。3、单个施工段面施工先后程序逻辑分析首先进行污水管线施工，然后进行雨水管道施工，以各个施工段面分别进
8、行，先施工深的管线，再施工浅的管线。首先打通各段面的出水口，以保证各施工段的排水。4、管线施工一般工艺框图（见附图）施工准备工作材料试验，砼、砂浆配比设计井基座模板检测基底标高、土质等,拟定施工方案管槽开挖、修整测量放线砼拌和运输报工程师检验留设砼试件试压铺垫层及浇筑砼基检测管位标高等检查井砼基、砌砖留设砼试块试压安装管道报工程师检验管道装运进出口测量放样洞口浆砌片石施工排水工程施工结束报验报工程师检验管槽回填土夯实留设砂浆试块试压雨水管道检验压实度试验三、施工准备现场调查,：,（1） 开工前根据设计图纸和招标文件资料进行沿线踏勘和调查，将现场情况和问题逐一列出，集中研究处理方案。（2） 确定
9、水准点标高、位置，以便施工放样时设置临时标志。对于施工范围内的测量标志，必须采取措施妥善保护，以免施工时由于不慎而受损。（3） 提前做好石灰、砂、石、水泥等材料供货单位的落实和砼配合比的试验及确定，确保工程的顺利实施。（4） 做好进场设备的维护保养，力争做到相应配套、性能完好，应用方便、器具齐全。,交底,：,计划在开工前组织任务交底和技术交代，由工地技术负责人根据施工组织设计的要求，将工期安排、质量标准、安全要求、节约指标、文明施工、技术措施和有关规定，并结合施工要求向全体施工人员交代清楚，并在交底后组织讨论和分工安排。,技术培训工作：（1）组织项目部和施工队全体人员全面认真学习施工组织设计，
10、对特殊控制工序的部位施工方法要重点学习领会，应了解相关专业之间的穿插、协作和交叉关系，重点的部位工程作业后要进行一定形式的考核。（2）组织项目部人员学习ISO9001质量手册和程序文件，结合本工程的特点有针对性地学习本施工组织设计和本工程质量保证措施。资料准备工作：,本工程严格按照我国现行市政工程强制性条文、质量验收规范和评定标准进行施工质量评定和项目验收，应根据上述要求做好资料准备工作，所有标准、规范、条文涉及的资料应齐全，具体见编号造册。,定位放线准备：（1）将控制桩引至路外（一定要便于施工、恢复控制桩），加以复测无误后用砼护牢靠，并标上里程号，同时复验高程控制桩。（2）定位放线所需的经纬
11、仪、水准仪、钢尺、木桩等器材由测量放线技术员依据施工组织方案编制计划并落实。四、施工方法（1） 沟槽开挖在沟槽开挖前，首先了解现场出水问题，结合现场情况和便道位置，考虑沟槽回填和对下道工序的影响，首先解决开挖土方的堆放问题。雨污水沟槽开挖土方堆放在沟槽一侧，拟用推土机或挖掘机翻到沟槽外规定的安全距离。采用人工配合机械开挖法。沟槽开挖以自下流向上游方向开挖。雨污水管道沟槽开挖深度较深，沟槽边坡采用一定的放坡，按沟槽深度1.50米以内不放坡；深1.50米以上按机械开挖放坡标准1：0.33放坡，以保证施工安全。针对沟槽开挖土方量大的特点，为保证施工进度，在开挖施工时，投入足够的机械。保证一个“快”字
12、；在沟槽开挖时，准备工作效率高的大型机械，突出一个“大”字；保证每天有足够长的工作段面，保证一个“长”字。开挖沟槽时先指定专人与司机配合用机械开挖到离设计槽底10cm左右，再用人工进行清底。以保证不扰动槽底土壤及准确的挖到槽底高程和宽度，防止超挖。其次，在槽底一侧开挖排水边沟，并设置一个集水井进行沟槽排水。保证槽底土不受水浸泡。沟槽开挖时如遇不良土质塌方，则采取临时木挡土板或钢支护，确保施工和工作人员安全。当天挖到的沟槽保证当天进行砂垫层或碎石垫层及井基础的施工。若当天不能进行垫层及井基础的施工，则开挖沟槽底部土方时予留1020cm的土，待第二天继续开挖到指定标高。沟槽开挖后，遇到软土、松土或
13、扰动土时先采用人力插钎测定地基处理深度方法，报监理工程师及甲方代表进行适当处理。遇到深度大时，报监理工程师及甲方代表联系设计单位进行处理。沟槽两侧临时堆土或施加其他荷载时，注意不得影响建筑物、各种管线和其他设施。,（2）垫层施工管道基础,、室外埋地给水管宜敷设在未经扰动的原状土上，金属管道采用不小于100mm的砂垫层，塑料管采用不小于150mm的砂垫层。施工详见国标10S507。水管在绿地内埋深不得小于0.8米，在铺地、道路及广场下埋深不得小于1米。、绿地内室外埋地排水管管道基础：采用360砂石基础，施工详见省标苏S01-2012-96。、车行道下：,基础：HDPE管为10cm厚碎石垫层（粒径
14、25-38mm）上铺5cm中粗砂，满沟槽回填中粗砂至管顶10cm。车行道下的沟槽回填土及检查井周围采用6%灰土回填（位于路基范围内的回填材料同路基），土块应粉碎，配料应准确。人行道下采用素土回填。位于路基处理范围的回填同路基处理。HDPE管砂回填部位以上50cm范围内采用人工夯实，回填土应分层夯实。基础施工时，做好沟槽排水，严禁带水作业。井底基础与管道基础同时浇筑。（3）下管下管前对砂基础进行整平。管子下沟时，以逆流方向铺设。下管前对HDPE管进行检查：首先检查质量保证书，若无保证书退回其管子，若有则进行外观检查。外观质量及尺寸公差应符合国家标准给水排水管道工程施工及验收规范(GB50268-2
