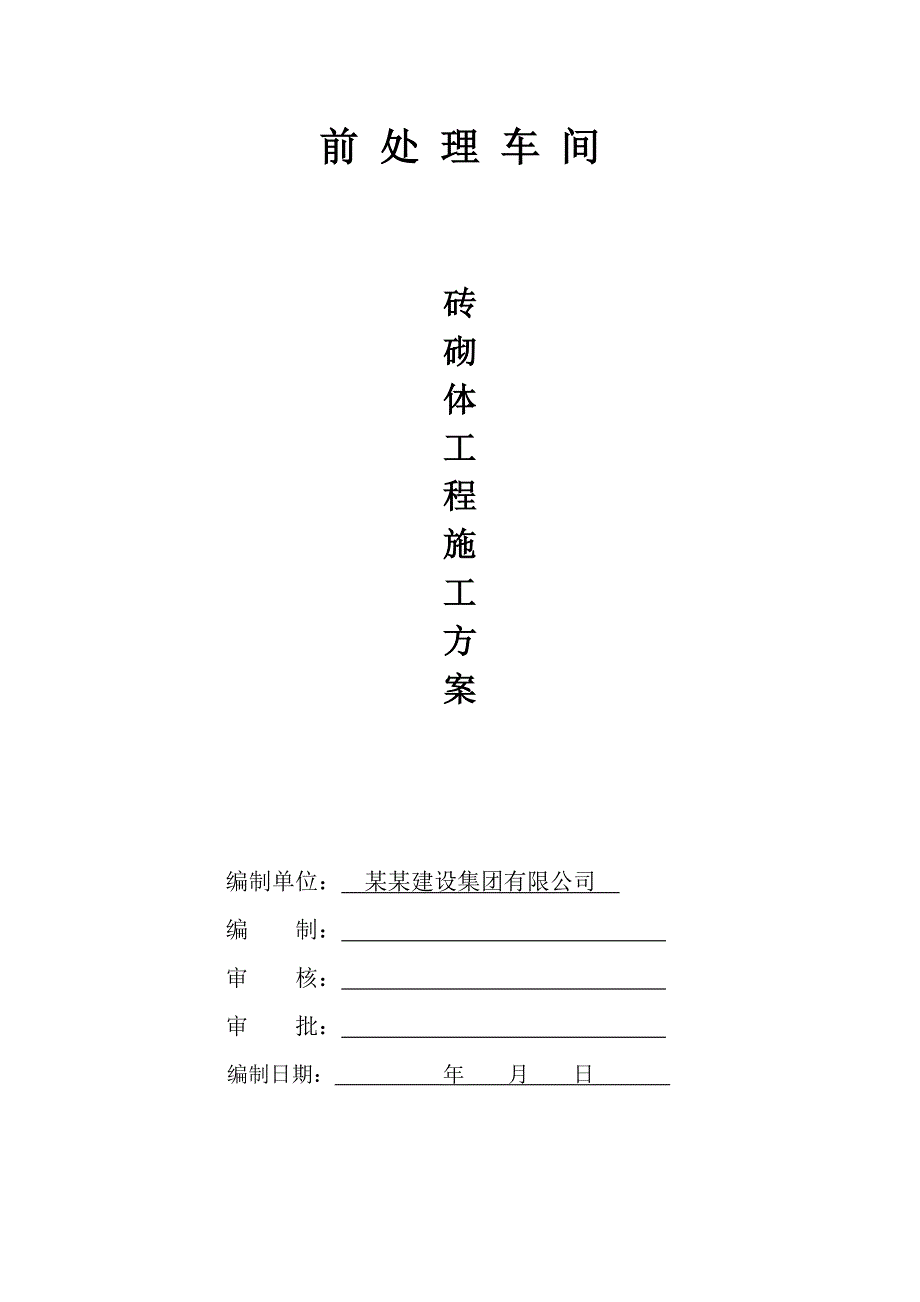

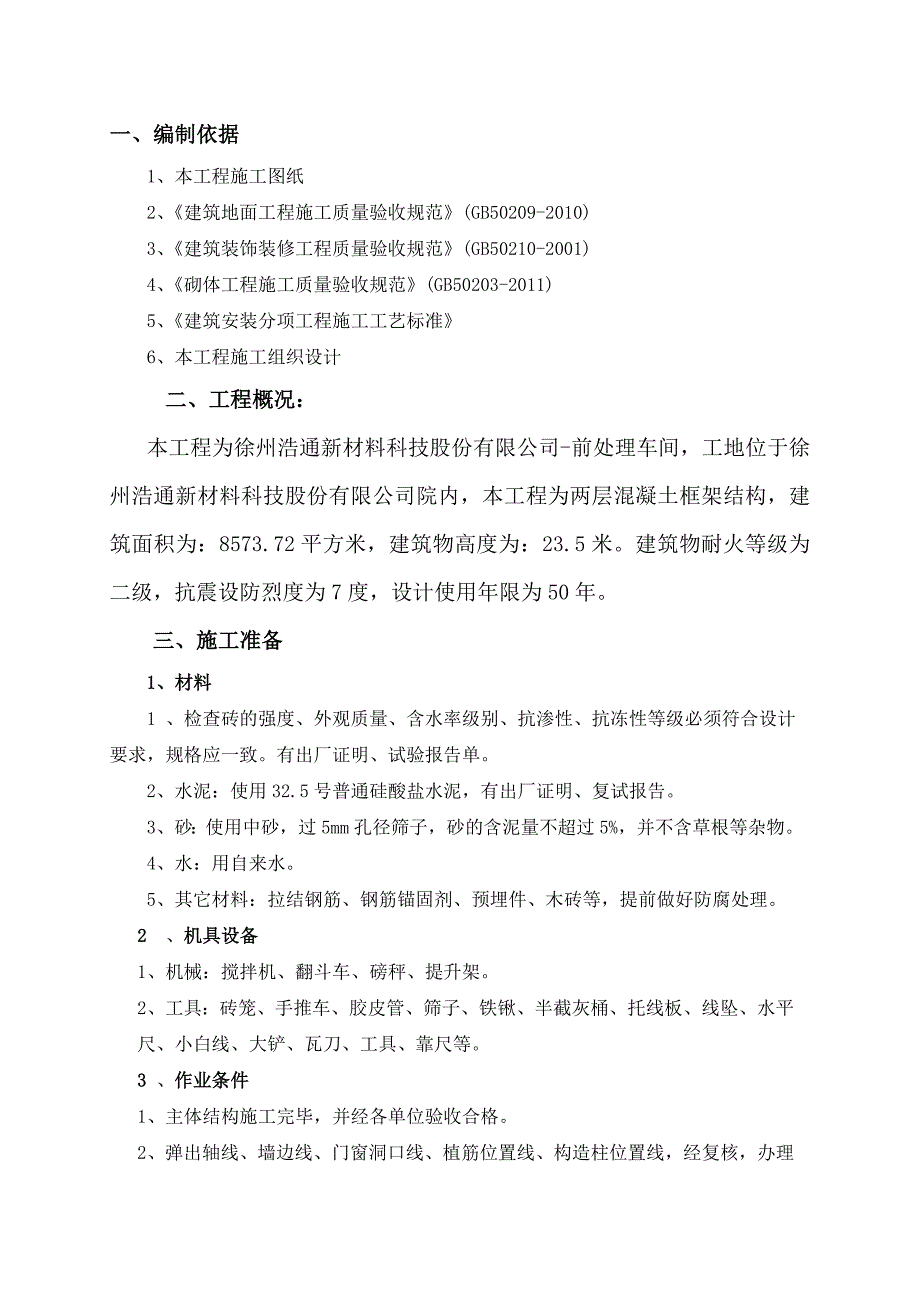

1、前 处 理 车 间砖砌体工程施工方案编制单位： 某某建设集团有限公司 编 制： 审 核： 审 批： 编制日期： 年 月 日 一、编制依据1、本工程施工图纸 2、建筑地面工程施工质量验收规范(GB50209-2010)3、建筑装饰装修工程质量验收规范(GB50210-2001)4、砌体工程施工质量验收规范(GB50203-2011)5、建筑安装分项工程施工工艺标准6、本工程施工组织设计 二、工程概况：本工程为徐州浩通新材料科技股份有限公司-前处理车间，工地位于徐州浩通新材料科技股份有限公司院内，本工程为两层混凝土框架结构，建筑面积为：8573.72平方米，建筑物高度为：23.5米。建筑物耐火等级
2、为二级，抗震设防烈度为7度，设计使用年限为50年。三、施工准备1、材料1 、检查砖的强度、外观质量、含水率级别、抗渗性、抗冻性等级必须符合设计要求，规格应一致。有出厂证明、试验报告单。2、水泥：使用32.5号普通硅酸盐水泥，有出厂证明、复试报告。3、砂：使用中砂，过5mm孔径筛子，砂的含泥量不超过5%，并不含草根等杂物。4、水：用自来水。5、其它材料：拉结钢筋、钢筋锚固剂、预埋件、木砖等，提前做好防腐处理。2 、机具设备1、机械：搅拌机、翻斗车、磅秤、提升架。2 、工具：砖笼、手推车、胶皮管、筛子、铁锹、半截灰桶、托线板、线坠、水平尺、小白线、大铲、瓦刀、工具、靠尺等。3 、作业条件1、主体结

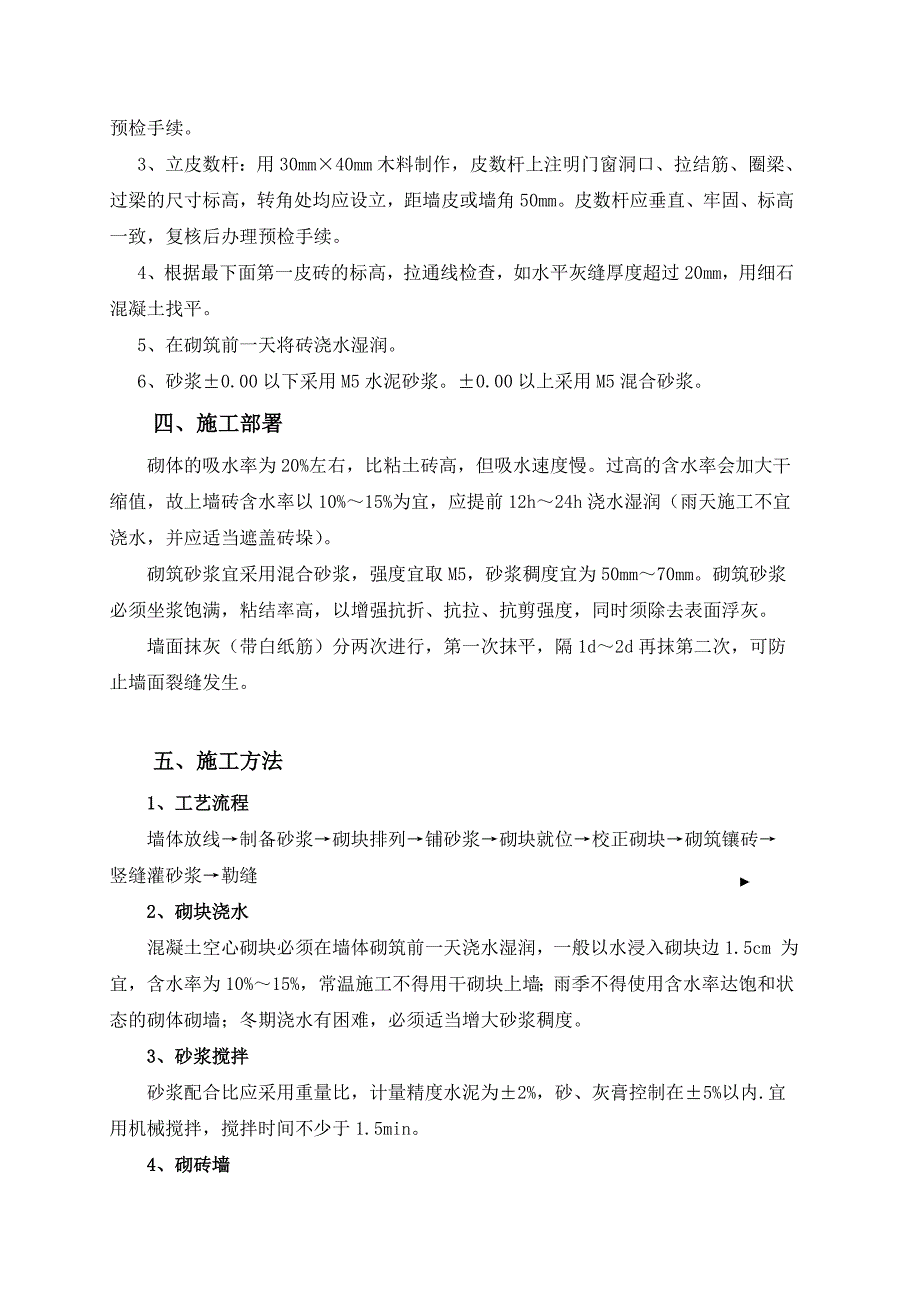

3、构施工完毕，并经各单位验收合格。2、弹出轴线、墙边线、门窗洞口线、植筋位置线、构造柱位置线，经复核，办理预检手续。3、立皮数杆：用30mm40mm木料制作，皮数杆上注明门窗洞口、拉结筋、圈梁、过梁的尺寸标高，转角处均应设立，距墙皮或墙角50mm。皮数杆应垂直、牢固、标高一致，复核后办理预检手续。4、根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，用细石混凝土找平。5、在砌筑前一天将砖浇水湿润。6、砂浆0.00以下采用M5水泥砂浆。0.00以上采用M5混合砂浆。四、施工部署砌体的吸水率为20%左右，比粘土砖高，但吸水速度慢。过高的含水率会加大干缩值，故上墙砖含水率以10%15%
4、为宜，应提前12h24h浇水湿润（雨天施工不宜浇水，并应适当遮盖砖垛）。砌筑砂浆宜采用混合砂浆，强度宜取M5，砂浆稠度宜为50mm70mm。砌筑砂浆必须坐浆饱满，粘结率高，以增强抗折、抗拉、抗剪强度，同时须除去表面浮灰。墙面抹灰（带白纸筋）分两次进行，第一次抹平，隔1d2d再抹第二次，可防止墙面裂缝发生。五、施工方法1、工艺流程墙体放线制备砂浆砌块排列铺砂浆砌块就位校正砌块砌筑镶砖竖缝灌砂浆勒缝2、砌块浇水混凝土空心砌块必须在墙体砌筑前一天浇水湿润，一般以水浸入砌块边1.5cm 为宜，含水率为10%15%，常温施工不得用干砌块上墙；雨季不得使用含水率达饱和状态的砌体砌墙；冬期浇水有困难，必须适
5、当增大砂浆稠度。3、砂浆搅拌砂浆配合比应采用重量比，计量精度水泥为2%，砂、灰膏控制在5%以内.宜用机械搅拌，搅拌时间不少于1.5min。4、砌砖墙1、砌筑主材要求：本工程墙体结构采用外墙采用多孔砖，内墙采用空心砖。2、砌筑前，先将构造柱绑扎完毕，墙体部位清扫干净，砌块提前一天浇水温润，拉结钢筋准备到位砌块与墙柱的相接处,必须预留拉结筋,竖向间距为 500MM, 压埋26.5 钢筋,两端伸入墙内不小于 1000mm 或窗间墙洞口边,铺砌 时将拉结筋理直,铺平,且拉接筋必须做弯钩,弯钩往里。3、砌筑时墙体部位先浇水湿润再试摆砖，尽量调为整砖，墙体下部先砌三匹（200高）实心配砖再砌空心砖。构造柱
6、部位留置马牙槎，构造柱两侧用实心配砖套砌；马牙槎先退后进，退进尺寸为50,确保构造柱断面尺寸，且马牙槎留置要顺直，垂直度层高不超过15,在马牙槎及纵横墙体交接处设置拉结钢筋，拉结筋的竖向间距为500，26.5的钢筋，埋入墙体长度不小于1000，且不小于五分之一墙长；拉结筋在灰缝边缘的最小保护层厚度为15。当墙高大于12墙长或墙高大于4米时设置一道圈梁，断面为120墙厚，有门洞时可设置于门洞过梁处，无门洞时设置于12墙高处。阳台砖砌栏板压顶、女儿墙压顶及内外墙窗台下设置80墙厚的水平连系梁，水平系梁配筋构造详结构施工图，砌砖时应预留位置，两端伸入墙体为120。4、在砖墙的转角处及交接处设置标高桩
7、和皮数杆，在皮数杆之间拉准线，依准线逐皮砌筑，其中第一皮砖按墙身边线砌筑。墙体下部先砌三匹（200高）水泥标砖再砌砼空心砌块，厨房、卫生间、厕浴间墙体下部浇筑200墙厚的C20砼后再砌实心砖，所有墙体砌筑到梁或板底下190210高处留置后塞口，待墙体灰浆沉迭14天后方可填补后塞口，后塞口采用细石砼浇筑填实。5、砌砖操作方法采用“一铲灰、一块砖、一挤揉”的“三一”砌筑法，组砌形式采取一顺一丁，先丁后顺，上下错缝，内外搭砌，错缝长度不得小于砖块厚度；空心砖砖采用上压下12中砌筑。在墙端部、转角处、门窗边缘及构造柱相连处采用配砖套砌，配砖套砌最小长度为200；砌体砂浆要饱满水平灰缝砂浆饱满度不低于8
8、0%。竖缝采用挤浆法保证不出现透明缝，砌筑中局部有瞎缝时必须二次填补，砌好的墙体必须清扫干净，确保墙体清晰美观，灰缝均匀，横平竖直。6、墙体交接处无构造柱时，应同时砌筑，且设置竖向间距580的26.5拉结筋，沿墙体长度全长设置；墙体交接处无法同时砌筑时，应留斜槎，不得留直槎,斜槎高不大于1.2米，应留置拉结筋砌筑中墙体上不得留设脚手架眼和临时间断处。7、组砌方法应正确，上、下错缝，交接处咬槎搭砌，掉角严重的空心砖不宜使用或用于不显眼处。水平灰缝应控制在15，立灰缝不宜大于22，应砂浆饱满，横平竖直，立缝局部有不饱满的用砂浆填实。拉通线砌筑，随砌、随吊、随靠，保证墙体垂直平整，不允许砸砖修墙。8
9、、各种预留洞、预埋件等，应按设计要求设置，避免后剔凿。在安装管道后，用C20细石混凝土进行灌缝填补。5、成品保护1、门框安装后施工时应将门口框两侧+300-1000MM 高度范围钉木头边料对门框架防护,防止推车撞损。2、砌块在装运过程,轻装轻放,计算好各房间的用量,分别码放整齐, 且高度竖码不能超过三皮砖。3、搭拆脚手架不要碰坏已砌墙体和门窗转角。4、落地砂浆及时清除,以免与地面粘结,影响下道工序施工。六、质量标准1、主控项目1、砖的品种、强度必须符合设计要求。2、砂浆品种及强度应符合设计要求。同品种、同强度等级砂浆各组试块抗压强度平均值不小于设计强度值，任一组试块的强度最低值不小于设计强度的
10、75%。3、砌体砂浆必须密实饱满，实心砖砌体水平灰缝的砂浆饱满度不小于80%。4、构造柱留置正确，大马牙槎先退后进、上下顺直：残留砂浆清理干净。5、清水墙组砌正确，竖缝通顺，刮缝深度适宜、一致，楞角整齐，墙面清洁美观。2、一般项目1、砖砌体组砌方法应正确，上下错缝，内外搭砌，砖柱不得采用包心砌法。2、砖砌体的灰缝应横平竖直，厚薄均匀，水平灰缝厚度宜为10mm，但不应小于8mm，也不应大于12mm。3、允许偏差项目砖砌体的一般尺寸允许偏差符合表2051 的规定。表2051项 次项 目允许偏差mm检验方法1轴线位置偏移10用经纬仪或拉线尺量检查2墙体顶面标高15用水准仪和尺量检查3垂直度每层5用2
11、m 托线板检查全高10用经纬仪或吊线和尺量检查204表面平整度清水墙5用2m 靠尺和楔形塞尺检查混水墙85水平灰缝平直度清水墙7拉10m 线和尺量检查混水墙106水泥、灰缝厚度(5 皮砖累计数)8与皮数杆比较尺量检查7清水墙游丁缝20吊线和尺量检查8门窗洞口(后塞口)宽度5尺量检查9门口高度+15 (-5)10预留构造柱(宽度、深度)10尺量检查11外墙上、下窗口偏移20用经纬仪或吊线检查，以底层窗口为准七、安全和环境1、砂浆搅拌机及配套机械作业前，应进行无负荷试运转，运转后再开机工作。2、搅拌机应有专用开关箱，并装有漏电保护器，停机时应拉断电闸，下班时应上锁。3、操作人员应按规定要求配戴好安
12、全帽。4、无论是砖混结构的承重墙，还是框架结构的填充墙，在施工时应作外架搭设和防护工作。5、在楼面卸下堆放时，严禁倾卸及撞击楼板。在楼板上堆放时，宜分散堆放，不得超过楼板的设计允许承载能力。6、操作过程中，对稳定性较差的窗间墙、独立柱等部分，应适当加设临时支撑。7、对每天砌墙时多余的碎砖块和落地灰应清扫干净，做到落地灰二次利用，碎石指定地点堆放。八、注意事项1、灰缝大小均匀：立皮数杆要保持标高一致，盘角时灰缝要掌握均匀，砌砖时小线要拉紧，防止一层线松，一层线紧。2、窗口上部立缝变活：清水墙排砖时，为了使窗间墙、垛排成好活，把破活排在中间或不明显位置，在砌过当上第一行砖时，不得随意变活。3、混水
13、墙粗糙：舌头灰未刮尽，半头砖集中使用，造成通缝；一砖厚墙背面偏差较大：砖墙错层造成螺丝墙。半头砖应分散使用在墙体较大的面上。首层或楼层的第一皮砖要查对皮数杆的标高及层高，防止到顶砌成螺丝墙。一砖厚墙应外手挂线。4、构造柱处砌筑不符合要求：构造柱砖墙应砌成大马牙槎，设置好拉结筋，从柱脚开始两侧都应先退后进，当凿深12cm 时，宜上口一皮进6cm，再上一皮进12cm，以保证混凝土浇筑时上角密实构造柱内的落地灰、砖渣杂物必须清理干净，防止混凝土内夹渣。九、文明施工1、进入现场人员必须戴安全帽，穿戴整齐，不准穿拖鞋。2、施工现场不得随意堆放杂物，施工要做到井然有序，工完场清。3、施工现场不得随地大小便。十、质量记录本工艺标准应具备以下质量记录：1、材料(水泥、红砖、砂、石灰膏、外加剂等)的出厂质量证明书、试验报告。2、砂浆配合比通知单。3、砌筑砂浆试块报告。4、隐检记录。5、设计变更及洽商记录。6、分项工程检验评定。7、对砌体工程的观感质量作出总评价报告。8、提供其他技术资料。
