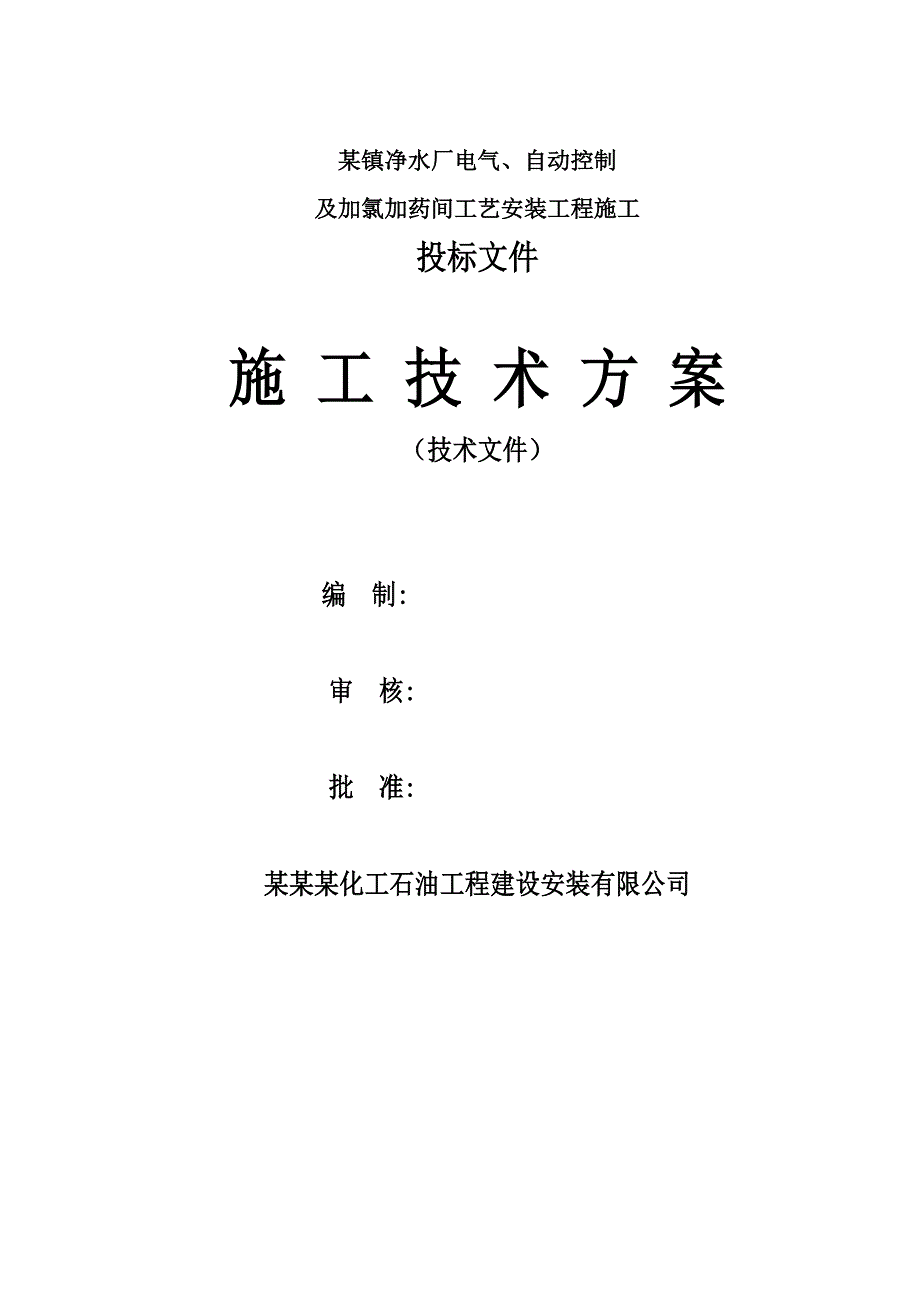

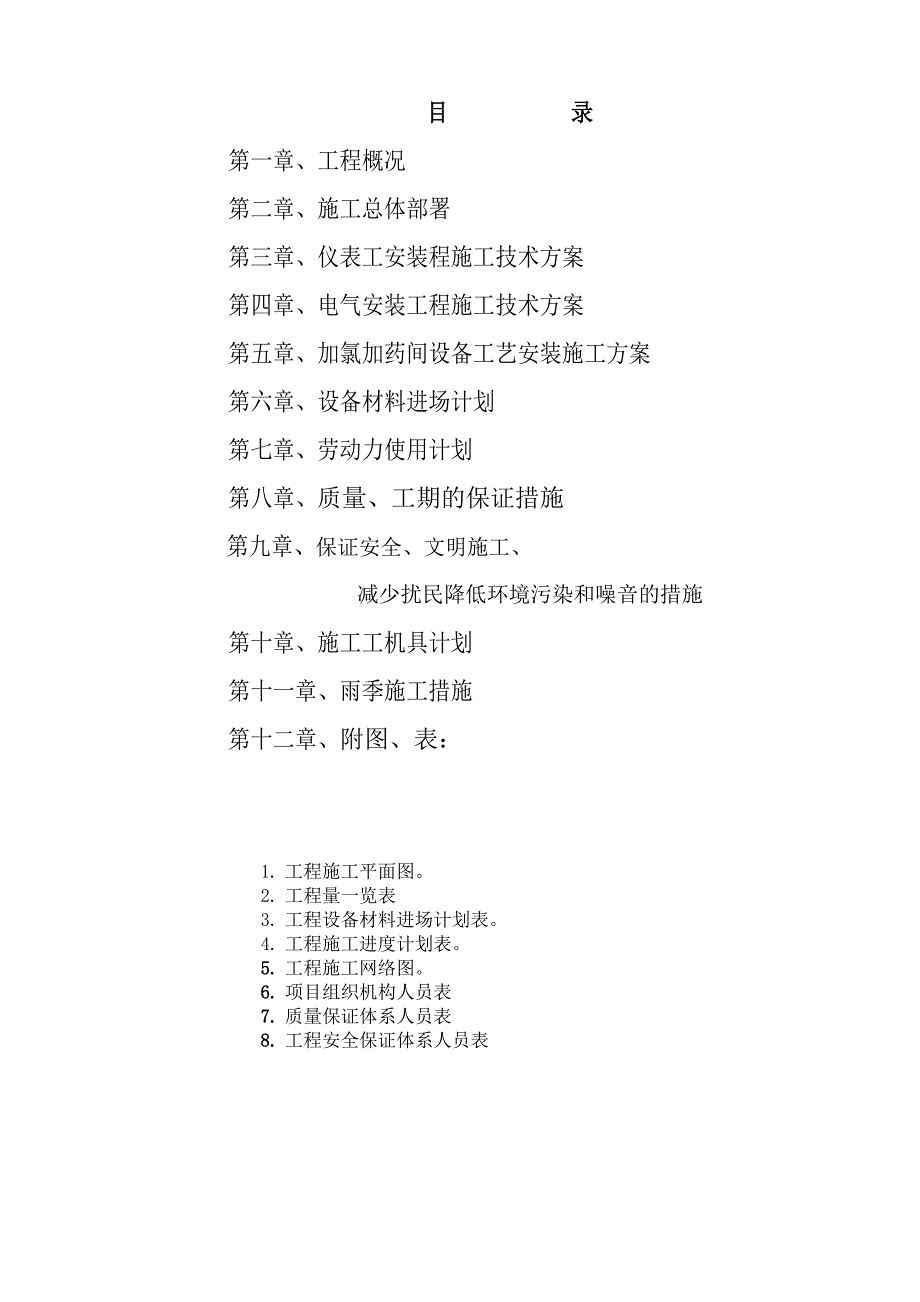

1、某镇净水厂电气、自动控制及加氯加药间工艺安装工程施工投标文件施 工 技 术 方 案（技术文件） 编 制: 审 核: 批 准: 某某某化工石油工程建设安装有限公司目 录第一章、工程概况第二章、施工总体部署第三章、仪表工安装程施工技术方案第四章、电气安装工程施工技术方案第五章、加氯加药间设备工艺安装施工方案第六章、设备材料进场计划第七章、劳动力使用计划第八章、质量、工期的保证措施 第九章、保证安全、文明施工、减少扰民降低环境污染和噪音的措施第十章、施工工机具计划第十一章、雨季施工措施第十二章、附图、表：1. 工程施工平面图。2. 工程量一览表3. 工程设备材料进场计划表。4. 工程施工进度计划表。

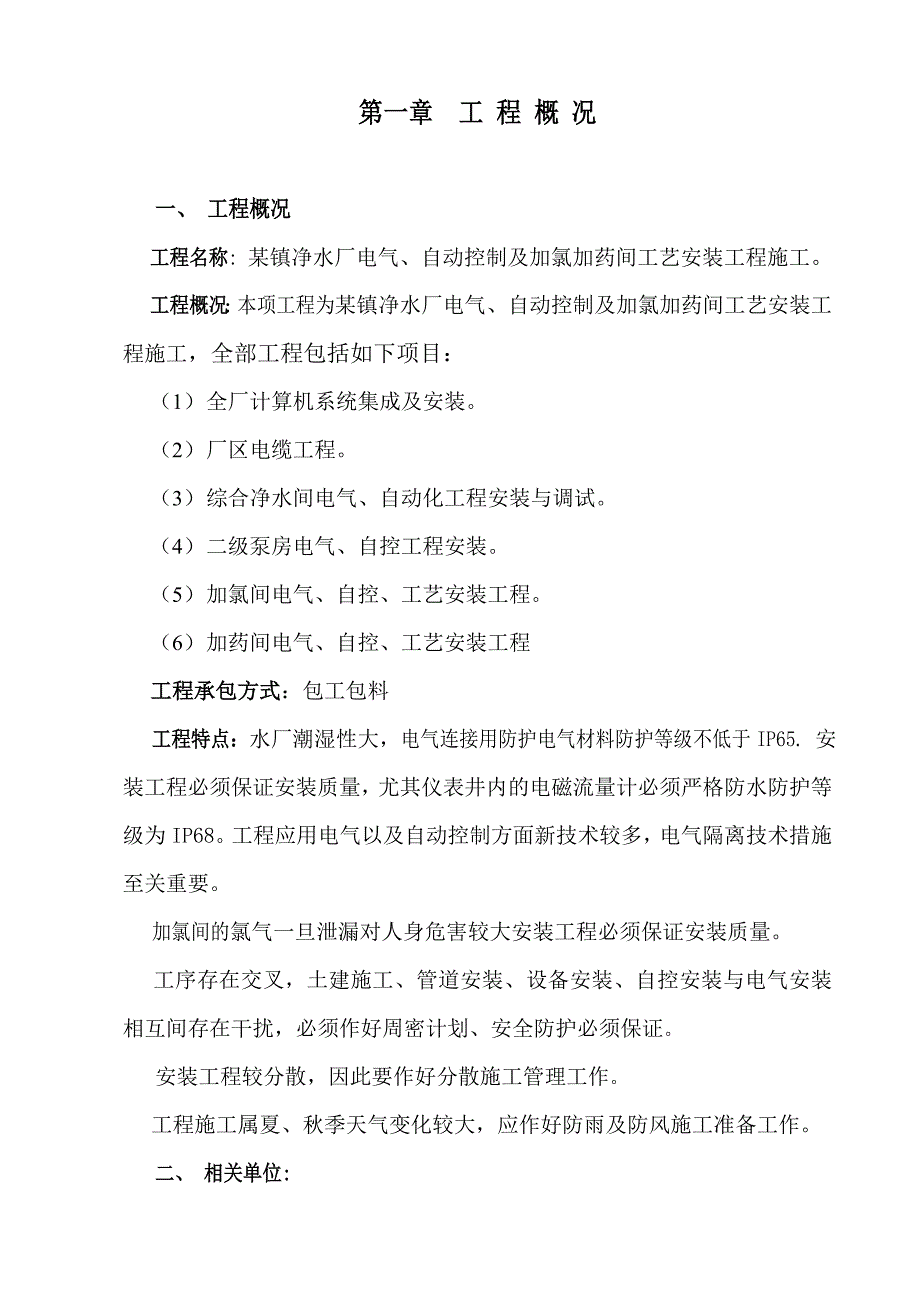

2、5. 工程施工网络图。6. 项目组织机构人员表7. 质量保证体系人员表8. 工程安全保证体系人员表第一章 工 程 概 况一、 工程概况工程名称: 某镇净水厂电气、自动控制及加氯加药间工艺安装工程施工。工程概况：本项工程为某镇净水厂电气、自动控制及加氯加药间工艺安装工程施工，全部工程包括如下项目：（1） 全厂计算机系统集成及安装。（2） 厂区电缆工程。（3） 综合净水间电气、自动化工程安装与调试。（4） 二级泵房电气、自控工程安装。（5） 加氯间电气、自控、工艺安装工程。（6） 加药间电气、自控、工艺安装工程工程承包方式：包工包料工程特点：水厂潮湿性大，电气连接用防护电气材料防护等级不低于IP6
3、5. 安装工程必须保证安装质量，尤其仪表井内的电磁流量计必须严格防水防护等级为IP68。工程应用电气以及自动控制方面新技术较多，电气隔离技术措施至关重要。加氯间的氯气一旦泄漏对人身危害较大安装工程必须保证安装质量。工序存在交叉，土建施工、管道安装、设备安装、自控安装与电气安装相互间存在干扰，必须作好周密计划、安全防护必须保证。安装工程较分散，因此要作好分散施工管理工作。工程施工属夏、秋季天气变化较大，应作好防雨及防风施工准备工作。二、 相关单位:建设单位: 某某省某规划设计院设计单位: 某县自来水公司招标公司: 某国际工程咨询中心。投标单位：某某某工石油工程建设安装有限公司三、 施工工期:本工
4、程计划2006年7月12日开工，2006年11月30日竣工，绝对工期142天。四、 质量目标根据公司质量方针的精神制定本工程质量目标:1.竣工工程一次合格率为100%;工程质量优良。2. 确保规定施工工期142天。五、主要工程量表：见后附表。第二章工程施工总体部署一、建立项目经理部，（项目经理部人员组成见管理人员配备表）。二、平面部署：对本项工程实行集中管理分散控制，工程指挥部设二期滤池间西侧包括材料堆放场，占地面积140平方米。参见平面布置图。三、施工人员部署：1. 自控、电气专业成立4个班组，工艺安装成立2个班组。2. 标书围包括的内容PLC计算机安装、软件编制和通讯工程则由单独的集成商进
5、行。3. 各部电气、仪表、工艺专业人员按照实际情况灵活调动，统一管理资源共享。各部分用工详细描述参见施工人员配备表。四、设备、材料进场和存放：材料按照设备、材料进场计划控制，经过检验的设备、材料按照分部工程堆放。详见：施工材料、设备进场计划和施工平面布置图。五、施工机械；按照单元分散管理，项目共享参见施工工机具表。六、实验室：实验人员2人，试验室位置选择待进场后与厂房协商。七、消防工作：指挥部成立消防机构负责全厂的消防安全检查和消防器材的配备。第三章 仪表安装工程施工技术方案一施工组织机构组织机构框图项 目 经 理 质 量 技 术 安 全 材 料 计 量 施工一班 施工一班 计 算 机 二 管
6、理人员配备 工程管理人员一栏表姓 名职 务职 称年 龄学 历赵永忠项目经理一级项目经理38大专朱兴江专业负责人高 工50大专孟凡昌质量检查工程师29本科邢振林安全检查工程师51中专高士军材 料助理47高中侯献华计 量工程师30大专刘广军计算机软件工程师36本科谢广军1班 长技师34中专吴国梁1班 长技师51中专三 工序与施工方法及原理说明 1. 计算机控制系统（1） 控制系统组成：参见抚顺新宾给水扩建工程计算机控制系统总图。a 操作站：全厂建立两个操作站对全厂的工艺参数进行监视及控制，使用研华主机和19”显示器组成人机界面。使用一部打印机打印数据报表。操作站安装在综合净水间。b 控制站：全厂建
7、立4个分站分别为：二级泵房控制站、加药间控制站、加氯间控制、综合净水间控制站，综合净水间在6个滤池分别设计6个子站。每个站均设置触摸显示屏最为人机界面。c 厂区通讯方式：采用光缆组成100M工业以太网。（2）控制系统物理分部计算机的分站均安装在各区的MCC柜上。其分部见下图a综合净水间控制室及分站子站分部 b.加药间分站c.加氯间分站d.二级泵房分站（2） 控制室电缆敷设；中心控制室接受和来自反应沉淀池厂房、滤池厂房、水泵房以及电气的逻辑线号电缆沿各自的桥架敷设。在沿汇线槽进入中央控制室的MCC盘下，信号电缆、本安电缆220v电缆应分开敷设，电气过来的信号沿电气汇线槽进入控制室后，沿着控制室汇
8、线槽进入仪表柜下，具体敷设的方法可参照控制室电缆二次设计布置图进行。各个分站也要按照分开布线的原则进行。控制室的电缆进线孔：待电缆全部敷设完后，采用防火放水堵料严格封密。(4)控制方式：仪表工程采用PLC(计算机)组成的数据采集与控制系统。所有检测仪表使用国际信号制式以及逻辑量控制，实现以全自动监测控制，外加手动控制方式。(5)安装要点：PLC微机软件编制工作以及盘内设置另有说明.现就组成自动控制系统相关安装关键简述如下:室内控制系统安装：中央控制室工程，按照一般的常规包括计算机上位机、控制台、计算机插卡箱柜、端子柜、数据导线等.盘柜的支撑物: 预制安装PLC（MCC）、控制盘基础,使用槽钢预
9、制安装支架,使用膨胀螺栓固定, 安装时注意水平垂直找正即可。接地：室内控制系统的安装,PLC柜、台的安装工程施工要点是接地.如果公用系统接地确实能够达到1欧姆DCS系统会处于安全工作状态,如果达不到1欧姆则必须参照一下叙述进行.二次设计将考虑单独设置接地系统。接地不良往往是大多数设备系统故障共同的原因，仪表系统的接地网络是个非常值得考虑的问题，因为该网络影响整个控制系统的操作，这样为考虑良好接地系统所花费的额外的时间和努力，将因系统的更容易开车及操作可靠而得到补偿，在仪表系统中使用两个彼此独立的系统，一个用于交流接地和箱柜接地系统，另一个用于信号接地系统。仪表系统交流接地(4欧姆地): 这个在
10、接地回流排中单一点的终端为所有仪表系统供提供交流接地，交流接地必须符合规定，箱柜接地将使用这一点。但箱、柜接地必须与仪表系统直流接地保持绝缘，且不能接到同一点，并且在终止于交流接地之前，箱柜接地必须与其他所有接地连线保护独立，箱柜接地是用于保护设备与人身安全使免遭受偶然的电击危险，它也给电磁干扰提供一条直接的排放通路，使之不干扰它所接的箱柜的部件，一般箱柜接地的底部四个角的安装螺栓中的一个,从接地原则上考虑电缆的屏蔽层以及防静电接地也要接到这一点上。另一个是仪表系统直流(1欧姆地)接地，这是仪表信号与仪表直流电源的一个终端。它为所有直流电源以及设备的摸拟信号提供一个基准点。这个接地应该是独立的
11、。安装两组接地汇流排.彼此绝缘.并用电缆引到接地体上. 接地系统按照GBJ93-86中的要求进行.接地电阻必须事先经过测试,合格后方可连接到汇流排上.（6） 基础化设备：基础自动化设备指得是计算机的功能卡，这部分的安装工作是回路试验。该部分的施工要点是可操作性的确定，实现系统操作目的。当系统软件下载后,工序的主要关键是系统检查。系统回路校验,回路校验的目的是确认所有回路中的元件连接到一起后可以完成完整的操作功能，并做好准备。进行这些工作所采用的规程另有说明，一个完整的仪表回路将作为一个系统进行校验，如果有必要应进行调整，以确认回路可以作为一个系统进行操作。在回路校验中还要检查相关的报警和连锁。
12、进行设备校验的前提是检查与测试相关的线路连接配线及安装。同时总体安装工作的接收也是专业工作的一部分。机械/电气的完整性检查，要按回路校验单的内容一步一步进行。 控制室工程基本不受工艺条件影响,所以施工可连续进行.系统调校工程将安排在试车前一个月集中进行.施工安全：施工中注意保护设施、设备、线路防止出线意外影响开车；采取防火措施。（7）对计算机PLC工程的基本技术要求：a. 全部计算机自控系统集成：自控系统（包括硬件与软件）的提供，并根据招标文件的图纸要求和投标书中的规定进行细化设计、软件编制、设备调试和式运行、技术培训，以及完成本特定任务有关的其他工作，配合工艺调试，满足工艺要求。数据总线、工
13、业总线的通讯 、以及计算机系统所用的电源电缆的敷设由承包商指导施工单位敷设。从系统工程的观点出发，保证所有的系统部件及系统共同组成一个统一的、合理的、完全整体化的监视及控制设施。保证每一个系统在移交时在所有细节上是完整的并出于良好的工作状态。必须提供及安装为达到标书中规定的正确的功能所需要的各种部件。提供全部细化的设计和文件，监控系统详细的机柜布置图、接线图等。提供软件的功能说明、使用说明和相关的全部手册、文本。按照工作程序移交符合标书要求的资料，包括产品样本、合格证、操作及维护手册、竣工图。所有资料应符合标书中的技术要求。与其他承包商、业主的协调。b.参考规范和标准自动控制系统的所有设备、软
14、件、配件和材料应符合投标书中和国际电工技术协会（IEC）的有关标准和中国标准GBJ93-88，除非另有说明。质量评定标准GBJ131-90，评定中缺少的项目可按照石油部交工表补充。对计算机、PLC和网络设备的选型，要求所选产品符合和不低于投标文件中所列设备的标准和规范。承保人所选的产品标准与投标文件有不同之处时，承保人必须以书面文件向招标方进行书面的说明。以顺利的交接验收。c.基本要求控制系统应在严格的工业环境下长期、稳定的运行。系统组件的设计应符合真正的工业等级，满足国内、国际的安全标准。并且易配置、易接线、易维护、隔离性好，结构坚固，抗腐蚀，适应较宽的温度变化范围。系统应具备良好的电磁兼容性。应承受工业环境的严格要求，平均无故障间隔时间（MTBF）大于等于10年
