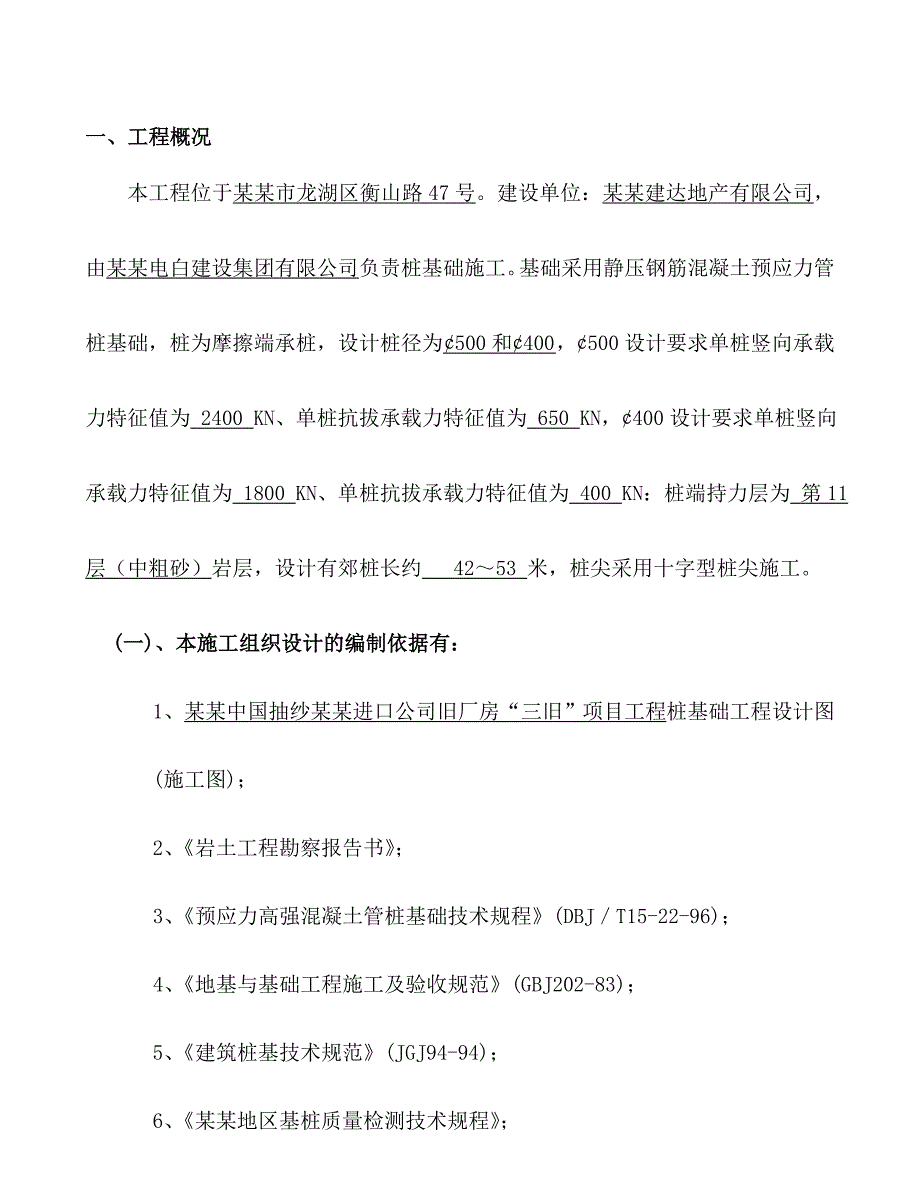

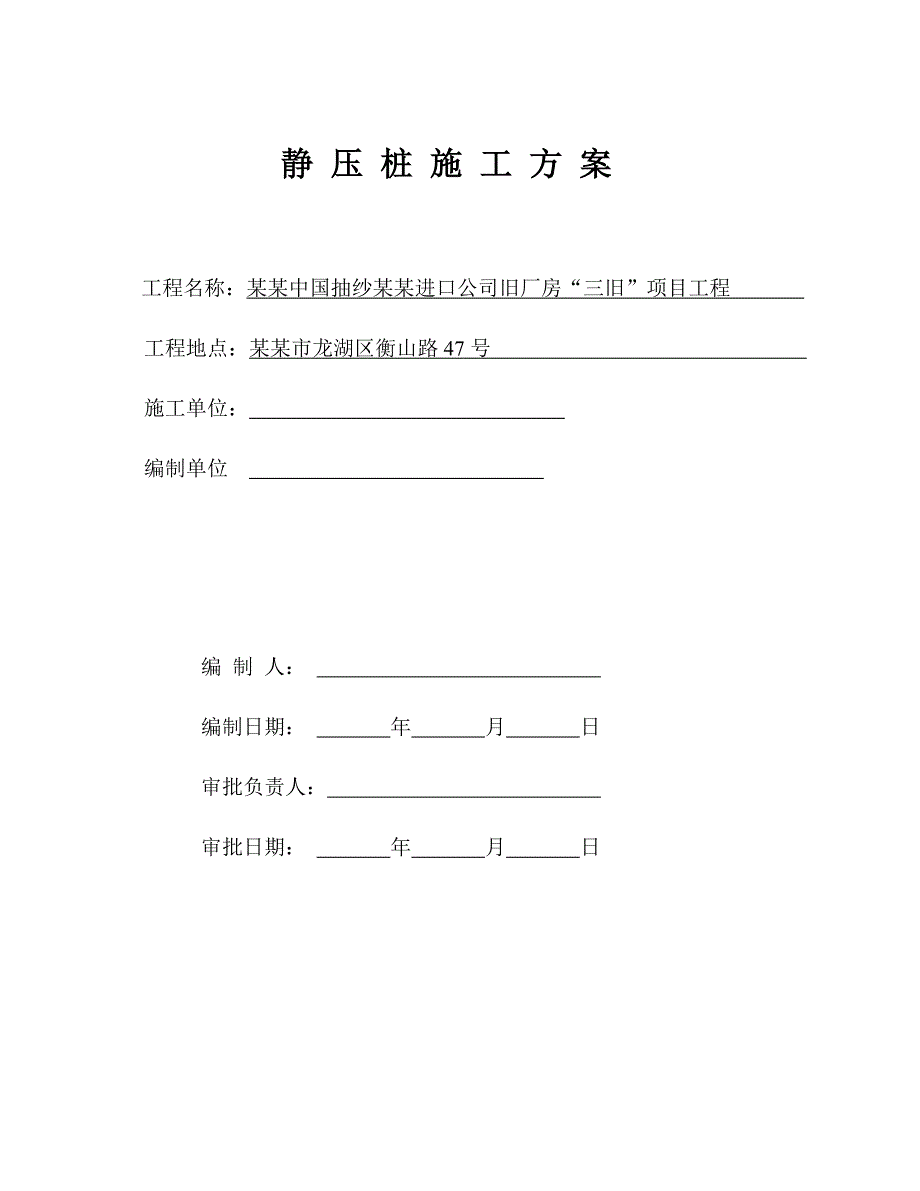

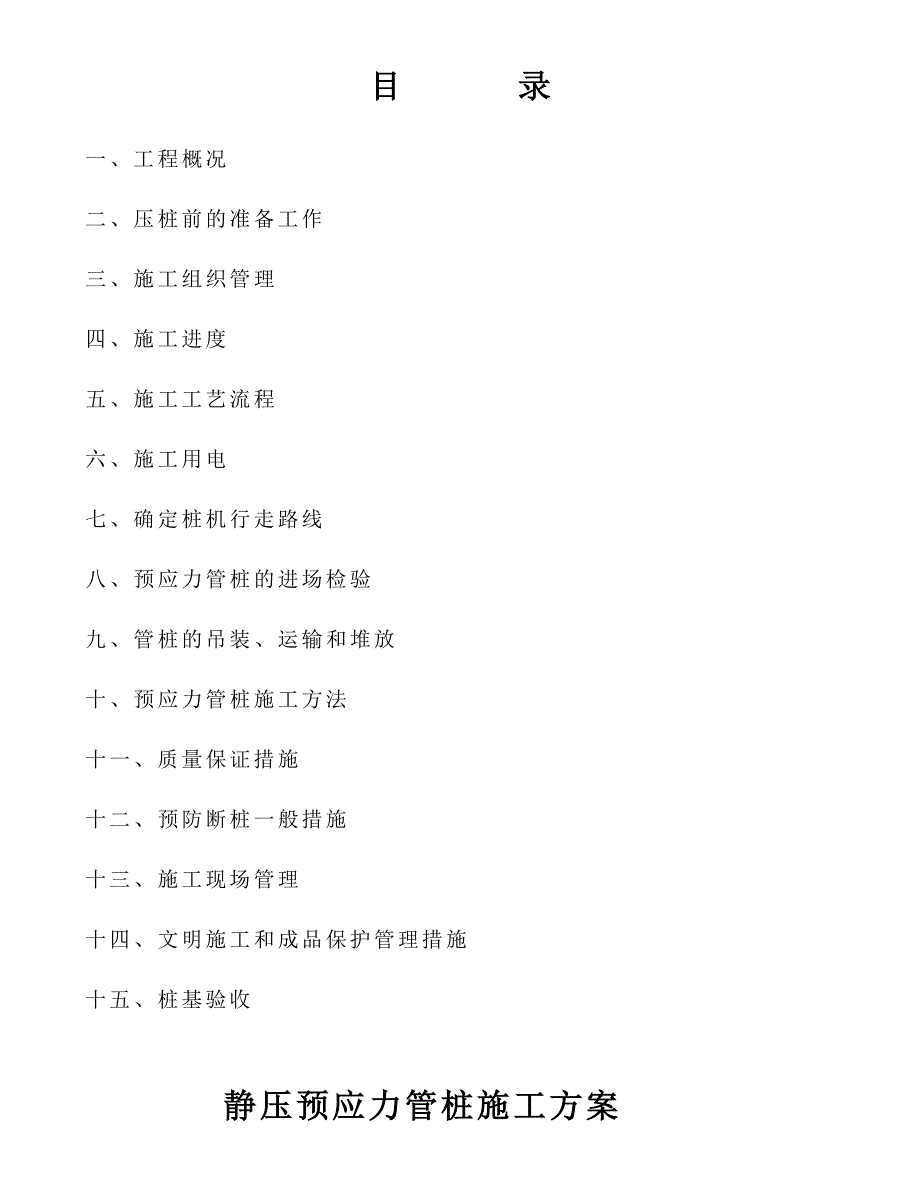

1、静 压 桩 施 工 方 案 工程名称:某某中国抽纱某某进口公司旧厂房“三旧”项目工程 工程地点:某某市龙湖区衡山路47号 施工单位: 编制单位 编 制 人: 编制日期: 年 月 日 审批负责人: 审批日期: 年 月 日目 录一、工程概况二、压桩前的准备工作三、施工组织管理四、施工进度五、施工工艺流程六、施工用电七、确定桩机行走路线八、预应力管桩的进场检验九、管桩的吊装、运输和堆放十、预应力管桩施工方法十一、质量保证措施十二、预防断桩一般措施十三、施工现场管理十四、文明施工和成品保护管理措施十五、桩基验收静压预应力管桩施工方案一、工程概况本工程位于某某市龙湖区衡山路47号。建设单位:某某建达地产

2、有限公司,由某某电白建设集团有限公司负责桩基础施工。基础采用静压钢筋混凝土预应力管桩基础,桩为摩擦端承桩,设计桩径为 500和400 ,500设计要求单桩竖向承载力特征值为 2400 KN、单桩抗拔承载力特征值为 650 KN,400设计要求单桩竖向承载力特征值为 1800 KN、单桩抗拔承载力特征值为 400 KN:桩端持力层为 第11层(中粗砂)岩层,设计有郊桩长约 4253 米,桩尖采用十字型桩尖施工。(一)、本施工组织设计的编制依据有:1、某某中国抽纱某某进口公司旧厂房“三旧”项目工程桩基础工程设计图(施工图);2、岩土工程勘察报告书;3、预应力高强混凝土管桩基础技术规程(DBJT15

3、-22-96);4、地基与基础工程施工及验收规范(GBJ202-83);5、建筑桩基技术规范(JGJ94-94);6、某某地区基桩质量检测技术规程;7、国家现行施工规范及标准;8、某某省、某某市有关文件规定;9、业主单位对实施本工程的有关具体要求;10、国家现行施工验收技术规范、技术标准和某某省、某某市地方标准;11、建设部颁布的建设工程施工现场管理规定;12、国家建设建筑工程质量验评标准及建筑施工安全生产、文明施工达标有关规定;13、施工现场的勘察。(二)、地质及水文情况 根据某某省地质建设工程勘察院场地钻孔勘察揭示的地质资料分析。(详见地质勘察资料) 二、压桩前的准备工作1认真熟悉设计图纸

4、,做好图纸会审工作,及时解决疑难问题;按要求做好压桩前的准备工作。2认真查阅工程地质勘察报告,确定压桩顺序及桩机行走路线,做好压桩前的技术及安全交底工作,建立工程交接班制度,制定工程质量目标和安全措施,确保施工有序、安全地进行。3根据地质资料及设计要求,对建筑物坐标进行坐标放样及定位轴线的施测工作控制在规范之内。并根据实际情况编制好管桩施工方案,经审核后方可组织施工。4进场的施工设备,应符合现场的施工技术要求和环境要求,如:压桩机型号、桩机重量、最大压桩力等。5施工过程中,管桩使用预制厂生产的成品桩,预制桩有15m、14 m 、13 m 、12 m 、11m、9m、7m、6m、5m等几种规格。

5、管桩入场前必须具备出厂合格证及生产厂家资质证明,接桩用的焊条、钢板等材质规格应符合设计要求;焊条要有出厂合格证,压力表要有检测报告。6正式施工前必须先进行试桩,以确定桩长、最大压力值等技术指标,并校核压桩机设备、施工工艺及技术措施是否符合要求。7现场供电(300kw以上)、供水、道路、临设房屋等应满足施工要求。8.夜间工作时,在桩机操作范围内必须装上8盏1千瓦电来满足照明要求9在施工过程中,如出现场地有旧基础、孤石等,需立即通知设计单位进行设计变更。 三、施工组织管理质量体系 项目总工材料部合同预算部办公室钢筋班木工班泥工班架子班安装班分包班组技术部施工部质安部分包单位机械设备部财务部技术负责

6、人项目经理四、施工进度的控制根据本工程特点以及以往的施工经验,采用 7 台 液压 桩机进行压桩作业,每台压桩机一天时间可压桩 12 根左右,由于地质限制,约15%桩需要进行水冲施工。在没有其他外界因素影响的情况下, 90天左右可以完成本工程 每段 预应力管桩的压桩任务。如遇图纸没出来、设计变更、自然灾害或场地出现陷机,工期应顺延。(主要工序施工计划详见附图)五、施工工艺流程:场地平整桩位放线桩机就位桩机调整(在此之前完成管桩的检验和运输工作)吊桩定位(桩尖焊接)垂直检查试桩静压桩接桩再静压桩压桩完成静力压桩施工工艺流程图:测量放线桩机就位吊桩插桩对中调直静压沉桩焊接桩再静压桩终止压桩锯桩头基桩

7、预制成品桩检测成品桩进场夹桩夹桩六、施工用电安全保证措施(1)、施工现场临时配电线路按施工现场临时用电安全技术有关规程要求架设整齐,架空线路采用绝缘导线。室内外线路与建筑施工机具、建筑物、车辆、行人等保持不小于最小安全距离,否则应采取安全保护隔离措施。(2)、接地方式应按临时用电安全技术的有关规定执行:采用TN-S保护系统,接地电阻不大于4,在临设总配电箱处加重复接地。接地采用镀锌角钢L505或镀锌钢管DG50埋设。(3)、实行三级配电两级保护,照明、动力分支电源应装设漏电保护装置,室内照明线路按规范布线装设灯具,特殊场所应按规范使用安全照明电源。(4)、使用电动机器时应在空载情况下启动。操作

8、人员应戴上绝缘手套、穿上绝缘胶鞋,在金属工作台上作业时,应铺设绝缘垫板。实行一机、一闸、一漏、一箱。勤检查勤维修。七、确定桩机行走路线:因压桩机与场地接触面积较大,且自身重量比较重(重 200 多吨),考虑到桩机行走的方便和压桩施工的方便,自建筑物的每个桩位出5m8作为桩机行走的工作面。施压边桩时桩中心点离障碍物不能小于2米,角桩不能小于3米。 (具体操作时详见桩机行走线路图) 八、预应力管桩的进场检验混凝土预制桩不列入进场检验的材料范围,其中在使用前,除按规定提供相应的质量证明材料之外,还必须提供生产企业的资质证书。1管桩的外观质量要求:项 目质 量粘皮和麻面局部粘皮和麻面累计面积不大于桩身

9、总面积的0.5%,其深度不得大于10mm,允许做有效修补。桩身合缝漏浆合缝漏浆深度小于主筋保护层厚度,每处漏浆长度不大于300mm,累计长度不大于管桩长度的10%,或对称漏浆的搭接长度不大于100mm,允许做有效修补。局部磕损磕损深度不大于10mm,每处面积不大于50cm2,允许做有效的修补。内处表面露筋不允许。表面裂缝不允许出现环向或纵向裂缝,但龟裂、水纹及浮浆层裂纹不在此限。端面平整度管桩端面混凝土及主筋镦头不得高出端板平面。断头、脱头不允许。当预应力主筋采用钢丝且其断线数量不大于钢丝总数的3%时,允许使用。桩套箍凹陷凹陷深度不得大于10mm,每处面积不大于25cm2。内表面砼塌落不允许。

10、2静压管桩允许尺寸偏差:项 目允许偏差值(mm)质检工具及量度方法长 度L+0.7%L-0.5%L采用钢卷尺端部倾斜0.5%L将直角靠尺的一边紧靠桩身,另一边紧靠端板,测其最大间隙直径5用卡尺或钢尺在同一断面测定相互垂直的两直径,取其平均值壁 厚正偏差不限-5用钢直尺在同一断面相互垂直的两直径上测定四处壁厚,取其平均值保护层厚度+10-5用钢尺在管桩断面处测量桩身弯曲度1/1000桩长且不大于20将拉线紧靠桩的两端部,用钢直尺测其弯曲处最大的距离端头板平整度2用钢直尺一边紧靠端头板,测其间隙处距离外 径0 -1用钢卷尺或钢直尺内 径2厚 度正偏差不限,负偏差为0注:表内尺寸以预应力管桩设计图纸

11、为准。3静压管桩桩身抗裂弯矩及极限弯矩应符合下表的规定:管桩外径(mm)类 型抗裂弯矩极限弯矩400AABBC5263758777104135174500AABBC99121144166148200258332九、管桩的吊装、运输和堆放当管桩的砼强度达到设计强度的70%后方可起吊,吊点应系于设计规定之处,达到100%后才能运输和压桩。如提前吊运,必须采取措施并经验算合格后方可进行。桩在吊装和搬运时,应把桩扎牢塞紧,防止产生滑动或滚动,必须做到平稳提升,避免撞击和振动。桩水平运输时,强度应达到100%,桩机和吊机应配合使用,运输可采用平板拖车或载重汽车,装载时应将桩装载稳固,并支撑、绑牢固。垂直

12、运输靠桩机自身作业,配备两台30KW的交流电弧焊机进行接桩处理。管桩运到现场经检查确无质量问题后,按如下规定堆放:(1)堆放场地应平整、坚实,不得产生不均匀沉降;(2)管桩堆放时,应按规格、桩号分层叠置在平实的地面上;(3)垫木与吊点的位置应相同,并保持在同一平面上;(4)叠层堆放时,必须在底层桩下设置二道贴地垫木,各层垫木应上下对齐,最下层的垫木应适当加宽;(5)桩的重叠层数应根据具体情况确定,但不应超过二层。十、预应力管桩施工方法1正式压桩前的准备工作(1)压桩前必须处理架空(高压线)和地下障碍物,架空高压线距离压桩机不得小于10米,场地表面应平整,排水应畅通,并满足压桩所需要的地面承载力。(2)压桩机运入现场安装就位后,应认真检查压桩设备各部位的质量和性能,施工前机械设备试行运转正常,并定期对机械设备维修保养、(3)定桩位,确定压桩顺序。根据现场地质勘察报告,桩基平面尺寸、桩的密集程度及深度,桩机移动方便等决定压桩顺序,对群桩基础先由中间向外方向施工或跳压。压桩机行走详见每栋的桩
