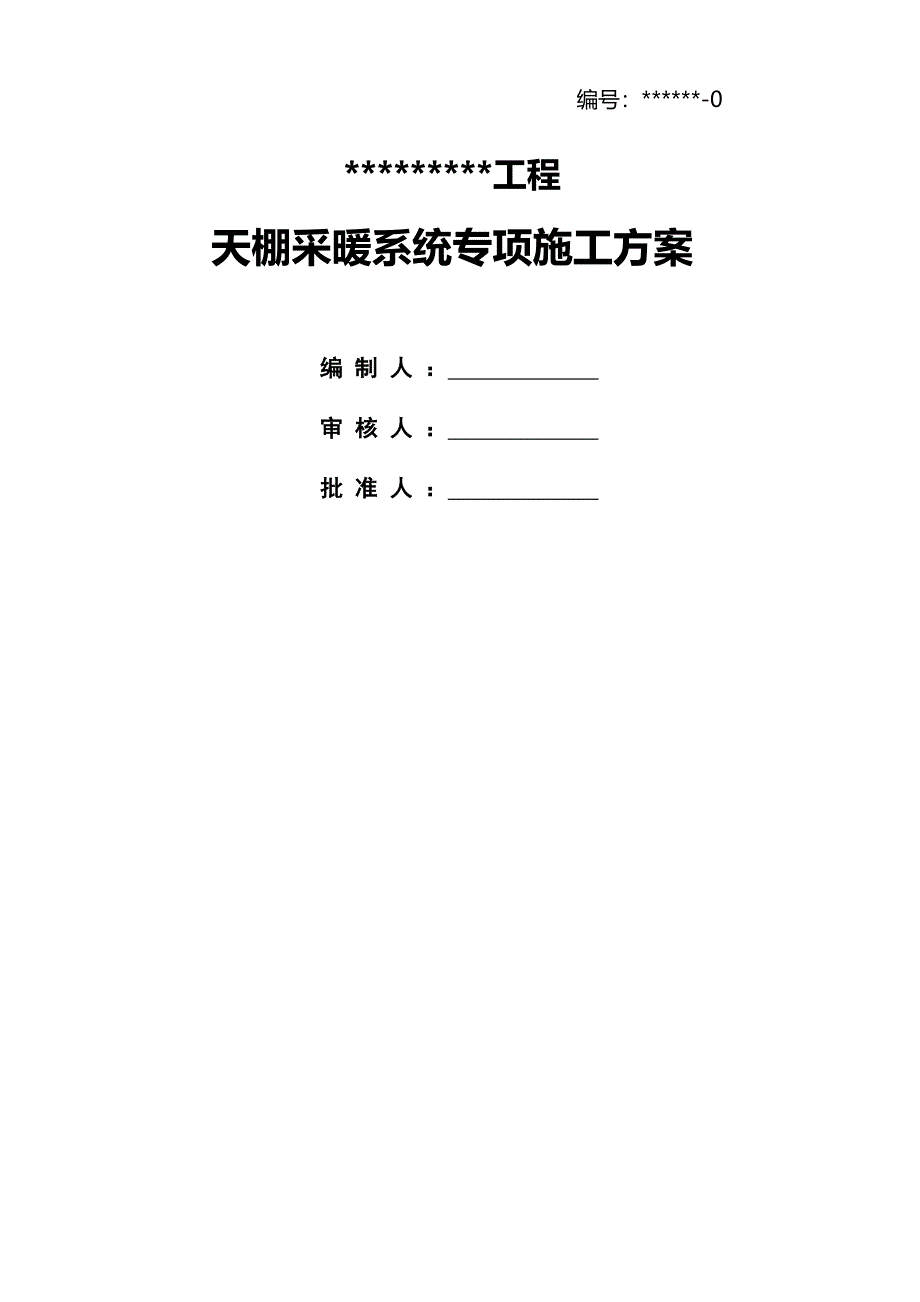

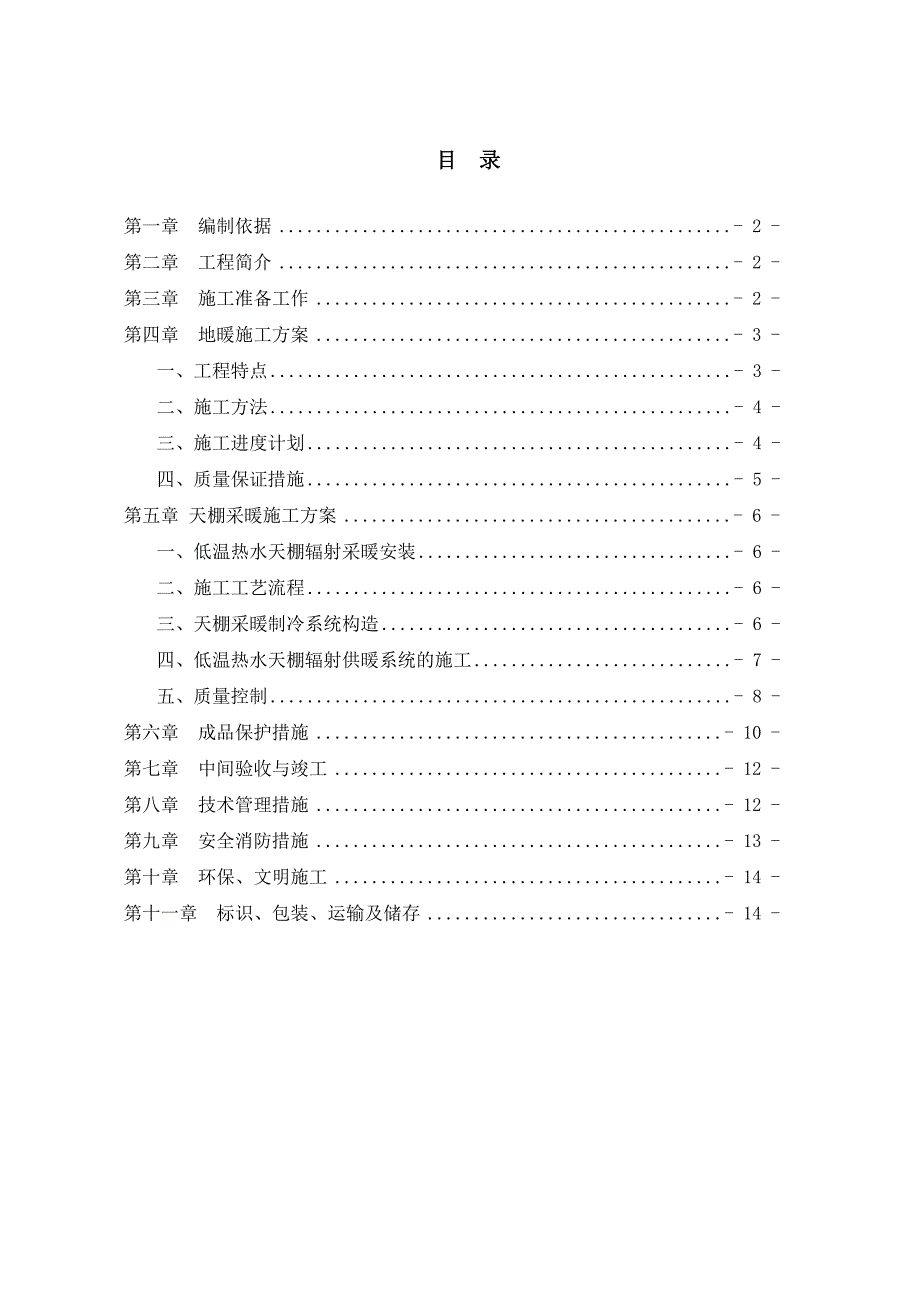

1、 编号：*-0 *工程天棚采暖系统专项施工方案编 制 人 ： 审 核 人 ： 批 准 人 ： 目 录第一章 编制依据- 2 -第二章 工程简介- 2 -第三章 施工准备工作- 2 -第四章 地暖施工方案- 3 -一、工程特点- 3 -二、施工方法- 4 -三、施工进度计划- 4 -四、质量保证措施- 5 -第五章 天棚采暖施工方案- 6 -一、低温热水天棚辐射采暖安装- 6 -二、施工工艺流程- 6 -三、天棚采暖制冷系统构造- 6 -四、低温热水天棚辐射供暖系统的施工- 7 -五、质量控制- 8 -第六章 成品保护措施- 10 -第七章 中间验收与竣工- 12 -第八章 技术管理措施- 12

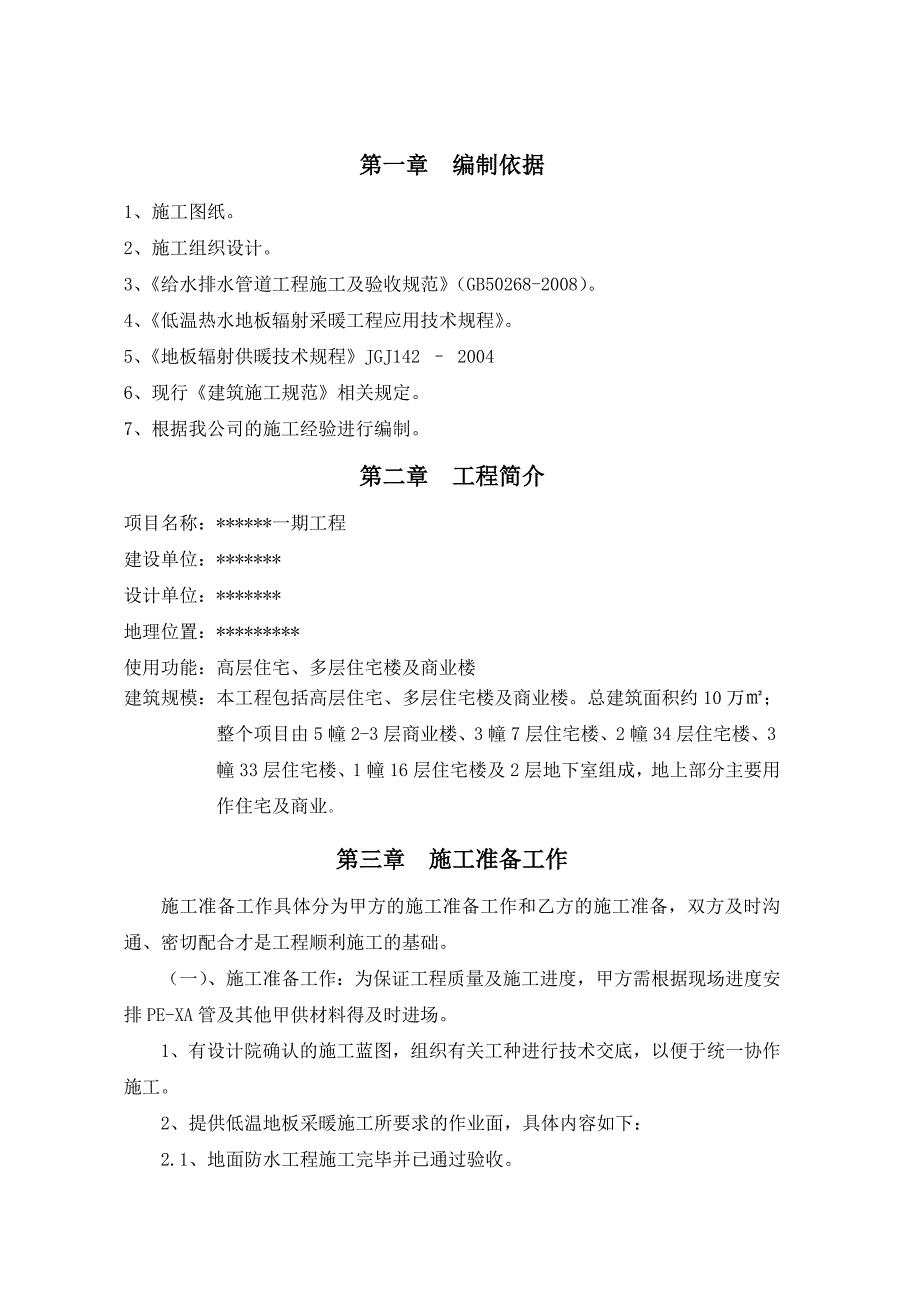

2、 -第九章 安全消防措施- 13 -第十章 环保、文明施工- 14 -第十一章 标识、包装、运输及储存- 14 -第一章 编制依据1、施工图纸。2、施工组织设计。3、给水排水管道工程施工及验收规范（GB50268-2008）。4、低温热水地板辐射采暖工程应用技术规程。 5、地板辐射供暖技术规程JGJ142 20046、现行建筑施工规范相关规定。 7、根据我公司的施工经验进行编制。第二章 工程简介项目名称：*一期工程建设单位：*设计单位：*地理位置：*使用功能：高层住宅、多层住宅楼及商业楼建筑规模：本工程包括高层住宅、多层住宅楼及商业楼。总建筑面积约10万；整个项目由5幢2-3层商业楼、3幢7层
3、住宅楼、2幢34层住宅楼、3幢33层住宅楼、1幢16层住宅楼及2层地下室组成，地上部分主要用作住宅及商业。第三章 施工准备工作施工准备工作具体分为甲方的施工准备工作和乙方的施工准备，双方及时沟通、密切配合才是工程顺利施工的基础。 （一）、施工准备工作：为保证工程质量及施工进度，甲方需根据现场进度安排PE-XA管及其他甲供材料得及时进场。1、有设计院确认的施工蓝图，组织有关工种进行技术交底，以便于统一协作施工。 2、提供低温地板采暖施工所要求的作业面，具体内容如下： 2.1、地面防水工程施工完毕并已通过验收。 2.2、室内低温地板采暖地面（找平层）的平整度要求正负误差在10mm以内，完成施工垃圾
4、清扫。 2.3、提供或满足地面采暖施工的标高要求的工作面。 质量目标：施工争取优质工程，必保合格工程。 部门职责：项目经理主管工程的全面工作，项目技术总工负责工程技术方面的工作及施工质量监督、控制工作，施工班组长负责安排组织各项施工任务。要求工程管理技术人员各尽其责，认真履行管理制度，各施工小组实行定额考核，所有工作人员均要严格执行公司的奖惩制度。 技术负责人 :*8施工班组长：*劳动力安排： 工程管理技术人员：1人 施工班组长：1施工人员：8人 共计：10人 第四章 地暖施工方案该地暖采暖施工部位主要为各住宅楼首层，承包内容：铺设苯板、粘贴复合铝铂、主立管阀门之后的连接管、室内PE-XA采暖
5、盘管、边角保温、波纹护管、伸缩缝设置、安装集分水器、安装与分水器的水平连接、打压、调试、售后服务等。依据施工图纸，在采暖工程施工规范和给排水施工规范为原则的基础上，针对工程的实际情况并结合甲方的要求编制施工组织设计，合理安排施工，确保工程的质量及进度。 一、工程特点 （1）甲方负责提供设计地板采暖施工图纸。 （2）乙方负责上述工程范围内的低温地热采暖系统工程的安装施工。（3）低温地热采暖工程与土建施工、电气、门窗安装、给水工程等工种交叉作业，要求各施工方密切配合，以确保整体工程质量和施工效率。二、施工方法 （一）、施工工艺流程图（如下）： 找平层的平整度及清洁程度的检查 分水器安装 铺设地面苯
6、板及边界保温带 铺设铝簿布及胶带 铺设地暖管 安装波纹套管 连接分水器 一次压力试验 浇筑混凝土 二次压力试验（二）、安装施工方法： 1、施工前进行室内找平层的检查工作，如现场不具备施工条件（如存在地面平整度不够、地面标高不符合要求、地面杂物堆放等情况）或具备条件的工作面量无法满足地板采暖工程进度计划，在此情况下不应进行地板采暖施工。 2、采暖工程施工时先将分集水器以水平方向按图纸尺寸及位置要求固定于墙壁上。 3、与前一项同时进行的是铺设聚苯板，其具体要求如下： 3.1、铺设30mm厚苯板要求做到平整、搭接严密。 4、按图纸要求铺设地暖管：5、地暖管与分集水器连接前应测量好连接尺寸，用专用管剪
7、断口，管口断面应垂直于管轴线，断口处应对残渣、毛刺进行修整清理，分、集水器与地暖管接口为转换接头式连接，将管头插入后拧紧锁母。6、全部安装完毕后，进行一次压力试验：在进水口连接临时水源，打开进水球阀、排水球阀，注水、排气至出水口无气泡后，存水打压，用手动试压泵缓慢加压，升压时间不少于15分钟，达到试验压力0.8Mpa，停止加压， 10分钟内压力降不大于0.05Mpa为合格。此项工作需经自检合格并经监理验收签字后，方可进行下一道工序施工，并及时作好试压记录。 7、在一次压力试验合格后，在保持工作的压力的情况下，填充混凝土，并在其后48小时混凝土养护期内采暖系统保持压力。在混凝土填充过程中避免损伤
8、地暖管外壁及破坏地暖管的排列。 8、待混凝土填充层养护期满后，需进行二次交工阶段打压，该程序具体步骤按第一次压力试验程序执行，并办理好交工报验手续。 三、施工进度计划 （一）、施工进度计划依据： 1、依据我公司的施工经验制定。 2、依据甲方按施工组织设计要求所提供的低温地热采暖施工条件定制。 3、除未可预见的工地停电、停水、停工其他工种对我方施工材料成品造成损坏而影响进度的情况和其它不合理因素及不可抗力因素以外，本进度计划对于其它正常的不可预见因素已做了相应的考虑。4、严格按工程合同履行施工进度计划。 四、质量保证措施 1、对所有材料实行采购检验，对所有部件、配件实行样品制：对所有材料、部件、
9、配件、设备采购时其性能和参数要求符合规范和设计的要求。进场材料必须有质检报告，产品合格证，本工程保证不用非正规生产厂家的无证材料。 2、对进场材料严格把关验收，核对其规格、型号、数量，要与合格证和质量证明文件相符；挂牌管理；做到防潮、防腐、防损坏；设专职人员管理；预制加工的设备应和厂家进行订货技术交底，进场后进行复检合格后方能使用；进场设备实行开箱验收制度。 3、严格控制工序，认真做好自检，保证隐蔽工程的质量：严格按照施工工艺、操作规程和验收规范施工，禁止违章作业。 4、班组设置专职质量检查员，及时认真检查现场施工质量，并将有关情况反馈到技术负责人和专业质量检查员；技术负责人和质量检查员要经常
10、进行检查，保证施工质量。 5、现场安排有多年地暖施工经验的技术人员和工长，做到施工现场24小时负责制，确保指挥灵、管理严、施工快、质量优。 6、施工现场设专职技术工程师，对地暖施工工艺、施工技术、每道工序，每个环节严格把关，不允许因施工人员个人素质差异而影响整体施工质量，对甲方要求的技术变更事项或施工中临时出现的技术问题，及时与甲方现场代表、监理公司及设计人员沟通，快速做出反应和处理意见，做到解决问题不过夜。 7、施工现场设专职质量监督检查员，每时每刻巡回对各班组施工质量进行检验，严禁违规施工，严禁偷工减料，杜绝任何可能出现的质量隐患。 8、各部门都要详细记录施工日志。第五章 天棚采暖施工方案
11、一、低温热水天棚辐射采暖安装天棚低温辐射采暖制冷系统主要是取代了以往的暖气片及户式空调系统，应用辐射的传热效率高，比对流和导热的方式快。天棚辐射采暖制冷是将PE-XA盘管敷设在顶部混凝土板内，通过载体的不断循环加热或对顶棚降温，传热以辐射为主的新方法。在夏季将冷水通入埋在混凝土中的PE-XA盘管里，冷水在夏季供水温度为20，回水温度为22，通过2温差来吸收室内热量，有效的解决了夏季降温问题；而在冬季，PE-XA盘管内供水温度为28，回水温度为26，同样是通过2温差来向室内辐射热量，其均匀的温度创造了最佳的舒适环境。二、施工工艺流程安装准备支模板绑扎下层钢筋划线打孔套管安装排管安装配合打压试验水
12、电专业管道敷设绑扎上层钢筋浇筑混凝土安装分水器连接分水器连接主立管综合打压调试三、天棚采暖制冷系统构造本系统是将PE管预埋设于120mm厚楼板现浇层得下铁之上、水电管线及上铁之下的（详见图1），通过辐射方式进行热交换（见图2）。图1图2 四、低温热水天棚辐射供暖系统的施工安装准备：在施工前，需要准备好设计图纸及其他相关技术文件，组织好施工力量和机具，并对施工人员进行技术交底，使工人了解建筑结构、施工方案及其与其他工种的配合措施，安装人员应熟悉管材的一般性能，掌握基本操作要点，严禁盲目施工。1. 划线打孔：在土建已支好的模板上，根据设计图纸标出PE-XA管敷设的位置线路，然后引至分水器的供水、回
13、水管在模板上打好孔。2. 套管安装：当供水和回水管穿楼板洞引至分集水器时，该段PE-XA管路需套上塑料保护管，以保证PE-XA管完好，无破损及其事故发生。3. 排管、安装：严格按照设计图纸上的盘管布置施工，以相应的间距按划好的线将PE-XA管用尼龙绑扎带紧固在楼板下排结构钢筋上。注意PE-XA管安装与外墙的间距不小于30cm（公共区域除外）。排管时不得将管扭曲或折叠，同时保证弯曲直径不小于8倍管外径。天棚管在经过灯盒附近时，需绕行，保证管外缘距灯盒中心25cm。4. 配合：由于系统要求在土建每层楼板绑扎钢筋过程中加入一道工序，因此，所有PE-XA排管的工作必须要与土建紧密结合起来，双方面共同商
14、讨合理的施工工序和流水段，进行有序的交叉作业，尽量减少土建间隔时间。5. 打压试验：连接各环路，充气打压，浇筑混凝土时，充气拉力保持1.1MPa。密切观察PE-XA盘管中压力的情况，如有压降要立即处理。6. 带压浇筑混凝土：浇筑混凝土时，随时观察PE-XA管及压力表，确保PE-XA管完好，所以管材的无破损至关重要。7. 安装分水器：按图纸要求，在建筑隔墙上将连接分水器的PE-XA管的暗埋槽开出。要注意开槽过程中不得乱剃乱凿，密切与土建施工相配合。由于分水器需要暗装在墙中，所以分水器在隔墙施工完毕后固定于墙内。每个分水器所控制范围内的盘管施工完毕后，将多有环路与检测装置相连接。8. 连接分水器：
15、必须按图纸要求将每个回路的管道沿下层的暗埋槽连接于分水器。所有供回水接头为专用接头，要求进行热熔连接。9. 连接主立管，进行综合打压、调试：在每组分水器安装完毕后，进行系统的最终压力检测。开始加压至1.1MPa后停止加压。由于塑料管膨胀等诸多因素，系统会出现一定的降压，此过程要求保持1小时，观察有无泄漏现象。10. 保压：为确保随时观察保护采暖管道，在完成试压后泄压重新充水加压，压力增至工作压力后保持水压。在装饰完成后或交房前必须每天观察各回路水压变化。在办理交房移交手续后方可泄压。 五、质量控制应按照建筑给排水及采暖工程施工质量验收规范GB502422002、通风与空调工程施工质量验收规范GB502432002及低温热水地板辐射
