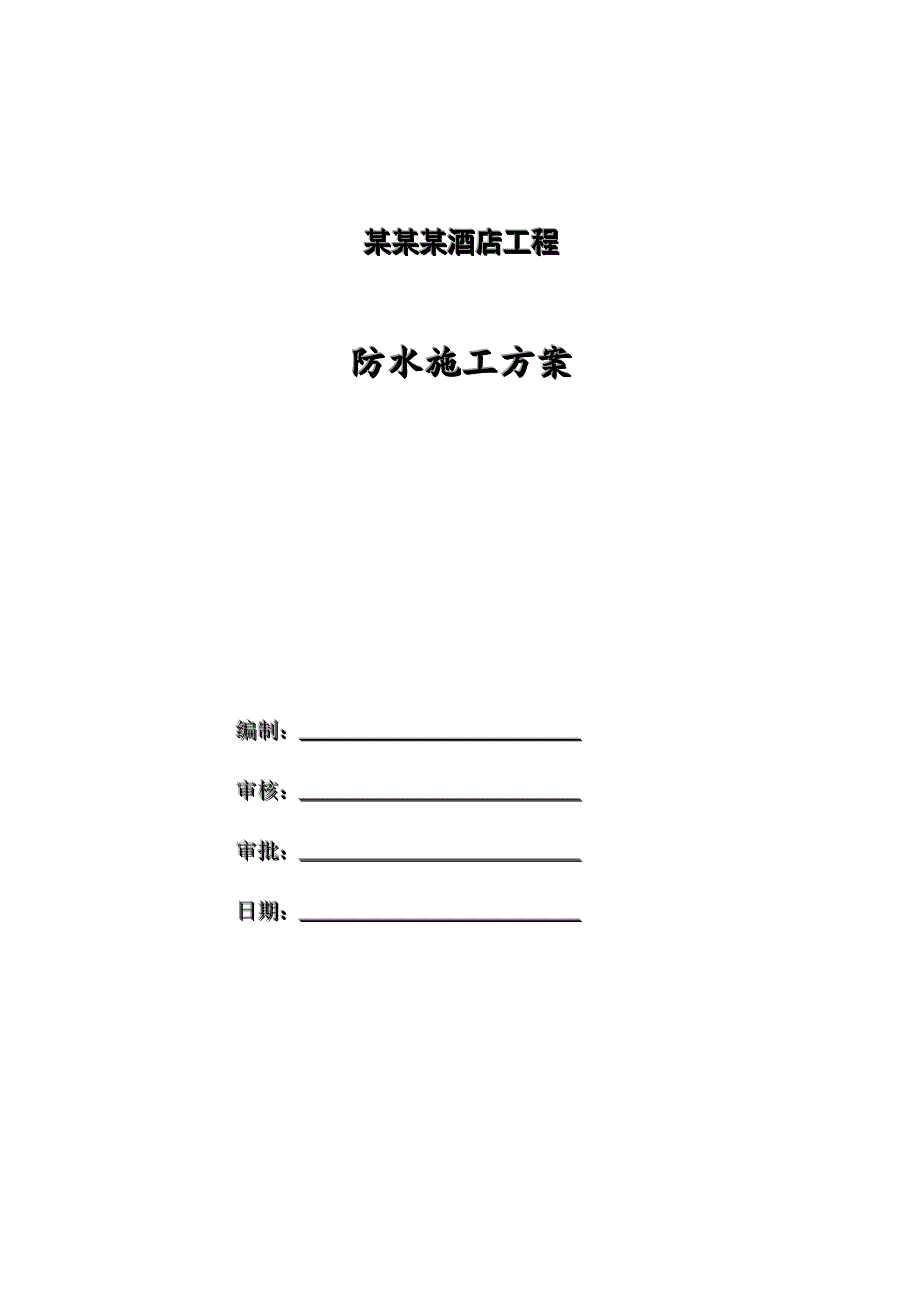

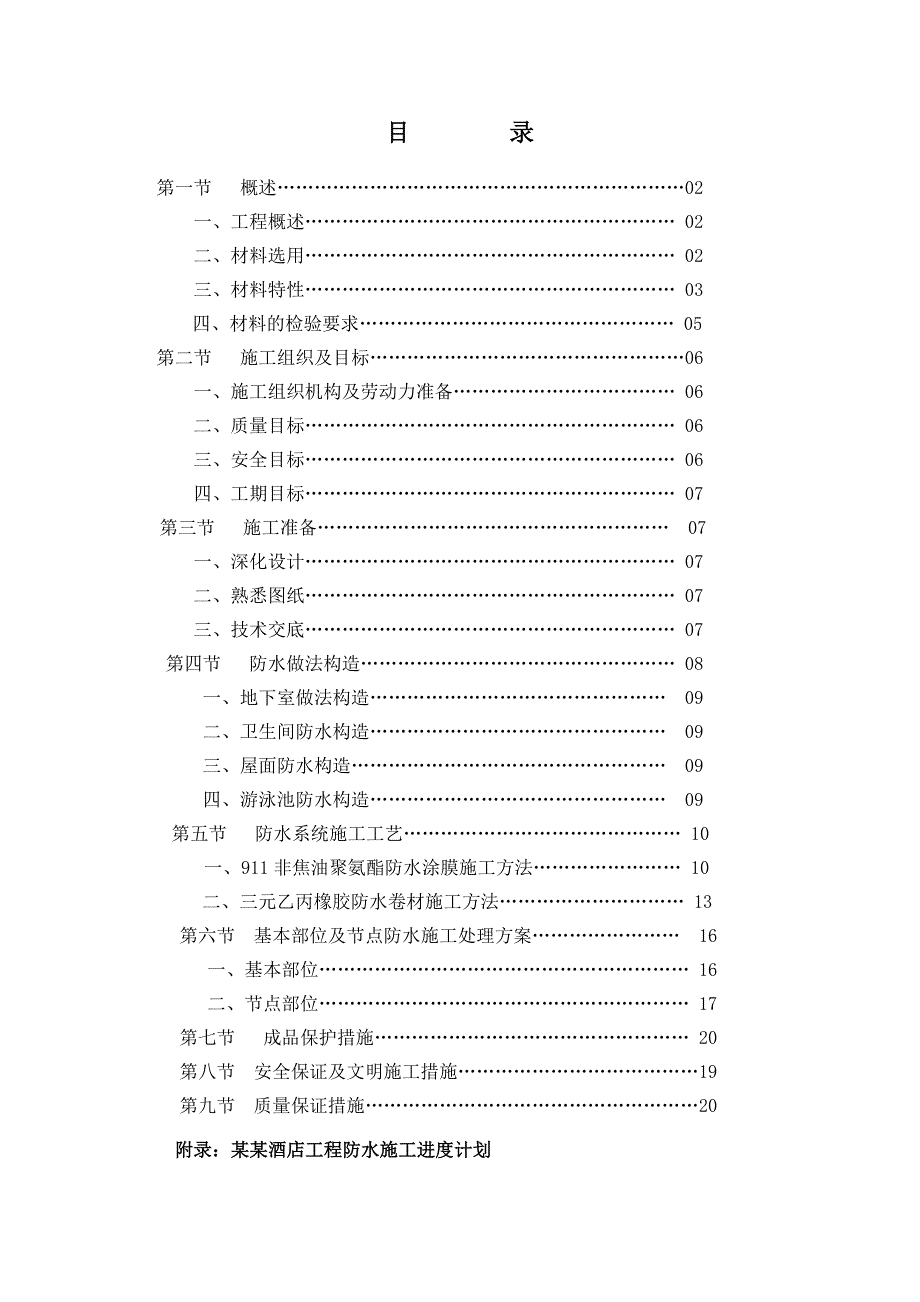

1、某某某酒店工程防水施工方案编制： 审核： 审批： 日期： 目 录第一节 概述02一、工程概述 02二、材料选用 02三、材料特性 03四、材料的检验要求 05第二节 施工组织及目标06 一、施工组织机构及劳动力准备 06二、质量目标 06 三、安全目标 06 四、工期目标 07第三节 施工准备 07一、深化设计 07二、熟悉图纸 07三、技术交底 07第四节 防水做法构造 08 一、地下室做法构造 09 二、卫生间防水构造 09 三、屋面防水构造 09 四、游泳池防水构造 09第五节 防水系统施工工艺 10一、911非焦油聚氨酯防水涂膜施工方法 10二、三元乙丙橡胶防水卷材施工方法 13第六节

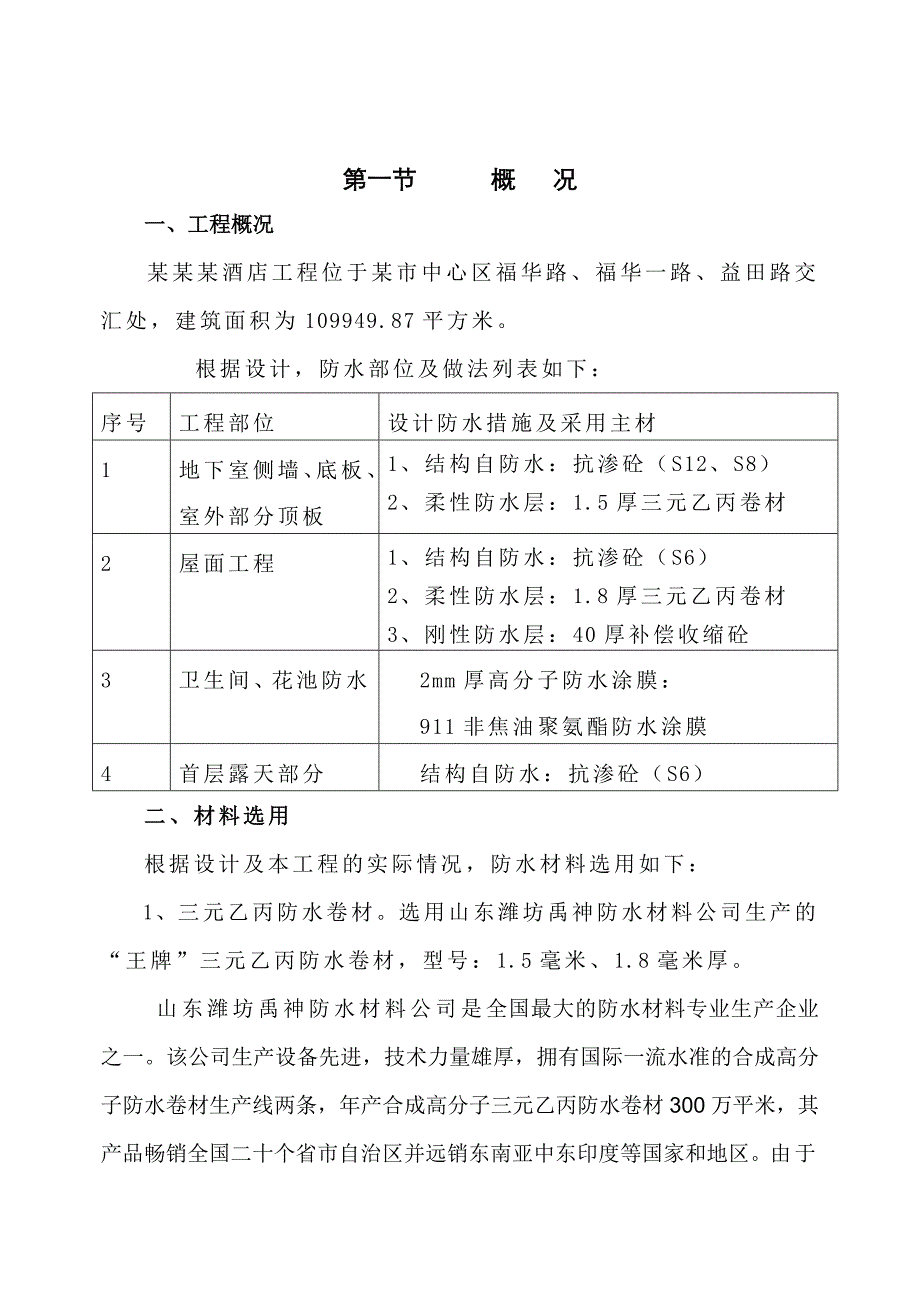

2、 基本部位及节点防水施工处理方案 16 一、基本部位 16 二、节点部位 17第七节 成品保护措施 20第八节 安全保证及文明施工措施19第九节 质量保证措施20附录：某某酒店工程防水施工进度计划第一节 概 况一、工程概况某某某酒店工程位于某市中心区福华路、福华一路、益田路交汇处，建筑面积为109949.87平方米。根据设计，防水部位及做法列表如下：序号工程部位设计防水措施及采用主材1地下室侧墙、底板、室外部分顶板1、结构自防水：抗渗砼（S12、S8）2、柔性防水层：1.5厚三元乙丙卷材2屋面工程1、结构自防水：抗渗砼（S6）2、柔性防水层：1.8厚三元乙丙卷材3、刚性防水层：40厚补偿收缩砼
3、3卫生间、花池防水2mm厚高分子防水涂膜：911非焦油聚氨酯防水涂膜4首层露天部分结构自防水：抗渗砼（S6）二、材料选用根据设计及本工程的实际情况，防水材料选用如下：1、三元乙丙防水卷材。选用山东潍坊禹神防水材料公司生产的“王牌”三元乙丙防水卷材，型号：1.5毫米、1.8毫米厚。山东潍坊禹神防水材料公司是全国最大的防水材料专业生产企业之一。该公司生产设备先进，技术力量雄厚，拥有国际一流水准的合成高分子防水卷材生产线两条，年产合成高分子三元乙丙防水卷材300万平米，其产品畅销全国二十个省市自治区并远销东南亚中东印度等国家和地区。由于其产品质量过硬，其产品在*市场长期占有较大份额。选用该公司产品，
4、完全能够满足本工程材料供应及质量的要求。 三元乙丙防水卷材适用于本工程的地下室侧墙、底板、室外部分顶板及屋面工程。2、911非焦油聚氨酯防水涂膜。选用*蓝盾公司自产、911非焦油聚氨酯防水涂料。*蓝盾公司是目前*较大的防水材料生产厂家之一，其产品畅销国内多个城市。本工程的防水也是由该公司施工，由于是自己的材料，自己施工，更能保证工程质量和材料的供应。911非焦油聚氨酯防水涂膜适用于卫生间、花池防水。3、砼自防水。在砼中掺加武汉三源特种建材有限公司生产的HEA型膨胀防水剂，实现砼自防水功能。根据设计，本工程的承台及地下三层底板必须保证抗渗压力S12，地下室部分其它位置砼抗渗压力S8，屋面及首层露
5、天部分砼渗压力为S6。通过砼中膨胀防水剂掺量及砼配合比的控制，实现砼不同的抗渗要求。武汉三源特种建材有限责任公司拥有武汉青山、安徽阜南两个生产基地，年产销混凝土膨胀剂系列、混凝土防水剂系列、混凝土减水剂系列能力达万吨，其产品仅在广东地区年销量就近两万吨，产品广泛应用于*的建筑工程（如：星海名城、北方大厦、宝安游泳中心、妇儿医院住院大楼等）。采用该公司的HEA型膨胀防水剂产品，完全能够保证工程施工的需要。三、材料特性1、三元乙丙防水卷材三元乙丙防水卷材，简称EPDM卷材，系以三元乙丙为基料所制成，其中含有大约97.5%的聚合物和2.5%的炭黑，以及抗氧剂和热稳定物质。它具有高度的韧性和优良的抗化
6、学性，抗老化性能，不易腐蚀。卷材接缝采用自动热合机连接，更增加了防渗的保证性。主要特点： 具有优异的抗化学腐蚀性能，耐沥青、油及焦油。 极强的抗紫外线、耐高温老化及抗氧化性能，可承受长期阳光直射。 抗撕裂强度高，在粗糙坚硬的基层上，具有极好的抗穿刺能力。 耐膨胀、抗细菌、不腐烂。 可焊性良好，可用热风、热楔焊接。2、911非焦油聚氨酯防水涂料911非焦油聚氨酯防水涂料是双组份固化反应型防水涂料。甲组份是以聚醚树脂和二异氰酸酯等经聚合反应制成的预聚物；乙组份由硫化剂、催化剂、树脂等多种辅助剂精制而成。甲、乙组份按一定比例配合搅拌均匀，涂在基面上，经固化反应后形成整体而具有橡胶状弹性的防水膜。（1
7、）主要特点 液态施工，常温固化，操作方便，工期短。 粘结力强、延伸性好、抗拉强度高。 产品固体含量高，性能稳定，耐候性好，防水性能可靠。 可在稍潮湿的基面上施工(含水率10%)。 冷施工作业，操作安全。 (2) 技术性能指标序号项 目指标1可容物含量g/m221002拉力n/50mm纵向350横向2503撕裂强度N纵向250横向1704耐热度90受热2h，涂盖层应无滑动、流淌滴落5低温柔度-18受冻2h，R=150mm，3s，变180无裂纹6不透水性压力MPa0.2保持时间min30四、材料的检验要求 同一规格品种的防水涂料，每10吨为一批，不足10吨者按一批进行抽检；同一规格品种的防水卷材，
8、每5000m2为一批，不足5000m2者按一批进行抽检。检查项目中的有一项指标不合格，应在受检项目中加强取样受检。各项指标达到标准为合格，否则即为不合格产品。 防水材料的辅助材料，应与防水材料配套供应和使用。 防水工程中使用的防水材料，必须具有说明书、合格证及检验单。第二节 施工组织及目标一、施工组织机构及劳动力准备 根据本工程的总进度计划，由*蓝盾防水工程公司组建*（福田）某某酒店防水工程项目部，在保证质量和工期的前提下，成立基层清理班和防水施工班两个现场施工班组。组织图如下：二、质量目标 工程质量达到国家规定的合格标准 工程质量达到设计院要求和合同规定的标准 工程符合以下标准或规范： 国家
9、标准地下工程防水技术规范(GB 50108-2001) 国家标准地下防水工程质量验收规范(GB 50208-2002) 国家标准屋面工程质量验收规范(GB 50207-2002) 广东省标准建筑防水工程技术规程(DBJ15-19-97) *建筑防水构造图集A、B 三、安全目标轻伤事故频率年度控制在1.5，重伤事故频率年度控制在0.5，重大伤亡事故频率控制为零。四、工期目标我司将根据总施工进度计划的要求，集中人力、财力、物力，确保工期，按照计划要求，按期完成防水施工任务。根据目前实际情况，计划底板部分防水施工总工期20天，其它部位防水防水施工进度与总体施工进度相适应。底板防水施工进度计划附后。第
10、三节 施工准备一、深化设计在原有设计基础上，根据本工程特点， 911非焦油聚氨酯防水涂料、三元乙丙高分子防水卷材防水系统的特点和现场条件，对整个防水分包工程进行了详细的设计，力求满足设计师的设计意图，达到良好的防水效果。目前深化设计图已报业主。二、熟悉图纸组织工程技术人员认真熟悉图纸、学习规范、了解设计意图、掌握设计精神和图纸内容，做好图纸会审工作。三、 技术交底通过书面和口头结合的方法，做好技术交底工作，交底要结合操作部位，务求细致齐全，关键部位和施工难点要进行详细的交底。第四节 防水做法构造一、地下室防水构造本工程按GB50108-2001地下工程防水技术规范二级防水等级设防，底板、侧墙和
11、室外部分顶板采用抗渗混凝土自防水与三元乙丙橡胶防水卷材(1.5mm厚)外防水相结合的措施。(1) 地下室底板防水 40mm厚C30细石砼保护层 1.5mm厚三元乙丙橡胶防水卷材(防水施工) 阴阳角两边30厘米范围内附加层及细部节点施工 20mm厚1：2.5水泥砂浆找平层 100mm厚C10细石混凝土垫层 素土夯实(2) 地下室侧墙防水 外墙结构混凝土； 20mm厚1：2.5水泥砂浆找平层； 阴阳角两边30厘米范围内附加层及细部节点施工 1.5 mm厚三元乙丙橡胶防水卷材(防水施工)； 30mm厚聚苯乙烯泡沫板保护层。(3) 地下室顶板防水 30mmC20细石砼保护层； 1.5 mm厚三元乙丙橡
12、胶防水卷材(防水施工)； 阴阳角两边30厘米范围内附加层及细部节点施工 1:3水泥砂浆找平层； 结构层。二、卫生间防水构造 2.0mm厚911非焦油聚氨酯防水涂膜，四周上返150mm高，内墙刷聚合物砂浆二道。 1.0mm厚911非焦油聚氨酯防水涂膜在地漏、阴阳角、穿板竖管等部位局部加强，宽度300mm，卷起300mm。三、屋面防水构造本工程屋面防水等级为级。 50厚硬质聚苯发泡胶隔热； 1.8mm厚三元乙丙合成高分子防水卷材，防水层在墙根部高出成活面300mm； 1.0mm厚911非焦油聚氨酯防水涂料在水沟、屋面管道周围涂刷加强层，宽度500mm，卷起200mm； 阴阳角两边30厘米范围内附加层及细部节点施工； 水泥砂浆找平层； 混凝土板结构层。四、游泳池防水构造 装饰层； 水泥砂浆找平层（51*50家股钢筋网）； 911非焦油聚氨酯防水涂料。第五节 防水系统施工工艺一、911非焦油聚氨酯防水涂膜施工方法(1) 施工材料主体材料，见下表：材 料 名 称规 格用 量用 途甲组分(预聚体)NCO=3.5%1.1kg/m2涂膜
