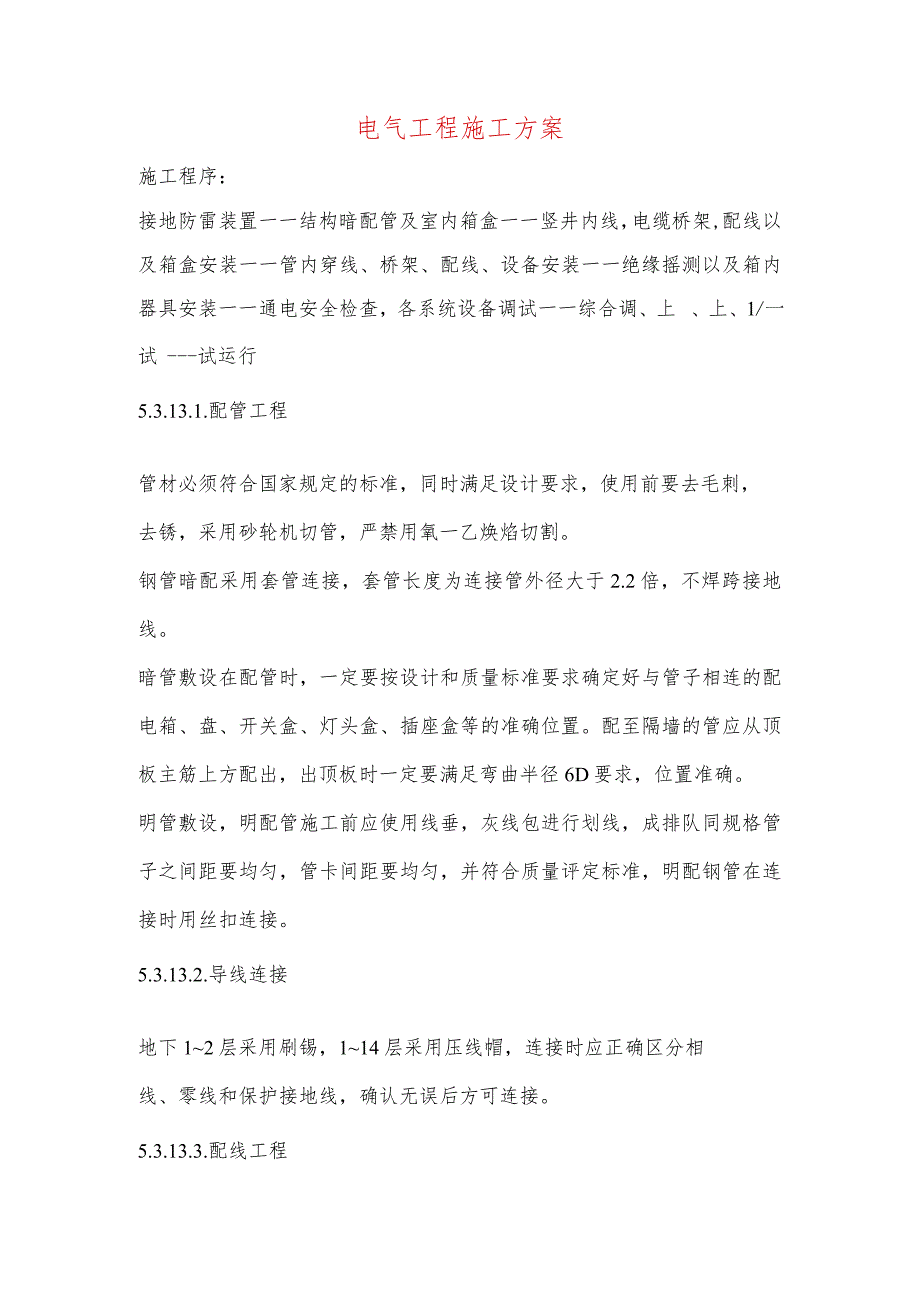

1、电气工程施工方案施工程序：接地防雷装置一一结构暗配管及室内箱盒一一竖井内线，电缆桥架,配线以及箱盒安装一一管内穿线、桥架、配线、设备安装一一绝缘摇测以及箱内器具安装一一通电安全检查，各系统设备调试一一综合调、上、上、1/一试试运行5.3.13.1.配管工程管材必须符合国家规定的标准，同时满足设计要求，使用前要去毛刺，去锈，采用砂轮机切管，严禁用氧一乙焕焰切割。钢管暗配采用套管连接，套管长度为连接管外径大于2.2倍，不焊跨接地线。暗管敷设在配管时，一定要按设计和质量标准要求确定好与管子相连的配电箱、盘、开关盒、灯头盒、插座盒等的准确位置。配至隔墙的管应从顶板主筋上方配出，出顶板时一定要满足弯曲半

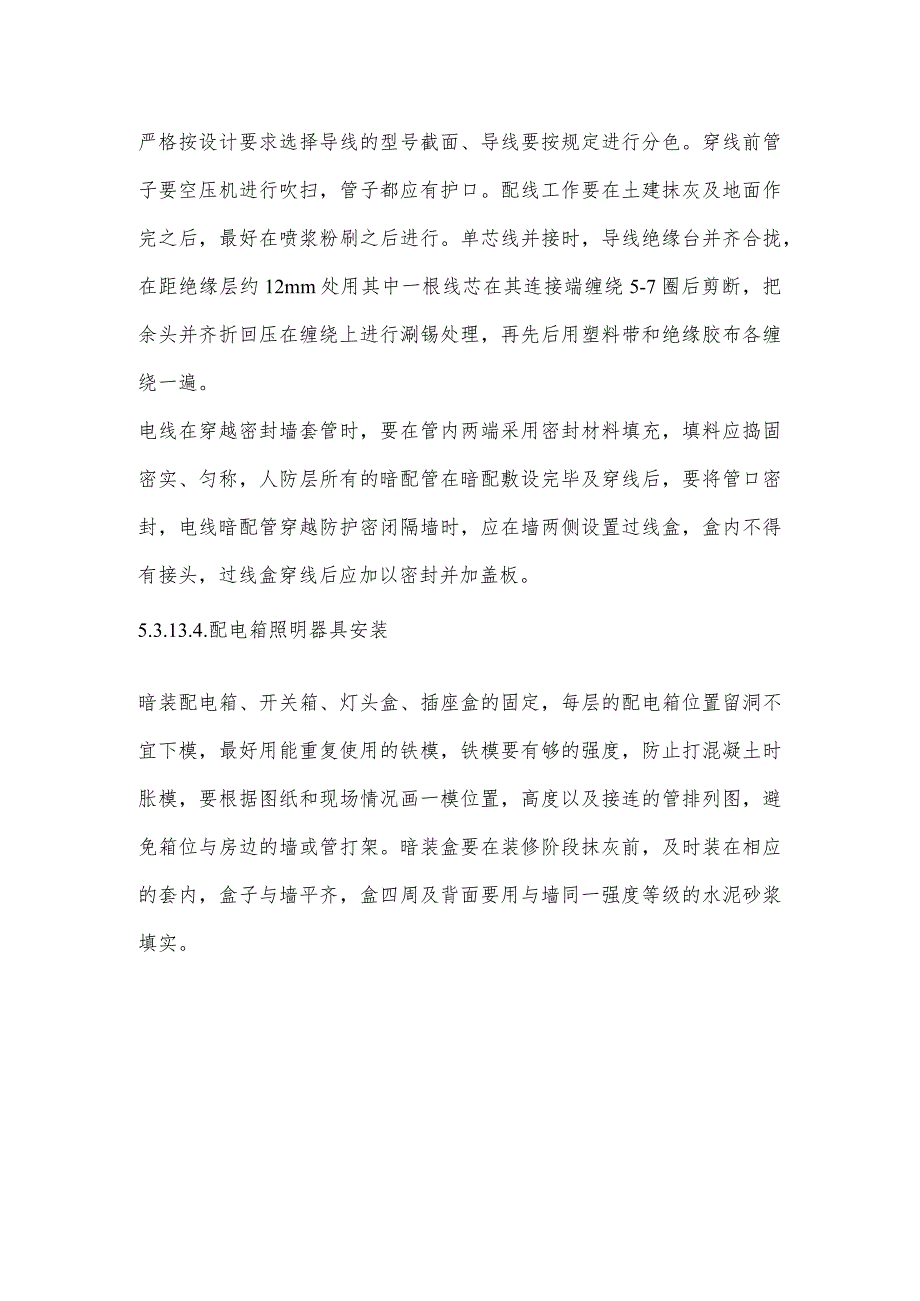

2、径6D要求，位置准确。明管敷设，明配管施工前应使用线垂，灰线包进行划线，成排队同规格管子之间距要均匀，管卡间距要均匀，并符合质量评定标准，明配钢管在连接时用丝扣连接。5.3.13.2.导线连接地下12层采用刷锡，114层采用压线帽，连接时应正确区分相线、零线和保护接地线，确认无误后方可连接。5.3.13.3.配线工程严格按设计要求选择导线的型号截面、导线要按规定进行分色。穿线前管子要空压机进行吹扫，管子都应有护口。配线工作要在土建抹灰及地面作完之后，最好在喷浆粉刷之后进行。单芯线并接时，导线绝缘台并齐合拢，在距绝缘层约12mm处用其中一根线芯在其连接端缠绕5-7圈后剪断，把余头并齐折回压在缠绕
3、上进行涮锡处理，再先后用塑料带和绝缘胶布各缠绕一遍。电线在穿越密封墙套管时，要在管内两端采用密封材料填充，填料应捣固密实、匀称，人防层所有的暗配管在暗配敷设完毕及穿线后，要将管口密封，电线暗配管穿越防护密闭隔墙时，应在墙两侧设置过线盒，盒内不得有接头，过线盒穿线后应加以密封并加盖板。5.3.13.4.配电箱照明器具安装暗装配电箱、开关箱、灯头盒、插座盒的固定，每层的配电箱位置留洞不宜下模，最好用能重复使用的铁模，铁模要有够的强度，防止打混凝土时胀模，要根据图纸和现场情况画一模位置，高度以及接连的管排列图，避免箱位与房边的墙或管打架。暗装盒要在装修阶段抹灰前，及时装在相应的套内，盒子与墙平齐，盒四周及背面要用与墙同一强度等级的水泥砂浆填实。
