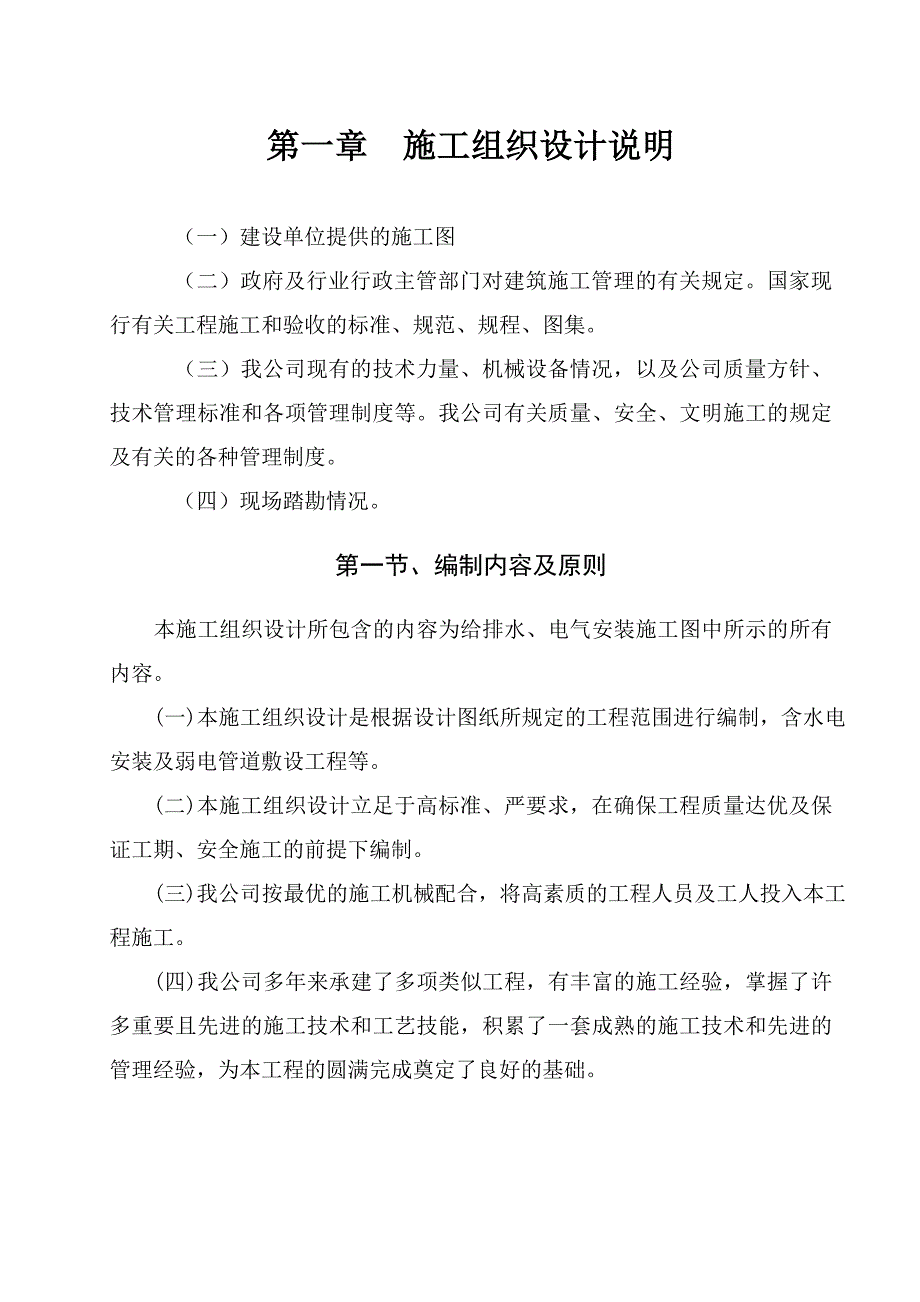

1、第一章 施工组织设计说明（一）建设单位提供的施工图（二）政府及行业行政主管部门对建筑施工管理的有关规定。国家现行有关工程施工和验收的标准、规范、规程、图集。 （三）我公司现有的技术力量、机械设备情况，以及公司质量方针、技术管理标准和各项管理制度等。我公司有关质量、安全、文明施工的规定及有关的各种管理制度。（四）现场踏勘情况。第一节、编制内容及原则本施工组织设计所包含的内容为给排水、电气安装施工图中所示的所有内容。(一)本施工组织设计是根据设计图纸所规定的工程范围进行编制，含水电安装及弱电管道敷设工程等。(二)本施工组织设计立足于高标准、严要求，在确保工程质量达优及保证工期、安全施工的前提下编制

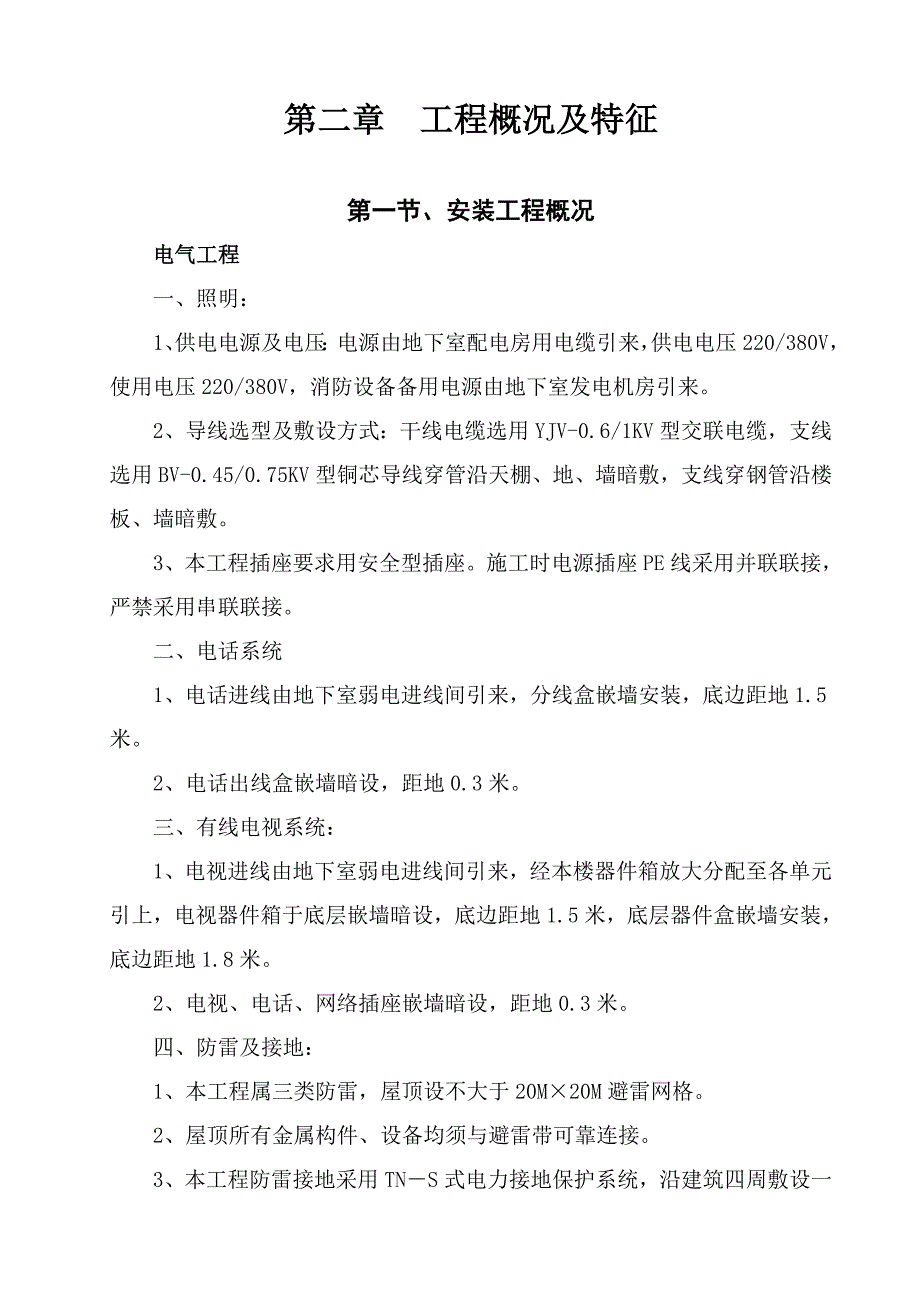

2、。(三)我公司按最优的施工机械配合，将高素质的工程人员及工人投入本工程施工。(四)我公司多年来承建了多项类似工程，有丰富的施工经验，掌握了许多重要且先进的施工技术和工艺技能，积累了一套成熟的施工技术和先进的管理经验，为本工程的圆满完成奠定了良好的基础。第二章 工程概况及特征第一节、安装工程概况电气工程一、照明：1、供电电源及电压：电源由地下室配电房用电缆引来，供电电压220/380V，使用电压220/380V，消防设备备用电源由地下室发电机房引来。2、导线选型及敷设方式：干线电缆选用YJV-0.6/1KV型交联电缆，支线选用BV-0.45/0.75KV型铜芯导线穿管沿天棚、地、墙暗敷，支线穿钢
3、管沿楼板、墙暗敷。3、本工程插座要求用安全型插座。施工时电源插座PE线采用并联联接，严禁采用串联联接。二、电话系统1、电话进线由地下室弱电进线间引来，分线盒嵌墙安装，底边距地1.5米。2、电话出线盒嵌墙暗设，距地0.3米。三、有线电视系统：1、电视进线由地下室弱电进线间引来，经本楼器件箱放大分配至各单元引上，电视器件箱于底层嵌墙暗设，底边距地1.5米，底层器件盒嵌墙安装，底边距地1.8米。2、电视、电话、网络插座嵌墙暗设，距地0.3米。四、防雷及接地：1、本工程属三类防雷，屋顶设不大于20M20M避雷网格。2、屋顶所有金属构件、设备均须与避雷带可靠连接。3、本工程防雷接地采用TNS式电力接地保

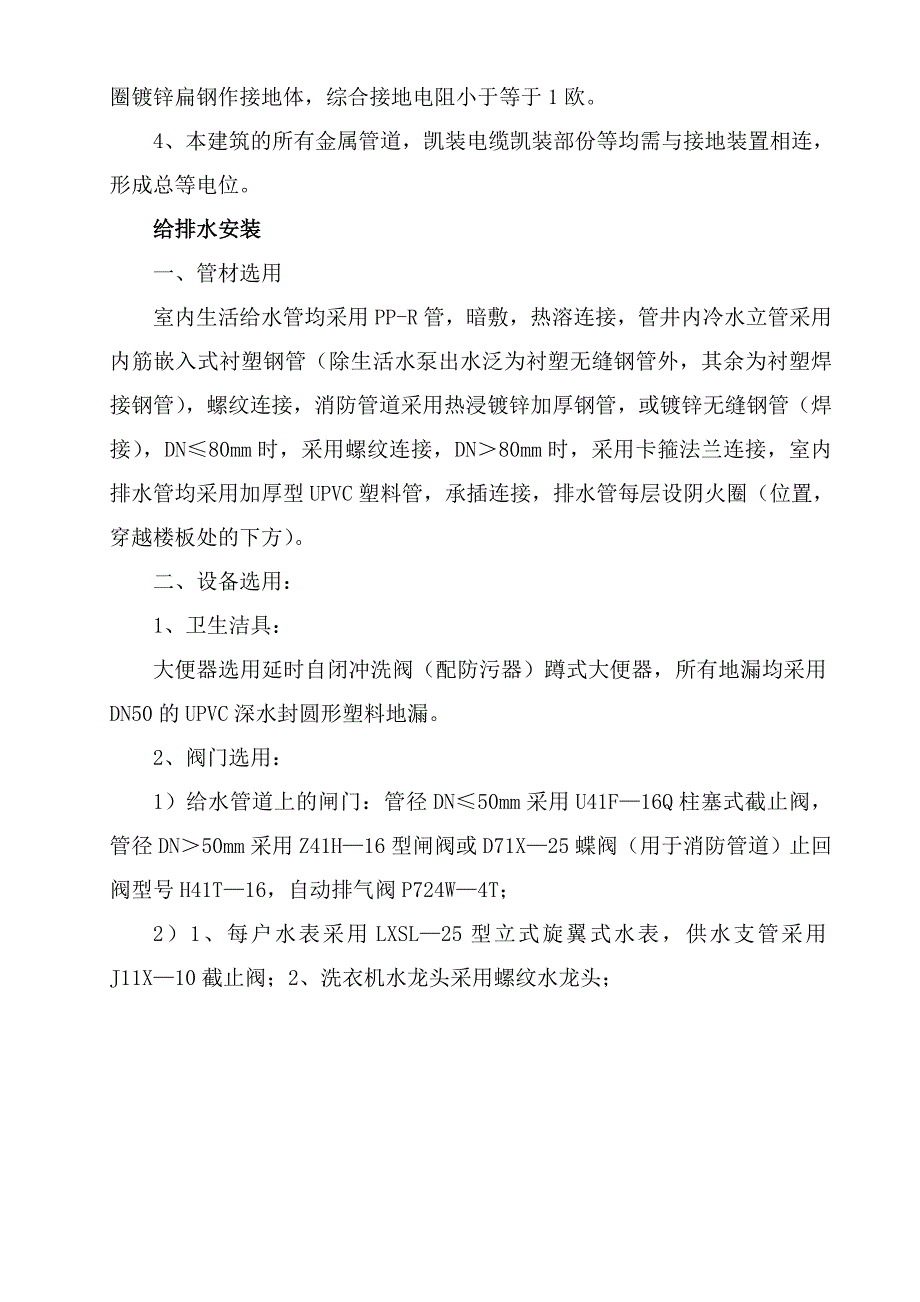

4、护系统，沿建筑四周敷设一圈镀锌扁钢作接地体，综合接地电阻小于等于1欧。4、本建筑的所有金属管道，凯装电缆凯装部份等均需与接地装置相连，形成总等电位。给排水安装一、管材选用室内生活给水管均采用PP-R管，暗敷，热溶连接，管井内冷水立管采用内筋嵌入式衬塑钢管（除生活水泵出水泛为衬塑无缝钢管外，其余为衬塑焊接钢管），螺纹连接，消防管道采用热浸镀锌加厚钢管，或镀锌无缝钢管（焊接），DN80mm时，采用螺纹连接，DN80mm时，采用卡箍法兰连接，室内排水管均采用加厚型UPVC塑料管，承插连接，排水管每层设阴火圈（位置，穿越楼板处的下方）。二、设备选用：1、卫生洁具：大便器选用延时自闭冲洗阀（配防污器）蹲
5、式大便器，所有地漏均采用DN50的UPVC深水封圆形塑料地漏。2、阀门选用：1）给水管道上的闸门：管径DN50mm采用U41F16Q柱塞式截止阀，管径DN50mm采用Z41H16型闸阀或D71X25蝶阀（用于消防管道）止回阀型号H41T16，自动排气阀P724W4T；2）1、每户水表采用LXSL25型立式旋翼式水表，供水支管采用J11X10截止阀；2、洗衣机水龙头采用螺纹水龙头；第三章施工组织机构设置第一节、施工管理机制根据工程的规模和特点，公司成立安装工程施工领导小组，负责指导、监督、协调、服务工作；委派具有丰富经验的工程项目经理负责具体的施工管理。对工程项目的工期、质量、安全、成本、文明施
6、工等综合效益进行高效的、有计划的组织和协调，运行中要加强项目管理，建立严格质量保证体系，同时向业主承诺：针对此工程项目，我公司推选的项目班子一律持证上岗，项目经理将对工期、质量、安全、成本及文明施工全面负责。项目部主要以三个阶段的现场管理为重点：一是结构施工管线预埋阶段，分别与各班组进行详细的技术交底、样板示范，签订质量保证合同；二是装饰装修安装阶段，突出现场的动态管理，落实到人，跟踪到位；三是工程进入后期施工时突出以成品保护为管理重点。第二节、施工总体目标和要求一、施工目标1、质量目标：工程质量一次验收合格，并达到国家合格验收标准。2、工期目标：结合我公司承建类似工程的施工经验和对各种施工条
7、件的落实程序，拟投入的机械设备和劳动力以及我公司总部对本工程强有力的人力、物力保证以及技术支持。综上所诉，在确保施工质量目标的前提下，对工期提出了如下目标：1、严格按照合同工期，水电安装时间：从工程开工后一直配合工程完工，不占绝对工期。3、安全生产目标：杜绝死亡及重伤事故，积极配合土建工程创建安全施工标准化现场。4、文明施工目标：严格按照成都市十佳标准化文明施工工地的标准组织施工。二、施工总体要求我公司将满足业主对工程的要求，以“优质、高效、安全、文明施工”为目标。在整个施工过程中制定相应的控制措施，始终围绕这些目标精心组织施工，严格监督、检查验收各工序的施工质量、安全、工期。大力采用新技术、
8、新工艺、新材料，密切同业主以及各有关单位之间的联系，搞好周边关系，强化项目经理责任制，自觉接受业主、监理、设计、质量监督单位的监督、检查。第三节、施工力量安排一、工程任务1、水、电安装及弱电埋管安装由本公司项目部承担。2、特殊要求的工程由专业公司承担，本公司负责协调配合。3、现场施工机械设备由本公司提供和专职管理。二、施工统筹1、由我公司指定专业负责人组成项目经理部，负责各工种、各专业的协调配合工作，全面控制工程进度及质量、安全。2、工程技术资料管理：项目经理部对其所施工项目的工程质量负责，自行完成工程技术资料，并严格按有关规定检查、记录。3、投入的主要劳动力，依据劳动定额和施工进度要求以及现
9、场施工流水段的划分，对本工程施工分基础、主体结构、装饰装修及竣工收尾四个阶段，配备各阶段的劳动力。第四节、施工组织机构的启动与高效运作一、施工组织机构的启动1、根据本工程各方面情况及特点，有针对性的组建项目班子，对入选的班子一旦经业主确认后，项目班子将处于启动状态，进场之前根据设计要求积极为本工程做好开工前的准备工作（材料、机械、技术等准备工作与策划工作），并且以无条件满足本工程需要。2、根据项目经理部的实际结构，具体明确每个项目管理人员的责、权、利，使全体管理人员有条不紊、忙而有绪地开展工作。3、严格用制订的各项管理制度来指导、督促、规范每个管理人员的工作质量和工作效率，变“人盯人”、“人管
10、人”为“制度管理人”，做到项目管理“有章可循、执法必严、违章必纠”，形成军令如山、赏罚分明的管理模式。 第五节、施工组织机构高效运作保障措施(一)组织强有力的安装项目班子，选择思想好、业务精、能力强、善合作、服务好的管理人员进入项目班子。(二)建立健全项目经理、工长、内业、材料、机械、劳资、内审等岗位责任制，由工程领导小组定期进行考核。(三)强化激励约束机制，制定业绩评比、奖罚办法，定时组织项目经理部管理人员会议，检查工作质量。(四)建立工程领导小组现场办公制，每半月召开一次现场办公会，重点帮助解决项目的资金、质量、进度等问题，以确保资金为前提，带动项目工作的高效运作。 (五)由质量检验员、安
11、全员等项目各部门管理人员以及各专业、各工种主要负责人、监理代表参加的例会制度，重点解决工程质量、进度、施工技术难点，明确问题的处理措施及解决时间，并形成会议纪要。(六)实行劳动用工管理，选择组织能力强，技术水平高，能打硬仗的作业队伍，确保工期按时或提前完成。第六节、建立质量、安全保证体系及质量检验系统建立质量、安全保证体系及质量检验系统是保证工程质量顺利进行的根本保证。我们将在全面熟悉施工图，充分领会设计意图的前提下，建立以公司总经理、总工程师为首的质量安全保证体系。第七节、施工组织部署一、开工前部署在开工前，我公司先做准备工作，包括项目管理机构及人员的选择，机械设备的投入及施工安排，市场的调
12、研，施工组织设计和技术方案研究及优选等，积极主动地与业主、其它施工单位进行衔接。第八节、安全施工及环境条件处理措施1、为了确保施工现场安全、文明整洁，该工程采取全封闭施工，在临时道路方向及进出口处搭设安全防护棚架。2、为了尽量减少施工噪音对周围邻居的影响，合理调节浇筑时间。第四章施工进度计划在施工过程中，平衡流水作业，多工种、多专业交叉施工，必须以施工关键路线、主导工序为核心，搞好非关键路线的交叉作业搭接施工，才能有效控制工程总工期。本工程确保工期的关键在于施工单位计划组织的慎密，空间交叉的合理和时间衔接的精确。施工进度计划及各分部分项的时间关系见后“施工进度计划表”。第五章施工总平面布置方案
13、第一节、施工总平面的设计原则1、因地制宜，尽量提高施工场地的周转使用。2、便于施工管理。3、尽量降低运输费用，保证运输方便，减少二次搬运。4、尽量降低临时设施的修建费用，缩短各种临时管线的长度。5、要满足防火和生产安全方面的要求。6、合理布置生活区的临时设施，以便于工人生产和生活，并满足文明施工要求。第二节、施工总平面布置一、生产生活供水系统方案1、水源水源由业主方提供的给水点直接接入。2、用水量计算a. 施工工程用水量计算：砼、砌块、抹灰、装饰等工程。1.11.55075083600k1k2Q1N183600q1= = =2.14(升/秒)b.消防用水量q310L/S由于q1 q3，故总用水
14、量Q =q3=10/s4 Qv1000 4103.142.51000c.供水干管管径计算：d= = =0.071(m)v：流速取2.5升/秒。计算得d=DN70，考虑到管道的水头损失，故供水干管的管径选择为DN80。d. 供水支管：生产用水每层接出DN25支管。二、生产生活供电系统方案1、施工现场情况根据该工程实际情况，采用敷设方式为穿管明敷、电杆横担瓷瓶拉线敷设为主的方式，根据临时用电规程规定，采用三相五线制布线，主体与装饰阶段每二层设一配电箱。2、电力计算本工程施工用电高峰期在主体施工阶段，因此整个施工现场临时用电计算按主体用电量考虑： P1 COS总用电量计算公式：P=1.05（K1 +
15、K2P1+K3P3）P供电设备总需容量（KVA）P1电动机额定功率（KW）P2电焊机额定容量（KVA）P3照明容量（KW）COS平均功率因数0.75需要系数：K1=0.6 K2=0.4 K3=1 229.2 0.75P=1.05（0.6 +0.4199.8+130）=256KVA故甲方应提供260KVA的电源，以满足施工需要。在特殊情况下需自备发电机发电以满足施工需要。3、线路选择：动力、照明线路采用三相五线制配线，其截面选择根据BLA持续允许电流表确定，电流量计算按下列公式计算：KP I线1 3U线COSI：电流值P：用电设备总需容量U线：电压COS：功率因素一般取0.75K：所需系数0.6
