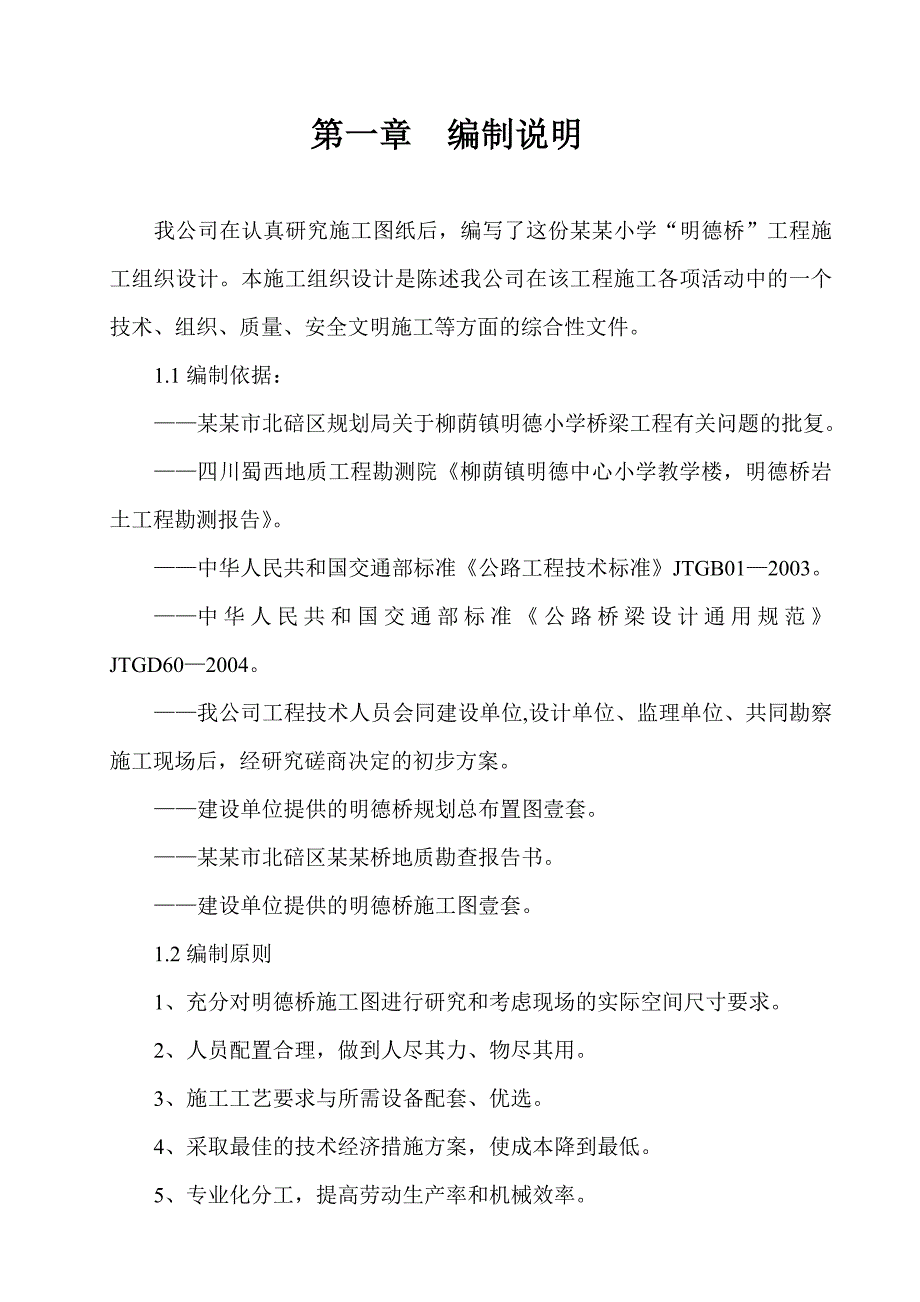

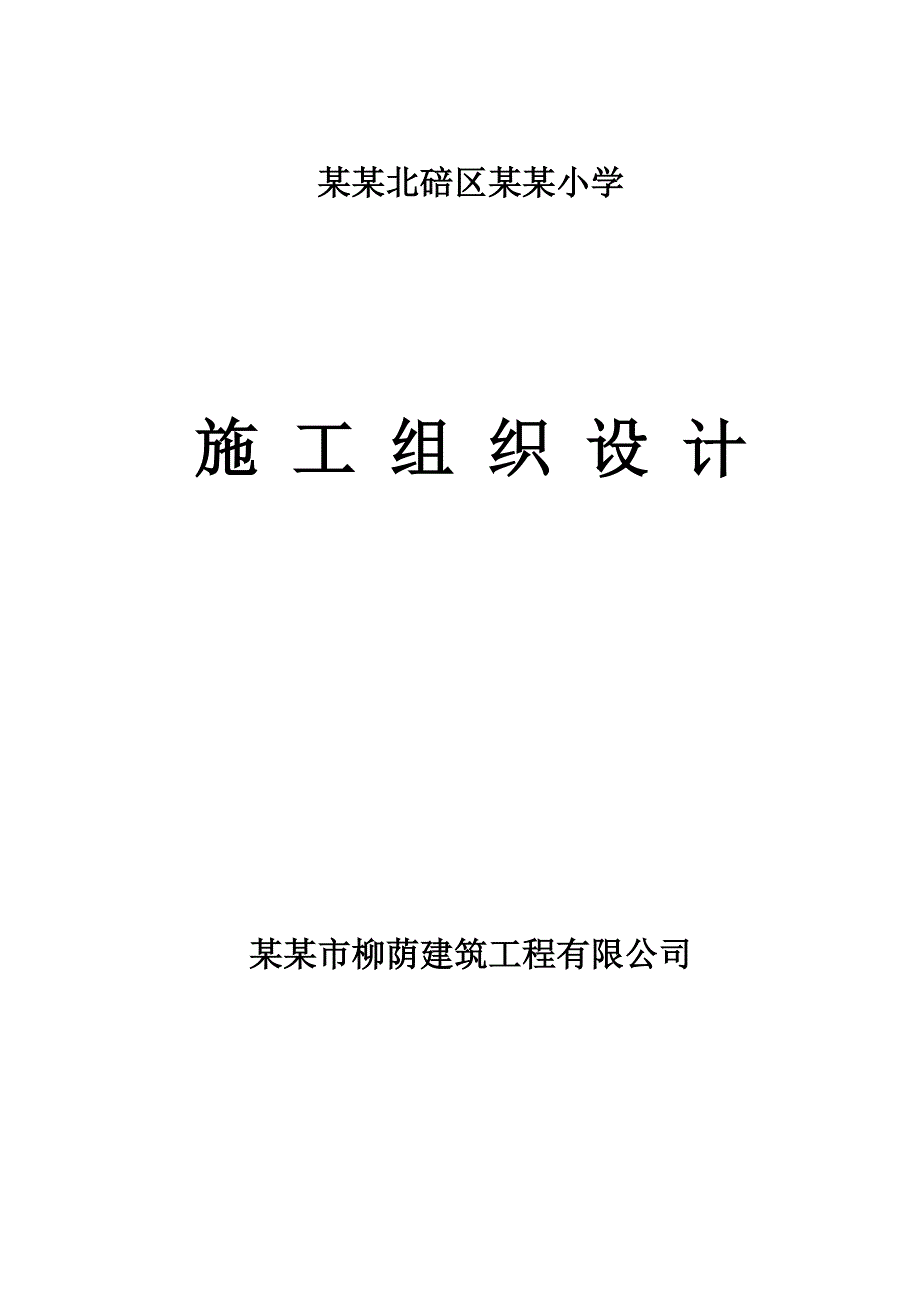

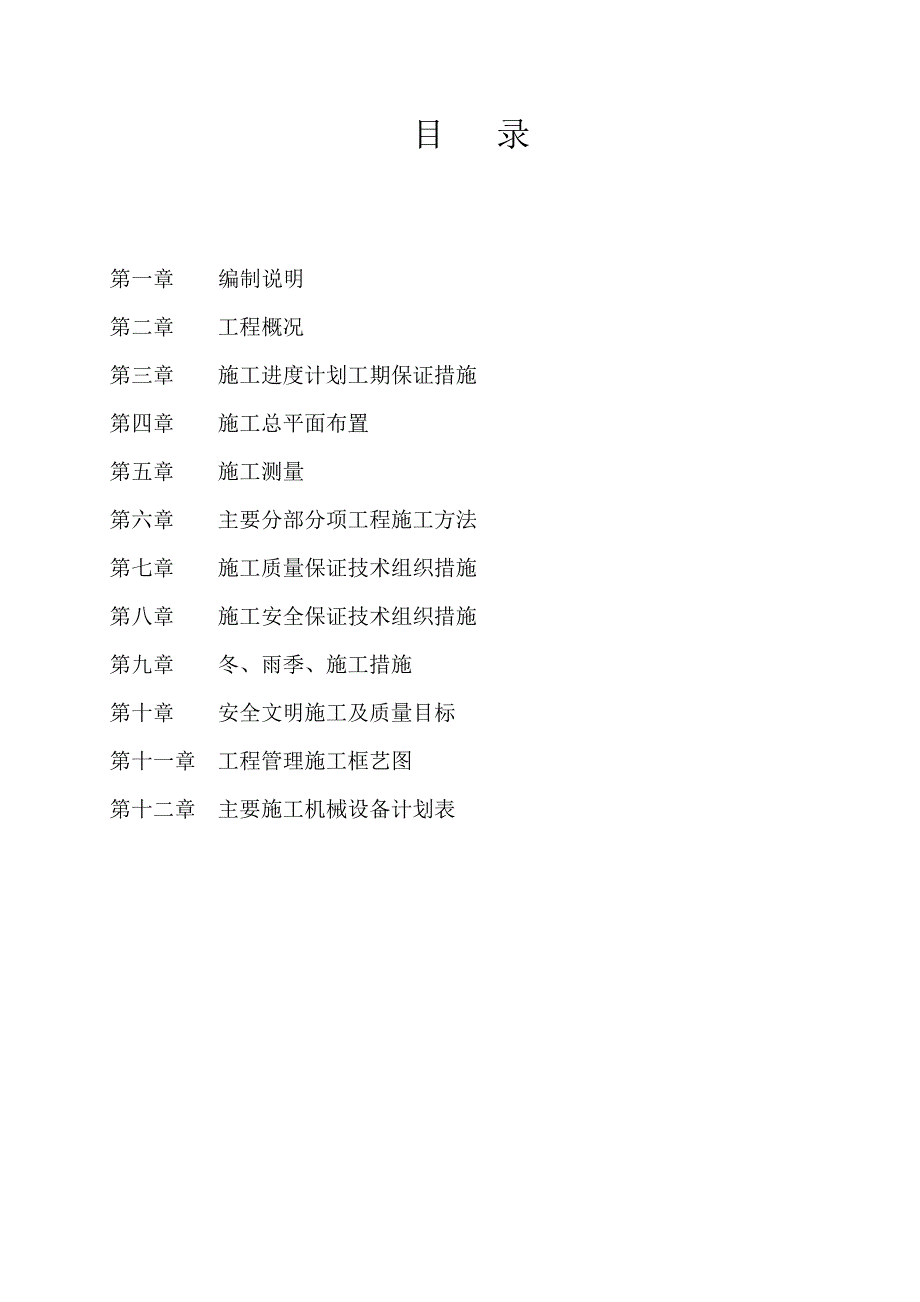

1、某某北碚区某某小学施 工 组 织 设 计某某市柳荫建筑工程有限公司目 录第一章 编制说明 第二章 工程概况第三章 施工进度计划工期保证措施第四章 施工总平面布置第五章 施工测量第六章 主要分部分项工程施工方法第七章 施工质量保证技术组织措施第八章 施工安全保证技术组织措施第九章 冬、雨季、施工措施第十章 安全文明施工及质量目标第十一章 工程管理施工框艺图第十二章 主要施工机械设备计划表第一章 编制说明我公司在认真研究施工图纸后，编写了这份某某小学“明德桥”工程施工组织设计。本施工组织设计是陈述我公司在该工程施工各项活动中的一个技术、组织、质量、安全文明施工等方面的综合性文件。1.1编制依据：某
2、某市北碚区规划局关于柳荫镇明德小学桥梁工程有关问题的批复。四川蜀西地质工程勘测院柳荫镇明德中心小学教学楼，明德桥岩土工程勘测报告。中华人民共和国交通部标准公路工程技术标准JTGB012003。中华人民共和国交通部标准公路桥梁设计通用规范JTGD602004。我公司工程技术人员会同建设单位,设计单位、监理单位、共同勘察施工现场后，经研究磋商决定的初步方案。建设单位提供的明德桥规划总布置图壹套。某某市北碚区某某桥地质勘查报告书。建设单位提供的明德桥施工图壹套。1.2编制原则1、充分对明德桥施工图进行研究和考虑现场的实际空间尺寸要求。2、人员配置合理，做到人尽其力、物尽其用。3、施工工艺要求与所需设
3、备配套、优选。4、采取最佳的技术经济措施方案，使成本降到最低。5、专业化分工，提高劳动生产率和机械效率。6、使物资供应与现场消耗相协调。7、必须满足施工过程中的规律性、科学管理性，提倡“三新”技术。1.3采用的技术标准及规范如下表： 序号技术标准名称编 号1混凝土结构工程施工质量验收规范GB50204-20022地基与基础工程施工质量验收规范GB50202-20023混凝土强度检验评定标准GBJ107-874混凝土质量控制标准GB50164-925普通混凝土用砂质量标准及检验方法JGJ52-926普通混用碎石卵石质量标准及检验方法JGJ53-927混凝土外加剂应用技术规范GB50119-200
4、38工程测量规范GB50026-939建筑基坑工程技术规范YB9258-9710建筑机械使用安全技术规程JGJ33-200111建设工程施工现场供用电安全规范GB50194-199312地下防水工程质量验收规范GB50208-200213施工现场临时用电安全技术规范JGJ46-200514建筑施工安全检查评分标准JGJ59-9915普通混凝土配合比设计规程JGJ55-200016砌筑砂浆配合比设计规程JGJ/98-200017公路桥涵施工技术规范JTJ041-200018公路工程石料试验规程JTJ054-9419公路工程施工安全技术规范JTJ076-9520钢筋机械连接通用技术规程JGJ107
5、-200321建筑涂饰工程施工及验收规范JGJ/T29-200322建筑桩基检测技术规范JGJ106-200323钢筋焊接及验收规程JGJ18-200324预拌砼GB14902-9425建筑边坡工程技术规程GB50330-2002第二章 工程概况2.1工程地点及建设规模明德桥工程位于某某市北碚区柳荫镇，横跨花粉大河沟、为连接明德小学教学楼与原有道路的桥梁。净跨12m，全桥净宽为7.5米（14.5米车行道+21.5米人行道）。2.2结构设计概况及技术标准桥梁主要结构为简支梁，桥台采用重力式桥台、桥墩采用群桩承台、设计钻孔灌注桩直径为500。伸缩缝材料采用沥青油膏及麻丝填塞。支座采用矩形板式橡胶支
6、座，桥面铺装为C30防水混凝土结构层，台背及挡墙回填材料采用透水性好的渣土、砂夹石、砂卵石回填。栏杆砌体间搭接长度为75mm,砌体强度采用Mu30,砂浆采用M7.5。主要技术标准为：标准跨径12m，设计年限为50年，设计荷载为汽车-20级，挂车-100级。结构形式为单跨简支桥板，横断面形式为实体悬臂板。2.3 本工程现场条件及施工难点1、 我司工程技术人员通过对明德桥的测设定位，桥墩均处花粉大河沟河水淹没地域，水深0.40.5m，施工条件比较差。2、 钻孔灌注桩基施工困难：由于桩基地处大河沟淹没地域，桩基、承台、低于河床2.5米左右；在桩基没形成之前很容易遇到淤泥挤压堵塞，流砂冲刷，在施工前必
7、须采取围堰排水，及排洪措施；并提出专项的防淤泥，流砂技术措施。3、桥台施工难度大：由于桥台与道路高差为7米左右，且临近道路口，桥台范围外的土石方遇洪水冲刷极易滑坡，造成的塌方会影响过路的行人安全。所以我单位在钻孔灌注桩施工之前必须对桥台范围内的土石方进行人工平基，标高控制在水位线以上20cm。并在靠近公路一侧的桥台范围内搭设安全防护架后才能进行承台桩基的施工。2.4 工程施工重点1、由于本工程地处排洪河道上，每年6月9月是山洪爆发期间，我们必须抢在洪水来之前完成桩基的施工。业主要求的工期相当紧张，所以我们必须抓住这个重点。2、桩基施工本桥梁钻孔灌注桩共12根，且地表水丰富， 造成施工难度较大，
8、我们必须进行合理的安排，采取有效的措施，完成桩基施工。2、本桥梁采取满堂脚手架就地浇筑施工，由于脚手架承受上部荷载为桥梁板、栏杆、等施工荷载。所以满堂脚手架的搭设必须经过专业工程技术人员设计计算才能交给专业架子工搭设。3、由于人行道现浇板模板无法拆除，所以我们采取相应的施工措施一次性浇筑完毕，如遇特殊情况，我门将严格按施工规范要求处理。4、桥台及挡墙回填由于现场地形横坡大于1：5，挡土墙后的植被及填土侧压力过大所以我单位采取人工铲除干净。桥台采用水土镇砂卵石回填，再用16吨压路机碾压密实达到设计规范要求。5、简支梁施工桥梁模板采用满堂脚手架支撑体系施工，支撑体系按照专项施工方案搭设，以确保支撑
9、体系有足够的强度、刚度、和抗倾履能力。简支梁板支模采用5cm厚的楞木方作背方加固底板，然后在上面采用2cm厚的竹编板作为梁底模板，梁侧板采用组合钢模。 第三章 施工进度计划工期保证措施 3.1我们的工期目标根据我单位的施工经验和实力，我们的施工进度计划控制在65个日历日。即从进场后开工之日起在65个日历日完成全部施工工作，达到实体竣工验收合格的要求。3.2施工进度的计划安排本工程施工的重点是明德桥钻孔灌注桩施工，根据这一思路，必须明确主攻方向。明德桥钻孔灌注桩共有12个（设计深度10米深），群桩承台2个，施工任务较重，具体安排如下：1、2006年4月5日到2006年4月20日完成12个钻空灌注
10、桩的钻孔和浇筑。2、2006年4月10日到2006年4月20日完成2个群桩承台的浇筑。3、2006年4月15日到2006年4月25日完成重力式桥台的施工。4、2006年4月25日到2006年5月10日完成现浇简支梁板的施工。5、2006年5月10日到2006年5月20日完成对人行现浇板的施工。6、2006年5月20日到2006年5月30日完成对桥面栏杆等装饰施工。3.3工期保证措施1、 组织保证A、 我司将选派年富力强、经验丰富、责任心强的施工、技术管理人员组建该项目部。B、 在公司范围内根据以往的桥梁施工业绩，择优选派技术熟练、技术水平高、能吃苦耐劳、善打硬仗、具有高度敬业精神的生产工人参与
11、本工程的施工。C、 项目部根据工程进度，质量等情况与公司保持热线联系、公司将尽全力予以组织保证、要人给人，要物给物。3.4 管理保证A、 层层落实各级岗位责任制，明确进度责任，做到各负其责。B、 定期召开生产调度会，检查进度情况，分析存在的问题、原因、并急时提出合理的解决办法及措施。C、 加强与业主、监理、设计单位的联系，求得相互配合、支持和理解保证施工顺利进行。第四章 施工总平面布置4.1施工总平面布置原则1、施工总平面布置应掌握生产，生活分离的原则，作到因地制宜，合理规划。以方便生活及生产创造有利条件。2、施工总平面布置应掌握合理性原则：能在现场布置的则布置在现场，不能在现场布置的则在场外
12、，施工现场生产设施应尽可能就近布置。3、施工总平面布置应掌握安全性原则：生活区重点应注意防火安全检查距离，现场生产设施应重点注意交通安全距离。4.2施工用电供应计划本工程施工临时用电主要有生活区用电和生产区用电两部分组成。生产用电主要有机电设备用电和夜间照明用电。高峰期各施工区设备用电量约85kw，照明用电5kw。设备用电总功率：P1=85KW生产照明用电量：P2=5KW根据现行建筑施工手册“施工组织设计与进度管理”的有关规定总用电量P=1.051.10（K1P1/cos+K2P2）其中：K1需要系数，根据电动机数量取0.6K2 取1.0cos功率因素，最高为0.750.78，一般为0.650
13、.75；取0.75因此，用电量如下：P=1.05(0.685+0.755)=57.48(kw)经计算，各施工区生产用电量为57.48kw。各施工区分次按移动式布置生产用电线路，由业主指定的就近供电点接入，线路沿道路边而设至各用电点。各生活区用电量约1.5kw，由业主指定的就近供电接驳点一次性接入。4.3、临时工程（1）临时便道根据现场的实际情况，本工程拟修一条临时施工便道，它连接原施工道路以方便施工材料、设备（钻孔机两台、汽车吊车、砼搅拌机）能进入施工现场。（详总平面布置图） 4.4生产临时设施A、生产设施及生活设施详施工总平面图布置。第五章 施工测量5.1测量资料的收集与准备1、测量依据资料
