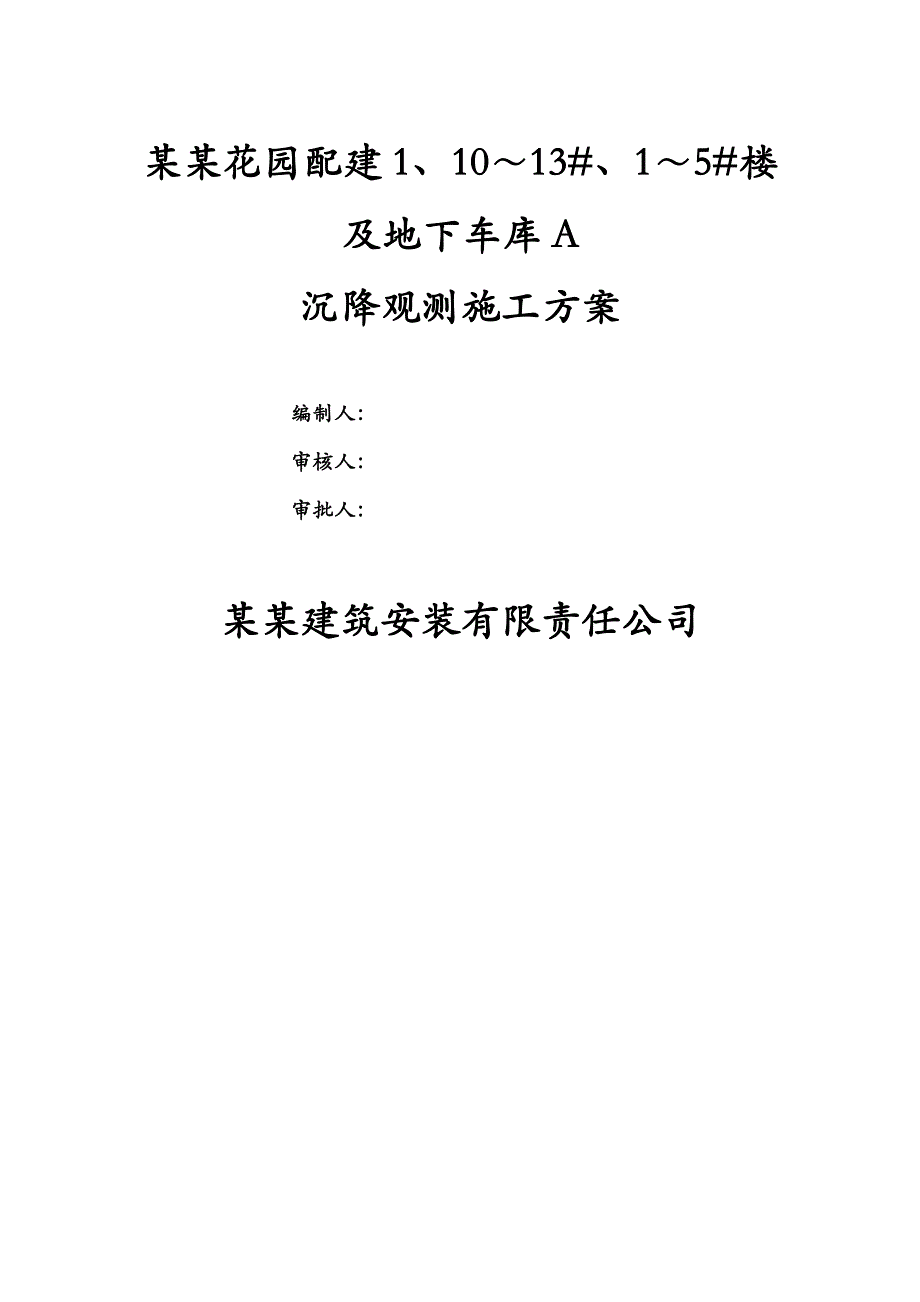

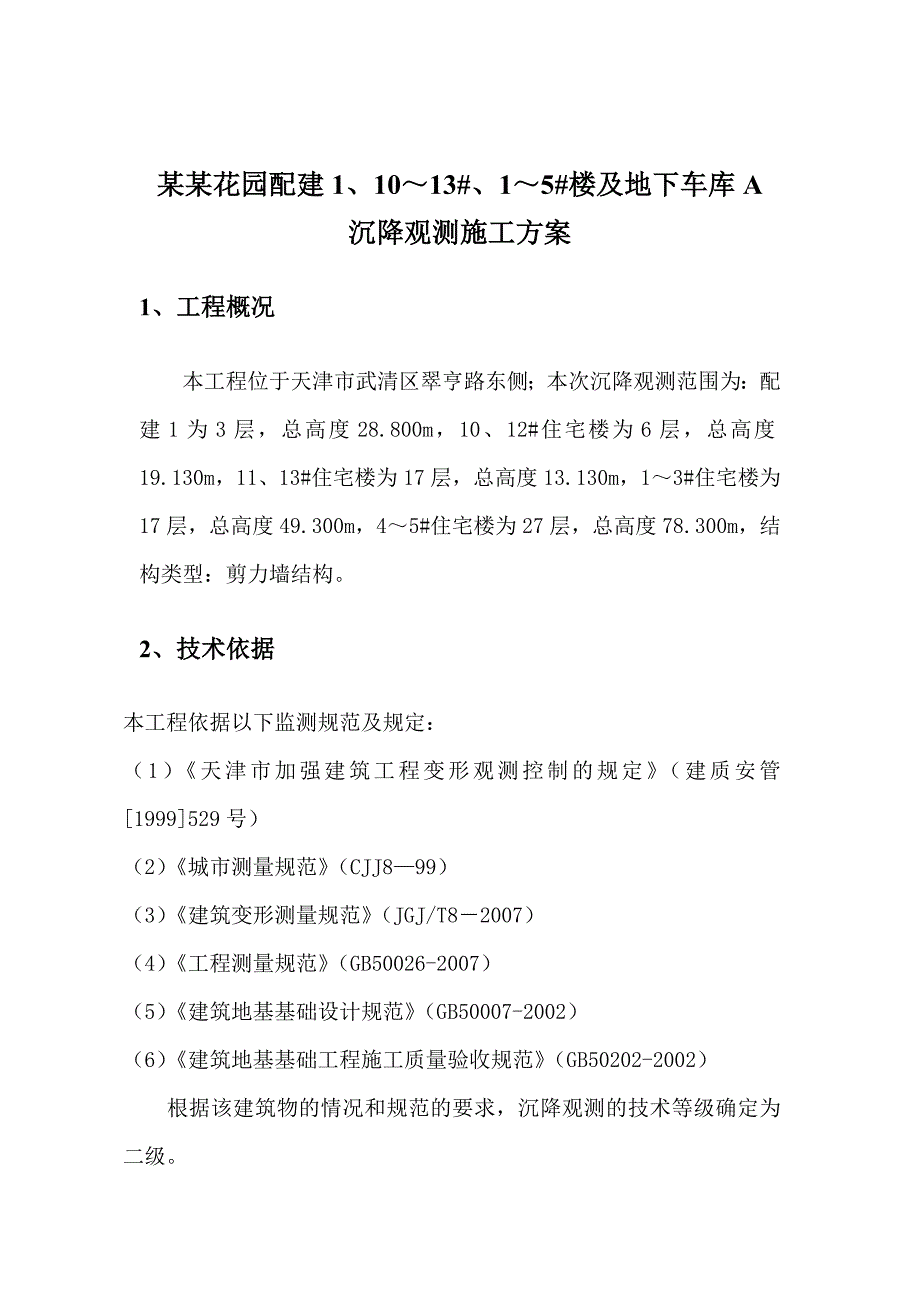

1、某某花园配建1、1013#、15#楼及地下车库A沉降观测施工方案 编制人： 审核人： 审批人：某某建筑安装有限责任公司目 录1、工程概况- 1 -2、技术依据- 1 -3、观测目的- 2 -4、观测方案- 2 -5、观测人员安排- 4 -6、沉降观测的周期- 5 -7、技术保证措施- 6 -8、成果的提供- 7 -9、附属事项- 8 -后附： 沉降观测报表（样表）- 8 - 某某花园配建1、1013#、15#楼及地下车库A沉降观测施工方案1、工程概况本工程位于天津市武清区翠亨路东侧；本次沉降观测范围为：配建1为3层，总高度28.800m，10、12#住宅楼为6层，总高度19.130m，11、1
2、3#住宅楼为17层，总高度13.130m，13#住宅楼为17层，总高度49.300m，45#住宅楼为27层，总高度78.300m，结构类型：剪力墙结构。2、技术依据本工程依据以下监测规范及规定：（1）天津市加强建筑工程变形观测控制的规定（建质安管1999529号）（2）城市测量规范（CJJ899）（3）建筑变形测量规范（JGJ/T82007）（4）工程测量规范（GB50026-2007）（5）建筑地基基础设计规范（GB50007-2002）（6）建筑地基基础工程施工质量验收规范（GB50202-2002）根据该建筑物的情况和规范的要求，沉降观测的技术等级确定为二级。3、观测目的为了保证建筑物的
3、安全性，特别在高层建筑物施工过程中应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失。4、观测方案4.1基准点和观测点的布设：此次沉降观测采用单一层次布网。（1）基准点布设为使观测数据准确可靠和工作方便，使用独立高程系统，分别在马路旁电线杆设置了3个基准点。3个基准点组成可以互相检测的基准点闭合环。首次观测要对基准点闭合环进行往返观测，保证基准数据的稳定可靠，以后每次观测要联测以检验基准点的稳定性。（2）观测点布设使用市质检总站监制的观测标志预埋在混凝土柱外侧。按照天津市变形观测要
4、求，建筑物沉降观测点的布设应以建委（建质安管1999529号）文件规定执行，即812米设置一个观测点，沉降观测点埋设要求如下：、观测点应设置于距外墙墙体0.00平面上部10-15cm处，且上部至少2米以内不得有障碍物。、观测点应设置承重墙体外，不得设置于窗台下、雨水管处以及非承重墙体上，且应具备较好的通视条件，埋设标准见下图。、沉降缝或伸缩缝两侧应设点，山墙中部应设点、高低建筑物两侧应设点。根据规范要求，根据甲方提供的设计图纸，本工程共计105个降观测点见后附图。观测时，各观测点组成一个水准闭合环，再与3个基准点组成水准闭合环，同时检验基准点的稳定情况。4.2使用仪器与观测（1）使用仪器：根据
5、沉降观测精度要求高的特点，为能精确地反映出沉降情况，一般规定测量的误差应小于变形值的1/101/20，为此要求沉降观测应使用精密水准仪(S1或S05级)，并使用受环境及温差变化影响小的高精度铟合金水准尺。本项目采用瑞士徕卡DNA03高精密电子水准仪及一对2米铟钢尺。（2）观测方法：观测采用几何水准方法，按国家二等水准测量的技术要求施测。每次观测时，首先要对该建筑的3个起算基准点进行检测，基准点间高差之差应不大于0.5毫米。往返观测各水准路线。水准观测的各项限差如下表：两次读数差高差之差往返测之差环闭合差高程中误差0.3毫米0.5毫米0.5毫米1.5毫米1.0毫米每次观测结束后，用微机程序按经典
6、的严密方法进行平差计算，求出每个观测点的平差后高程和点位高程中误差。最后填制沉降观测报表。5、观测人员安排作业人员必须接受专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论，能针对不同工程特点、具体情况采用不同的观测方法及观测程序，对实施过程中出现的问题能分析原因并正确运用误差理论进行平差计算，按时、快速、精确地完成每次观测任务。该项目的测量人员都是具有多年测量经验的工程师及测工组成，针对该项目，成立专门的沉降观测技术小组。技术小组职责为：、负责现场的全面管理。、组织协调施工的总体计划，负责现场的安全生产，宏观控制监测的日计划工作内容及人员安排，负责协调、处理与甲方、设计单位、监理单位、
7、土建总承包单位的关系。、监督和处理测量工作中重要工序的监测过程。、检查现场测量数据的及时性和准确性，并审核批准测量数据报告。（4）测量人员、负责水准网的建立和测量。、负责沉降观测点的布设及安装。、负责完成沉降观测点的测量。、负责观测记录的整理。（5）分析人员、根据测量数据结合施工工况，对建筑沉降情况进行分析。（6）数据处理人员、负责按相关程序进行观测数据的录入。、负责观测数据的计算和简单分析。、协助项目经理编写观测数据报告。（7）现场检查、成果校核、负责监督沉降观测中各项工作实施的可行性和有效性。、负责沉降观测工作的现场技术支持。、负责检查原始记录的真实性、合理性。、负责检查校核观测数据。6、
8、沉降观测的周期根据该工程建筑的地质情况、地基处理情况和上部结构情况，确定如下的时间安排：做好沉降观测登记后，实地建筑物建设到正负零时，布设观测点，设置好观测点后，进行第一次观测，确定基准值。建筑主体施工阶段，每一层结构沉降观测不少于1次，遇特殊情况加强观测频率，直至封顶，封顶后按照529号文要求，根据日平均沉降值确定观测周期。7、技术保证措施为了确保测量数据的准确可靠及成果的质量，沉降观测的自始至终要遵循“五定”原则，所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时间的环境条件基本一致；观测路线、镜位、程
9、序和方法要固定。以上措施在客观上尽量减少观测误差的不定性，使所测的结果具有统一的趋向性，保证各次复测结果与首次观测的结果可比性更一致，使所观测的沉降量更真实。a) 沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定，只有这些观测依据稳定才能客观的反映出沉降的变化量，它们的变化代表了沉降物体的变化情况。b) 仪器设备要稳定，必须经过专业部门检验，每台仪器设备都有它自己的系统误差，这是不可能避免的，在同一整体工程测量过程中，必须固定所用的相应设备观测时使用的是特定的仪器，而每种仪器都具有一定的精密度，而使观测结果受到相应的影响。c) 观测人员要稳定，观测者是通过自己的感觉器官来进行
10、工作的，由于每个人的感觉的鉴别力的局限性，在进行仪器的安置、瞄准、读数等工作时，都会产生一定的误差，对观测结果会有一定的影响。 d) 观测时的环境条件基本一致，在观测过程中所处的外界自然环境，如地形，温度，湿度，风力，大气折射等因素都会给观测结果带来种种影响，而且这些因素随时都在变化，因此对观测结果产生的影响也随之变化，这就必然使观测结果带来误差。有些外界条件在实际工作中无法避免，在这所说的是尽量在同等条件下进行观测，为了避免大气折射的影响，我们采取的措施就是在每一天的固定时间段进行，由于空气温度的不均匀，将使光线发生折射，视线即不成为一条直线，所以我们选择每天的固定时间段，温度，大气折射基本
11、条件相似，可以减少误差。e) 观测路线、镜位、程序和方法要固定，前后视距离相等的办法来减少由于仪器视准轴不平行于水准轴给观测结果带来的影响；测站上的观测程序来减弱由于仪器下沉对观测结果的影响等等，这些固定的方法都可以有效的减小误差以上措施在客观上尽量减少观测误差的不定性，使所测的结果具有统一的趋向性，保证各次复测结果与首次观测的结果可比性更一致，使所观测的沉降量更真实。8、成果的提供在每次观测后，应及时将观测数据计算整理，填制沉降观测报表。如果有沉降异常情况应及时通知甲方。在整个沉降观测工作结束后，向监理及甲方提交技术总结报告、沉降曲线图。整理原始记录。每次观测结束后，应检查记录的数据后计算是
12、否正确，精度是否合格。然后调整高差闭合差，推算出各沉降观测点的高程，并填入沉降观测记录表中。将计算出沉降观测点本期沉降量、总沉降量和观测日期等计入沉降观测记录中。9、附属事项沉降观测时，应注意不要从高处向下抛扔杂物，以防人身和仪器设备事故的发生。后附： 沉降观测报表（样表） 第十条结构施工阶段，每一结构层沉降观测不少于1次，若遇特殊情况可增加观测频率。工程主体封顶后应进行百日观测。其观测周期应根据百日平均沉降值确定：（见下表）百日观测日平均值观测周期大于0.3mm/d半个月0.10.3mm/d1个月0.050.1mm/d3个月0.020.05mm/d6个月0.010.02mm/d12个月天津市沉降稳定控制值为0.01mm/d，当沉降观测值小于0.01mm时沉降趋于稳定，可停止观测。沉 降 观 测 报 表观测单位：某某建筑安装有限责任公司记录： 审核：本次观测日期上次观测日期点号本次沉降mm累计沉降mm点号本次沉降mm累计沉降mm116217318419520621722823924102511261227132814291530说明1、 建筑物状况：2、 其他情况：3、 本报表观测方、见证方各一份。见证方签收：日期：某某建筑安装有限责任公司
