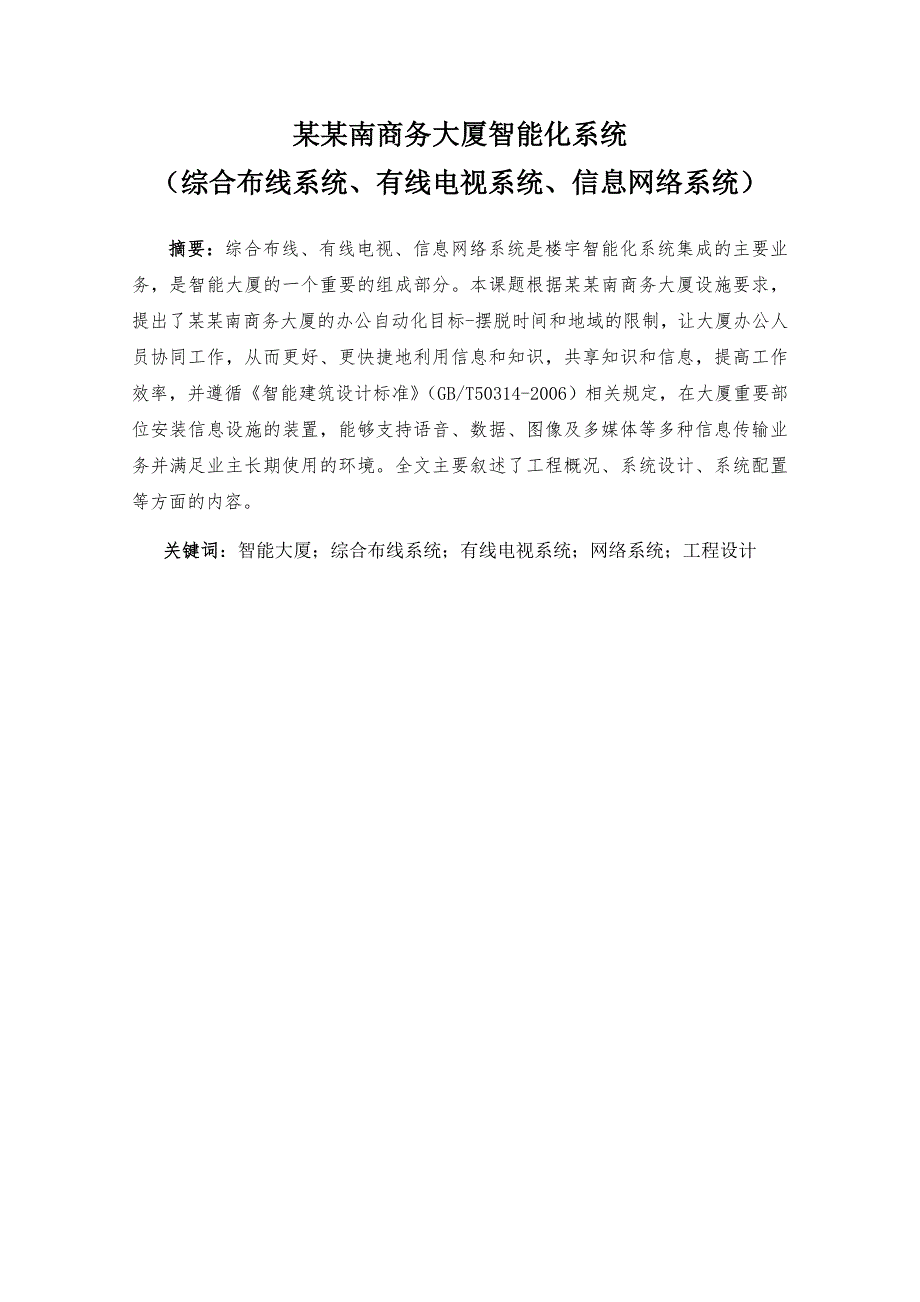

1、某某南商务大厦智能化系统（综合布线系统、有线电视系统、信息网络系统）摘要：综合布线、有线电视、信息网络系统是楼宇智能化系统集成的主要业务，是智能大厦的一个重要的组成部分。本课题根据某某南商务大厦设施要求，提出了某某南商务大厦的办公自动化目标-摆脱时间和地域的限制，让大厦办公人员协同工作，从而更好、更快捷地利用信息和知识，共享知识和信息，提高工作效率，并遵循智能建筑设计标准（GB/T50314-2006）相关规定，在大厦重要部位安装信息设施的装置，能够支持语音、数据、图像及多媒体等多种信息传输业务并满足业主长期使用的环境。全文主要叙述了工程概况、系统设计、系统配置等方面的内容。关键词：智能大厦；

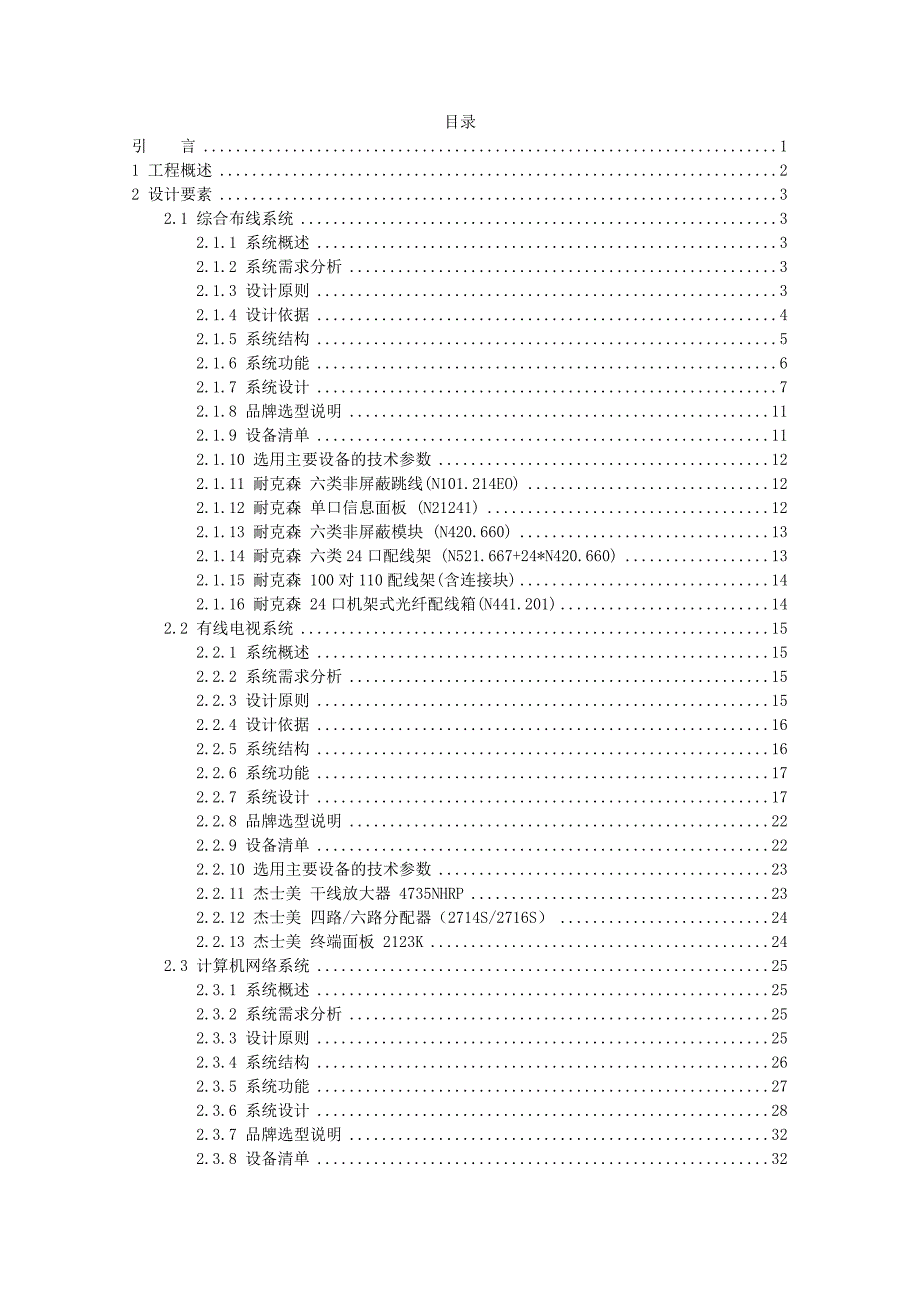

2、综合布线系统；有线电视系统；网络系统；工程设计目录引 言11 工程概述22 设计要素32.1 综合布线系统32.1.1 系统概述32.1.2 系统需求分析32.1.3 设计原则32.1.4 设计依据42.1.5 系统结构52.1.6 系统功能62.1.7 系统设计72.1.8 品牌选型说明112.1.9 设备清单112.1.10 选用主要设备的技术参数122.1.11 耐克森 六类非屏蔽跳线(N101.214EO)122.1.12 耐克森 单口信息面板 (N21241)122.1.13 耐克森 六类非屏蔽模块 (N420.660)132.1.14 耐克森 六类24口配线架 (N521.667+
3、24*N420.660)132.1.15 耐克森 100对110配线架(含连接块)142.1.16 耐克森 24口机架式光纤配线箱(N441.201)142.2 有线电视系统152.2.1 系统概述152.2.2 系统需求分析152.2.3 设计原则152.2.4 设计依据162.2.5 系统结构162.2.6 系统功能172.2.7 系统设计172.2.8 品牌选型说明222.2.9 设备清单222.2.10 选用主要设备的技术参数232.2.11 杰士美 干线放大器 4735NHRP232.2.12 杰士美 四路/六路分配器（2714S/2716S）242.2.13 杰士美 终端面板 21

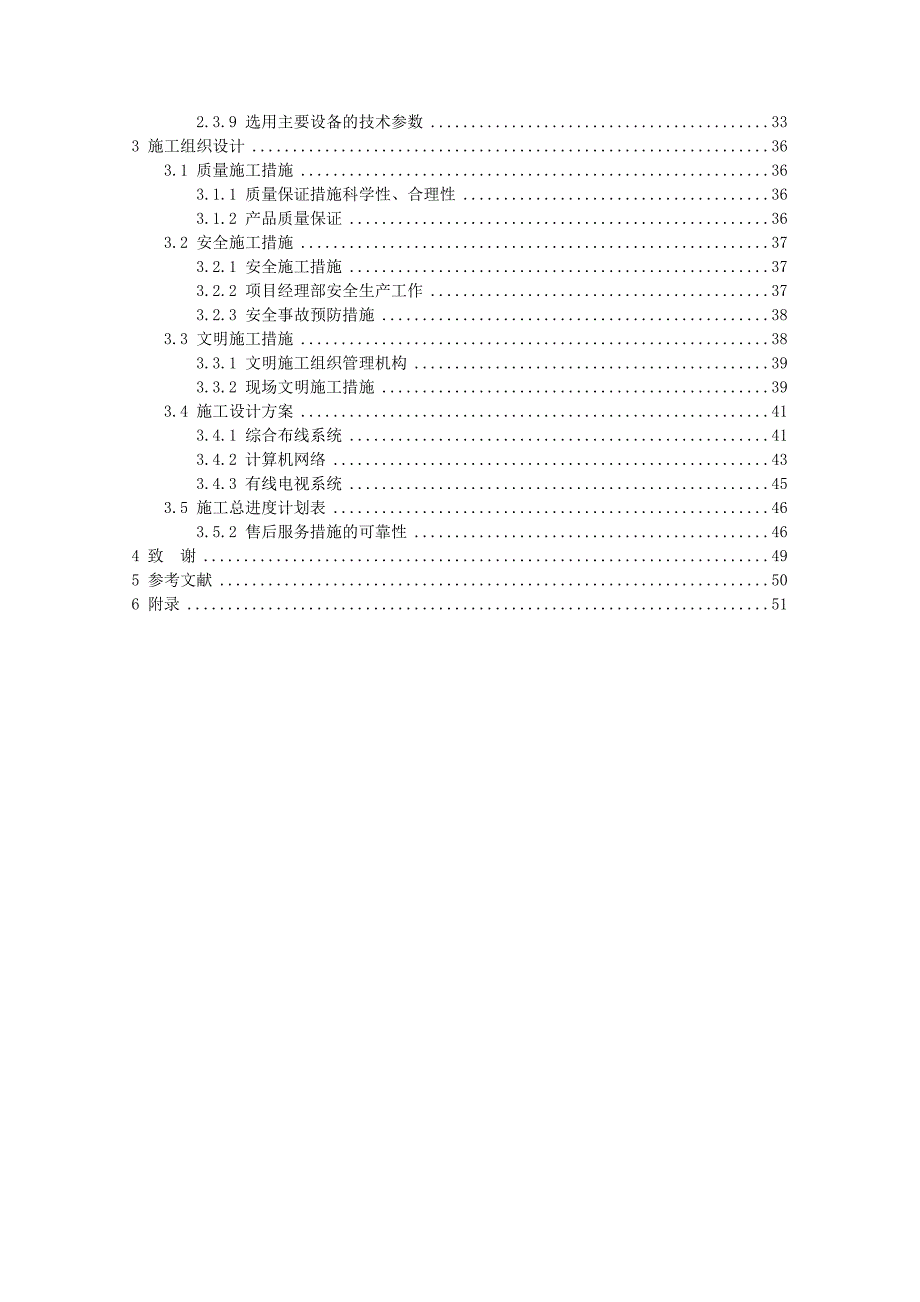

4、23K242.3 计算机网络系统252.3.1 系统概述252.3.2 系统需求分析252.3.3 设计原则252.3.4 系统结构262.3.5 系统功能272.3.6 系统设计282.3.7 品牌选型说明322.3.8 设备清单322.3.9 选用主要设备的技术参数333 施工组织设计363.1 质量施工措施363.1.1 质量保证措施科学性、合理性363.1.2 产品质量保证363.2 安全施工措施373.2.1 安全施工措施373.2.2 项目经理部安全生产工作373.2.3 安全事故预防措施383.3 文明施工措施383.3.1 文明施工组织管理机构393.3.2 现场文明施工措施3
5、93.4 施工设计方案413.4.1 综合布线系统413.4.2 计算机网络433.4.3 有线电视系统453.5 施工总进度计划表463.5.2 售后服务措施的可靠性464 致 谢495 参考文献506 附录51引 言本方案是为某某南商务大厦综合布线系统、有线电视系统、网络系统所做的技术方案。现代化的大厦，其楼内综合布线及网络系统已不仅仅要求能支持一般的语音和数据传输，还应能够支持多种计算机网络协议及多种设备的信息互连，可适应各种灵活的，容错的组网方案，能全面支持各种系统应用，对于现代化商务大厦是比不可少的。大厦内优先电视系统随着经济和科学技术的发展，曾起重要作用的共用天线系统已不能适应新的
6、形势，人们不再满足于当地电视台开路播放的电视节目，本课题对城南商务大厦的有线电视系统实现高质量、多频道、多功能的电视转播。不仅能高质量地转播当地开路电视节目，还可以自办节目或转发卫星电视节目，并能双向传输和交换信息。商务大厦信息化系统能支持多种不用的应用环境，即它的所有插座能由它所支持的不同种类的设备共享，由于考虑大厦未进行装修细化分割的地方考虑多媒体箱出线。通信及有线电视系统不同于一般工程的系统规划，它必须从用户的需求目标出发，研究分析：技术、产品、信息、环境等方面的可行性，制定出一个合理的设计思路和规划。1 工程概述项目名称：某某南商务大厦工程地址：鄞州区政府行政职能带工程造价：￥1,27
7、6,964.44元工程规模：总建筑面积17206平方米 结构形式及层数：A座24层，B座17层，裙楼：3-4层，绿化率25%,每幢设有一个两层高的地下停车场。某某南商务大厦综合布线、网络系统成为大厦办公成败的关键，通讯及布线网络在信息化社会中扮演的重要角色也越来越为各界重视，并日渐成为社会或企业现代化的标志。某某南商务大厦综合布线、网络系统是大厦内信息传输系统。它使语音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统批次相连，也使这些设备与外部通信网络相连接。包括外部网络或电话局线路上的连接、与工作区的语音数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系统的部件组成，
8、其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。综合布线、网络系统本身具有很高的兼容性，根据大厦用户要求，本方案为开放式结构，能支持语音及多种计算机数据和图像传输系统。系统能兼容语音、数据、图像的传输，并可与外部公用网络进行连接。某某南商务大厦作为一座现代化智能型大楼，集成多种只能弱电系统于一体，其有线电视电视网具有传输频带宽、信息容量大、播出质量高等特点，采用我们电视标准的30MHz1000MHz全频道邻频传输系统，根据实践经验保证大型办公楼电视系统的需要应采用750MHz系统，它具有传输频率低、网络损耗小、技术成熟、性能稳定、系统容量大等
9、优点。2 设计要素2.1 综合布线系统2.1.1 系统概述宁波市城南商务大厦的综合布线系统应符合国际标准ISO/IEC 11801 第二版和EIA/TIA-568B.2对六类铜缆布线及各子系统的规定及要求。本系统应具有先进性、开放性、灵活性、冗余性，达到使用灵活、扩充方便、管理简便、维护容易的特点。同时，宁波市城南商务大厦综合系统应采用模块化结构，保证系统能很容易的扩充和升级。宁波市城南商务大厦的综合布线系统是为了顺应发展需求而特别设计的一套布线系统，对于现代大厦来说，就如体内的神经，采用了以系列高质量的标准材料，以模块的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，
10、经过统一的规划设计，综合在一套标准的布线系统中，结构化布线系统的成功与否直接关系到现代的大楼的 选择一套高品质的综合布线系统是至关重要的。 2.1.2 设计原则本方案设计遵循以下原则：1.兼容性 某某南商务大厦综合布线系统是智能建筑内其他系统的信号传输通道，由于不同的系统采用不同的线缆、接线端子、插座面板，故首先考虑兼容性，尽可能的采用相同的传输介质、接线端子、插座面板等，把不同的信号综合到一套标准的布线中，这样可使布线大为简化，可节约大量的设备投资、维护时间。2开放性 某某南商务大厦综合布线应采用开放式的体系结构，满足多种国际标准，支持所有的通信协议。3灵活性 某某南商务大厦综合布线系统由于
11、采用相同的传输介质、接线端子、插座面板等，故所有的传输通道都应设计成通用的，每个通道都能仅经过简单的跳线处理就可以支持不同的终端设备，如电话机、传真机、ISDN设备、以太网工作站、令牌环工作站等等。4可靠性 某某南商务大厦综合布线应选用高品质的材料，所有线缆和相关器件均应通过ISO认证。对于主链路及重要通道应考虑为某某南商务大厦综合布线系统加装备份线路以提高整个系统的可靠性。5先进性 某某南商务大厦综合布线系统为整个智能建筑的基础，故应采用国际上主流的甚至适当超前的技术，兼容最新的通信协议，通道预留适当的带宽，保证系统若干年不落后（一般为10年左右）。GBJ42-81 工业企业通信设计规范GB
12、J79-85 工业企业通讯接地设计规范GB/t50311-2000 建筑和建筑群综合布线工程设计规范GB/t50312-2000 建筑和建筑群综合布线系统工程及验收规范YD/T926 1-2-1997 大楼通信综合布线系统行业标准2.1.3 系统结构宁波商务大厦综合布线是采用组合压接方式，模块化结构，星型布线方法，并且有开放系统特征的一套完整布线系统。宁波商务大厦综合布线系统包括以下六个子系统：这六个子系统按EIA/TIA568标准分别命名为工作区（Work area）子系统；水平（Horizontal）子系统；管理(Administration)子系统；垂直主干（Riser Backbone
13、）子系统；设备间（Equipment）子系统；宁波商务大厦综合布线系统总体结构如下图：工作区子系统：工作区子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和I/O之间塔桥。水平子系统：水平区子系统是整个布线系统的一部分，它将干线子系统线路延伸到用户工作区。水平区子系统与干线区子系统的区别在于：水平区子系统总是处在一个楼层上，并端接在信息插座上，原有建筑物内，子系统都由旧式电缆组成；而我们所用的电缆数限制为4对UTP，它们能支持大多数现代通信设备。在需要更高的宽带应用时，可以采用光缆。配线管理系统：控制建筑物内所有信号传输的路由，由主配
14、线架（MDF）、分配（IDF）及跳线组成。垂直干线子系统：实现计算机设备、程控交换机（PBX）、控制中心管理子系统间的连接。常用介质是大对数双绞线电缆、光缆。设备间子系统：主要是计算机系统、网络集散器（HUB或Concentrator）、程控交换机（PBX）、闭录电视控制装置和报警控制中心等。2.1.4 系统功能某某南商务大厦综合布线系统应达到下列目标功能：1.按照本设计完成的结构化布线系统，某某南商务大厦将达到办公自动化、物理管理智能化的目标。（注：以下功能需相应网络及相关软件系统支持，结构化布线系统作为网络系统的桥梁，提供了下述功能和数据传输的通道）。2.高度共享信息资源，预先考虑对通信设
15、备、自动化设施和自动化设备的有效管理及这些设备的技术发展。3.确保提高某某南商务大厦工作效率和舒适的工作环境。4.节约资金，使某某南商务大厦管理合理化，达到短期投资长期收益的目标。5提高某某南商务大厦管理的可扩性和易变性，适应环境的变化，工作性质的多样性和复杂性。6.某某南商务大厦为开放式结构，能支持综合信息（话音、数据、多媒体）传输和连接，实现多种设备配线的兼容。本综合布线系统能支持所有的数据处理（计算机）的供应商的产品，支持各种计算机网络的高手和低速的数据通讯，可以传输所有标准的模拟和数字的话音信号，具有传输ISDN的功能，可以传输模拟图像、数字图像以及会议电视等的多媒体信号。由于所有信息系统采用相同的传输介质，物理结构采用星形布线方式，因此所有信息通道时通用的，每条信息通道可支持电话、传真、多用户终端等。所有设备的开通及更改不需改变布线系统，只需增减相应的网络设备及做必要的跳线管理即可。7.完全满足某某南商务大
