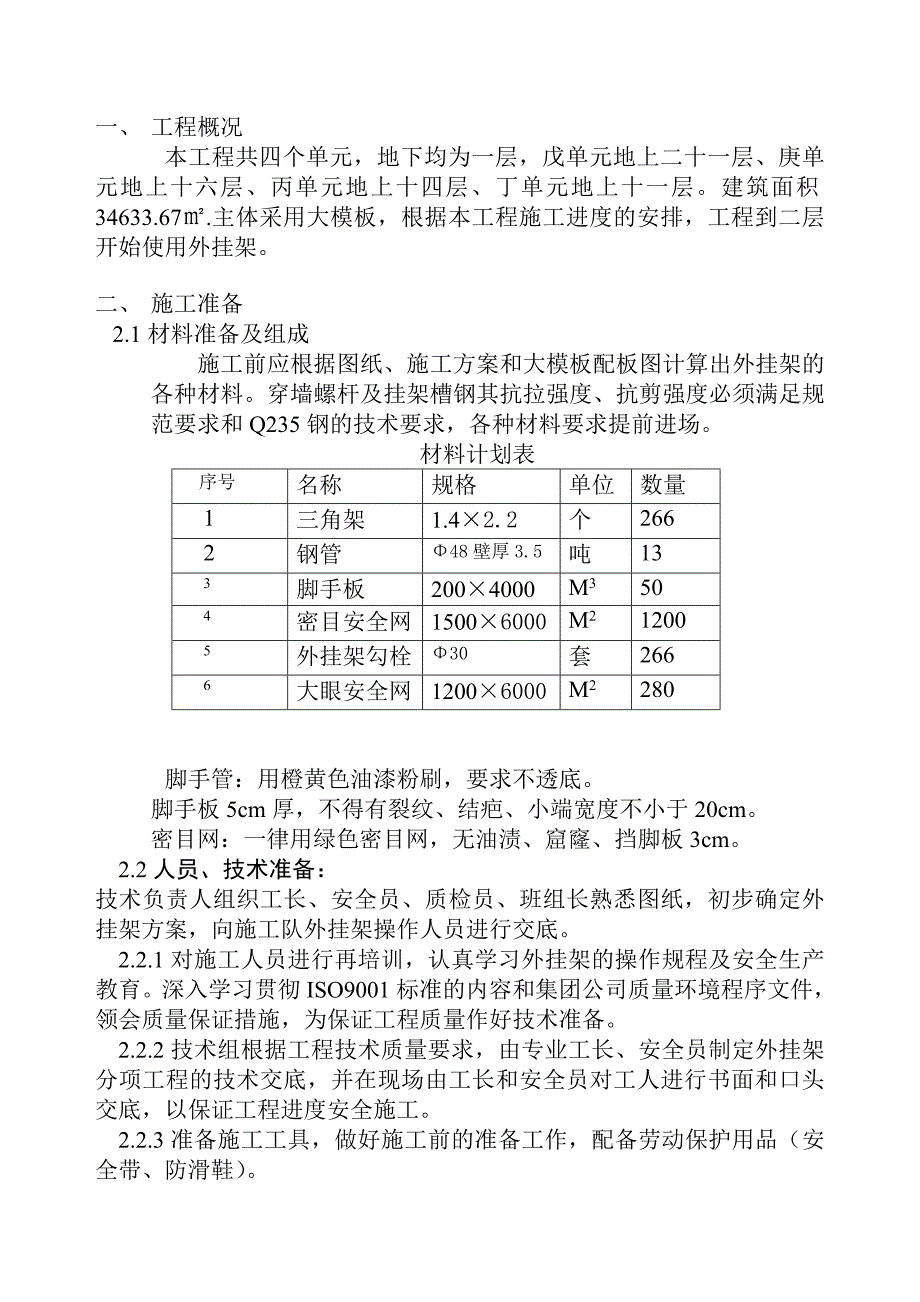

1、一、 工程概况本工程共四个单元，地下均为一层，戊单元地上二十一层、庚单元地上十六层、丙单元地上十四层、丁单元地上十一层。建筑面积34633.67.主体采用大模板，根据本工程施工进度的安排，工程到二层开始使用外挂架。二、 施工准备2.1材料准备及组成施工前应根据图纸、施工方案和大模板配板图计算出外挂架的各种材料。穿墙螺杆及挂架槽钢其抗拉强度、抗剪强度必须满足规范要求和Q235钢的技术要求，各种材料要求提前进场。材料计划表序号名称规格单位数量1三角架1.42.2个2662钢管48壁厚3.5吨133脚手板2004000M3504密目安全网15006000M212005外挂架勾栓30套2666大眼安全
2、网12006000M2280脚手管：用橙黄色油漆粉刷，要求不透底。脚手板5cm厚，不得有裂纹、结疤、小端宽度不小于20cm。密目网：一律用绿色密目网，无油渍、窟窿、挡脚板3cm。2.2人员、技术准备：技术负责人组织工长、安全员、质检员、班组长熟悉图纸，初步确定外挂架方案，向施工队外挂架操作人员进行交底。2.2.1对施工人员进行再培训，认真学习外挂架的操作规程及安全生产教育。深入学习贯彻ISO9001标准的内容和集团公司质量环境程序文件，领会质量保证措施，为保证工程质量作好技术准备。2.2.2技术组根据工程技术质量要求，由专业工长、安全员制定外挂架分项工程的技术交底，并在现场由工长和安全员对工人

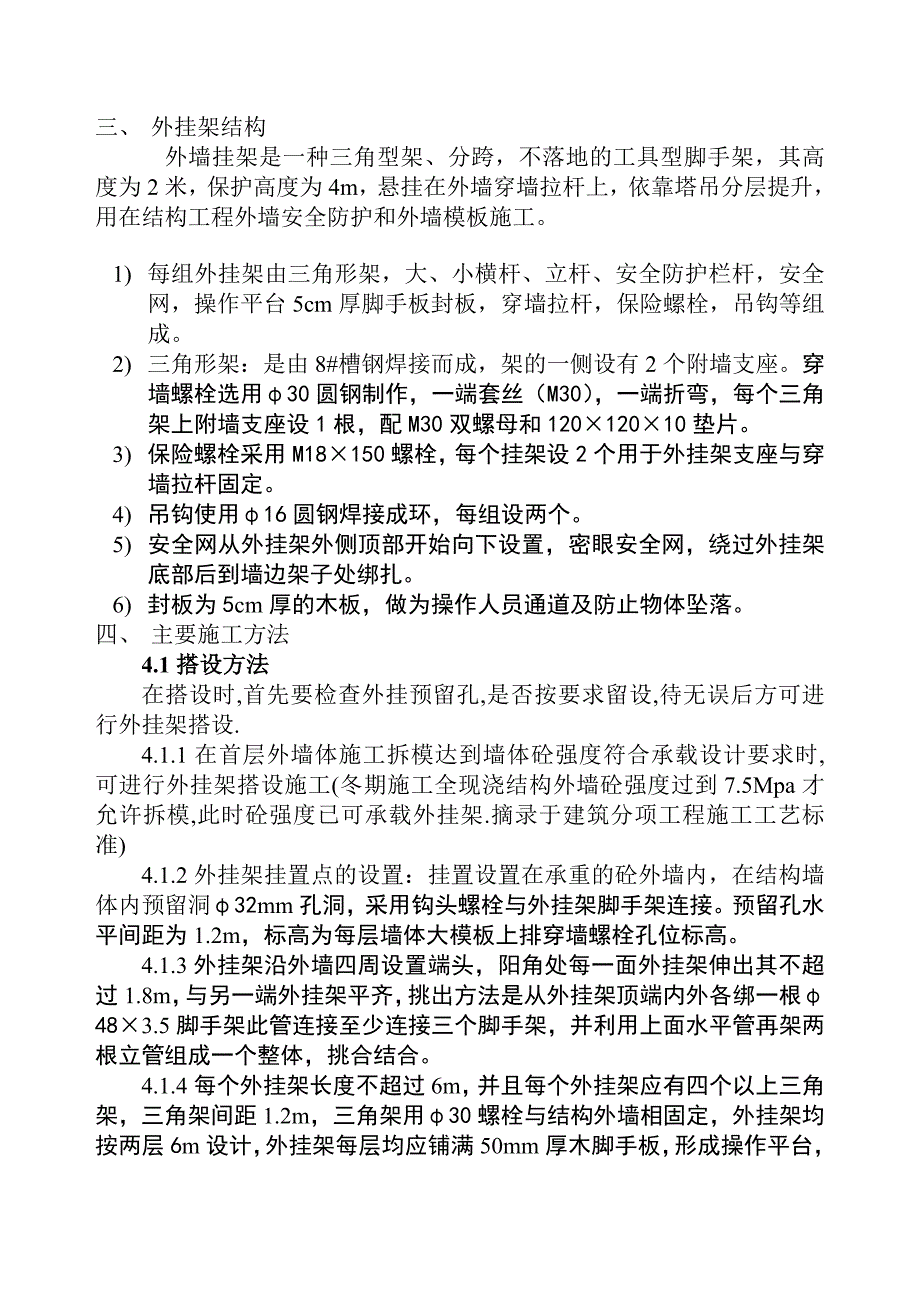

3、进行书面和口头交底，以保证工程进度安全施工。2.2.3准备施工工具，做好施工前的准备工作，配备劳动保护用品（安全带、防滑鞋）。三、 外挂架结构外墙挂架是一种三角型架、分跨，不落地的工具型脚手架，其高度为2米，保护高度为4m，悬挂在外墙穿墙拉杆上，依靠塔吊分层提升，用在结构工程外墙安全防护和外墙模板施工。1) 每组外挂架由三角形架，大、小横杆、立杆、安全防护栏杆，安全网，操作平台5cm厚脚手板封板，穿墙拉杆，保险螺栓，吊钩等组成。2) 三角形架：是由8#槽钢焊接而成，架的一侧设有2个附墙支座。穿墙螺栓选用30圆钢制作，一端套丝（M30），一端折弯，每个三角架上附墙支座设1根，配M30双螺母和12
4、012010垫片。3) 保险螺栓采用M18150螺栓，每个挂架设2个用于外挂架支座与穿墙拉杆固定。4) 吊钩使用16圆钢焊接成环，每组设两个。5) 安全网从外挂架外侧顶部开始向下设置，密眼安全网，绕过外挂架底部后到墙边架子处绑扎。6) 封板为5cm厚的木板，做为操作人员通道及防止物体坠落。四、 主要施工方法4.1搭设方法在搭设时,首先要检查外挂预留孔,是否按要求留设,待无误后方可进行外挂架搭设.4.1.1在首层外墙体施工拆模达到墙体砼强度符合承载设计要求时,可进行外挂架搭设施工(冬期施工全现浇结构外墙砼强度过到7.5Mpa才允许拆模,此时砼强度已可承载外挂架.摘录于建筑分项工程施工工艺标准)4
5、.1.2外挂架挂置点的设置：挂置设置在承重的砼外墙内，在结构墙体内预留洞32mm孔洞，采用钩头螺栓与外挂架脚手架连接。预留孔水平间距为1.2m，标高为每层墙体大模板上排穿墙螺栓孔位标高。4.1.3外挂架沿外墙四周设置端头，阳角处每一面外挂架伸出其不超过1.8m，与另一端外挂架平齐，挑出方法是从外挂架顶端内外各绑一根483.5脚手架此管连接至少连接三个脚手架，并利用上面水平管再架两根立管组成一个整体，挑合结合。4.1.4每个外挂架长度不超过6m，并且每个外挂架应有四个以上三角架，三角架间距1.2m，三角架用30螺栓与结构外墙相固定，外挂架均按两层6m设计，外挂架每层均应铺满50mm厚木脚手板，形

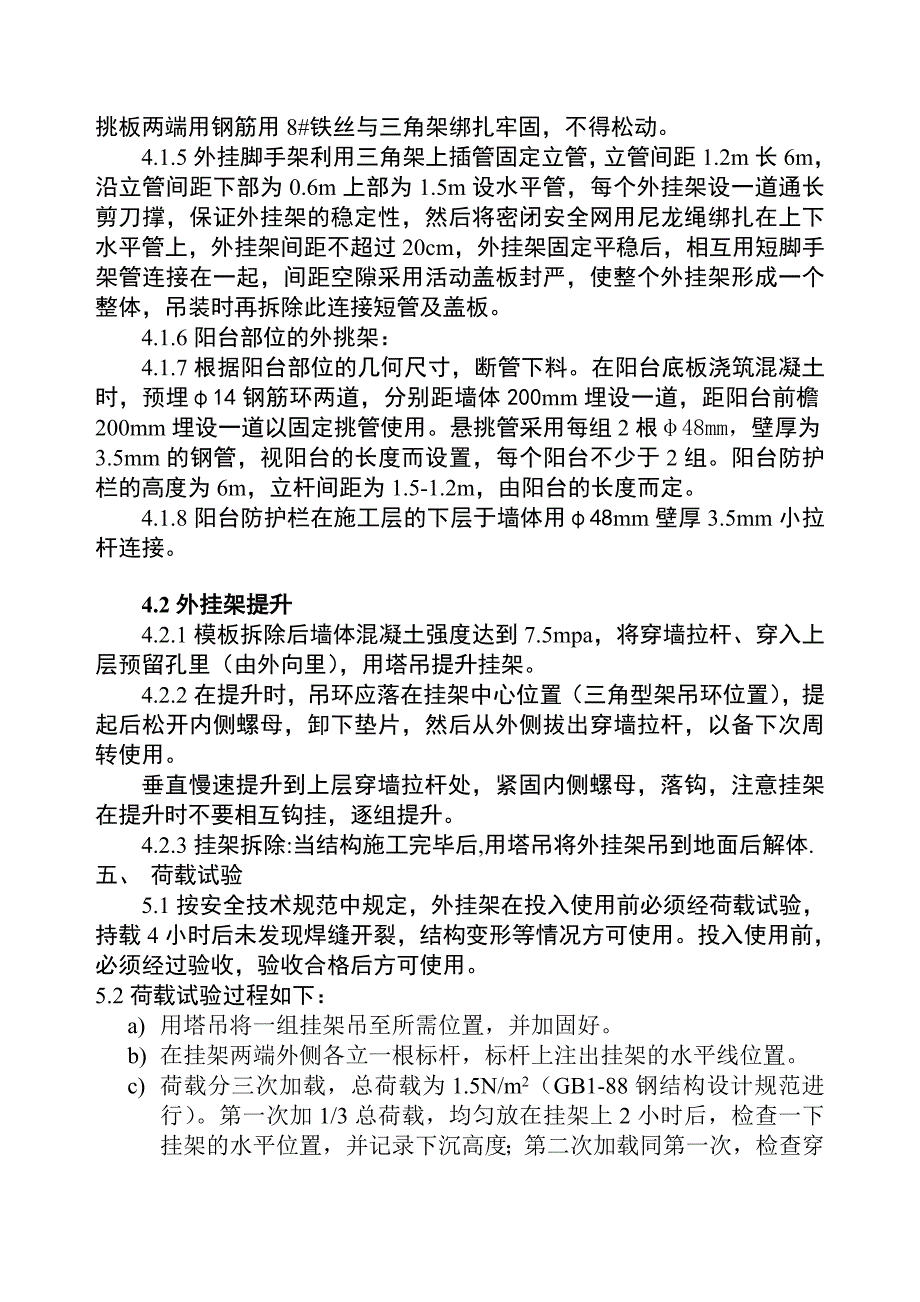

6、成操作平台，挑板两端用钢筋用8#铁丝与三角架绑扎牢固，不得松动。4.1.5外挂脚手架利用三角架上插管固定立管，立管间距1.2m长6m，沿立管间距下部为0.6m上部为1.5m设水平管，每个外挂架设一道通长剪刀撑，保证外挂架的稳定性，然后将密闭安全网用尼龙绳绑扎在上下水平管上，外挂架间距不超过20cm，外挂架固定平稳后，相互用短脚手架管连接在一起，间距空隙采用活动盖板封严，使整个外挂架形成一个整体，吊装时再拆除此连接短管及盖板。4.1.6阳台部位的外挑架：4.1.7根据阳台部位的几何尺寸，断管下料。在阳台底板浇筑混凝土时，预埋14钢筋环两道，分别距墙体200mm埋设一道，距阳台前檐200mm埋设一
7、道以固定挑管使用。悬挑管采用每组2根48mm，壁厚为3.5mm的钢管，视阳台的长度而设置，每个阳台不少于2组。阳台防护栏的高度为6m，立杆间距为1.5-1.2m，由阳台的长度而定。4.1.8阳台防护栏在施工层的下层于墙体用48mm壁厚3.5mm小拉杆连接。4.2外挂架提升4.2.1模板拆除后墙体混凝土强度达到7.5mpa，将穿墙拉杆、穿入上层预留孔里（由外向里），用塔吊提升挂架。4.2.2在提升时，吊环应落在挂架中心位置（三角型架吊环位置），提起后松开内侧螺母，卸下垫片，然后从外侧拔出穿墙拉杆，以备下次周转使用。垂直慢速提升到上层穿墙拉杆处，紧固内侧螺母，落钩，注意挂架在提升时不要相互钩挂，逐
8、组提升。4.2.3挂架拆除:当结构施工完毕后,用塔吊将外挂架吊到地面后解体.五、 荷载试验5.1按安全技术规范中规定，外挂架在投入使用前必须经荷载试验，持载4小时后未发现焊缝开裂，结构变形等情况方可使用。投入使用前，必须经过验收，验收合格后方可使用。5.2荷载试验过程如下：a) 用塔吊将一组挂架吊至所需位置，并加固好。b) 在挂架两端外侧各立一根标杆，标杆上注出挂架的水平线位置。c) 荷载分三次加载，总荷载为1.5N/m2（GB1-88钢结构设计规范进行）。第一次加1/3总荷载，均匀放在挂架上2小时后，检查一下挂架的水平位置，并记录下沉高度；第二次加载同第一次，检查穿墙螺栓及固定点处是否有变化
9、，并记录；第三次加载同第二次。第三次加载观察4小时后，对挂架各部位，紧固点全面检查并记录，对挂架下沉高度进行记录，检查各部分，若无裂纹、变形结构墙破坏，焊接部分无开焊，即可通过荷载试验。若有裂纹、变形等，则试验失败，挂架不可使用。d) 荷载试验由指挥部安全科指定，试验过程中派专人在地面管理，下方10m范围内不得有人通过。在挂架下方对排架处临设水平安全网，以确保安全。参与试验的架子工，上架时安全带挂在可靠的地方，不得挂在挂架上。六、 荷载计算：外挂架用于支撑外墙模板，外挂架之间用48钢管连接，上铺=50木跳板，外侧作防护栏杆。外挂架的计算以单榀为计算单元，按铰接式桁架进行计算。一、 荷载及计算简
10、图： 1.按照三榀三角架组装成一组成品外挂架方式,挂架件间距1.8m三角架自重每组0.75KN(厂家提供)大模板重量1.3KN/m2,脚手板6KN/m3考虑.架管48壁厚3.5、3.85Kg/m考虑，恒载分项系数1.2，活载分项系数1.4，结构架施工活载按2KN/m2考虑，安全网重量不计恒载：三角架：0，751.2 =0.65KN/m (均布荷载)1.4脚手板:0.0561.8=0.5kN1.2=0.65KN/m(均布荷载)架管:2.061.2=2.47KN (集中荷载)活载:大模板:1.31.82.851.4=9.34KN (集中荷载)施工荷载:21.81.4=5.04KN/m (均布荷载)
11、2.MA=0(力平衡条件) 0.39.34+1.4247+(0.65+0.65+5.04)1.421/2RBH= 2=6.24KNX=0: RBH+RAH=0 所以RAH= - RBH= -6.24KNY=0RAV=9.34+2.47+(0.65+0.65+5.04) 1.4=11.81 +8.876=20.69KN二、支座强度验算1、 支座A，采用30mmQ235(A、B级螺栓)，挂架螺栓按受拉进行验算RAH=6.24KNA=1515=706.5mm2 RAH 6240= = =8.8N/mm2f=170N/mm2A 706.5外挂架螺栓按受剪验算：RAV=20690N RAV 20690=
12、 = =29.3N/mm2f=170N/mm2A 706.5外挂架螺栓受力验算Nvb=nvd2fvb/4=13.14302170/4=120.1KNNtb =170KN (NV/NVb)2+(Nt/Ntb)2 1 (6.24/120.1)2+(20.69/170)2 =0.131用30挂架螺栓满足要求。2、 支座B采用3131006的垫板支撑在墙面上，墙面承受验算：RBH=6240NA=313100=31300mm2 RBH 6240= = =0.20N/mm2f=2N/mm2A 31300所以整个外挂架满足要求。七、 安全防护措施：外挂架平台起吊前必须把平台上的各种物料清理干净，先系好塔吊吊
13、钩，再松动挂钩螺母并认真检查是否松动，确认后可起吊，平台严禁站人。7.1挂架的配置间距必须控制在1.2m以内，不可随意增大间距。外挂架必须设护栏，并设安全网，护栏用48管。外挂架平台起吊前必须把平台上的各种材料清理干净必须先系好吊车吊钩，再松动挂钩螺母，并认真检查是否全部松动，确认后方可起吊，平台上严禁站人。7.2外挂架平强起吊时吊钩点必须合适，连接牢固。7.3外挂架平台就位胆必须有先把挂架钩栓装齐装牢、未装牢时外挂架平台不得就位。外挂架钩栓丝扣端必须配装垫片及双母，并认真检查挂架钩栓周围的砼是不是坚硬牢固，若发现砼的松散或不密实，应立即采取加固措施。外挂架平台就位后，先紧固外挂架钩栓螺母，紧
